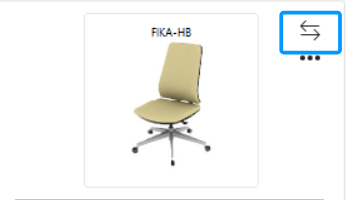

使用图形符号替换 对话框可快速编辑属性或替换绘图中多个目录符号。如用户图纸中有大量符号且需用不同图像符号替换 其中一些或全部符号，这会是非常有用的功能。当在目录浏览器插件中时，可通过符号上的图形符号替换 选项卡访问图形符号替换 对话框，或右键单击图纸中的符号和插件中的缩略图。

图形符号替换功能不适用于智能符号，仅适用于目录浏览器中的智能符号，目录浏览器可包含制造商组件选项卡中的符号。

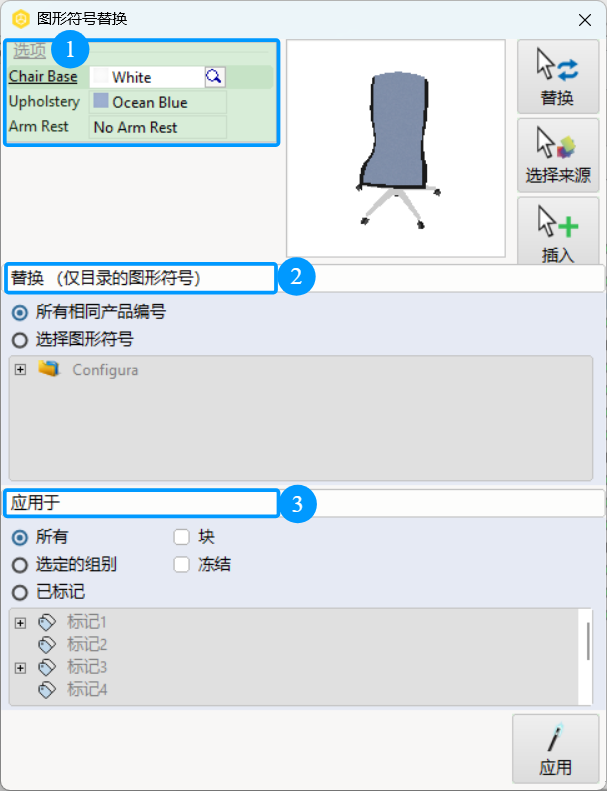

对话框主要分为三大部分：

 选项

 替换

 应用于

 选项

列出特定产品可用的所有属性、选项和涂饰。如此可显示源符号的属性，用户从源符号中打开“图像符号替换 ”对话框。还可选择替换、选择源和插入，这些选项可在选择所有属性后使用。

• 选择源：单击此按钮，然后在图纸中选择一个项目作为新源符号。如此用户便只能选择目录符号，而非智能符号。
• 替换：单击此按钮并选择要在图纸视图中更改的单个目标。
• 插入：单击将带有选定属性的源符号附在光标上，并在图纸中添加一个新符号。

 替换

如此可确定按下“应用”键后会更改的目标符号。

• 所有相同产品编号：更改与源符号具有同一物品编号的符号。
• 选择符号：将源符号的属性应用于用户在树视图中选择的符号。使用树形视图可查找当前图纸中的所有其他目录符号。

 应用于选择

选择更改：

• 全部：图纸中符合替换部分规定标准的任何符号。
• 选定分组：仅符合替换部分规定标准的选定符号。
• 标记：仅适用于符合替换部分规定标准的符号，这些符号是采用特定标记的零件，用户可从树列表中进行选择。在选中已标记框前，标记列表显示为灰色。

用户也可决定更改特定条件下的符号：

• 块：块内的符号也将通过此功能进行更改。
• 冻结：冻结的符号也将通过此功能进行更改。

选项已选定

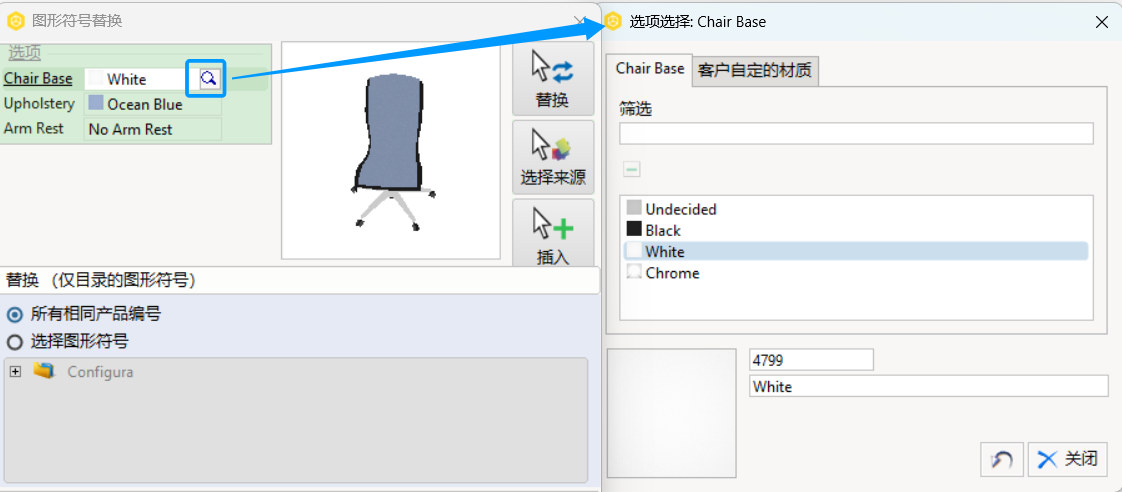

使用选项选择对话框可更改符号上的材料、编辑现有材料以及创建客户自有材料（COM）。通过单击每个属性的放大镜图标，可从图像符号替换 对话框或每个符号的快速属性中访问选项选择对话框。

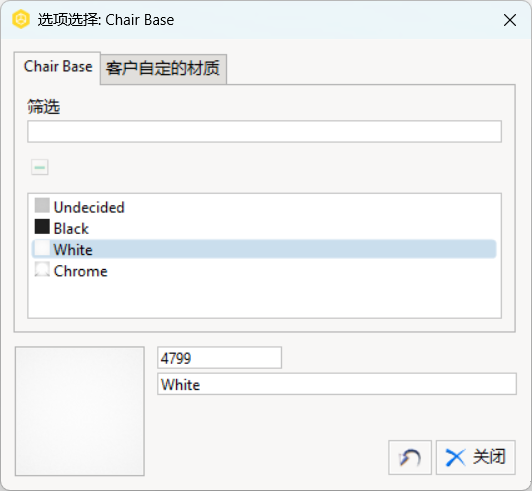

第一个选项卡（属性）

选项选择对话框中的第一个选项卡将显示特定属性的可用选项。用户可在此从预览中选择需应用于源符号的选项。

客户自定义材质选项卡

使用选项选择窗口的第二个选项卡可将客户自定义材质应用于CET Designer的符号。可从另一个供应商处选择不符合选定符号标准的材质。所有COM将显示在窗口中心的字段中。

• 创建/编辑COM：打开客户自有材料对话框。
• 删除COM：从列表中删除选定的COM。

一个按钮用于重置原COM的所有更改，一个按钮用于关闭对话框。

                                       客户自定义材质选项卡

客户自定义材质对话框

单击创建/编辑COM按钮以访问此对话框：

用户可在此输入以下信息：

• 代码：创建COM时须输入代码。使用供应商材料中的产品编号。
• 说明：键入COM说明。使用供应商提供的信息以了解详细信息。
• 链接到标准材质：用户须将其COM链接至已存在的标准材料，以便管理和价格。用户可稍后在计算中编辑价格。
• 透明度：向右拖动滑块以增加COM的透明度。
• 放大：输入一个介于001和100之间的值以更改COM的尺寸。
  • 1 =图像的比例
  • 小于1会减小比例，例如，5=图像尺寸的1/2
  • 大于1会增加比例，例如，2=图像尺寸的2倍。
• 浏览纹理：打开文件资源管理器，从中选择需用作纹理的图像。许多供应商已在其网站上提供了高质量的材料图片。
• 编辑颜色材质：打开“颜色”对话框，从中可选择一组预定义的颜色。
• 浏览G材质：打开“浏览G材质”对话框，从中可选择要用作纹理的gm文件。
