使用CET Designer中的部件标记 功能向绘图中的工件添加区域标记,从而对其进行分类。标记可用于标识楼层或部门等区域,并且在计算对话框中的分类显示为单个项目。可查看特定标记的单独价格信息。
如需添加标记和创建分类,请按照以下步骤操作:

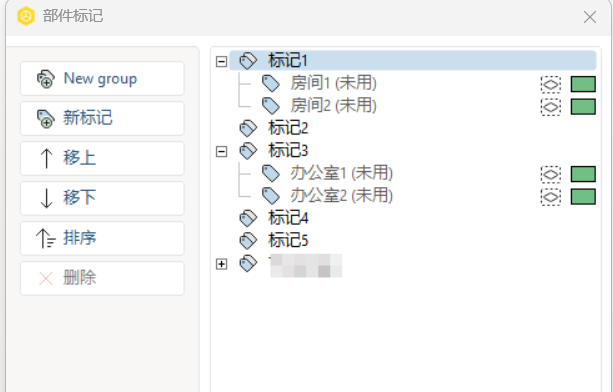

- 从工具菜单中,选择部件标记。打开部件标记对话框:
- 选择一个现有标记分类,并在该分类中添加新标记(根据需添加多个)。如有必要,还可添加其他分类(其中包含新标记)。部件标记对话框中的分类和标记列表可以通过使用上移和下移按钮移动线条来调整。
保留预定义的标记分类。如删除或更改这些标记的名称,则标记将无法在除CET Designer外的任何其他项目中使用。

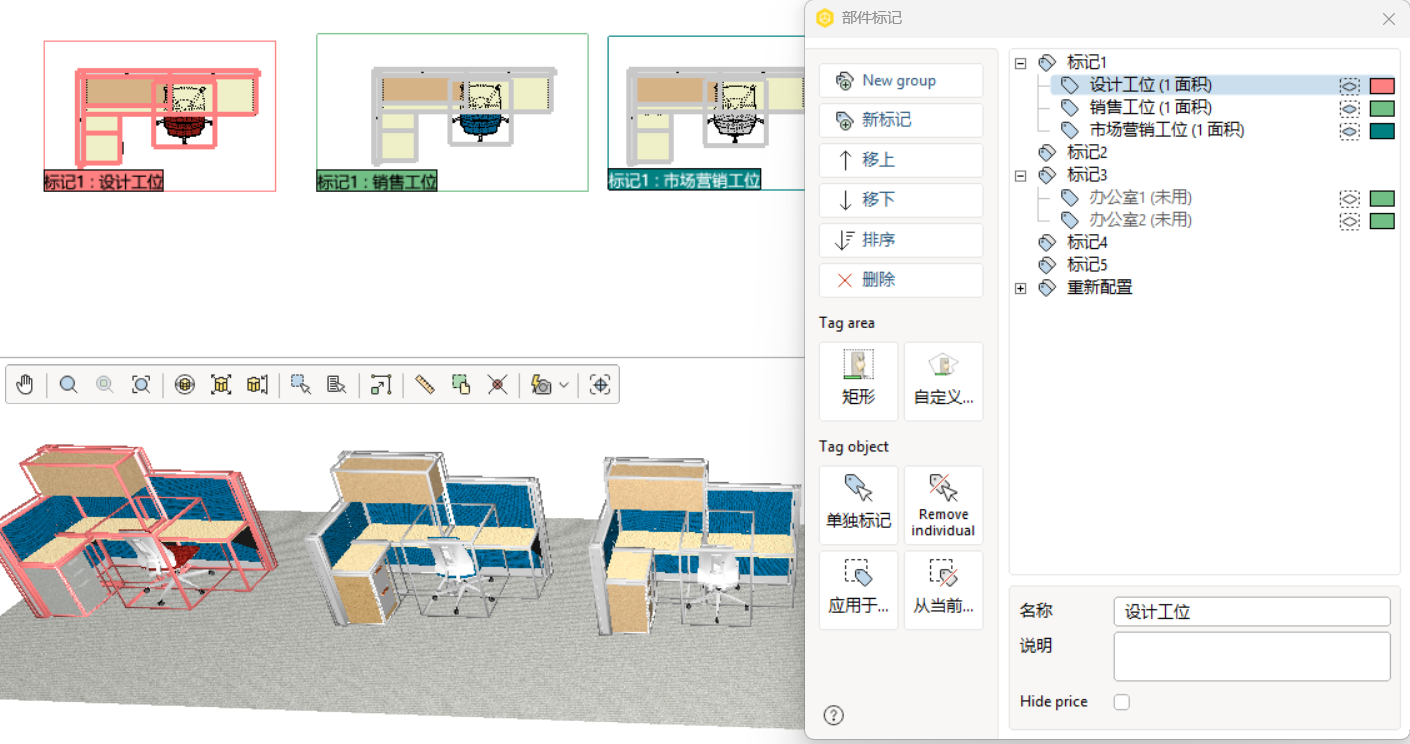

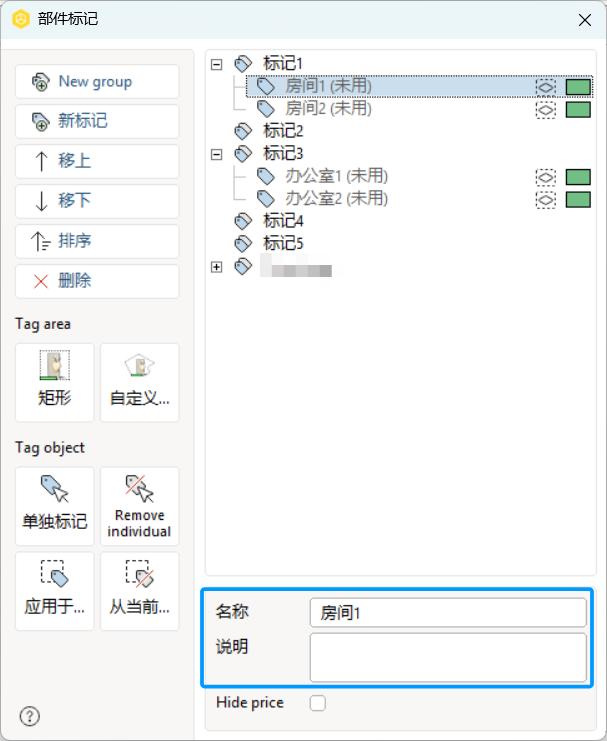

- 在对话框底部,输入标签和/或标记说明(见下图)。
- 选择以下方法之一来应用标记:
- 矩形标记:在2D视图下单击并拖动以绘制矩形。标记将应用于矩形内的所有对象。
- 自定义形状标记:在2D视图下多次单击可创建自定义形状。标记将应用于形状内的所有对象。
- 单独标记:在2D或3D视图下,单击需应用标记的每个组件。也可单击鼠标左键,沿需标记的组件画一个框。如同常规“选择矩形”功能一样,框的绘制方式决定包含的内容:
- 从上到下绘制:将标记所有包含在框内的或框轮廓线接触到的组件。
- 从下到上绘制:只有被框完全包围的组件才会被标记。
- 应用于选择:选择此选项可将标记应用于2D或3D视图下的所有选定组件。

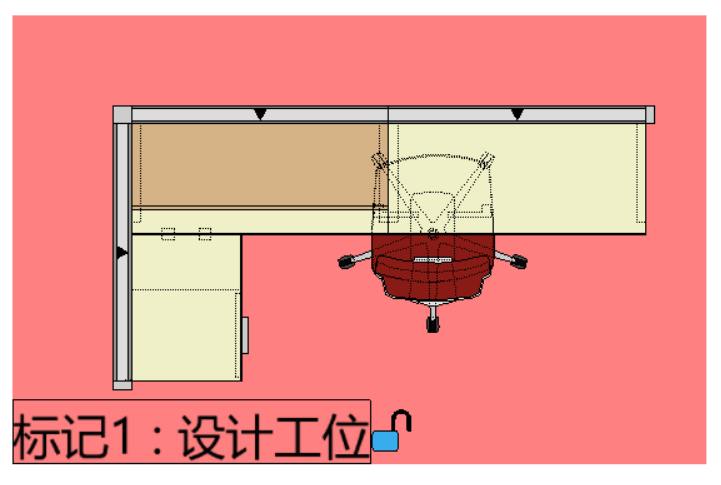

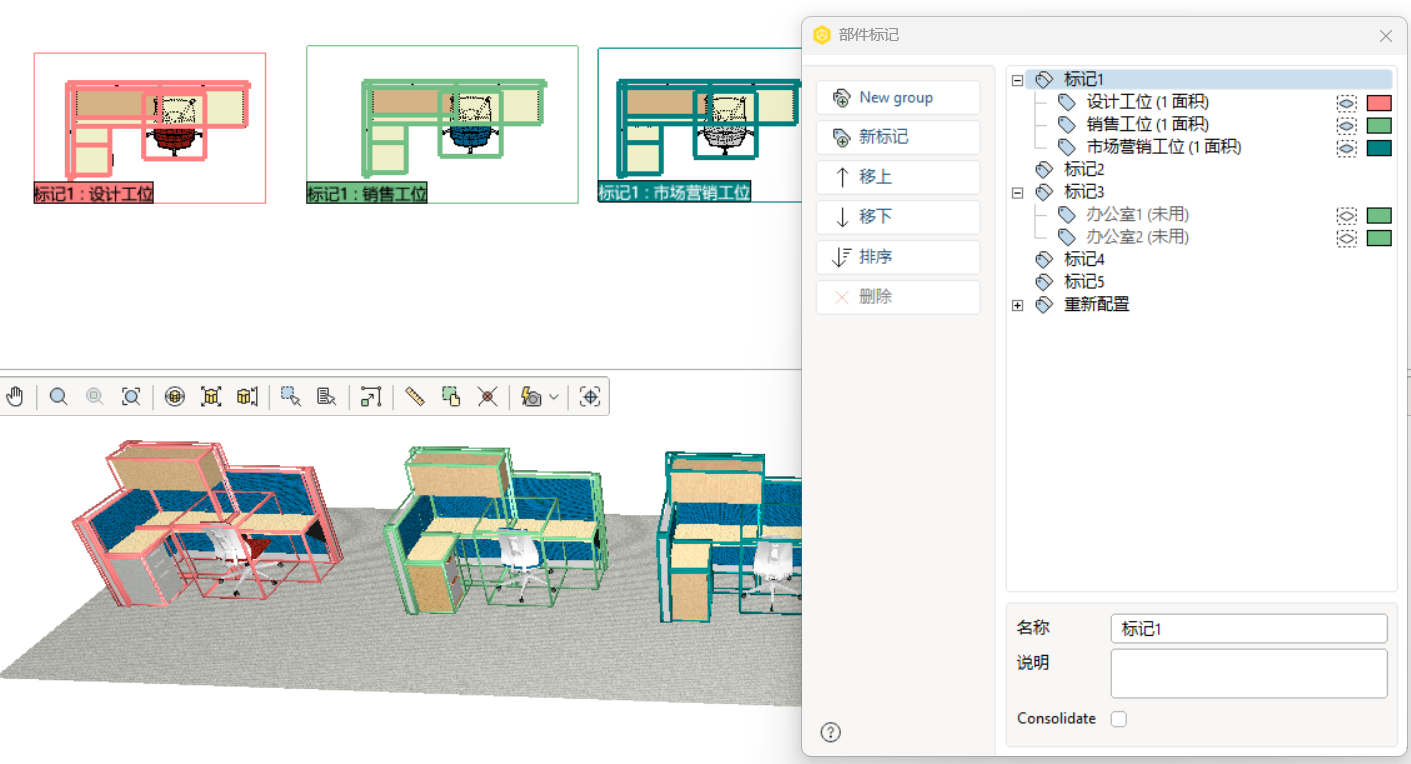

- 一旦将标记应用到绘图区,即可在3D视图的底部自动显示标记视图模式。带标记的组件由所述标记的颜色构成:
- 要查看标记信息,请转至计算对话框并打开“物品视图设置”。选择分组选项卡,并选中相关部件标记分类的复选框。回到计算中,单击刷新按钮。现在显示每个分类的信息。
当矩形标记重叠时,在确定对象属于哪个分类时,较小的矩形总是优先于较大的矩形。
标记颜色

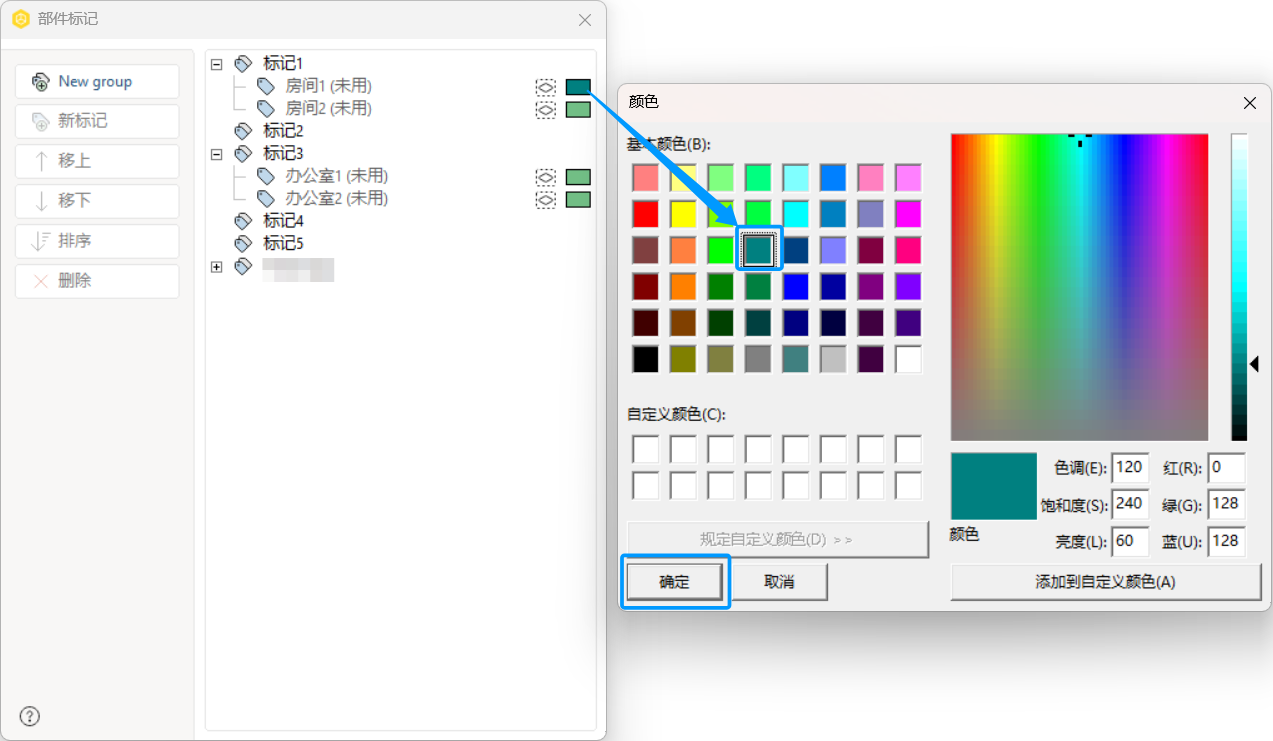

通过选择部件标记对话框底部的“颜色”按钮以更改标记颜色。这将改变2D和3D视图中边界框的颜色:
选择一个标记时,其他标记项目的框将变为灰色。这有助于查看已完成的标记,以及需作出的标记:

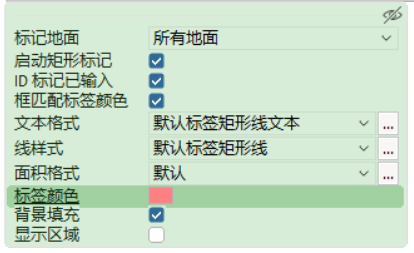

矩形标记属性框有几个选项,以下有几点需加以注意:
- 线样式,更改一个矩形标记上的线条样式会自动将更改应用于同一标记内的所有矩形。

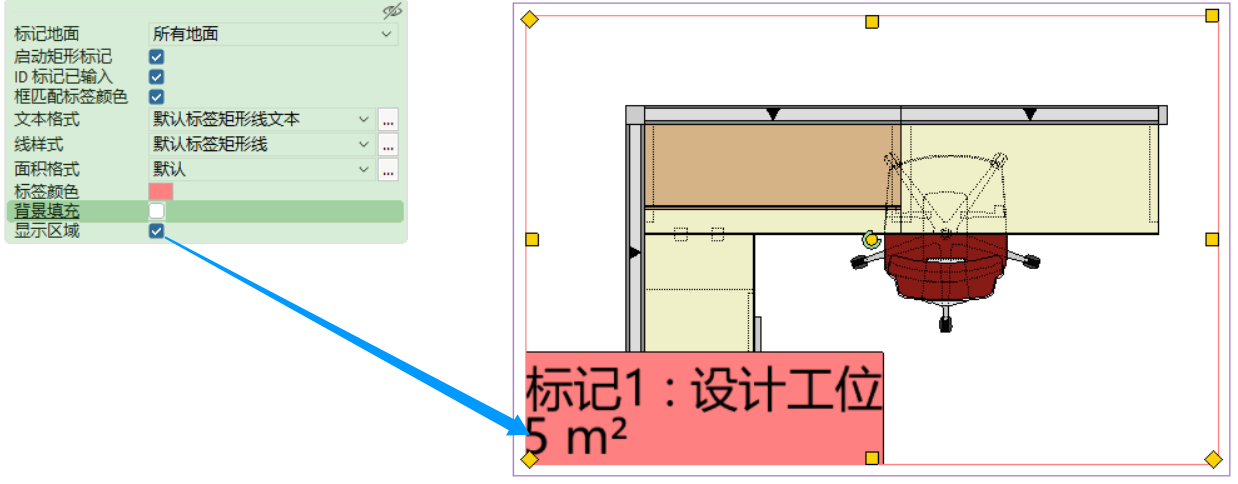

- 背景填充,用所选标记颜色填充整个矩形,以使其
更容易识别绘图中属于特定标记的区域:
组合选项

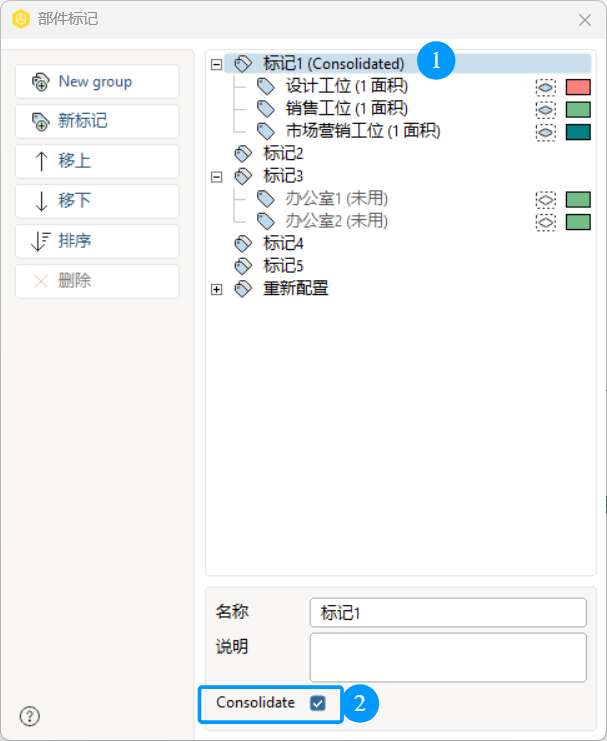

选择分类时,组合选项显示在部件标记对话框的底部,其是控制是否应该组合具有不同标记的组件的一种方式。对于组合标记,具有不同标记的相同组件在计算视图中被视为相同的行项目(标记默认为不组合)。
在“部门标记”对话框中打开此选项会覆盖“计算”中的拆分设置,并应用于所有的“物品视图”。
无价格

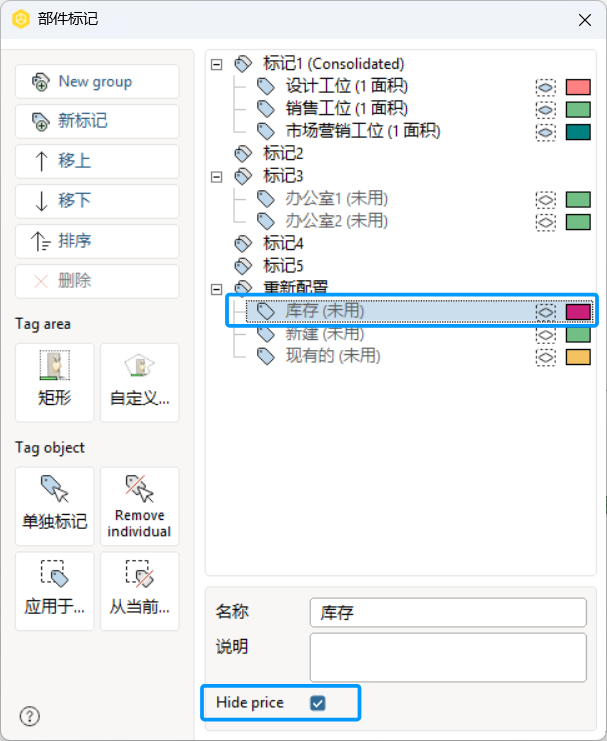

无价格选项在选择标记时显示在部件标记对话框的底部,旨在帮助在重新配置工具中进行重新配置。选中此框会导致带有该标记的所有对象的价格为零。旨在反映顾客不必为已拥有的家具付费。首次选择新标记时,“部件标记”对话框底部的“无价格”复选框可用:
以下是使用该工具的方法:
- 添加一个名为重新配置的分类。
- 为“新建”、“现有”和“库存”制作标记。
- 为现有标记和库存标记选择无价格复选框。
在“计算”中,标记为“库存”和“现有”的项目的标价为0美元:
- 通过高亮显示相应的标记,在绘图区中选择矩形标记后,会在部件标记对话框中予以反映,反之亦然。
- 双击绘图区中的矩形标记将会打开部件标记对话框。
- 在绘图中或块内创建的标记是共享的,因此可使用相同的两个标记。此外,可根据需要,使用“筛选”以在块中显示/隐藏对象。
