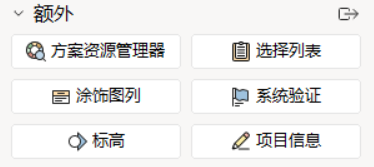

额外部分有六个选项：方案资源管理器、选择列表、涂饰图例、系统验证、标高（侧视图区域）和项目信息。

方案资源管理器

打开方案资源管理器对话框以应用饰面。

选择列表

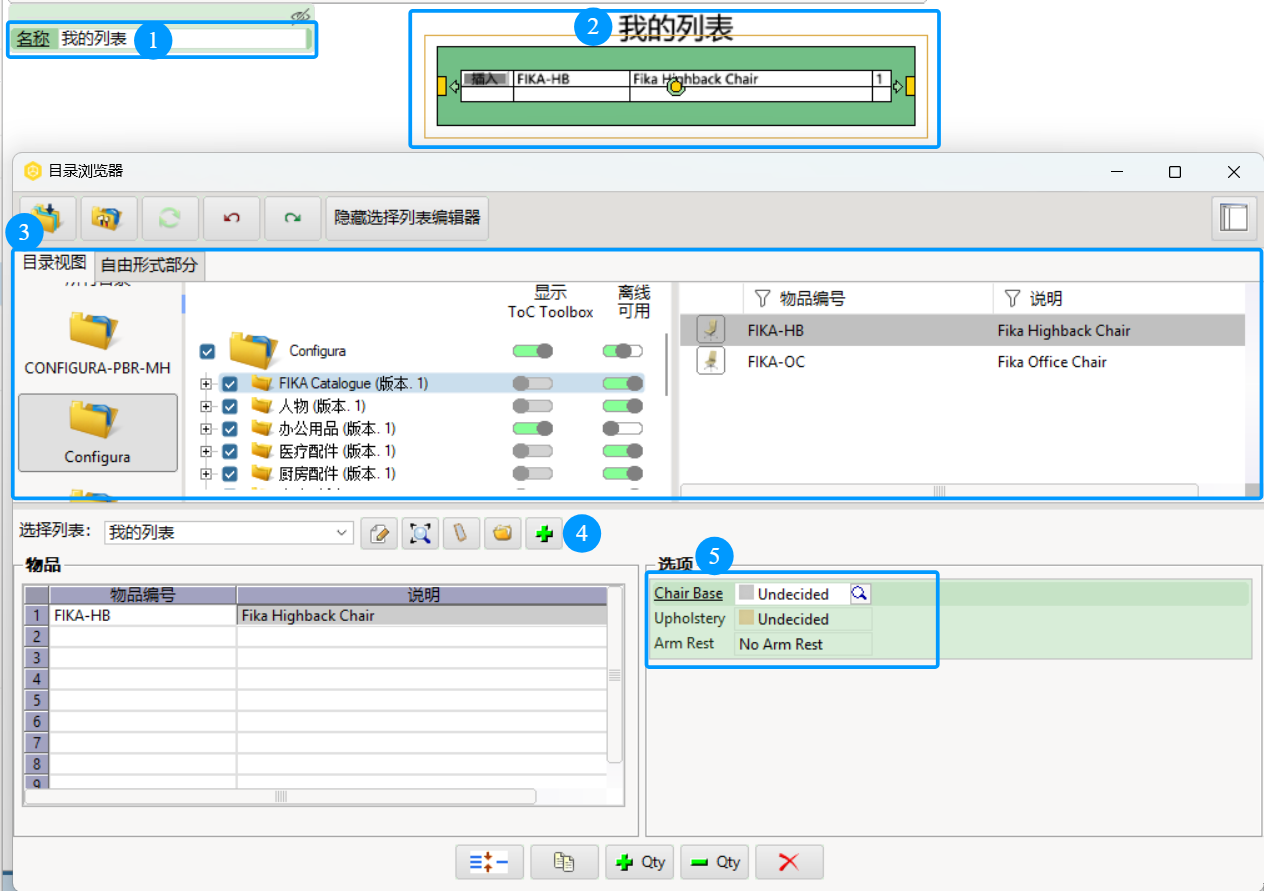

选择列表工具可将选择列表添加到图纸中。选择列表会把产品信息添加到计算视图里，而无需在图纸上显示模型。像放置其他对象一样，将选择列表放置在 2D 绘图视图中。然后按照以下步骤向列表添加项目。

1. 在快速属性框输入列表名称。
2. 双击选择列表，打开带有列表编辑器的目录浏览器窗口。
3. 使用目录视图选项卡，浏览目录的产品。
4. 在部件列表中找到并选中物料后，点击绿色加号按钮将物料添加到物料项，该物料随即加入选择列表。
5. 物料添加至物品区域后，选中该行以设置可用参数。


修改即时生效，添加完成后直接关闭此窗口即可。

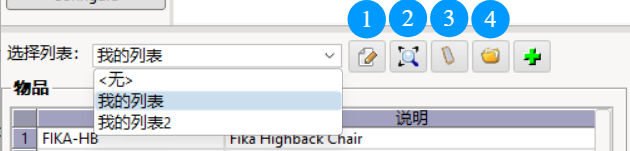

您可以使用对话框中部的下拉列表，在一张图纸内的多个选择列表之间切换。额外按钮功能如下：

1. 重命名选择列表。
2. 在绘图视图选中并定位当前选择列表。
3. 创建一张新的选择列表。
4. 自由导入设置。从现有电子表格导入选择列表项目的后续步骤见下文。

窗口底部还设有以下按钮：

1. 合并具有相同物品编号和选项的列行。
2. 复制选中的物料行并插入新行。
3. 增加物品数量。
4. 减少物品数量。
5. 从活跃的选择列表删除选定条项。

自由形式导入

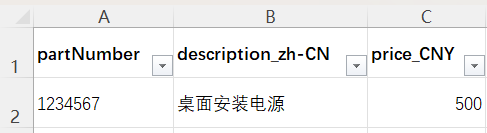

选择列表项目也可从现有电子表格导入。电子表格必须设置编码正确的表头，数据才能准确导入到对应字段。项目导入完成后，可在选择列表编辑器中添加各行项目数量。

物品编号：partNumber

说明：description_zh-CN

价格：price_CNY

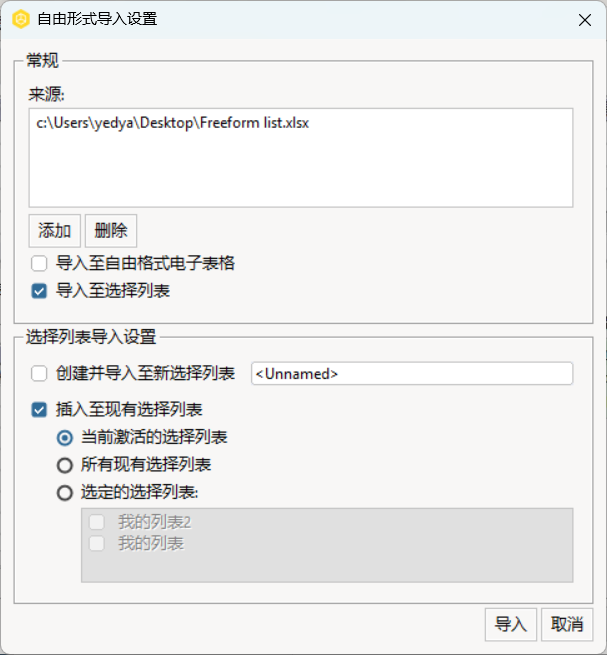

电子表格保存完成后，在目录浏览器的选择列表编辑器中点击如上所示的自由导入设置按钮。可以直接将电子表格文件拖拽到设置对话框中，也可以点击添加来浏览选择文件。点击移除可从文件列表中删除文件。

一旦设置好所需的修改后，点击对话框底部的导入按钮。

自由形式部分

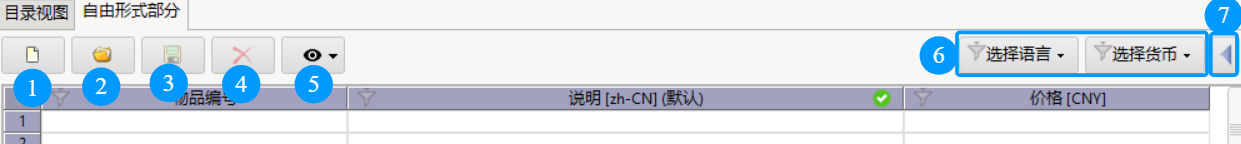

可在自由录入选项卡手动输入目录中不存在的零件。在该选项卡中，双击字段即可输入零件编号、描述和价格。相关按钮功能如下：

1. 新自由形式列表。
2. 从Excel加载自由形式项，如上述所示。
3. 以Excel格式保存当前自由形式项列表。
4. 删除所选项。
5. 修改展示列。
6. 选择列表的语言和货币。
7. 显示或隐藏信息面板。

自由录入项目添加完成后，点击对话框中部的绿色加号，照常将项目添加至下方选择列表物料项中。

涂饰图例

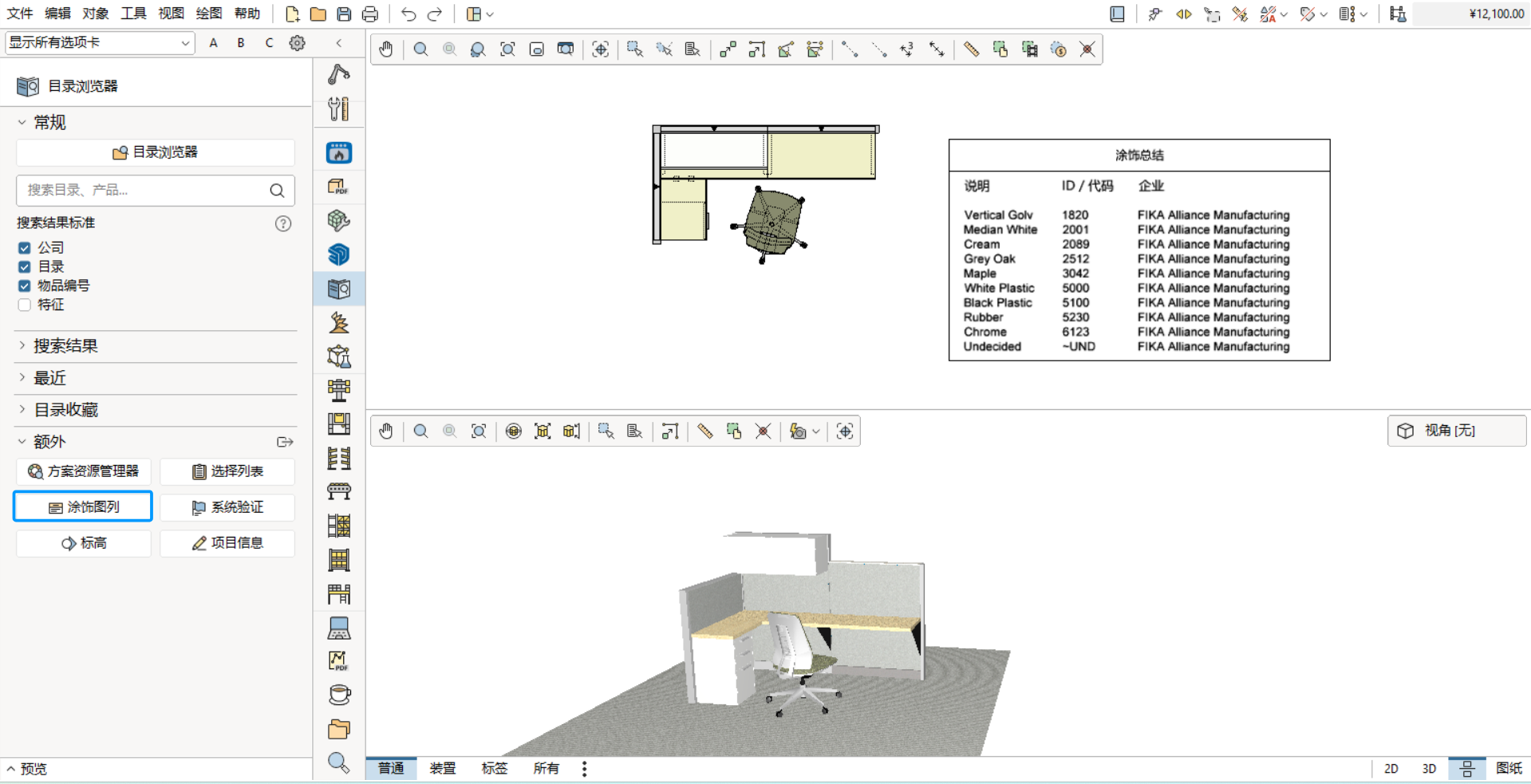

涂饰图例可展示图纸中使用的全部材质概况，包括自定义材质。只需在附加选项中点击涂饰图例工具，然后在图纸中点击放置该图例。向图纸添加符号时，涂饰图例将即时更新。请注意，此功能仅在材质文件下载完成后生效。

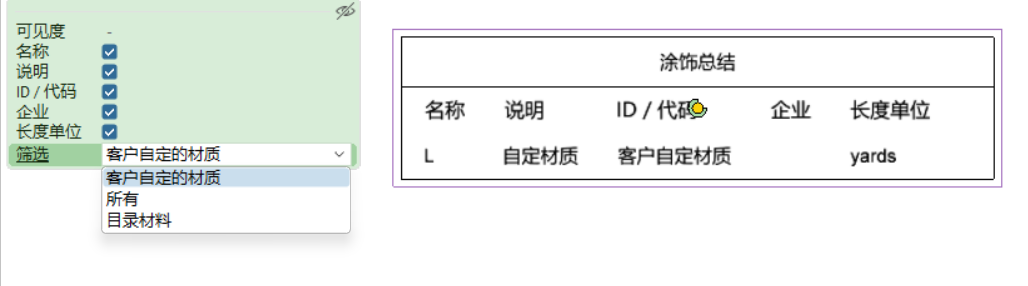

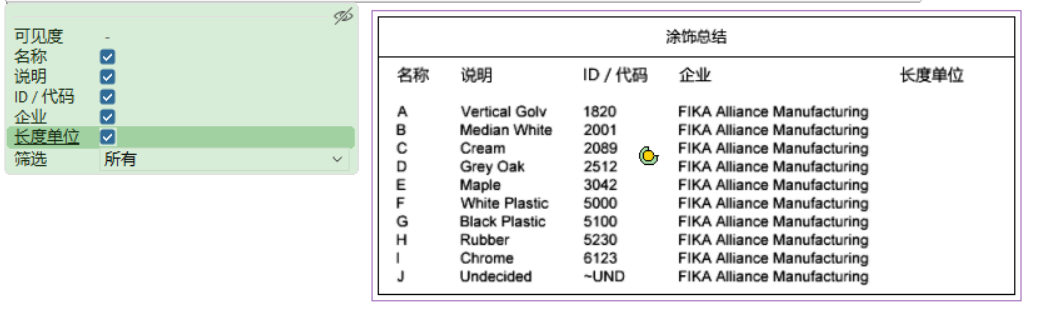

涂饰图例的快捷特性面板中，提供复选框用于显示或隐藏每一列。

快速属性的最后一行设有筛选。下拉列表提供选项，可显示全部材质、目录材质或自定义材质。

右键单击饰面汇总后，可在右键菜单中看到以下选项：

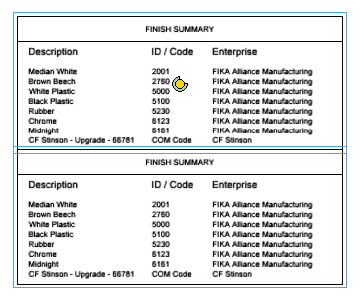

• 排列图例组：当多个图例成组（右键菜单中操作）后，将对齐图例左侧并使它们相互叠放。

• 更新涂饰总结：当更改符号属性时，更新涂饰总结表。
• 重置涂饰：功能与更新涂饰总结表的相同。

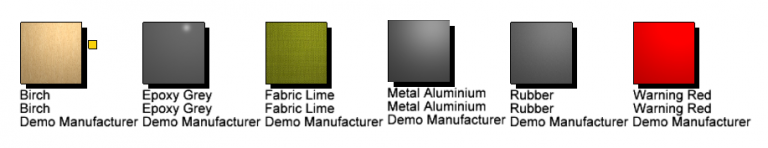

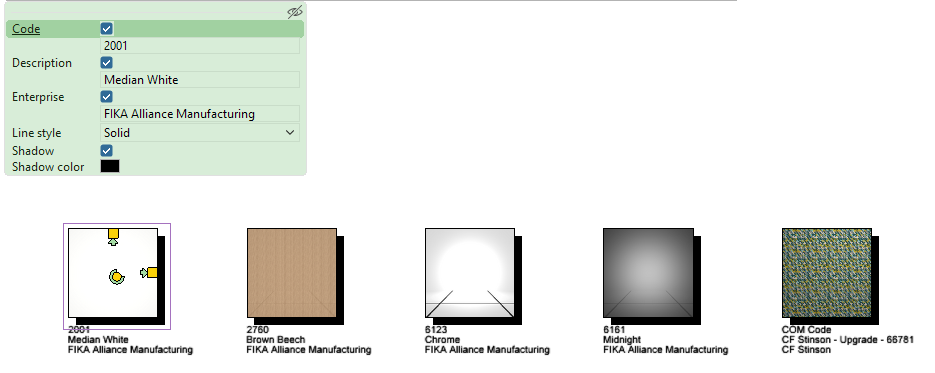

• 一般材质色板：在2D绘图区域生成并显示材质色样。可在快捷特性中单独修改每个色样的外观。

一般材质色板

系统验证

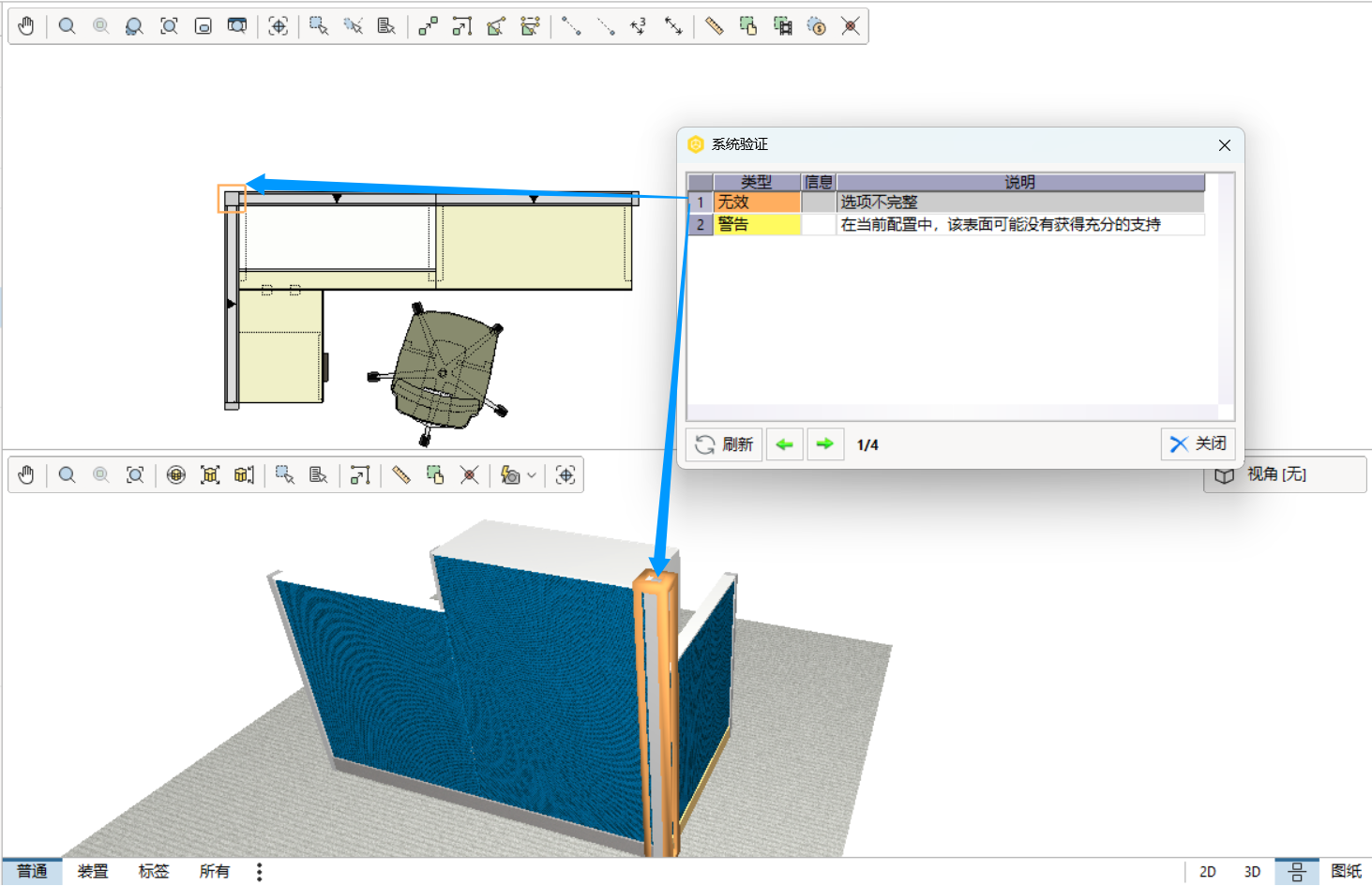

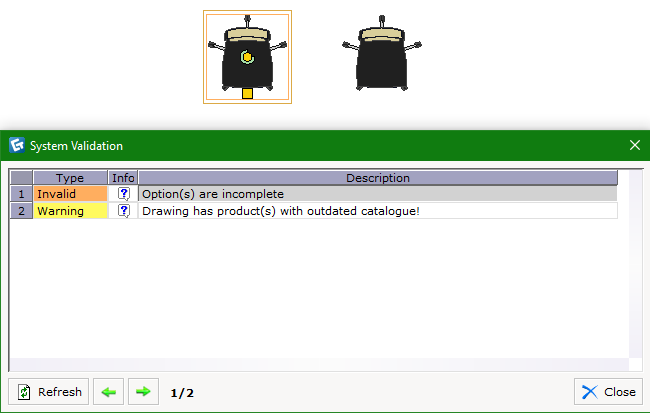

系统验证对话框会高亮显示系统内存在的所有错误。

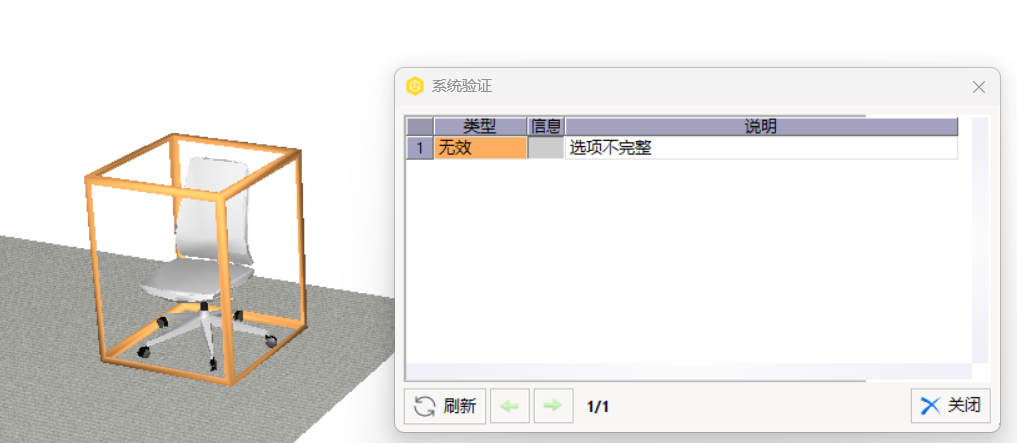

点击系统验证对话框中的一行，3D视图将跳转并显示对应的零部件，同时按验证颜色用彩色方框将其高亮标出：

您可能会遇到四种不同类型的验证项：

点击 图标将弹出更多信息对话框。

使用对话框底部的箭头，可查找同一错误的多处实例。

标高

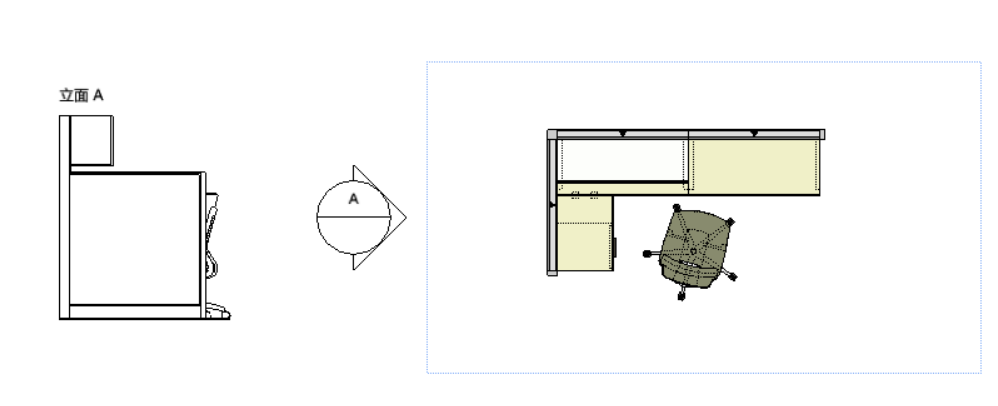

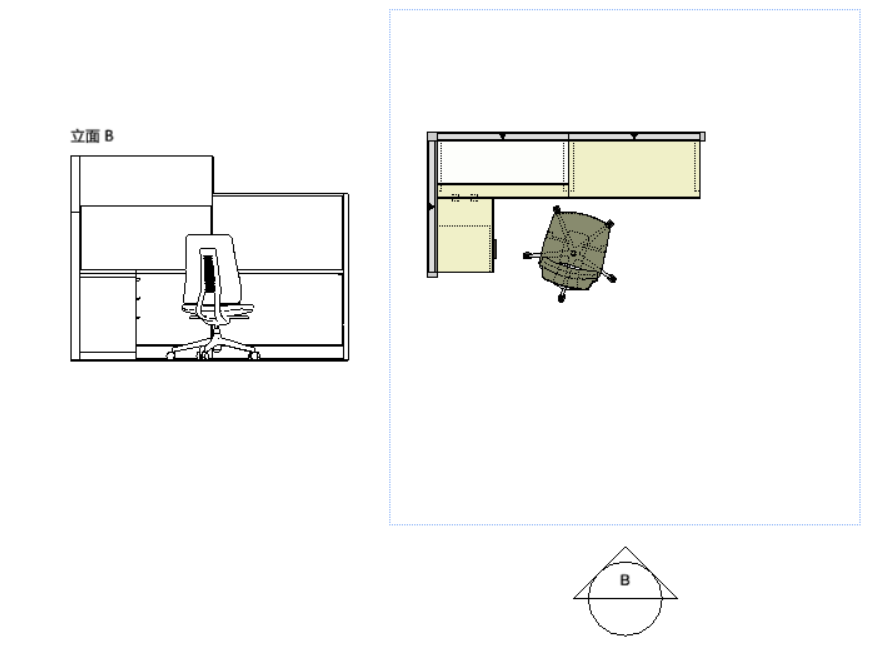

侧视图工具的主要用途是添加标高，以便用于演示文稿和安装图纸。如需创建标高，请执行以下步骤：

1. 在“额外”部分中，选择侧视图工具。
2. 将标高窗口添加在图纸中。在需显示的符号周围点击3次，添加矩形。

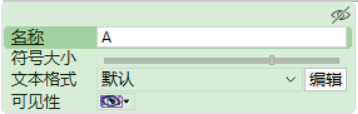

3. 标签将默认为A，但可将其更改为不同的字母，或在添加后完全通过快速属性对其进行命名。

4. 使用捕捉点重新定位矩形和标高符号。通过黄色捕捉点拖动标高符号以显示所需视图。
5. 如需更新标高，请右键单击标高，然后选择更新标高。




项目信息

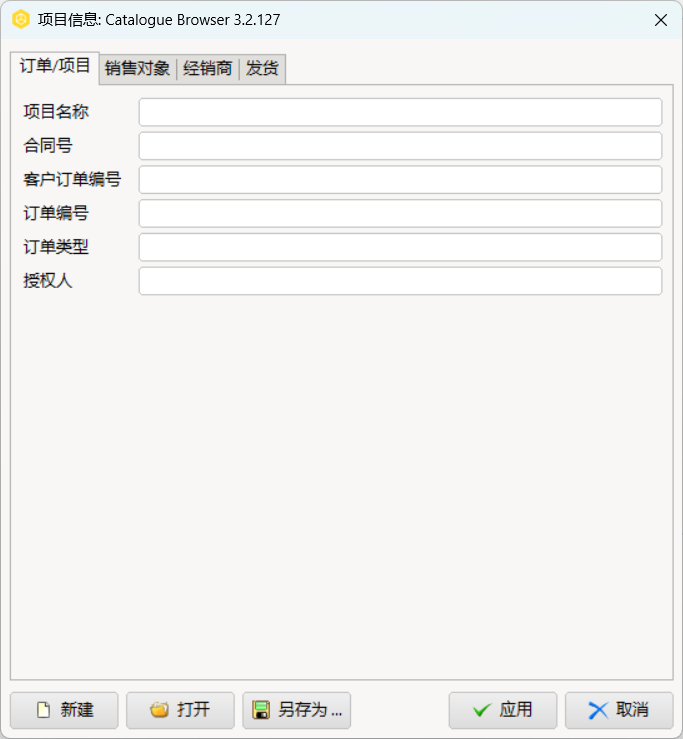

在额外选项中可以找到项目信息对话框。该对话框支持在同一位置编辑所有数据字段。数据字段用于图纸视图，在创建模板、报表和安装方案时使用。

更新资源

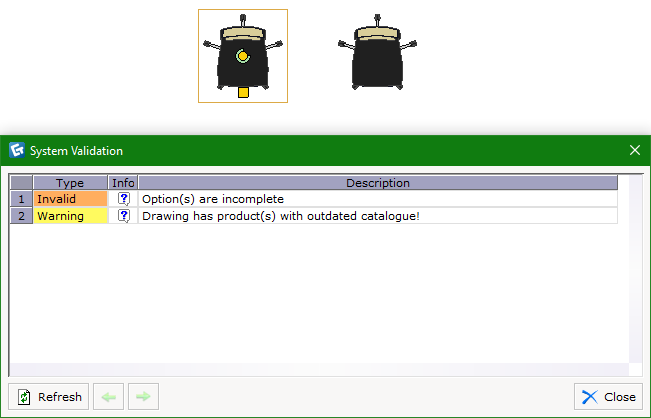

由于这是目录浏览器下的系统验证板块，下方图片中仅展示两类验证项（此处无需说明全部4种类型）。

• 清理这两项验证说明。
• 每个信息按钮都会调出以下内容：
  • 选项不完整对话框

    该对话框会列出选项信息不完整的产品。

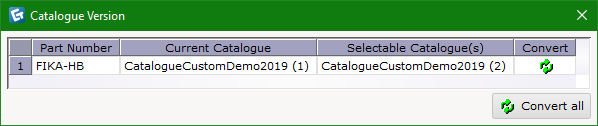

  • 目录版本对话框

    该对话框会显示目录版本陈旧的产品，并展示新版本号。同时设有转换按钮，可逐个转换产品；还有全部转换按钮，能将列表内所有产品更新至对应的最新目录版本。
• 下一项、上一项按钮用于在同一类验证的零部件之间切换。需要先选中一条验证记录。

当前图片版本有些陈旧，验证项现已自动自上而下排序：错误、无效项、警告、备注。

通过代码触发的目录过期警告，因此无法提供普通用户可复现该警告的操作步骤。
