CET 14.5 QA测试指南

Bryan Yuen
  • 更新

欢迎来到 CET 14.5 QA 测试指南。在还没开始测试之前请先和编程员确认所有的迁移工作已经完成。

这段录制来自2023年9月27日举办的 CET 14.5 QA 测试指南在线研讨会。



CET 14.5 在线研讨会新增内容

在主要的 CET 14.5 QA 测试指南在线研讨会之后的4周，我们会有定期的迁移研讨会。QA 和 DEV 将携手回答您对迁移困难的询问，并提供最新更新（如有）。

方案重组工具相关

CET 在处理加载到方案重组工具中的同一绘图时崩溃

开发人员已依据得到的报告修复了一个CET崩溃的问题。当单击“全部刷新”时，由于某些缺失引用导致信息丢失，CET 往往会崩溃。确保方案重组工具的基本功能正常操作非常重要，请按照以下测试说明进行测试：

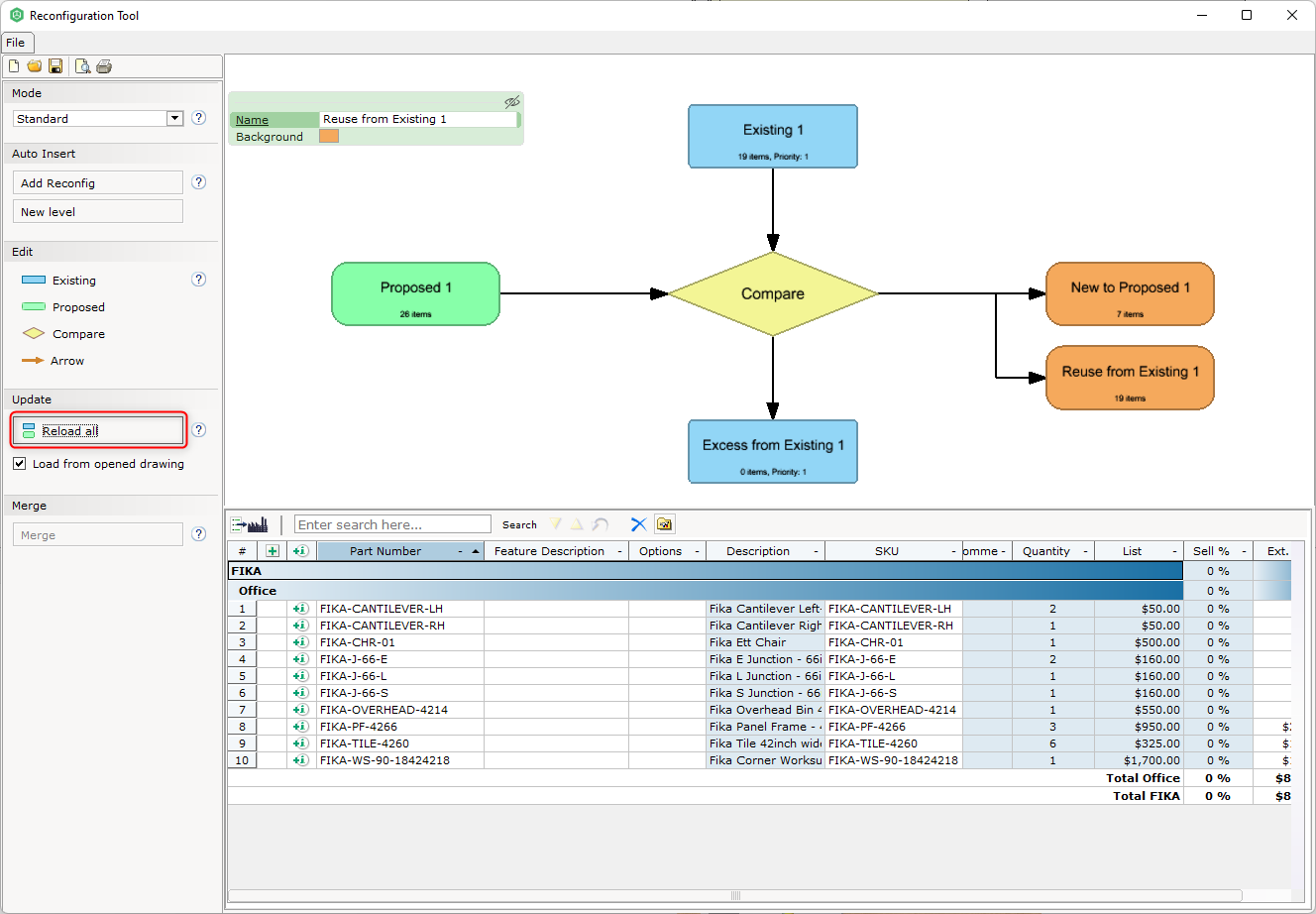

使用 FIKA 插件的方案重组工具

*需要注意什么?
  1. 在方案重组工具中，将制造商绘图加载到“现有”和“方案”中。确保:
    • 以下在这两个物品视图的物料清单预览中是准确的:
      • 物品编号
      • 数量
      • 标价
      • 任何包含制造商特定列的信息。
  2. 将绘图加载到 CET 和“现有”或“方案”中后，通过单击“全部重载”来验证 CET 中的绘图是否仍然可以正常使用，而不会导致 CET 崩溃。



材料相关

材料图例无法显示信息

编程人员修复了“材料图例”被清空且不自动显示的错误。在产品放置的过程中，当材料图例已先前被放置时，单击“退出”键以脱离放置后发生。如果您的制造商插件有“材料图例”，请确保它在您的制造商产品正常操作，遵循下面的 *测试说明：

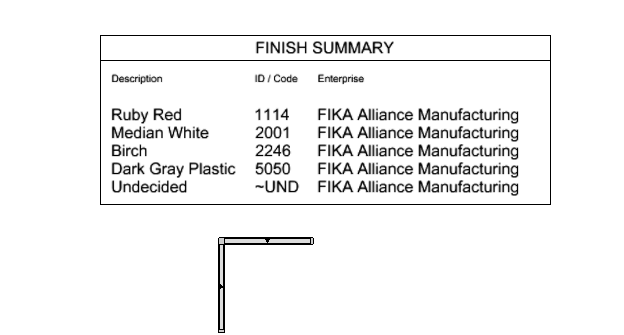

上图材料图例取自FIKA插件

*需要注意什么?
  1. 在制造商插件组件选项卡中，将“饰面/材料图例”（如有）放置在绘图空间中。然后，将产品放置在绘图空间中。
    • 验证“饰面/材料图例”是否显示了所用的饰面/材料信息。
    • 更新产品的饰面/材料后，图例应立即自动更新，并提供正确的代码/描述（因制造商而异）。



目录相关

变体（Variants）和限制（Constraints），产品中的产品（Product in product）等

在 CET14.5 中，开发人员进行了大量的代码重构，对目录创建者模块进行了更改，这主要影响变体和限制。因此，建议使用制造商的产品目录进行冒烟测试，以确保所有配置仍然有效，特别是配置了“变体和限制”和“产品中的产品”的制造商产品。



错误修正🪲

与其他版本一样，我们努力尽可能的排除更多的错误，以保持出色的 CET 用户体验。因此，这些相关的错误修正信息是精心挑选供您参考的，分为不同的 CET 组件区域。

立面图相关

在立面图中生成多余的线

据报导，有一个来自制造商插件的问题，当在不同的 CET 版本之间进行比较时，在渲染的立面图生成了额外的线。确保您的制造商插件不受此影响，请遵循以下 *测试说明：

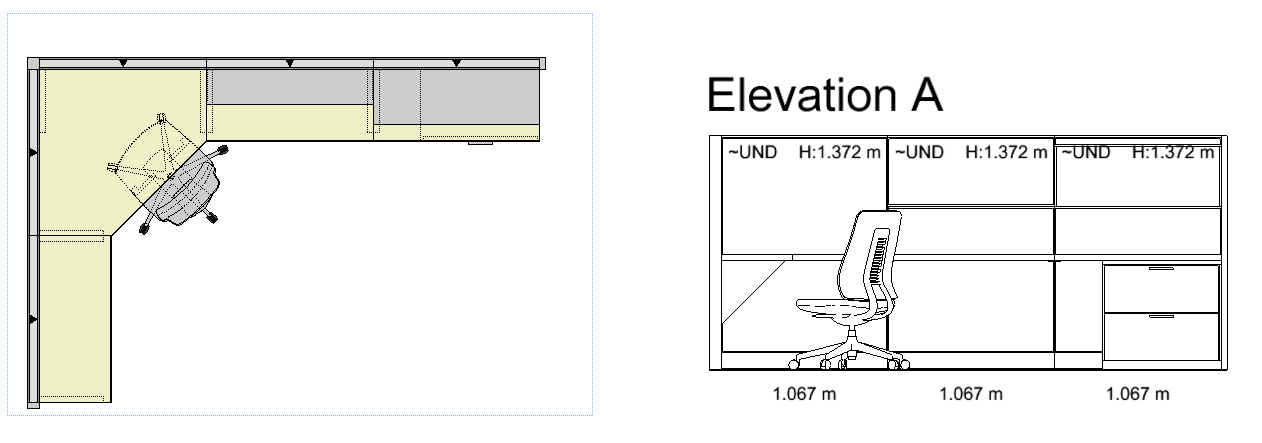

以上范例取自FIKA插件

*需要注意什么?
  1. 在制造商插件组件选项卡中，针对制造商产品的不同布局使用“立面图”。在二维空间中渲染验证没有异常。
    • 通过使用尺寸工具来验证精准度和准确性，以确保立面图的尺寸与实际产品的尺寸一致。



文件导出相关

OBJ 文件格式

开发人员专门针对 OBJ 文件格式导出进行了修复，因为之前的导出存在法线错误和顶点不准确的问题。这导致在模型实验室中处理的 OBJ 模型，之后再导出回 CET 时，某些图层的颜色不准确。

这将主要有利于目录开发员，因为他们使用模型实验室进行 OBJ 模型的导入/导出功能。本节不需要测试说明。

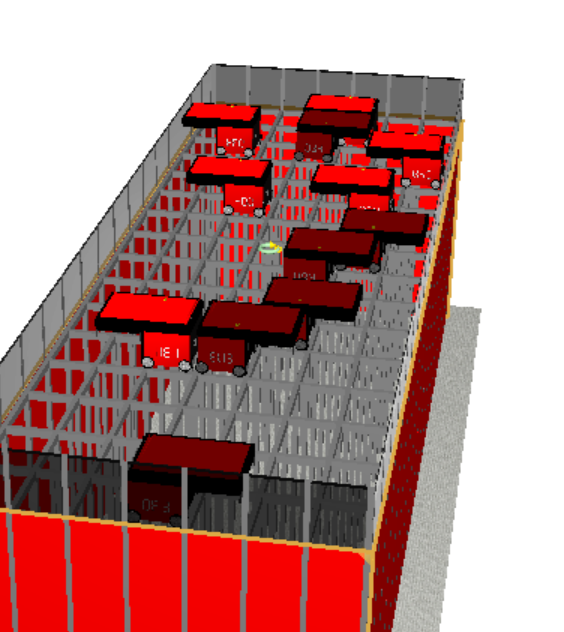

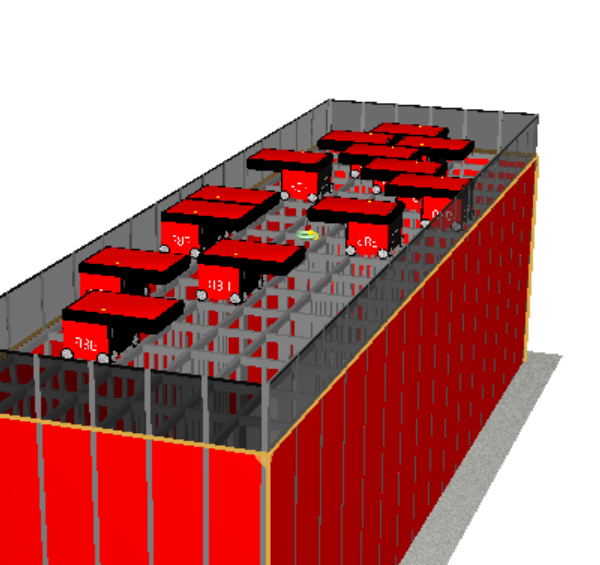

上图显示了修复前（左）和修复后（右）导出的“OBJ 模型”



DWG/CAD 相关

无法更改 CAD 图层的颜色

有一个间歇性的问题会影响某些 DWG 文件，其中 CAD 图层颜色拒绝更改，只影响作为“平面图”导入的DWG。因此，我们强烈建议您在此修复测试所使用的 DWG 文件。遵循以下*测试说明：


DWG 随打开的 CAD 对话框一起导入CET

*需要注意什么?
  1. 打开“CAD”对话框，导入并以“平面图”插入 CAD 文件，确保它可以成功插入到绘图中。对照 CAD 查看器（AutoCAD等）验证插入的 CAD 文件的正确性。
  2. 转到“CAD图层”选项卡，应很轻易更改图层的默认颜色。隐藏/显示图层应保持图层的更新颜色。
  3. 保存并加载绘图，确保更新后的 DWG 图层颜色被保留，并且可以在 CAD 对话框中再次更改。



绘图工具相关

高级选项工具崩溃

开发人员修复了在使用高级选项工具时的崩溃。之前，当用户试图通过使用绘图中的特定类别来筛选所选内容时，曾报导发生过崩溃。就您而言，我们强烈建议您使用制造商插件产品和高级选项工具，以确保修复到位。遵循以下*测试说明：

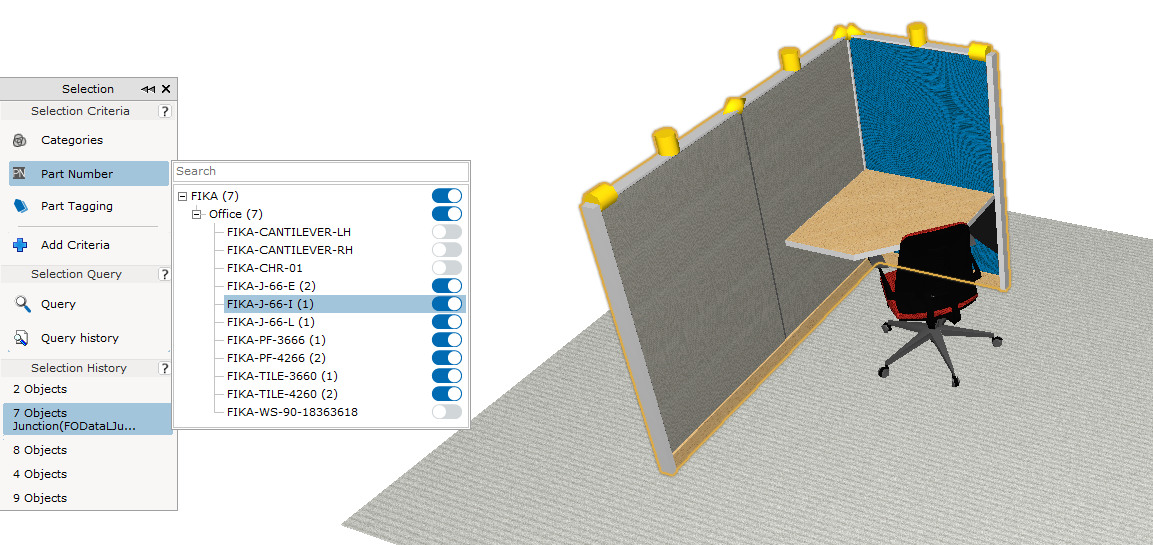

以上范例取自FIKA插件

*需要注意什么?
  1. 从“工具”菜单中打开“高级选项”工具。使用制造商插件产品，通过以下方式进行有条件的选择：
    • 使用选择标准，通过切换不同的类别、*标记和层数来确保创建准确的高级选项。
    • 使用选择查询，确保可以使用不同的条件创建查询，确保创建的高级选项是准确的。
    • 对于已创建的任何高级选项，只需单击即可检索“选择历史”中已创建的记录，然后检查在绘图空间中所做的选项。



*每日提示!
如果您的制造商插件中带有制造商默认标签和类别，确保这些标签和类别可以在“高级选项”工具中使用是很重要的.



保存/加载相关

将 PDF/CAD 路径设置为“与绘图相同”不起作用

之前在“控制面板>高级”中设置为“与绘图相同”的选项后对保存在“PDF/CAD”中生成的安装文档和报告不起作用。开发人员解决了这个问题，如果设置为“与绘图相同”，现在应该一直将保存位置和绘图一样。

确保此修复程序在您端有效，请按照下面的*测试说明操作。

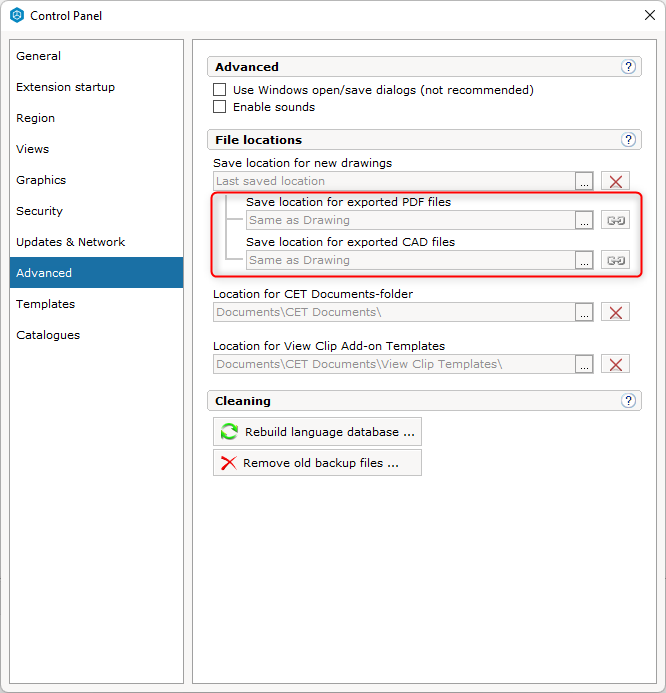

控制面板中的高级设置

*需要注意什么?
  1. 在“控制面板”>“高级”中，将[默认/自定义]位置设置为“新绘图的保存位置”，确保：

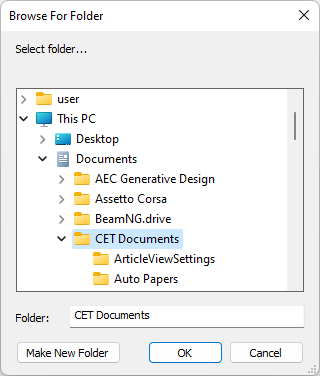

    • “导出的 PDF/CAD 文件保存位置”应遵循与绘图相同的路径。如需进一步验证，请单击“…”按钮检查位置路径。
    • 2023-09-19_12h42_54.png
    • 更改“导出PDF/CAD文件的保存位置”的路径将被覆盖，因此遵循您选择的路径位置。
    • 单击“链”图标将默认和绘图的路径一样。
  2. 使用CET绘图，尝试 *生成 PDF 并导出 CAD。验证这些输出是否按照“控制面板”>“高级”中配置的位置路径保存。



*每日提示!
生成 PDF 可以通过以下位置完成：
  • 打印对话框，（Ctrl+P打开），打印PDF。
  • 图纸视图，[工具>导出>导出为PDF]
导出 CAD 也可以通过多种方式完成！
  • 文件>导入和导出>dwg
  • 图纸视图，[工具>导出>导出为 dwg/dxf]



图纸视图相关

详细图纸的低精度。

当使用由大型平面图、货架系统组成的较大比例图纸时，特别是那些具有来自“产品标签、尺寸、注释、标记”等大量细节的绘图时，通常会在 PDF 打印输出中呈现为粗线，甚至显示为黑色物体，尤其是在缩放最小以便将整个绘图放入单个 PDF 打印输出的情况下。

在 CET 14.5 中，开发人员对该缺陷进行了增强，因为 PDF 生成现在将使用浮点而不是整数，以便在生成 PDF 打印输出时获得更好的精度。这将提高放大或缩小时的线条可见性。为了确保 PDF 打印输出的清晰度在您端显示正常，请遵循下面的 *测试说明。

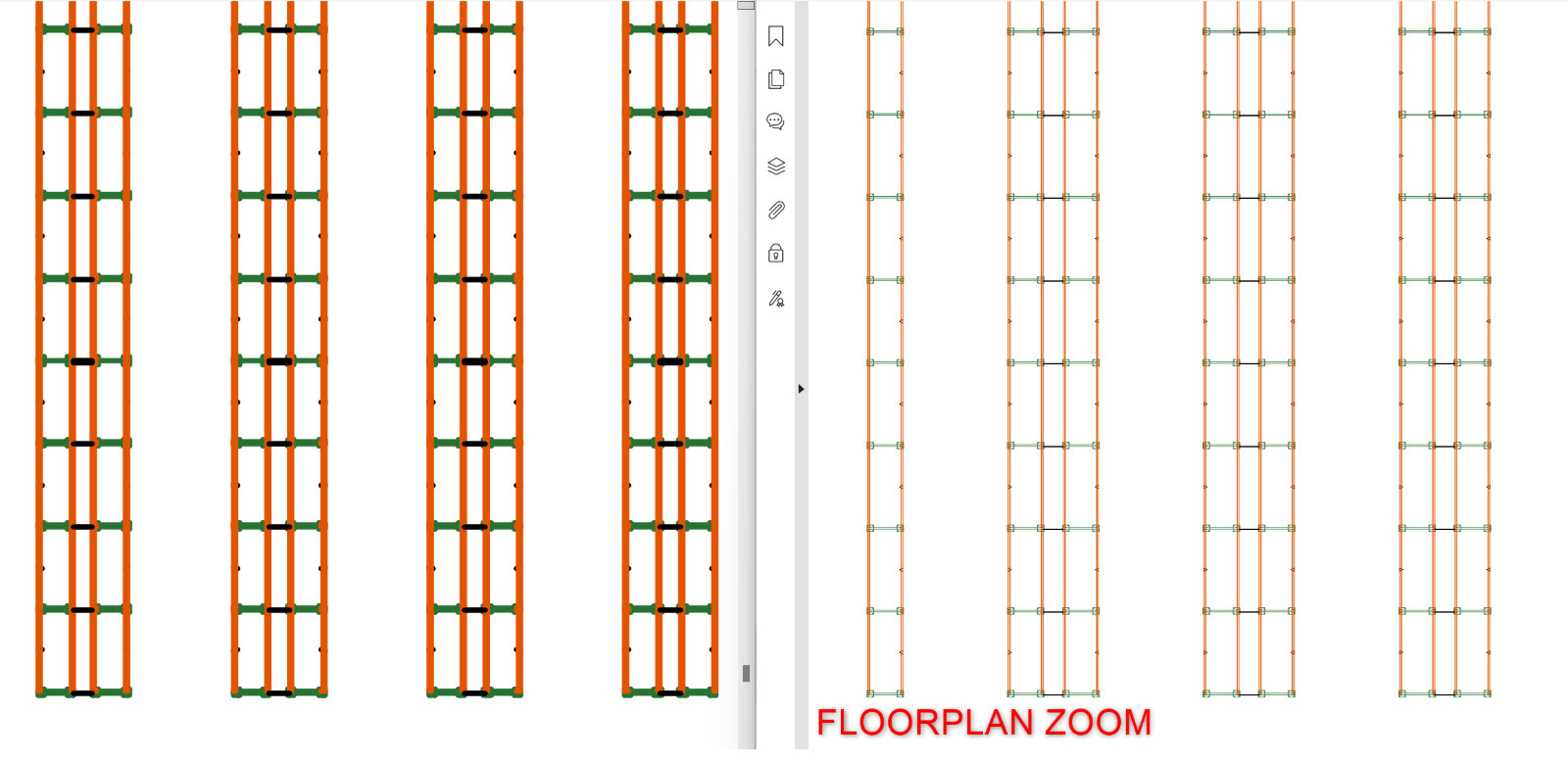

放大以进行详细比较的托盘货架系统示例

*需要注意什么?
  1. 使用您的制造商插件，通过包括平面图 CAD 创建中等大小的绘图，最好是那些由大量标签、标记、代码等组成的绘图。在图纸视图中，生成 PDF 打印输出，并确保：
    • 与上一版本中生成的打印输出 *相比，细节的正确性应该是准确的，不再使用粗线显示。
    • 确认绘图的详细信息可见，并且与实际在绘图空间/视图剪辑相比的没有缺失。



*每日提示!
由于 PDF 打印输出中生成的细节在 CET 14.5 和 CET 14.0 或更低版本之间存在差异，使用QA工具的“PDF 差异测试”进行 PDF 对比很有可能失败，因为检测到的细节差异将被视为错误。



将图纸（cmppr）加载到图纸空间时出现问题

之前，当通过单击图纸队列选项中的“从文件加载图纸”按钮直接加载图纸（cmppr文件格式）时会出现问题。因此，用户无法将制造商的图纸模板加载到图纸空间中。就您而言，我们强烈建议您尝试以下 *测试说明：


图纸队列

*需要注意什么?
  1. 使用您的制造商插件里的图纸模板（如果插件附带自动图纸生成），请尝试将带有新/现有插件图纸的绘图加载到 CET 中。确保复制，创建新的图纸正常运作。确保在视图剪辑和视口中，产品准确无误地显示。



材料相关

COM纹理不准确（客户自有材料）

开发人员推出了一个修复程序来解决被报道的问题，即一些COM（客户自有材料）在实时和渲染中有可能过于闪亮。

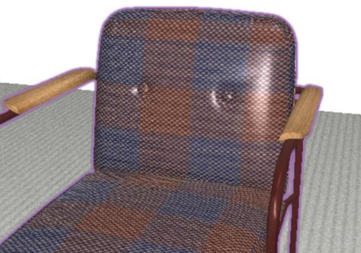

过于闪亮的布料材质

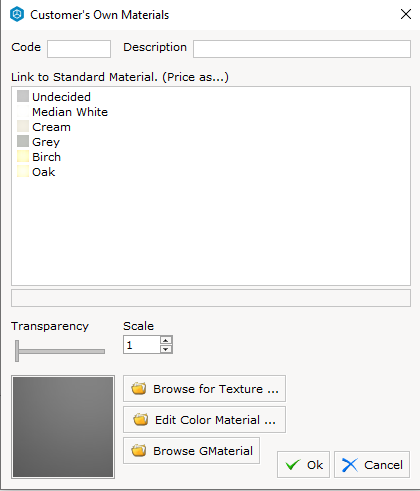

COM（客户自有材料）对话框

*需要注意什么?
  1. 使用带有COM（客户自有材料）的制造商插件产品，尝试在快捷属性或方案管理器中更改为不同的材质，确保它们的色调和纹理方面看起来准确，特别是2D/3D。
  2. 执行渲染并确保材质看起来仍然准确，并且看起来不会过于闪亮。
  3. 保存并加载新绘图/现有绘图，确保不会发生出乎意料的视觉更改。



物料清单相关

SIF 导出中的件数

当使用“Configura SIF”导出时，它现在将把带有“件数”的物品在 SIF 文件中使用代码“NT”导出。最好与您的开发人员一起检查您制造商插件是否正在使用“件数”功能。

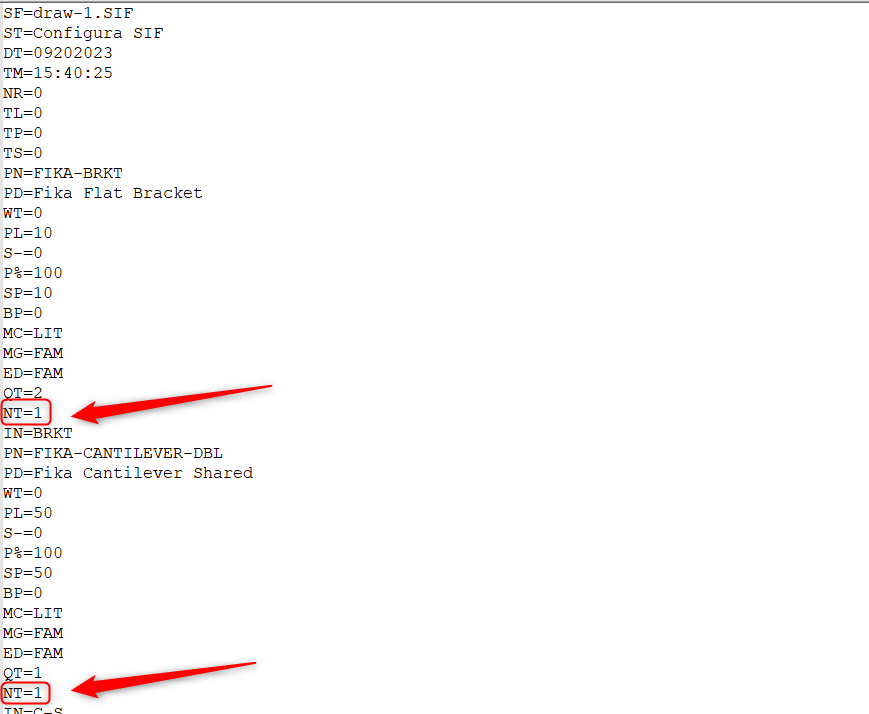

FIKA 办公室产品导出的 SIF 范例

*需要注意什么?
  1. 使用您的制造商插件产品，使用物料清单中“订单导出”的“Configura SIF”，验证代码“NT”是否显示在导出的 SIF 文件中。可以通过验证计数、在物品视图设置中启用“件数”列来进行比较。
  2. 确保在导出的 SIF 文件中正确显示带有信息的特定制造商标签也很重要。当您勾选“使用制造商特定的导出”复选框时。*如果您有特定的制造商 SIF 格式，您可以进行比较以确保其准确性。



新功能🆕

我们在每个版本中都在不断改进，以提供更多功能，为 CET 带来更多价值。以下是你需要知道的内容，分为不同的 CET 组成部件。

测量单位相关

在样式编辑器中隐藏/显示尺寸单位

鉴于许多不同的用户，可能会选中/取消选中“显示尺寸工具的（mm）距离”选项作为绘图范围的设置，而导致协作环境中工作的用户的测量单位存在冲突。因此，当这些不同的用户放置“尺寸标注”时，会造成不一致性，导致一些用户显示测量单位，而另一些用户不显示测量单位。此外，这也影响了厨房用户，因为他们非常偏爱使用“mm”单位。因此，此功能将更改成为“尺寸样式”的一部分，不再是绘图范围的设置，因为这将有助于在整个协作项目中获得更统一的体验。

为此，该功能将在 CET 14.5 中重新命名，现在将只是隐藏/显示标尺的距离单位，而不是尺寸标注（现在已移至样式编辑器>尺寸标注）。

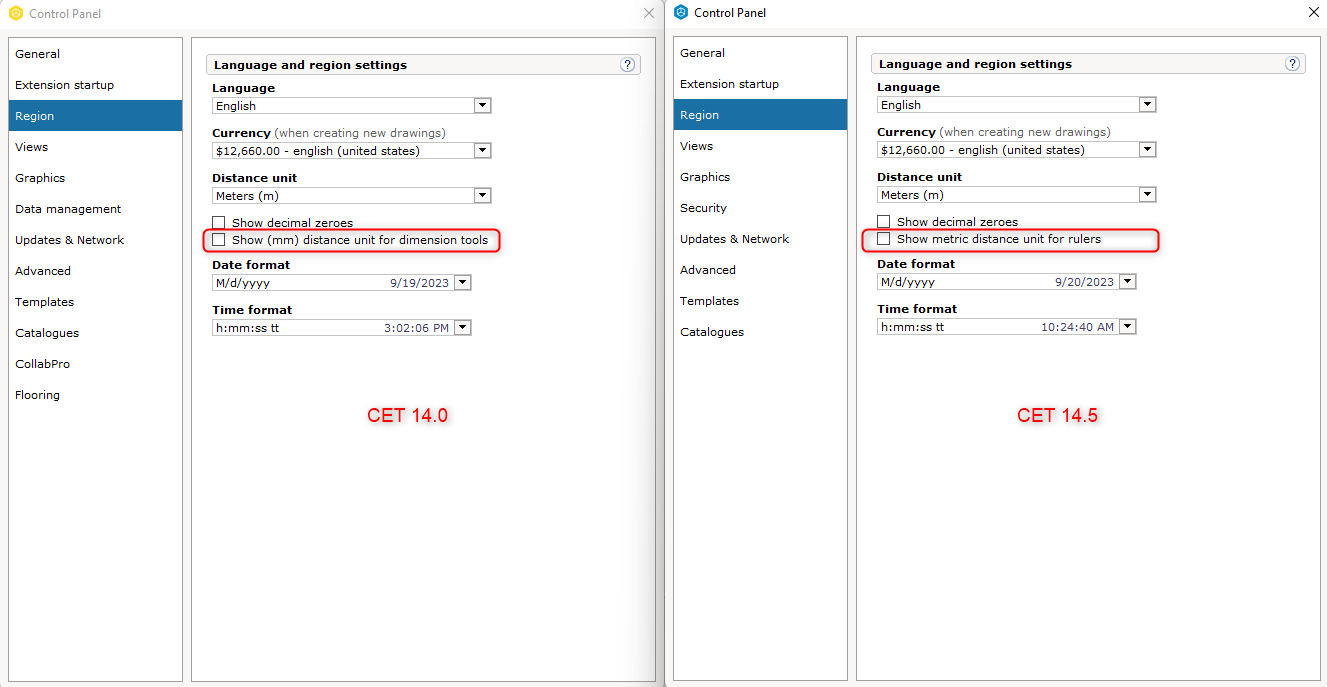

控制面板>区域之间的对比 CET 14.0（左）和 CET 14.5（右）


CET 14.0（左）和CET 14.5（右）样式编辑器>尺寸标注之间的比较

随着这个更改，*验证以下的测试用例。

*需要注意什么?
  1. 使用已带有尺寸标注和新尺寸标注的新/旧绘图，确保尺寸标注仍然精准，而且显示/隐藏单位现在将在“样式编辑器”>“尺寸标注”里控制。
  2. 确保在样式编辑器中勾选“显示公制单位”，公制单位将与度量一起显示，根据“控制面板”>“区域”>“距离单位”中设置的“单位”。
  3. 确保“显示标尺的公制距离单位”不再影响尺寸标注，而仅影响标尺。




物料清单相关

新的清单序列

之前，当将 CET 与具有自定义物料清单的制造商插件一起使用时，不同的物料清单没有固定的排序。这使得物料清单变得杂乱无章，因为用户试图找到“主页”清单，也想要快速的定制视图和做对照。例如，只显示特定列以进行比较。在 CET 14.5 里有一个排序逻辑，其工作原理如下：

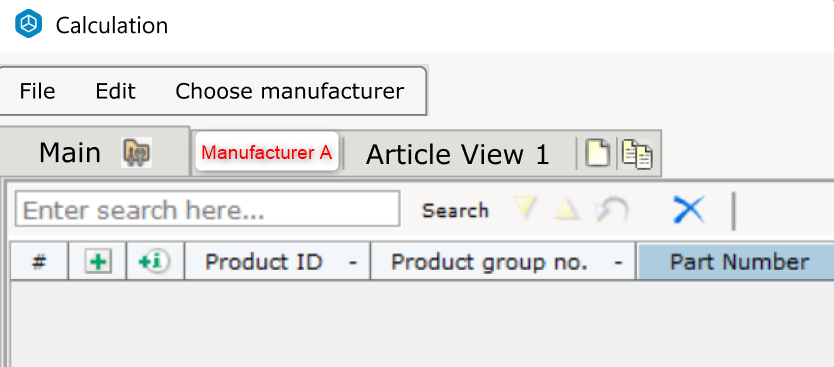

物料清单项目选项卡

参考上图，我们可以看到：

  • [主页] - CET 默认的主页视图。
  • [制造商视图] - 制造商插件附带的视图。（图中称为制造商A)
  • [物品视图] - 新建/复制的非制造商清单。
  • [新建视图] - 当点击“新建视图”时，复制主页视图的按钮。
  • [拷贝当前视图] - 一个用于复制视图以及自定义筛选的按钮。

这排序逻辑优先考虑主页默认 CET 视图，然后是制造商视图和自定义视图。

示例 1：使用 CET 14.5 中的排序逻辑，安装了制造商A且没有额外的视图。

  • [主页] > [制造商视图A] > [新建视图] > [拷贝当前视图]

示例 2：使用 CET 14.5 中的排序逻辑，安装了制造商A, B 且含有额外的视图。

  • [主页] > [制造商视图A] > [制造商视图B] > [物品视图] >[新建视图] > [拷贝当前视图]

确保排序逻辑操作到位，*见下文。

*需要注意什么?
  1. 使用您的制造商插件（如果有制造商视图），确保排序逻辑按照上述物料清单中的示例对应。在物品视图中，验证列没有改变，以及（物品编号、说明、标价）是否与之前相同。
  2. 创建新/复制当前视图，确保它们根据排序逻辑正确排序。通过在物品视图设置中的隐藏/显示特定的列或排序，确保可见性仍然可自定义。



保存/加载相关

信息页面

在 CET 14.5 中，“绘图属性”按钮已被删除，其功能被移至到新的“信息页面”。此页面包含所有与绘图相关的信息，而不会以单独的对话框显示。现在，它是所打开绘图的“一体式”页面，其中包含信息摘要以及轻松地访问绘图功能。

下面显示了旧（CET 14.0）和新（CET 14.5）功能的对比。

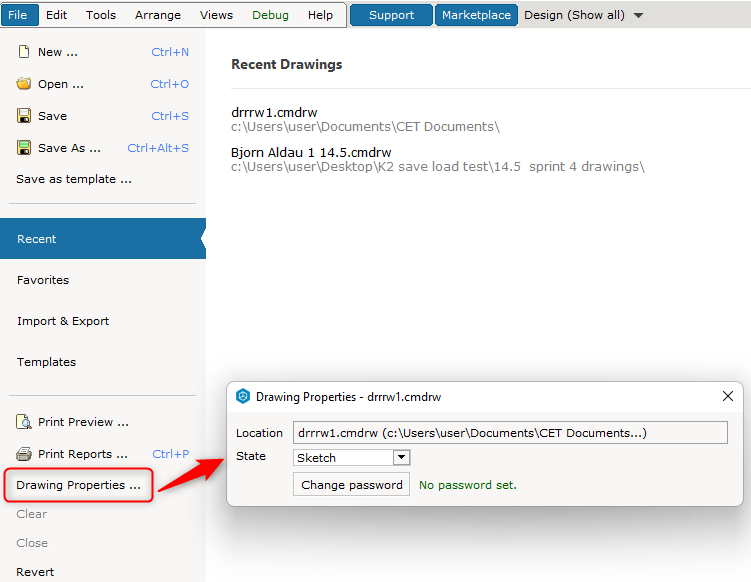

CET 14.0 中的绘图属性

在列表的第一位置有一个新的“信息”按钮。有了这个新的界面，您可以尝试一些功能，以确保它在您的端上 *正常操作。

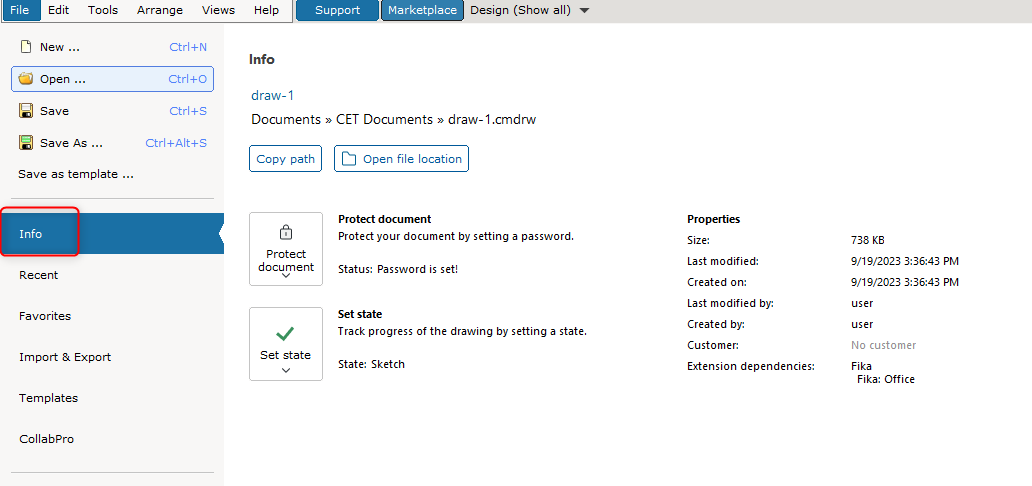

CET 14.5 的信息页面

*需要注意什么?
  1. 在 CET 中打开绘图时，请确保这些功能在“信息页面”中有效显示。
    • 打开文件位置的工作方式是在保存图形的情况下打开一个单独的 windows 文件夹。
    • “保护文档”允许设置密码，该密码将在下次打开绘图时输入。
    • 为打开的绘图设置不同的状态。



自动保存对话框

在 CET14.5 中将有一个新的对话框用于显示有关备份和自动保存的相关信息。单击“文件”菜单下的新按钮“查看备份和自动保存”可以打开此对话框。在此新对话框中，用户可以检索自动保存和正在使用的绘图的备份集，还可以“抢先看”绘图内容。其主要功能包括：

  • 自动保存/备份详细信息的全面总结，基本上就是你需要知道的全部！
  • 一个新的“预览”框，用于显示绘图2D空间的预览。
  • 按绘图分组的可伸缩列表，包含绘图的自动保存和备份修订。

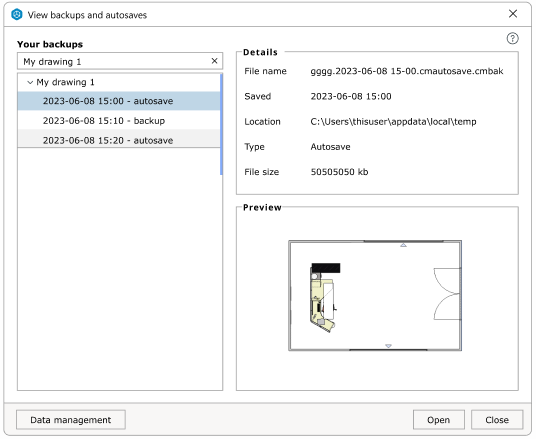

自动保存对话框简介

*需要注意什么?
  1. 单击“文件”菜单下的新“查看备份和自动保存”按钮，确保可以打开新的自动保存对话框。
  2. 在使用绘图时，请确保可以在对话框中*检索自动保存和备份信息。
    • 自动保存和备份的每个修订版都应通过单击“打开”加载到 CET 中。
    • 快速验证细节和预览，确保其准确和相关。



*每日提示!
绘图的自动保存和备份频率在另一个页面（“控制面板”>“数据管理”）中进行配置。点击对话框中的“数据管理”按钮，进入配置页面。



Core Scheme 逐步淘汰🗓️

什么时候？

正如你可能已经听说的，我们考虑最早在2024年第四季度退役旧的 Core Scheme。有了这一点，我们强烈鼓励仍在使用 Core Scheme 的制造商尽快迁移使用 PropSchemes。

然后呢？

随着每次迁移的完成，QA支持始终努力控制质量。方案（Scheme）是制造商插件的核心功能之一，我们不会在这放过任何机会。因此，我们强烈鼓励您访问我们为您准备的 PropSchemes测试指南。



性能测试📊

性能是推动CET可用性体验中非常重要的一面。随着我们努力在往后的CET版本中提供更多的增强功能和新功能，我们将严格考虑性能，以确保其一致性，并且确保不会在过程中引入意想不到的连锁反应。话虽如此，我们也希望我们的制造商伙伴能够进行一些基本的性能测试，以确保它们不受影响。

基本检查清单

  1. 为了确保最佳性能，请关闭未使用的插件，这将有助于CET更快地加载和启动。

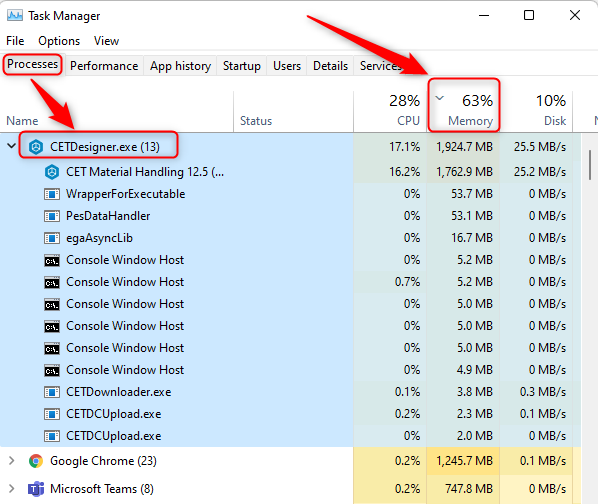

  2. 使用Windows的任务管理器测试可能的内存泄漏问题（使用快捷键CTRL+SHIFT+ESC 打开）。在进程选项卡中找寻“CETDesigner.exe”并确保总体内存消耗没有达到最大值，并以CET占用了大部分内存。检查CET的内存消耗在新旧版本之间的差异是否可以忽略不计，如果“CETDesigner.exe”的内存消耗异常高，请提交报告。




Measure Globals

一种用于检查在CET中安装的软件包内存分配的新工具。此工具可用于确定某些软件包的内存泄漏问题，如内存超时增长且未被释放。

您可以怎么做：

  1. 在Windows任务管理器中出现内存突然置顶或内存最大化时使用。又或者在使用CET时感觉到异常迟钝或缓慢。

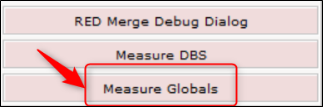

  2. 使用Ctrl+Alt+Shift+F12打开Release Debug菜单，点击“Measure Globals”。一些用户可能与Intel英特尔HD Graphics快捷键有冲突。
  3. 这些信息将被写入CET日志文件中。将日志文件及相关信息发送至devsupport@configura.com进行调查。
这不仅是一个用于检查的工具，也是在问题报告期间帮助编程人员调试的紧要信息之一。




响应监视器测试

我们也强烈建议使用“QA工具”下的“响应监视器”来追踪CET在完成不同的操作时所花费的时间。对照旧版和新版CET中相同动作所使用的时间。如果时间差异很大，您可以向“devsupport@configura.com”寻求帮助。

如果您需要使用响应监视器的更多信息，请单击此处。


通过使用您的制造商插件，我们建议检查这些操作的时间差异：

  • 系统启动时间
  • 第一次放置产品和之后的连续放置
  • 拉伸（检查其是否平滑且不抖动）
  • 复制和粘贴
  • 创建备选
  • 保存和加载绘图
  • 在[动画、快捷属性、客户自定的材质、方案框]中应用材质



还有其它问题?

可能对你有用的链接：

冒烟测试指南
质量保证测试工具
发布和迁移的最佳规范

一如往常，如果您有什么问题，请随时联系qasupport@configura.com。
