欢迎来到 CET 14.5 小发布 QA 测试指南。
在还没开始测试之前请先和编程员确认 14.5 小发布的迁移工作(如有)已经完成。
错误修正和改善🪲
与其他版本一样，我们努力尽可能的排除更多的错误，以保持出色的CET用户体验。因此，这些相关的错误修正信息是精心挑选供您参考的，分为不同的CET组件区域。
物料搬运
开发人员对物料搬运摘要进行了一些更改，主要提高物料搬运制造商在最新摘要上的整体体验。
更改如下：
隧道将不再显示于立面图中。
如为了叉车的通过而在托盘货架的隔间中创建一个隧道，现在于立面图中有一个小改进，则是不再显示隧道的轮廓。

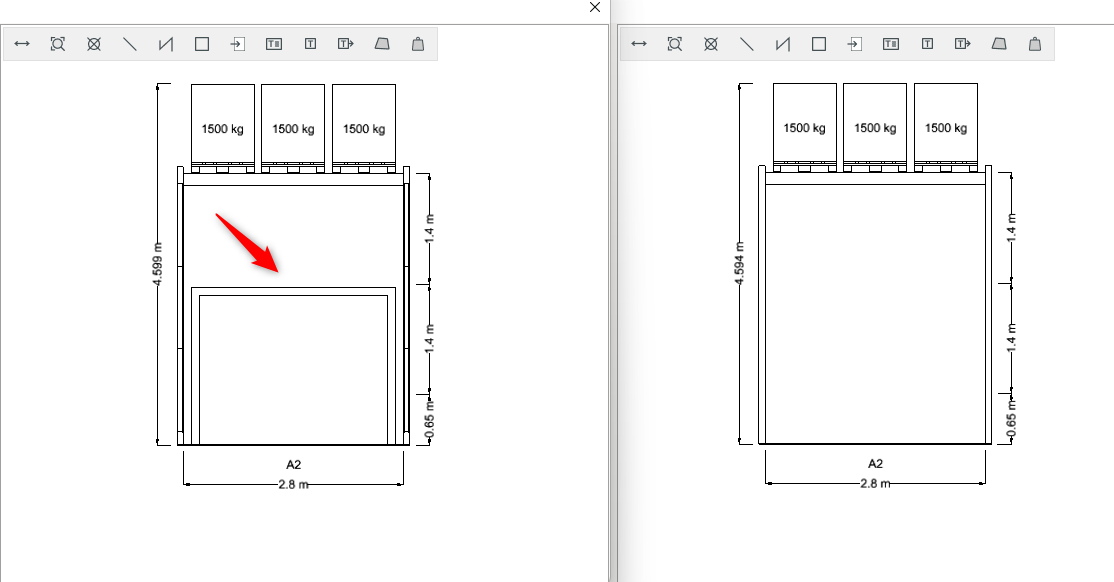

14.5主要（左）和14.5小发布（右）的对比。
- 通过使用您的物料搬运制造商插件，在托盘货架的隔间上创建一个“隧道”。
- 创建开间/布局的立面图。隧道应不带轮廓显示，如上述范例所示。
当使用 PDF差异测试工具进行回归测试时，缺少的隧道轮廓可能会导致“失败”，因为在最新的 CET立面图中确实缺少了一些东西。请记住这一点。
导入/导出工具相关
Revit
*Revlink 插件已得到更新，以支持最新的 Revit 2024。Revlink 插件在功能和用户界面方面没有任何变化。
旧版本的 Revit 仍应受到支持。但对于经常使用 Revit-CET 整合的制造商，我们强烈建议他们按照这些 *测试说明进行测试，以确保它仍然正常操作。
Revit 许可的插件，请确保到您的myConfigura帐户将“Revlink”许可证加入。

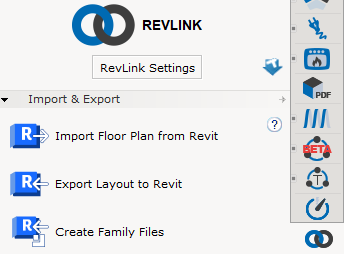

- 首先，确保拥有“Revlink”许可的插件显示在CET组件选项卡中。单击时，确保用户界面没有更改，并且应该与上面类似。
- 验证“导入和导出”功能是否仍正常工作。
- 执行“从Revit导入平面图”。确保您已在Revit中创建了布局图。
- 执行“导出布局至Revit”。
- 创建族文件
本节需要安装 Revit（2024或更低版本）软件和在 Revit中安装“RevLink外加程序”才能进行测试。如果您的制造商没有使用此功能，此测试部分是可忽略的。
我是新手，但我想了解更多。我们听到了，我们建议您访问帮助中心上的这篇文章，在那里您将了解更多。
IFC 导出
IFC 也得到了应有的关注，我们在处理 IFC 绘图特别是 IFC 导出时，提高了整体的性能。之前，将大型绘图导出为 IFC 时，导出过程可能会花费长达数分钟或数小时的不合理地时间来完成（取决于绘图大小）。尽管这提升没有为 IFC 添加新的功能，但请遵循以下 *测试说明，确保 IFC 导出不会中断：

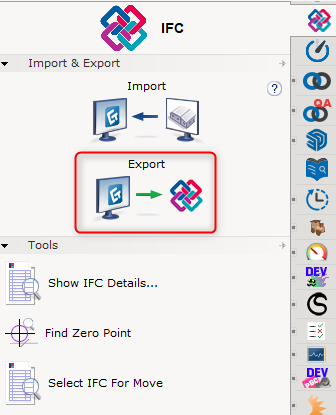

重述一下，IFC 的导出可以通过以下方式进行：
需要 IFC 许可证的 CET 插件。

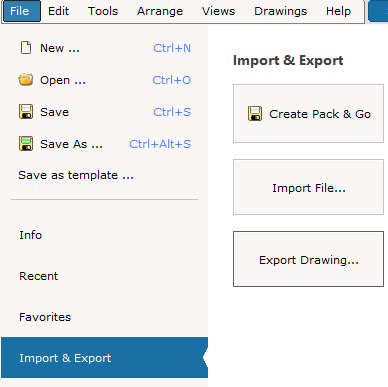

在“文件”菜单中导出图形。

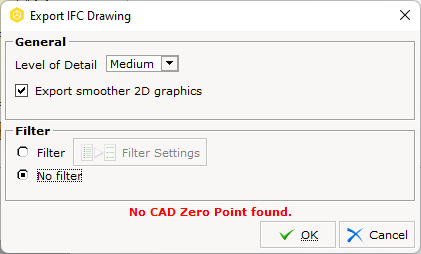

在“导出IFC”对话框中，不同的绘图预设与CET筛选器。
- 如果您的网络或本地硬盘中存储了 *中等到巨大大小的绘图，这将是利用它们的良好时机。将它们加载到CET中，在默认/自定义预设中执行 IFC 导出。
- 验证 IFC 导出是否成功，是否是在 *合理的导出时间内完成。
- 验证导出的 IFC 文件副本是否准确，并且没有丢失任何实体。如要进行验证，可以将 IFC 重新导入 CET 或使用第三方 IFC 查看器来完成。
- 确保没有任何损坏的功能，最好确保 IFC 导入仍然有效。
这里没有设置确定绘图尺寸的标准，这仅仅是因为每个制造商都不同，并且有自己绘图大小的定义和标准。
合理的导出时间上限不应超过小时。
尺寸相关
使用英寸和分数（' “）的单位时，隐藏前面的 0。
尺寸方面有所改进。此更改会影响英寸和分数（' ”）整数的单位。
- 英尺和英寸（' “）
- 英尺、英寸和分数（' “）
以下示例使用英尺，英寸以及分数（' ”）为单位，尺寸12英尺0英寸精度为（0'-0-1/4“）。之以，任何精度度为英寸和分数（' ”）的单位，除（0'-0“）外，如果测量结果正好在12英尺时，则会带有尾随的零/“0”，显示为（12'-0”）。这精度会给用户带来不便。
随着 CET 14.5 小发布的改动，如果测量结果正好在12英尺，则后面的零 /“0”将被删除。因此，它将显示为（12'）而不是（12'-0“）。

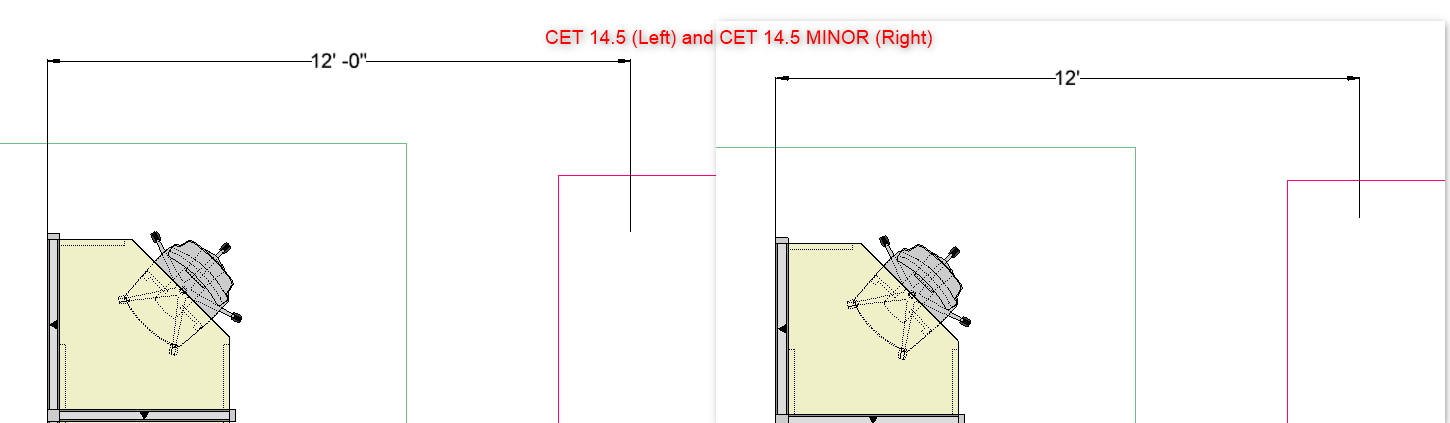

CET 14.5（左）和 CET 14.5小发布（右）中显示12英尺0英寸的对比。
为了确保精度不受影响，请遵循以下 *测试说明：
- 使用以上讲述的单位，在绘图空间中放置尺寸标注/连续尺寸标注。测量制造商的产品，确保达到上述变化。
- 验证当测量值达到非小数测量值时，除了（0'-0”）以外，任何的精度尾随的零/“0”应被删除。如果现有绘图恰好以尾随零结尾，也应在 CET 14.5 小发布中被删除。（这将影响报表打印和订单导出文件，因制造商而异）
- 确认关联连接仍在操作，并且尺寸标注应与关联连接的更改相对应。
- 加载现有绘图和新绘图时，确保尺寸的总体精度不变。
块相关
块中的部件标记不会显示在“部件标记”视图剪辑配套工具中。
使用块、部件标记和视图剪辑的组合进行了改进。请看下面草拟的示例。
首先，绘图中有4个工作站，左侧的两个工作站，是已部件标记为“TAG1”，并位于“块”中。而右侧的两个工作站，它也是部件标记为“TAG1”，但不在“块”中。
重述一下！左边的是“块”，右边的不是。

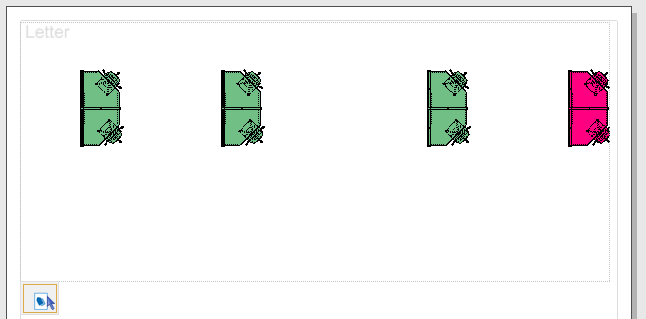

在图纸空间中，使用部件标记附加程序现在能以准确的部件标记颜色显示上述4个工作站。对比之前，处在块中的部件标记的颜色根本无法被识别。

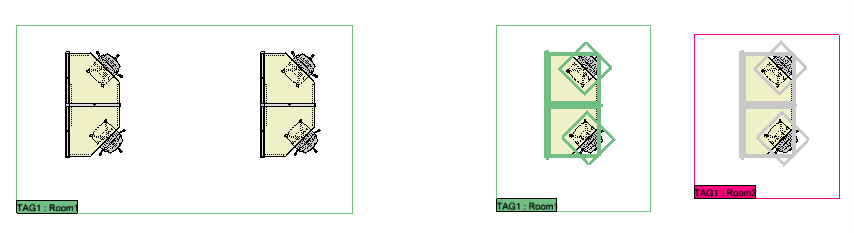

FIKA工作站的视图剪辑。
请按照下面的 *测试说明进行操作，以确保它正常操作。
- 通过使用您的制造商插件，确保您的产品已部件标记成不同的类别，而一些产品是在块中。如果有制造商特定的部件标签，最好也把它包括在内。
- 在图纸空间中，创建视图剪辑并覆盖产品范围。将“显示部件标记颜色”应用于视图剪辑。验证部件标记（块内和块外）是否以与“部件标记”对话框的颜色相对应。
- 在视图剪辑的快捷属性中，确保当属性“配置”更改为“部件标签颜色”时，能在正在使用的不同标记之间切换，并影响视图剪辑的显示。
新功能🆕
我们在每个发布中都不断的改进，以提供更多能为 CET 带来更多价值的功能。以下是您需要了解的内容，分为不同的 CET 组件区域。
关于备选中更改块的通知。
如果用户希望进入“编辑块”模式以更改存在于两个或多个备选中的块，现在会有一个新的对话框发出通知。这主要让用户意识到，所作的改动将波及绘图中所有的备选方案。
当确认后，将允许对块进行更改。如需要可以通过勾选 “不再显示此项” 隐藏对话框，直到CET 首选项被清除 。

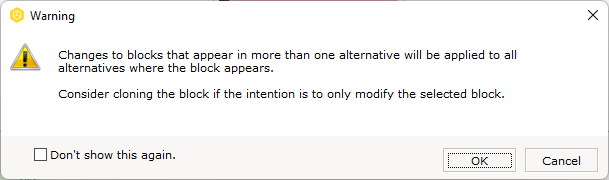

通知对话框
请按照以下的 *测试说明进行操作，以确保它能与您的制造商插件配合操作。
- 使用您的制造商产品，创建一个块。然后，使用拥有块的绘图创建几个备选。在任何一个备选中，双击块或块对话框以进入“编辑块”模式。验证是否会显示上述通知对话框。
- 确保单击时：
- “确定” 会关闭对话框并进入“编辑块”模式。
- “取消” 或 “X” 仅关闭对话框。
CAD/DWG 曲度优化
在CET 14.5 小发布中，任何由圆形或曲面组成的CAD/DWG 文件都会得到优化。以下有两个例子，曲线的平滑度将在2D和3D（如有）中显著提高。

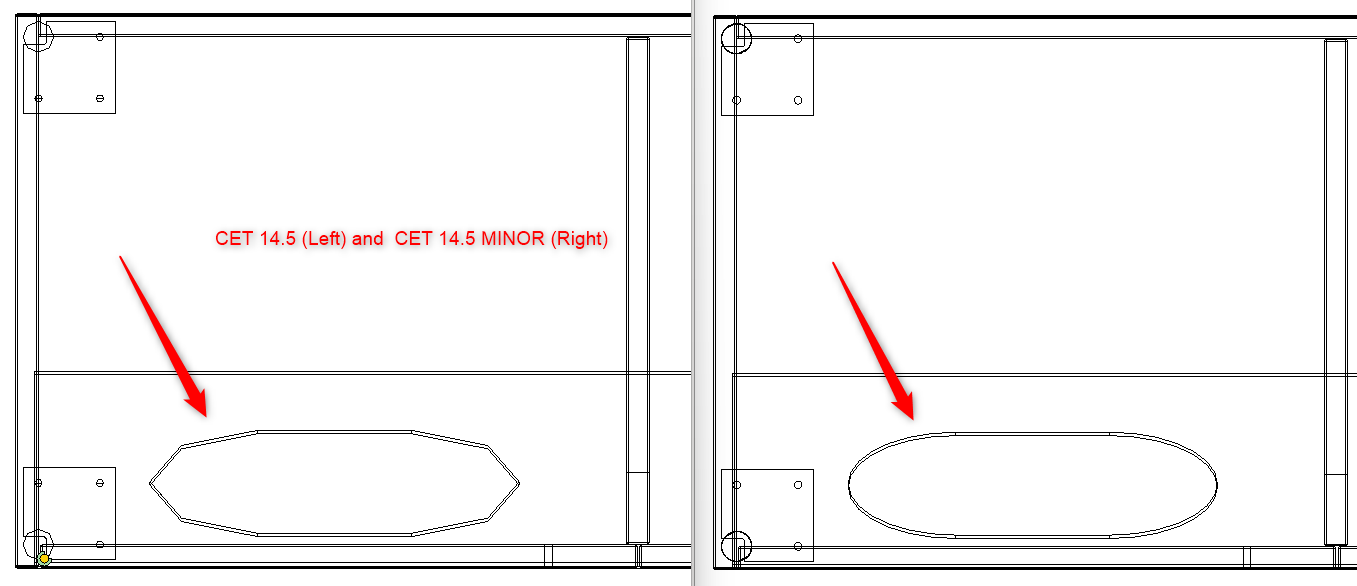

二维椭圆形 DWG的示例。14.5（左）对 14.5小发布（右）

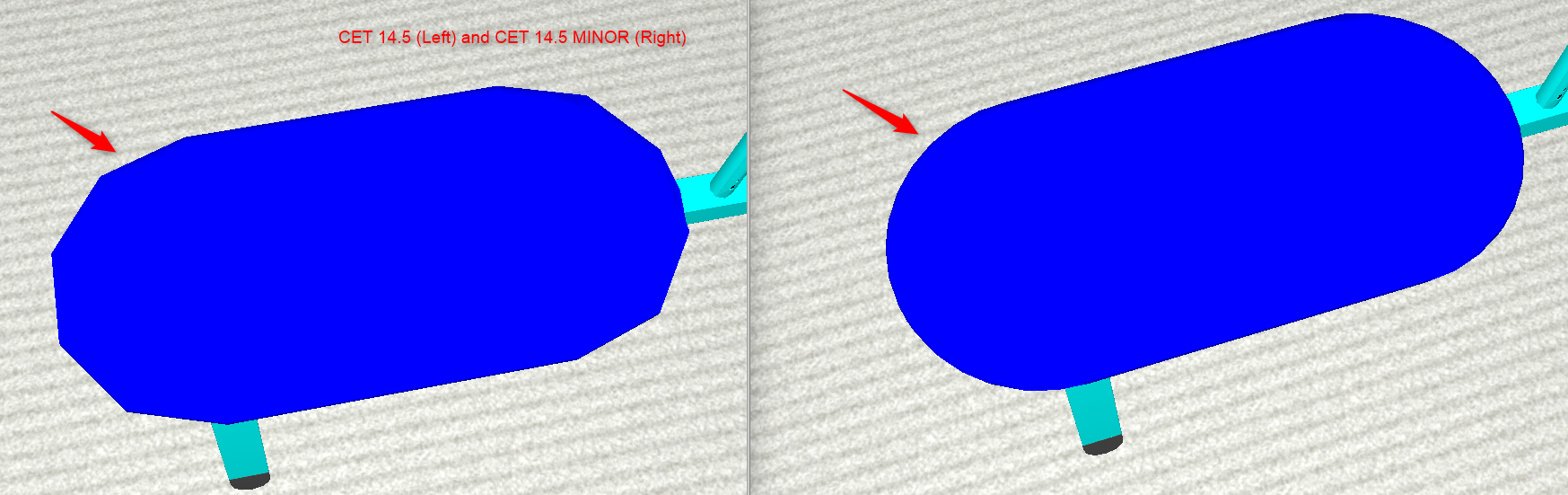

三维 DWG模块的示例。14.5（左）对 14.5小发布（右）
在默认的情况下，曲线平滑的过程是自动的。在CAD对话框中，将有2个新的下拉菜单（见下图）引入。它通过精密的控制网格分辨率的生成（可在新的下拉菜单中控制精细程度）。这样，较低的值将意味着曲线偏离的容差较低，这意味着更多的网格多边形和更高的分辨率，从而使曲线更平滑。
随着这新功能的引入，建议进行一次 *一般测试，以验证新功能和CAD的正确性。

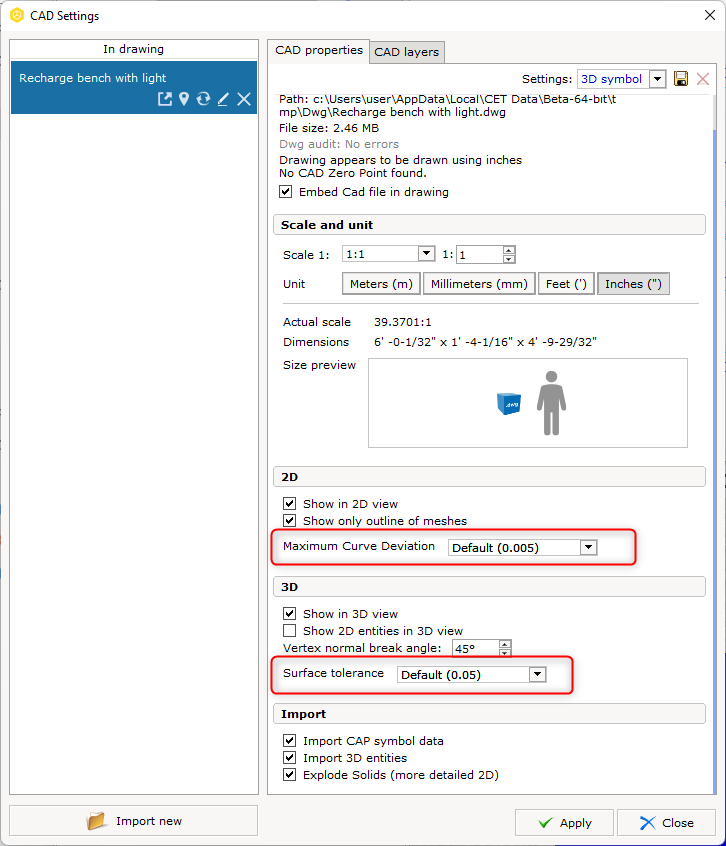

可在CET 14.5 小发布的CAD对话框中看到新的下拉菜单（红色圆圈）。
- 将所需的CAD文件导入CET：
- 验证CAD文件的导入是否成功，在性能方面应该没有任何差异。新的下拉菜单应该带有默认值，如果需要，可以更改为其他预设。
- 如果导入的CAD有曲线、圆圈等。确保它被平滑，与CET 14.5相比看起来更好，确保这反映在2D、3D、视图剪辑和报表打印中。
- 同时，确保导入的CAD文件的整体正确性，确保没有多余/丢失的实体和图层。如果需要，请使用CAD查看器进行验证。
Core Scheme 逐步淘汰🗓️
什么时候？
正如你可能已经听说的，我们考虑最早在2024年第四季度退役旧的 Core Scheme。有了这一点，我们强烈鼓励仍在使用 Core Scheme 的制造商尽快迁移使用 PropSchemes。
然后呢？
随着每次迁移的完成，QA支持始终努力控制质量。方案（Scheme）是制造商插件的核心功能之一，我们不会在这放过任何机会。因此，我们强烈鼓励您访问我们为您准备的 PropSchemes测试指南。
