高度な選択方法ツールは、共有タグ、カテゴリ、部品番号、またはレベルを持つオブジェクトを正確に選択するためのツールです。 移動、削除、回転、および編集に使用されるほか、セクションはスキームとパーツタグ、または新しいカテゴリを適用するために使用されます。
オブジェクトの選択を簡単にする方法は、図面エリアでオブジェクトをクリックします。 四角形の選択ツール、または投げ縄の選択ツールを使用することもできます。 ただし、より詳細な制御が必要な場合や、広い図面を使用している場合には、高度な選択方法ツールの使用が最適です。
ツールのドロップダウンメニューから高度な選択方法ツールを選択するか、またはキーボードショートカットの Altキー + S を入力します。
セクションダイアログを展開または折りたたむことができます。
![]() |
![]() |
|
展開 |
|
折りたたむ |
Xの横の二重矢印アイコンをクリックして、折りたたんだり、展開したりします。
ダイアログボックスのヘッダーをドラッグし、ツールを好きな場所へ移動させます。
選択基準
選択基準セクションには、図面でオブジェクトを選択するための基準のタイプが表示されます。 カテゴリ、パーツタグ、レベル、または部品番号で選択できます。 これらの基準が1つも表示されない場合は、基準を追加をクリックしてリストに追加します。
特定の基準で選択をフィルターにかける必要がない場合は、その項目にカーソルを合わせて、表示される赤いXをクリックします。
いずれかの基準の項目をクリックして、選択するオブジェクトをフィルターにかけます。 たとえば、図面内のすべての寸法を選択する場合は、カテゴリをクリックし、次に寸法のトグルスイッチをオンにします。
一度に複数の基準を選択することができます。 たとえば、部屋1のパーツタグエリアにあるすべてのイスを選択する場合は、部品番号とパーツタグの基準を選択し、選択をフィルターにかけることができます。 以下の手順に従います。
- 高度な選択方法ツールをツールのドロップダウンメニューから、またはショートカットAltキー + Sを入力して開きます。
- 基準を追加をクリックして、選択基準に部品番号を追加します。
- 部品番号をクリックして、選択するイスのトグルスイッチをオンにします。
- パーツタグをクリックして、部屋2と部屋3をオフにします。
すべてをオフにして部屋1を選択し、部屋1を再びオンにしようとすると、以前の部品番号の選択が無効になります。 不要なパーツタグをオフにするだけで、部品番号の基準が有効になります。 - その結果、部屋1にある、選択した部品番号を持つすべてのシンボルが選択されます。
選択履歴
選択履歴セクションには、直近で選択したオブジェクトの情報が5件まで保存されます。 これには他の選択ツールで行われた選択や、高度な選択方法ツールで行われた選択が含まれます。 リスト内の項目をクリックして、その選択を繰り返すこともできます。
高度な選択方法ツールが展開されている場合、保存されている履歴5件までが表示されます。

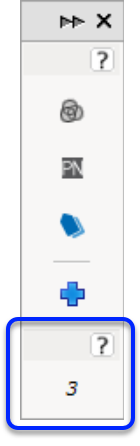

折りたたまれている場合は、最後に選択されたオブジェクトの数量が表示されます。

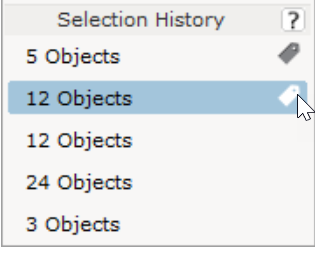

選択履歴の項目の右側に表示されるタグアイコンをクリックすると、履歴を固定することができます。 これにより、再選択が簡単になります。
ダイアログを閉じても選択履歴は消えませんが、図面内で別のコンポーネントを選択し続けると選択履歴が更新されます。 各図面には独自の選択履歴があるため、図面を切り替えると選択履歴も変更されます。
