カテゴリは、図面内での表示を制御するために使用されます。オブジェクトには自動的にカテゴリが割り当てられますが、追加または削除することもできます。同様に、複数のレベルが設定された図面にオブジェクトを配置すると、オブジェクトには自動的にレベルが割り当てられます。

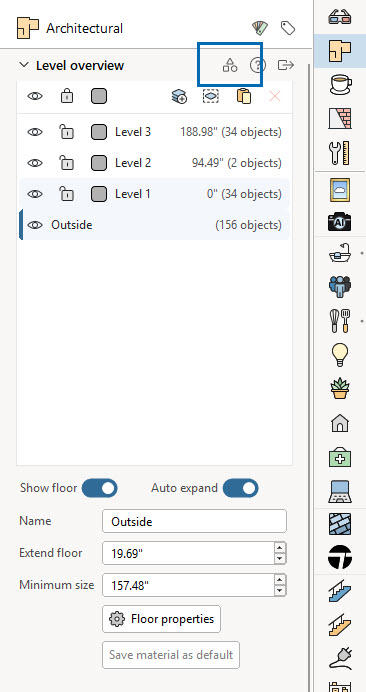

カテゴリ化ダイアログの「レベル」タブを使用すると、オブジェクトに割り当てられているレベルを確認したり、別のレベルに変更したりできます。カテゴリ化ダイアログには、［ツール］メニューからアクセスするか、オブジェクトを右クリックしてコンテキストメニューから［カテゴリ化］を選択します。また、［建築コンポーネント］タブからカテゴリ化ボタン ...をクリックして直接アクセスすることもできます。

レベルへのコンポーネントの配置

オブジェクトを配置すると、レベルが自動的に決定されます。2Dビューでオブジェクトを配置する場合、オブジェクトはアクティブなレベルに属します。アクティブなレベルの名前の周囲には、図面ビュー下部にあるレベルボタンで黒い枠線が表示されます。この場合、レベル2がアクティブです。

3Dビューでオブジェクトを配置する場合、オブジェクトはマウスポインターを合わせているレベルを直感的に検出します。オブジェクトが正しいレベルに表示され、配置すると、そのレベルにカテゴリ化されます。3Dでレベルにオブジェクトを配置すると、そのレベルがアクティブになり、図面ビュー下部のレベルボタンで枠線が表示されることに注意してください。

コンポーネントの別のレベルへの移動

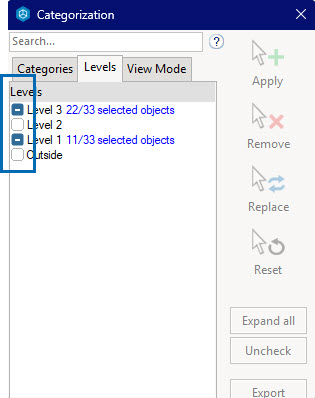

オブジェクトが割り当てられているレベルは、［レベル］タブでチェックマークによって示されます。チェックマークには、線  またはチェック があります。線付きのチェックマークは、オブジェクトが属するデフォルトの自動レベルを示します。任意のボックスをクリックすると、そのレベルへのオブジェクトの追加または削除ができます。これは、コンポーネントを新しいレベルに移動した場合に必要になることがあります。図面上で視覚的に変更しても、カテゴリ化ダイアログでは常にそれに応じて変更されるとは限りません。
