CETデザイナーでは、ファイル形式.dwgまたは.dxfのAutoCADファイルをインポートできます。

AutoCAD図面をCETデザイナーにインポートする方法は3つあります。 ツールコンポーネントタブのCADダイアログボタンを使用するか、Windowsファイルエクスプローラーから図面をドラッグするか、またはファイルメニューからファイルインポートを選択します。 これらの方法のいずれかを使用する前に、以下で説明するように、図面にゼロポイントが配置されていることを確認してください。

CADゼロポイントの挿入

AutoCADファイルをインポートする前に、図面エリアにゼロポイントを挿入する必要があります。 ゼロポイントは、CETデザイナーの図面エリアでのCAD図面の位置を決定し、AutoCADのゼロポイントに対応します。 複数のCAD図面を挿入する場合、ゼロポイントは重要です。 ゼロポイントが設定されていないと、図面が正しく整列しない場合があります。

キーボードショートカットのCtrl + Hを入力して、2Dビューを選択し、CADゼロポイントに画面をパンします。

ゼロポイントを挿入するには、次の手順に従います。

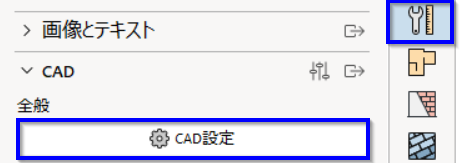

1. ツールコンポーネントタブを選択します。

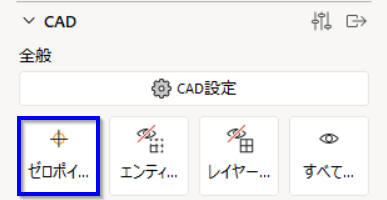

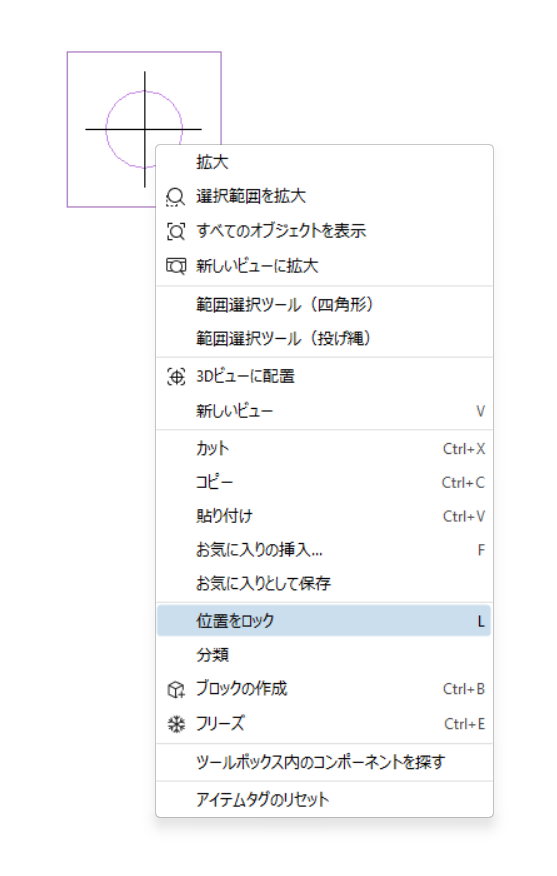

2. CADツールの中から、CADゼロポイントを選択し、2Dまたは3Dビューの適切な位置にクリックします。 ゼロポイントは、デフォルトで図面内のすべてのコンポーネントにスナップします。 この動作を上書きするには、Shiftキーを押しながらゼロポイントを配置します。

CADダイアログまたはファイルメニューから図面をインポートする

以下の手順に従って、CAD図面をインポートします。

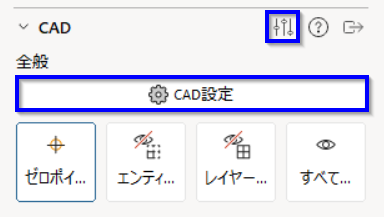

1. ツールコンポーネントタブのCADツールから、CAD設定アイコンをクリックします。

   ファイルメニューのインポート＆エクスポートからファイルインポートを選択し、ファイルをインポートできます。CADプランをダブルクリック、またはクイックプロパティボックスの設定をクリックして、CAD設定を開くこともできます。

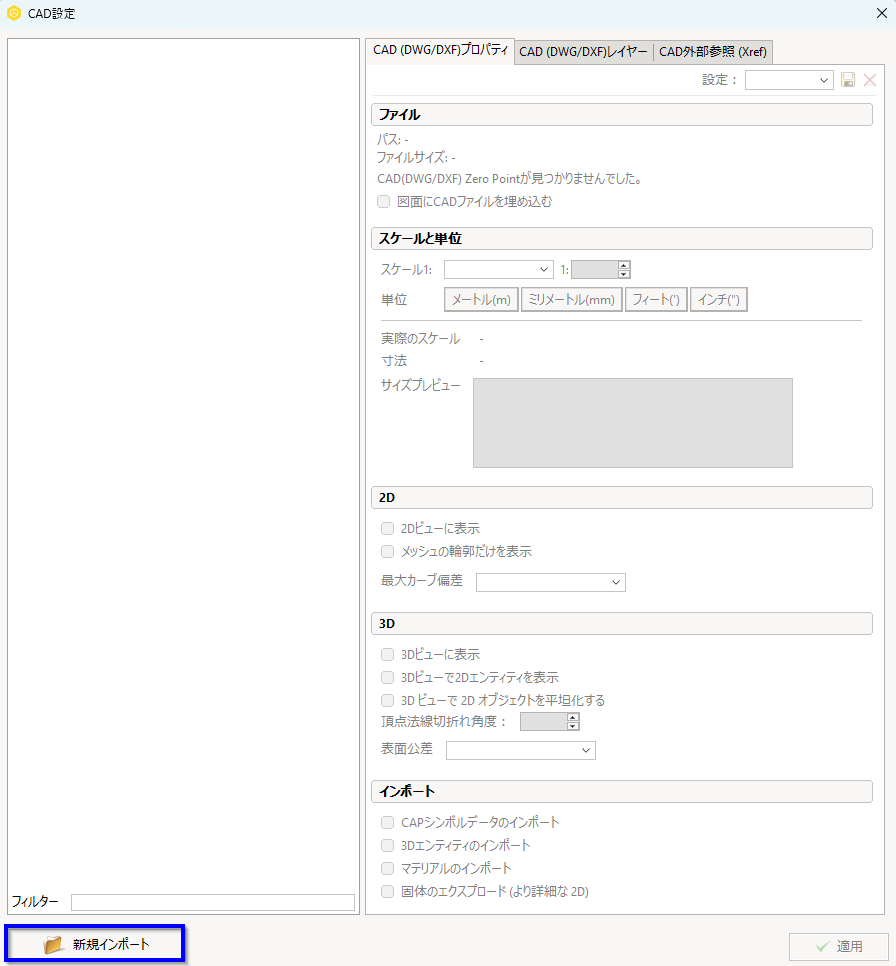

2. 新規インポートをクリックします。



3. 開くダイアログで、ファイルを見つけます。 ファイル名を選択し、開くをクリックします。
4. CADプロパティタブとCADレイヤタブで設定を選択します。
5. 適用された設定で図面をプレビューする場合は、適用ボタンをクリックします。
6. OKをクリックしてダイアログを閉じ、変更を適用します。

ドラッグ&ドロップdwgインポート

1. Windowsファイルエクスプローラーで、挿入するCAD図面を見つけます。
2. クリック&ドラッグしてCETデザイナーの図面に挿入します。

クイックプロパティボックスから、またはCAD図面をダブルクリックするだけで、CAD設定にアクセスできます。

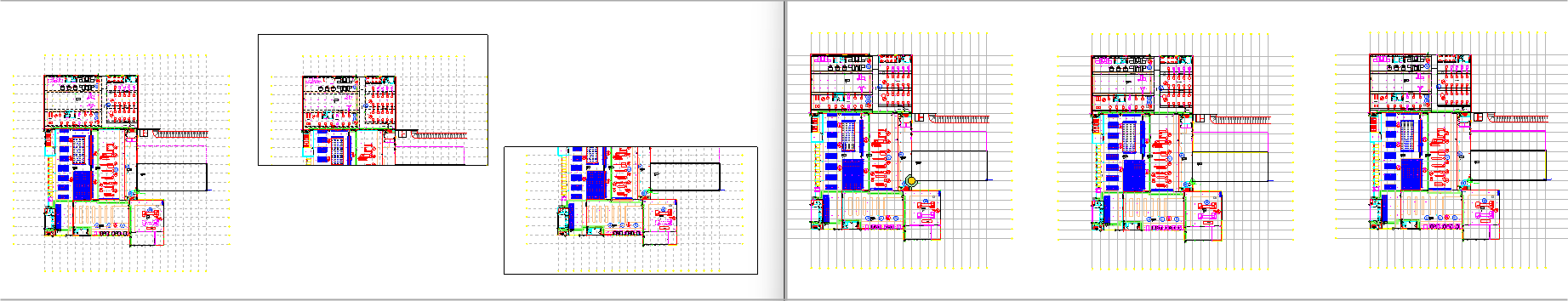

1 MB（または100 m2）未満の図面ファイルをCETデザイナーにドラッグ＆ドロップすると、コンポーネントタブから挿入されたシンボルのように動作し、ファイルがカーソル上にとどまるため、複数回配置できます。 終了したら、Escキーを入力するか、またはカーソルを図面エリア外に移動させ、コマンドを終了します。

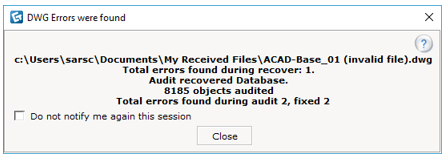

インポート中にエラーが発生した場合、CETデザイナーは警告メッセージを表示します。

このダイアログはCAD図面の配置をブロックしません。通知を非表示にしたい場合は、通知が再び表示されないよう、チェックボックスをオンにします。
