CETデザイナー図面で1つ以上のCADファイルを使用する場合、すべてのファイルの設定は、ツールコンポーネントタブにあるCAD設定ダイアログでコントロールできます。

インポートされたファイル

CET Designerにインポートされたすべての図面がリスト化され、CAD設定ダイアログの左側で管理できます。

	図面内のすべてのCADファイルリスト
	新規インポート
	選択したファイルを図面ビューで見つける
	AutoCADで変更が行われた場合、選択したファイルをリロードする
	選択したファイルを削除

インポートされた、挿入されていない図面は、CADファイルリストで独自のセクションに表示されます。

ファイルをインポート後、CADプロパティとCADレイヤーの2つのタブで設定をコントロールできます。

CADプロパティ

CADプロパティタブの上部にある設定のドロップダウンメニューから、フロアプランまたは3DシンボルのCAD設定プリセットが使用できます。

または、個々のファイルの設定をカスタマイズできます。

CADプロパティタブは5つのセクションに分かれています。

ファイル

左側で選択したロード済みファイルに関する詳細情報を表示します。

図面にCADファイルを埋め込む：.cmdrwファイルを、オリジナルのAutoCADファイルにアクセスできない人と共有していている可能性がある場合、またはAutoCADファイルがネットワークの場所に保存されていて、アクセス権限のない場所で作業する可能性がある場合は、このオプションをオンにします。それ以外の場合、AutoCADプランは相互参照のように、ファイルが保存されているファイルパスからのみファイルを参照します。

スケールと単位：

オリジナル図面のスケールを、いずれかのボタン（1、10、50など）を使用するか、または右側のテキストボックスに値を入力して選択します。 最後に、オリジナル図面に使用された距離の単位を選択します。 実際のスケールと寸法が計算され、下に表示されます。 サイズのプレビューは、人間と比較しておおよそのスケールを提供します。 これは正確なサイズではなく、あくまでも参考用です。

2D

2DビューでのCADファイルの動作をコントロールします。

2Dビューに表示：図面を2D図面ビューに表示します。

メッシュの輪郭だけを表示：見栄えをよくするために表示する線を減らします。 3Dオブジェクト用に作成された余分な線を非表示にします。

3D

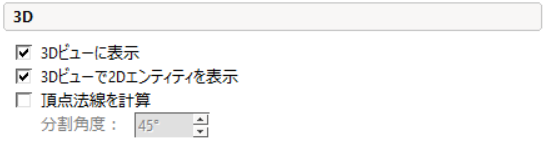

3DビューでのCADファイルの動作をコントロールします。

3Dビューに表示：図面を3D図面ビューに表示します。

3Dビューで2Dエンティティを表示：AutoCADで2Dでのみに描画される線を表示します。

頂点法線を計算：多面的な表面の粗いエッジの外観を滑らかにします。 CETデザイナーは通常、表面を計算し、2つ以上隣接する面に色をブレンドします。 分割角度は、CETデザイナーがエッジを判断する角度です。 デフォルトは45度で、 45度を超える角度はエッジと見なされます。 45度未満の角度は滑らかになります。 エッジを45度未満として定義するには、スムージング角度を小さくします。

インポート（変更にはdwgのリロードが必要）

価格データのインポート：.dwgファイルとしてインポートされたCAPシンボルから既存の価格と部品情報を計算にインポートします。

CAD設定のプリセット

CADプロパティタブの上部にある設定から、フロアプランと3Dシンボルの2つのプリセットが選択できます。 CADプランが2Dファイルまたは3Dファイルであるかに基づいて、2つのうちの1つを選択します。

既存の2つのプリセットに加えて、いくつかの簡単な手順で独自のプリセットを作成できます。

1. 新しい希望のプリセットに合わせてCADプロパティを調整します。
2. 調整後、プリセットの名前に(変更済み)が表示されます。

3. ドロップダウンメニューの横にある保存アイコンをクリックします。
4. 保存場所を選択します。

このプリセットは、いつでもドロップダウンメニューから使用できるようになります。 共有または再利用可能な再利用可能ファイル（.cmdwgset）としても保存されます。
