補助線（ヘルプ線）

補助線（ヘルプ線）は、作図エリアや座標グリッド上で交点を作成するために使用できる製図補助ツールです。

例: 既存の壁の中央から補助線を引きたい場合、以下の手順に従ってください。

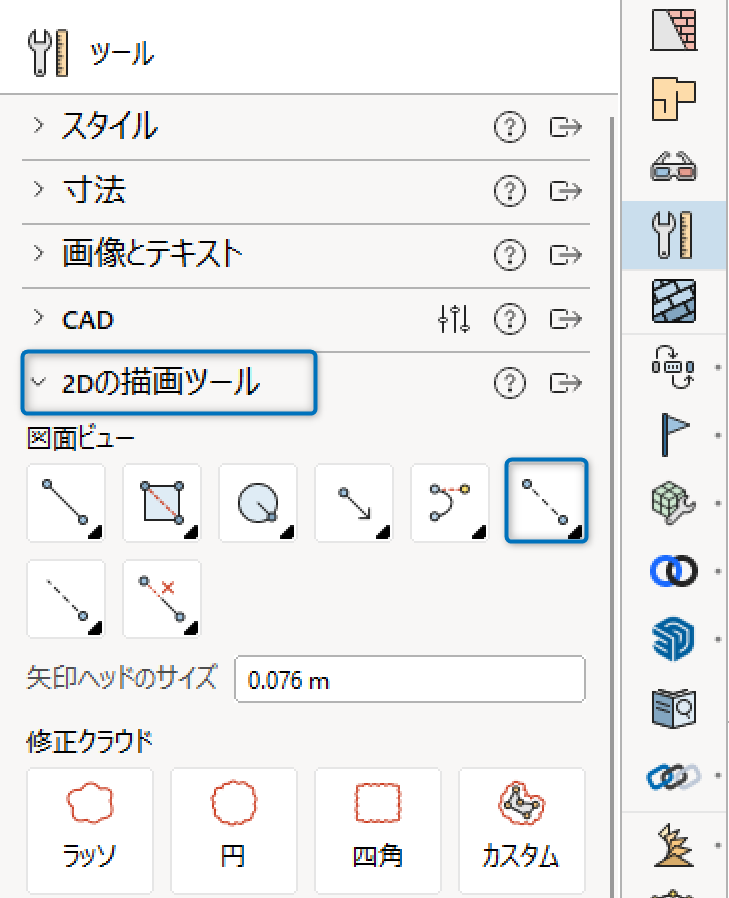

1. ツールエクステンションタブの2Dの描画ツールセクションから、補助線（ヘルプ線）ツールを選択します。

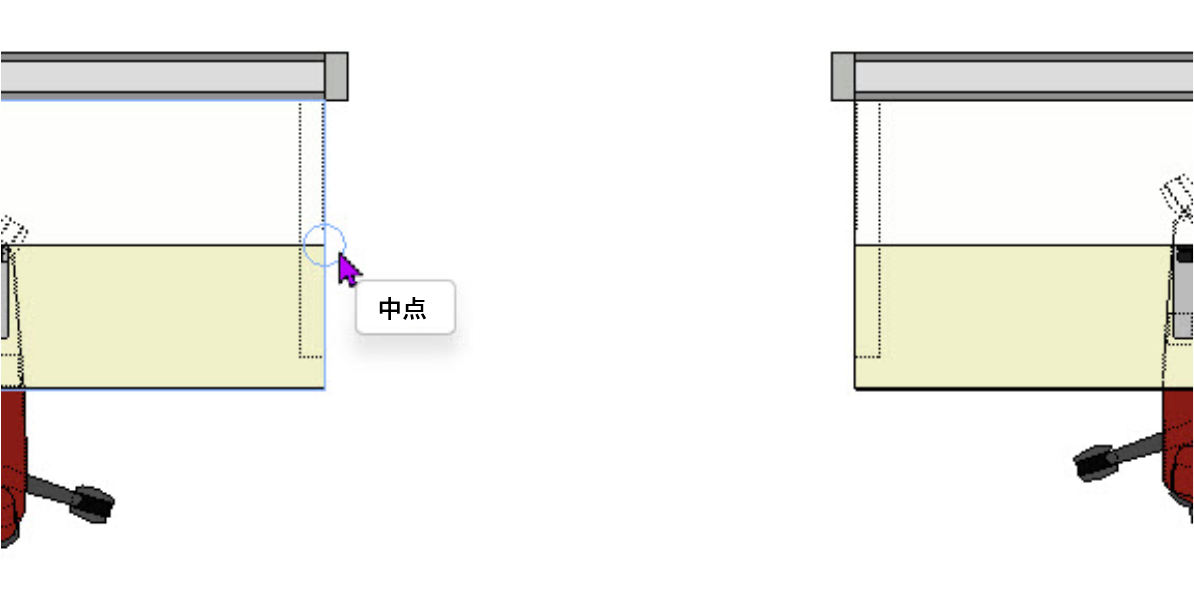

2. カーソルを壁の中央に移動し（自動的に中点が検出されます）、クリックします。

3. 表示されるプロパティBOXに、補助線の長さと角度を入力します。

4. キーボードのEnterキーを押すか、左クリックして補助線の配置を完了します。

5. 作業が完了したら、キーボードのEscキーを押すか、カーソルを作図エリアの外に移動してコマンドを終了します。

補助点（ヘルプ点）

作図エリアに補助点を配置することで、他のコンポーネントを接続するポイントを設定できます。

例: 壁の端から40インチの位置に補助点を配置したい場合、以下の手順に従ってください。

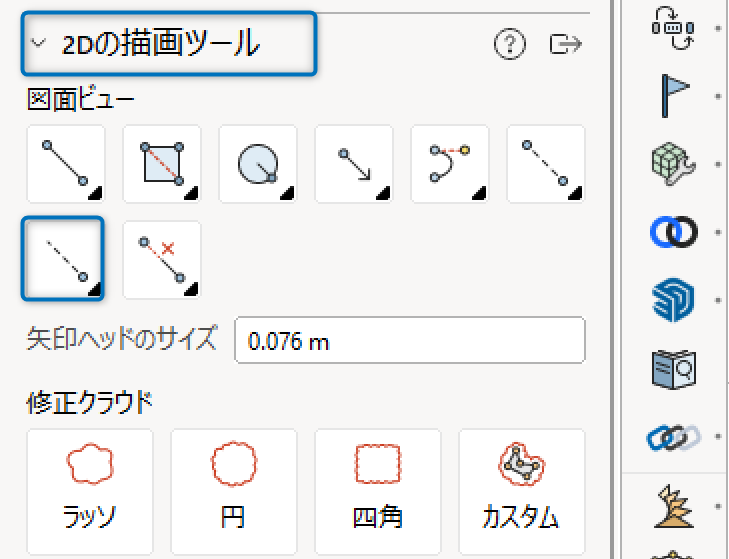

1. ツールエクステンションタブの2Dの描画ツールセクションから、補助点（ヘルプ点）ツールを選択します。

2. カーソルを壁の端に移動し（自動的に端点が検出されます）、クリックします。

3. 表示されるプロパティBOXに、希望の長さと角度を入力します。

4. キーボードのEnterキーを押すか、左クリックして補助点の配置を完了します。

5. 作業が完了したら、キーボードのEscキーを押すか、カーソルを作図エリアの外に移動してコマンドを終了します。

6. このポイントに別の壁を接続できます。

定規

定規ツールは、作図エリア内のオブジェクト間の距離を測定する補助ツールです。このツールはアニメーションで瞬時に測定結果を表示し、図面上に痕跡を残しません。印刷物に表示する測定値を追加したい場合は、寸法ツールを使用してください。

作図エリア内の2つのオブジェクト間の距離を測定するには、以下の手順に従ってください。

1. 2Dビューまたは3Dビューのツールバーから定規ツールを選択するか、キーボードでCtrl + Mを押します。
2. 作図エリア内の2点のうちの1つにカーソルを移動します。オブジェクトの周囲に青い枠が表示されます。:

3. クリックして、測定を開始する点を設定します。

4. クイックプロパティBOXでグラフィックオプションから寸法を選択します。

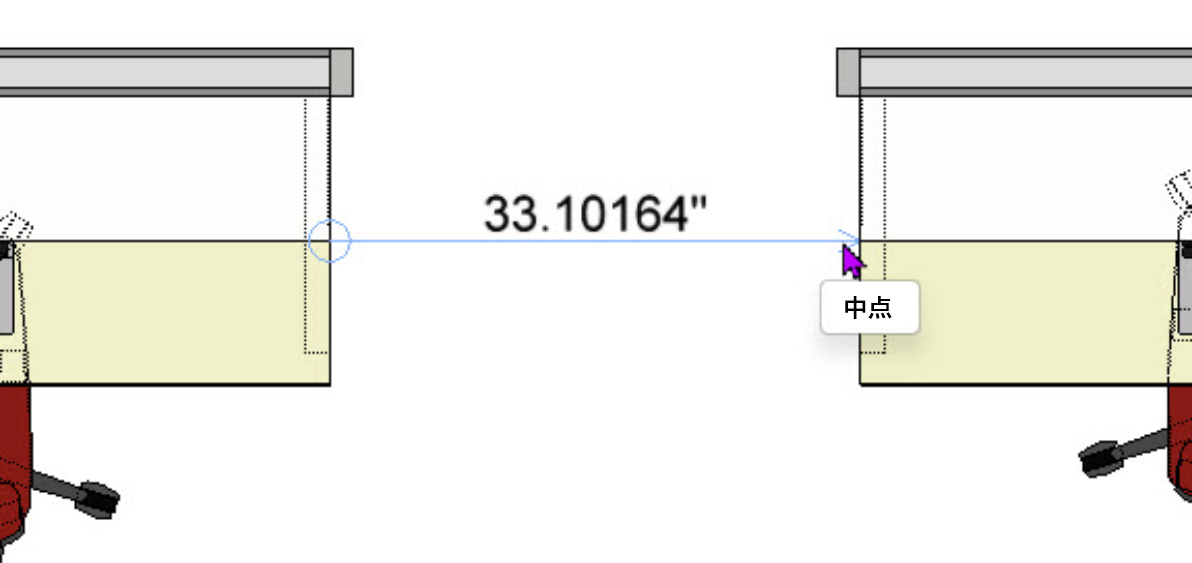

5. カーソルをもう一方のオブジェクトに移動します。カーソルに青い矢印が付き、最初に設定した点とカーソル間の寸法が表示されます。



6. 測定対象の端にカーソルを合わせて寸法を読み取ります。
7. クリックして矢印をカーソルから離します。引き続き作図エリアで距離を測定したい場合は、同じ操作を繰り返してください。
8. 作業が完了したら、キーボードのEscキーを押すか、カーソルを作図エリアの外に移動してコマンドを終了します。

X、Y、およびZの寸法をまとめて測定することもできます。これはオブジェクトの配置や検査時によく使用されます。単に平面距離を測るのではなく、完全な3D位置で作業を行います。

主に以下の場合に使用されます：

• 壁面キャビネットを正しい高さに取り付ける場合
• 床上の照明器具の位置決め
• オブジェクト間の垂直クリアランスの確認
• ADA / エルゴノミクスの高さ基準の遵守確認
• 多層構造や床上げ設計での作業

3D作図エリア内でオブジェクト間の距離＋Z（高さ）を測定するには、以下の手順に従ってください。

1. 3Dビューのツールバーから定規ツールを選択するか、キーボードでCtrl + Mを押します。

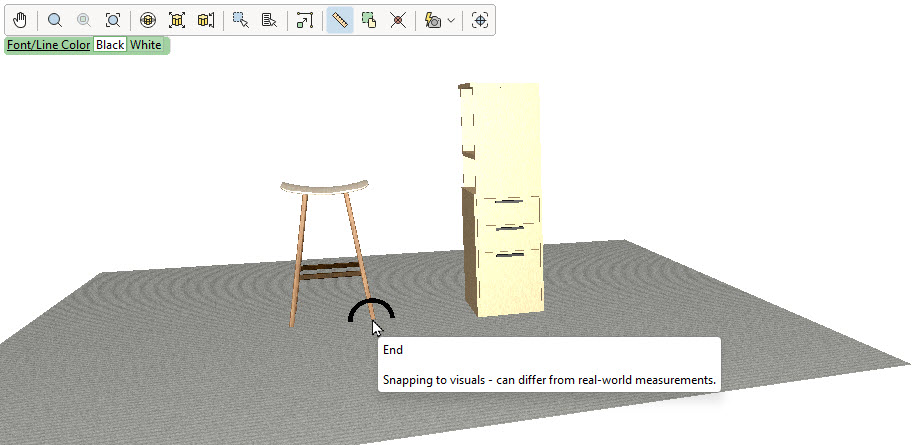

2. 作図エリア内の2点のうちの1つにカーソルを移動します。カーソルに黒または白の円が表示されます。:

3. クリックして、測定を開始する点を設定します。

4. クイックプロパティBOXのグラフィックオプションから寸法+Zを選択します。

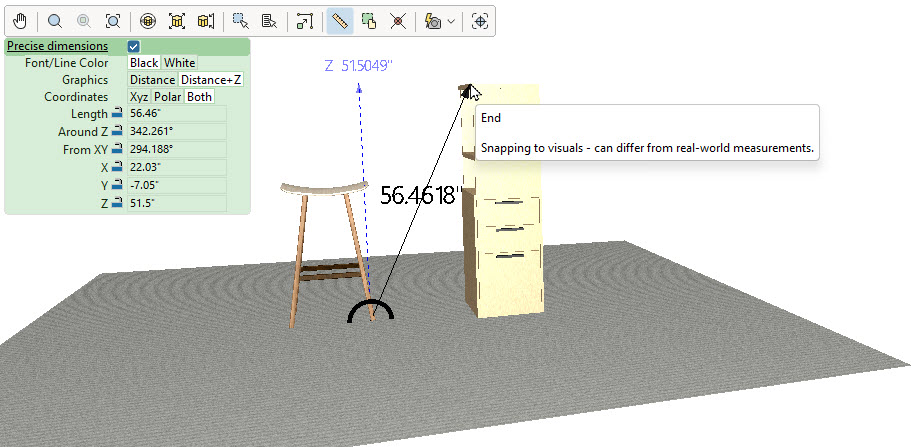

5. カーソルをもう一方のオブジェクトに移動します。カーソルに黒または白の矢印が付き、最初に設定した点とカーソル間の距離が表示されます。Z方向の距離は薄い青色で表示されます。:

   測定対象の端にカーソルを合わせて距離を読み取ります。
6. クリックして矢印をカーソルから離します。引き続き作図エリアで距離を測定したい場合は、同じ操作を繰り返してください。
7. 作業が完了したら、キーボードのEscキーを押すか、カーソルを作図エリアの外に移動してコマンドを終了します。
