修正クラウドツールは、修正された図面エリアをマークするために使用します。 マークされたエリアは印刷に表示されます。 修正クラウドツールは、通常の2D図面ビューと、描く(紙)タブにある用紙ビューで使用できます。

4つの修正クラウドツールがあります。

		修正クラウドを囲む：マークしたいオブジェクトやエリアを囲みます。 カーソルを移動するとクラウドが形成され、クリックしてクラウドを作成します。
		修正クラウドを円で囲む：円、またはだ円の修正クラウドを作成します。
		修正クラウドを四角で囲う：3回のクリックで、長方形の修正クラウドを作成します。
		修正クラウド：カスタムシェイプの修正クラウドを作成します。

修正クラウドを描画するには、いずれかのツールを選択して、以下の手順に従います。

修正クラウドを囲む

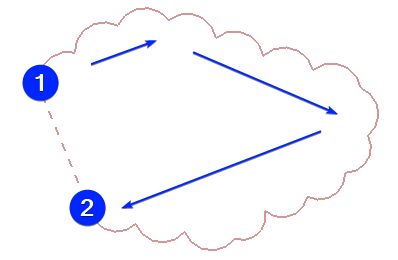

1. 2D図面ビューで1回クリックをして、修正クラウドの最初のアーチの開始点を配置します。

2. クラウドが目的の形状の長さになるまでカーソルを目的の方向に移動してクリックします。 その後、アーチの最終点が最初の点まで延長され、修正クラウドが作成されます。

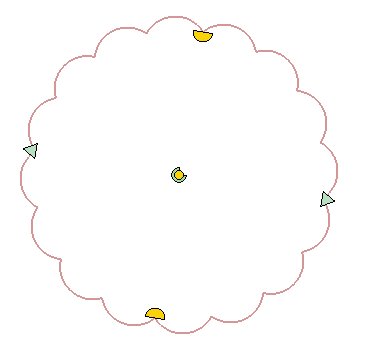

3. 配置後、黄色のスナップポイントをクリック＆ドラッグしてアーチのサイズを変更したり、中央の円ノードを使用して回転したりします。



修正クラウドを円で囲む(円)

1. 2D図面ビューで1回クリックをして、開始点を円クラウドの中心点として配置します。

2. カーソルを中心点から離して直径寸法を決定し、確認したらクリックします。または、2回目のクリックの直前にプロパティボックスに目的の直径寸法を入力することもできます。


3. 配置後、黄色のスナップポイントをクリック＆ドラッグし、円のサイズを変更したり、中央の円ノードを使用して回転したりできます。





修正クラウドを円で囲む(楕円)

1. 2D図面ビューで1回クリックをして、楕円クラウドの中心点として開始点を配置します。

2. 2番目の点を配置する前に、プロパティボックスで、楕円オプションに切り替え/選択してください。

3. 次に、目的の幅、高さ、角度、SPACEキーを入力します。 または、幅に値を入力してから、中心点から離れるようにカーソルをドラッグします。 このようにして、楕円のサイズと形状を調整できます。


4. 配置後、黄色のスナップポイントをクリック＆ドラッグして楕円のサイズを変更したり、中央の円ノードを使用して回転したりできます。





修正クラウドを四角で囲む

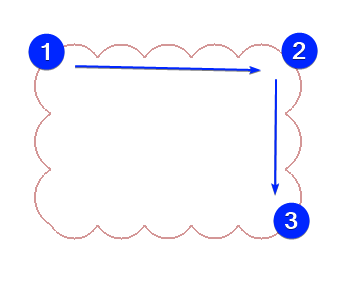

1. 2D図面ビューで1回クリックをして、長方形クラウドの開始点を配置します。

2. クリックすると、カーソルがクラウドの2番目の点に切り替わります。 カーソルを目的の方向に移動して長方形クラウドの幅を決定し、クリックします。

3. カーソルが3番目の点に切り替わります。これにより、長方形クラウドの深さが決まります。 最後にもう一度クリックして確定します。

4. 配置後、黄色のスナップポイントをクリック＆ドラッグしてサイズを変更したり、中央の円形ノードを使用して回転したりできます。

修正クラウド

1. 1回クリックをして開始点を設定し、次にカーソルを移動して、囲いたいエリア全体の周りに移動し、目的の形状を作成します。

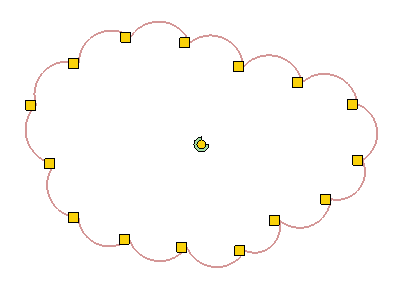

2. 各クリックは、最終的な形状のストレッチノードの場所になります。

3. 最後のアーチを最初のアーチと接続して、修正クラウドを閉じます。 点が重なっていることを確認するには、ヘルプテキストに「最後」と表示されているかを確認します。 最後にもう一度クリックをして形状を完成させます。 直線は赤いアーチに置き換えられます。



4. 配置後、黄色のスナップポイントと緑の三角形をクリック＆ドラッグすると、修正クラウドの形状を変更したり、中央の円ノードを使用して回転したりできます。


修正クラウドのプロパティを変更する

修正クラウドを描画した後、選択して、プロパティボックスから設定を調整できます。 編集をクリックしてオプションを展開します。

床からの高さ：図面ビューで2Dシェイプの状態を調整する。
2D位置：2Dシェイプを2D図面ビューで他のオブジェクトの前または後ろに表示します。
線のスタイル：プルダウンを使用して定義済みのスタイルを選択するか、または編集をクリックして幅（太さ）、タイプ（実線、破線など）などをカスタマイズします。
