3点で定義されたアーチ型の壁は、3つの選択された接続点があるときにアーチ型の壁を配置するために使用されます。

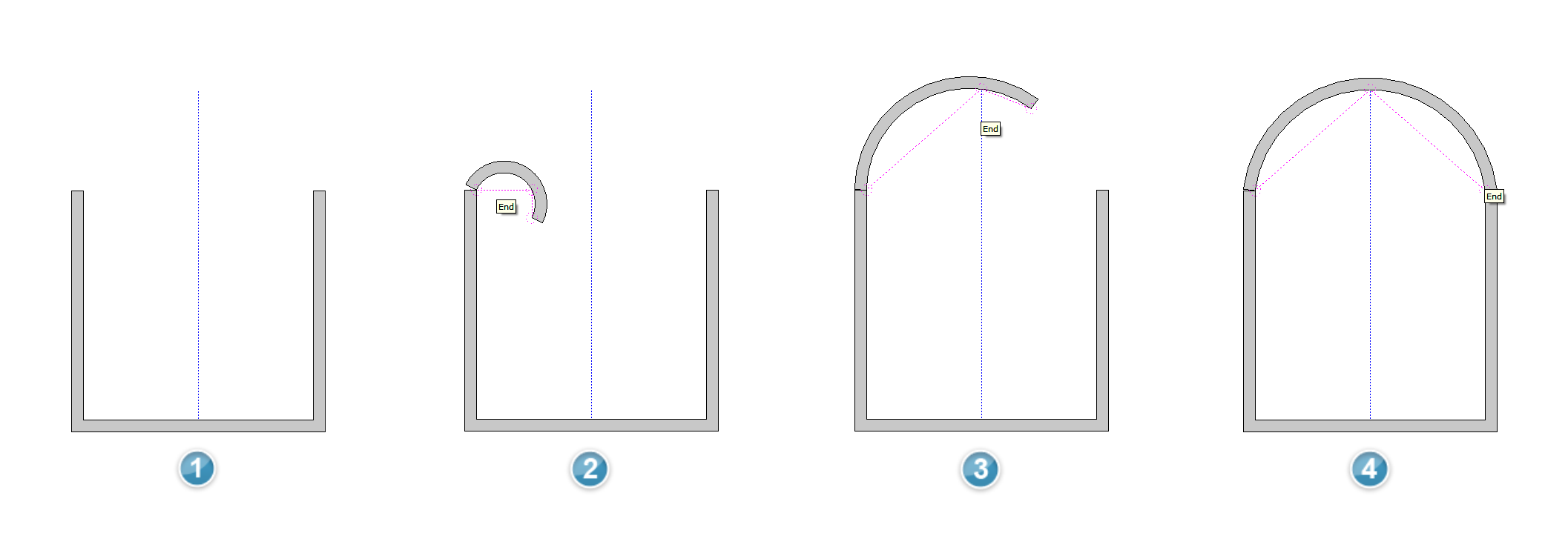

以下の例のように、このタイプのアーチ型の壁を配置するには、次の手順に従います。
- 3つの直線の壁と、壁の下中央から延びる1本のヘルプ線を配置します。
- コンポーネントタブから3点によるアーチ型の壁を選択し、1つの壁の端にスナップさせます。 最後という単語が表示されたら、その場所でクリックします。
- ヘルプ線の先端に移動させ、クリックします。
- 最後に、カーソルを既存の他の壁の端に移動させ、クリックします。
- 終了したら、キーボードのEscキーを押すか、またはカーソルを図面エリアの外に移動させ、コマンドを終了します。
アーチ型の壁と直線の壁は1つのグループとして結合せず、図面内では2つの個別のオブジェクトとして機能します。
局面壁は、ツールコンポーネントタブのカスタムシェイプツールと端に壁を挿入ツールを使用して配置することもできます。
