2つの接線で定義されたアーチ型の壁は、2つの接続する壁の間に曲線を配置するために使用されます。
2つの直線の壁の既存コーナーをアーチ型にするには、次の手順に従います。
- コンポーネントタブから2つの接線内の薄いアーチ型の壁を選択し、コンポーネントを配置する最初の壁の端にスナップさせます。 最後という単語が表示されたら、左クリックを1回して配置します。

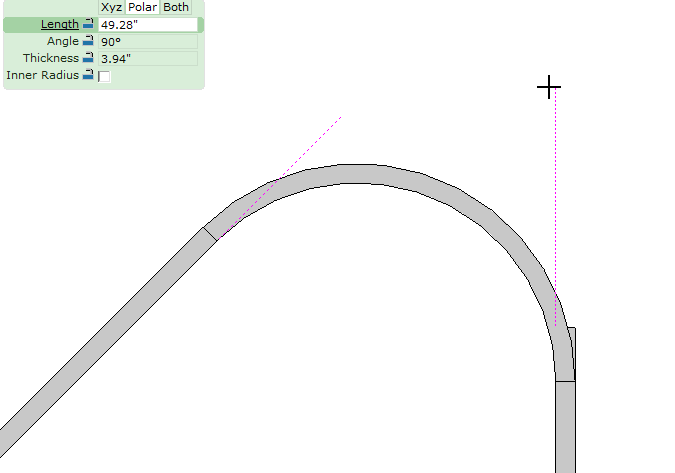

- 2本の平行なピンクの破線が表示されます。最初の線はカーソルに接続されています。 最初の線を移動させ、線が既存の壁の延長になるように接続して左クリックします。
- 接続する他の直線の壁の内側にカーソルを移動させクリックします。
- ピンクの破線が再び表示されます。 これで2つ目の線がカーソルに接続されました。 接続された線が2番目の既存の壁の延長になるように移動させクリックします。
- 終了したら、キーボードのEscキーを入力するか、カーソルを図面エリアの外に移動させ、コマンドを終了します。
アーチ型の壁と直線の壁は1つのグループとして結合せず、図面内では2つの個別のオブジェクトとして機能します。
曲面壁は、ツールコンポーネントタブのカスタムシェイプツールと端に壁を挿入ツールを使用して配置することもできます。
