寸法は図面のどこにでも配置でき、寸法ツールはツールコンポーネントタブにあります。 2Dと3Dの両方で対角線/たて/横に測定するためのツールと、角度の大きさ、直径、チェーン寸法のツールがあります。

寸法を配置する

対角線、たて、横の寸法は、同じツールを使用して2Dビューと3Dビューに配置されます。

寸法を配置するには、次の手順に従います。

1. ツールコンポーネントタブに移動し、寸法ツールを選択します。




2. カーソルを2Dまたは3Dの図面ビューに移動し、寸法を開始する場所をクリックします。
3. カーソルを移動して、寸法を終了する位置でもう一度クリックします。
4. カーソルを移動して、線の高さが寸法テキストと測定される距離の間の距離になるようにします。または、プロパティボックスに正確な距離を入力します。




5. 最後にもう一度クリックして、寸法を配置します。


寸法を配置する際、3回目のクリックの前に、対角線、たて、または横が選択できます。

3Dで寸法ツールを使用するには、ツールコンポーネントタブ、2Dツールバー、またはキーボードショートカット「D」を使用してツールを選択した後、カーソルを3Dビューに移動します。

寸法の変更

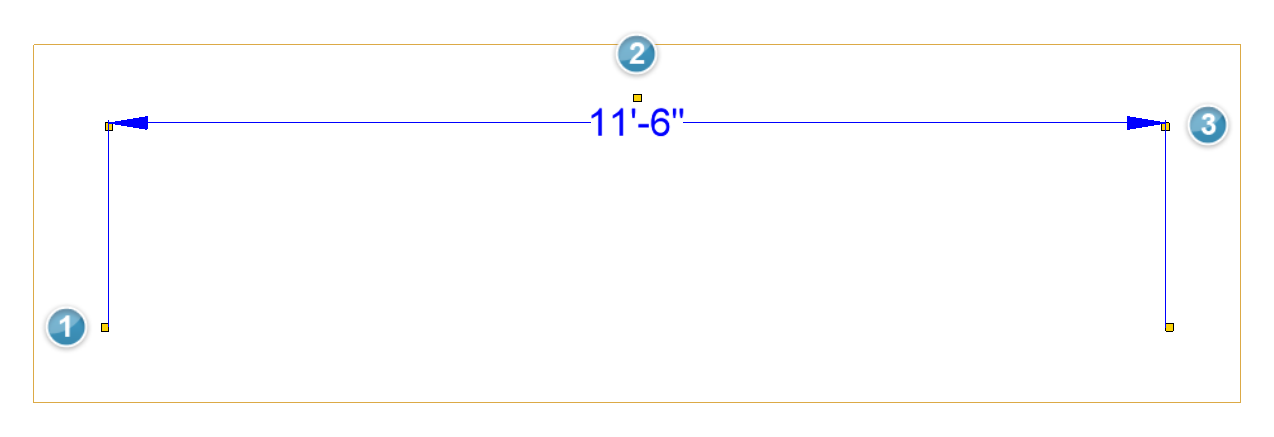

図面で寸法を選択し、黄色のストレッチノードを使用して、テキストの距離、高さ、または配置を調整します。

1. クリック＆ドラッグをし、寸法の距離を調整します。
2. クリック&ドラッグをし、テキストの配置を線の上、下、または線に沿った任意の場所（ラインの外側を含む）に移動します。
3. クリック＆ドラッグをし、距離とテキスト線の間の線の高さを調整します。

寸法プロパティ

各寸法については、プロパティボックスからプロパティが変更できます。 各寸法タイプには、異なるプロパティセットがあります。 それらを変更するには、2Dまたは3Dで寸法を選択して、プロパティボックスを表示します。

テキストの表示：寸法とともにテキストを表示する方法を選択します。寸法だけ、テキストのみ、テキスト＆寸法、別の線上のテキストと寸法、または複数の線上のテキストと寸法。
文字：寸法テキストと一緒に、または寸法テキストの代わりに表示するテキストを入力します。
線の長さ：寸法の線の長さを増減します。 図面ビューの寸法の一番上の線のストレッチノードを使用して行うこともできます。
回転したテキスト：このボックスをオンにすると、テキストが横/縦に切り替わります。
テキストスタイル：プルダウンを使用して定義済みのスタイルを選択するか、編集をクリックしてフォント、フォントの高さ、フォントカラーなどをカスタマイズします。 スタイルエディターで作成する、さまざまなテキストスタイルから選択します。
寸法スタイル：プルダウンを使用して定義済みのスタイルを選択するか、編集をクリックして距離単位、矢印のタイプなどをカスタマイズします。 スタイルエディターで作成する、さまざまな寸法スタイルから選択します。
外の矢印：矢印の先を寸法線の外側に配置し、間の線を削除します。
背景を塗りつぶす：このボックスをチェックして、背景色を選択します。
背景カラー：背景色を変更するには、このボックスをクリックします。
線のスタイル：プルダウンを使用して定義済みのスタイルを選択するか、編集をクリックして幅（太さ）、タイプ（実線、破線など）などをカスタマイズします。 スタイルエディターで作成する、さまざまな線スタイルから選択します。
