半径寸法ツールを使用すると、図面の 2D ビューで円形の形状やオブジェクトの半径または直径の寸法を作成できます。以下の例では、円形のテーブルの寸法を測定します。

1. ツールエクステンションタブに移動し 、半径寸法ツールを選択します。



2. カーソルを2D図面ビューに移動します。ビューの左上隅にあるクイックプロパティボックスで、関連性（関連付け）チェックボックスがオンになり、寸法をスナップしたオブジェクトが青色で強調表示されます。タイプオプションを使用して、半径寸法または直径寸法のどちらを作成するかを選択します。適切な測定値を自動的に計算・表示します。



   半径寸法



   直径寸法





3. 寸法を図面ビューに追加する場合は、一度クリックします。

   半径寸法


   直径寸法



4. さらに寸法を追加するには、手順3を繰り返してください。
5. 作業が完了したら、Esc キーを押すか、カーソルを作図ビュー外に移動してツールを解除します。


半径または直径の寸法を編集する

図面で寸法を選択すると、黄色の伸縮ノードを使用して寸法やテキストの位置を調整できます。

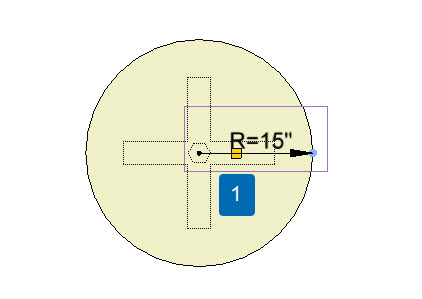

1. 黄色のスナップポイントをクリックし、それを回転ポイントとして使用して寸法の位置を変更します。寸法線に沿ってカーソルを上下に移動すると、寸法テキストの位置が変わります。

   寸法線の上部にある小さな青い点は、その寸法が関連付けされていることを示しています。


   半径寸法


   直径寸法




半径と直径の寸法特性

各寸法のプロパティは、クイックプロパティボックスで変更できます。寸法タイプごとに異なるプロパティセットが設定されています。変更するには、2D作図ビューまたは3D作図ビューで寸法を選択して、クイックプロパティボックスを表示します。

• テキストスタイル: テキストの種類を選択します。編集を展開してカスタマイズできます。
• 寸法スタイル: 寸法の種類を設定します。 編集を展開してカスタマイズできます。
• 線のスタイル:線の種類を設定します。編集を展開してカスタマイズできます。
• テキストのハイライト表示：このチェックボックスをオンにすると、テキストのバックグラウンドにハイライトが表示されます。チェックを入れた場合は、ハイライトの色を選択することができます。

関連付けされた半径、および直径寸法の一般的な挙動

半径または直径の寸法が関連付けされた寸法である場合は、次の点に注意してください。

• 寸法線に沿って黄色の伸縮ポイントをクリックして移動しても、寸法は再度関連付けされません。再度関連付けするには、「R」または寸法テキストをクリックして移動する必要があります。
