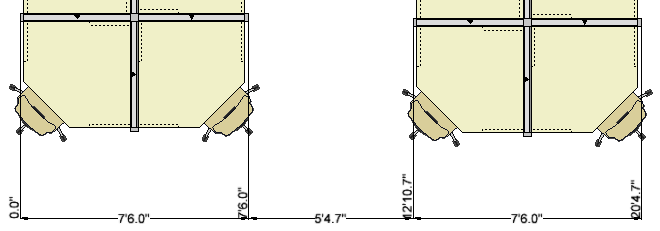

チェーン寸法ツールを使用すると、連続したいくつかの距離をすばやく測定し、総距離の合計を簡単に表示できます。

チェーン寸法ツールを使用するには、次の手順に従います。

1. ツールコンポーネントタブからチェーン寸法ツールを選択します。


2. クリックして、最初の測定の開始点を設定します。
3. 寸法を測定したい次の点にマウスポインターを移動してクリックします。

4. クリックして寸法線の高さを決定します。
5. 必要な距離の寸法の測定が終わるまでクリックし続けます。
6. カーソルを図面エリアの外に移動するか、またはEscキーを押して、チェーン寸法ツールのコマンドを終了します。

チェーン寸法のプロパティ

緑のプロパティボックスからプロパティを変更します。

チェーン寸法ツールのプロパティ

線の長さ：寸法線の高さを増減します。
回転したテキスト：セグメント寸法を示すテキストを90度回転します。
テキストスタイル：プルダウンを使用して定義済みのスタイルを選択するか、または編集をクリックしてカスタマイズします。 スタイルエディターから独自のスタイルを作成して編集します。
寸法スタイル：プルダウンを使用して定義済みのスタイルを選択するか、編集をクリックして距離単位、矢印のタイプなどをカスタマイズします。 スタイルエディターで作成する、さまざまな寸法スタイルから選択します。
背景を塗りつぶす：このボックスをチェックして、背景色を選択します。
線のスタイル：プルダウンを使用して定義済みのスタイルを選択するか、編集をクリックして幅（太さ）、タイプ（実線、破線など）などをカスタマイズします。 スタイルエディターで作成する、さまざまな線スタイルから選択します。
寸法の表示：チェーン寸法に表示する寸法テキストを選択します。

• すべて=各セグメントの寸法およびすべてのセグメントの現在の合計
• メイン=各セグメントの寸法のみ
• 横=各セグメントのサイドラインに表示される現在の合計のみ
• なし=寸法テキストは表示されません
