スタイルエディターの寸法タブで、新しいスタイルを作成したり、定義済みのスタイルを変更したりできます。

コンポーネントグループ

コンポーネントグループは、スタイルを受け入れることができるオブジェクトのタイプです。 寸法のコアコンポーネントグループは1つだけです。 スタイルはすべてのタイプの寸法に適用できます。 特定の拡張機能は、以下で示されているものと同じように機能するコンポーネントグループを追加します。

スタイル

スタイルの見出しの下に、選択したコンポーネントグループで使用できるすべての使用可能なスタイルが表示されます。 自分のスタイルと外部の図面からのスタイルの両方が表示されます。 希望するスタイルを含む図面を送信することにより、同僚とスタイルを共有できます。 同僚が図面を開いた際、スタイルをグローバルに保存することができ、他の図面で自由にスタイルを使用できます。 スタイルファイルを直接送信して共有することもできます。 新しいスタイルは、エクスプローラーのCET Designerのドキュメント＞スタイルで.cmstlファイルとして保存および検索できます。 これらは、.cmstlファイルをコンピューターの同じ場所に保存することで他のユーザーと共有できます。

スタイルエディターには、4つの標準スタイルツールがあります。

	新しいスタイルを追加：クローンの選択を新しいスタイルとして追加します。 新しいスタイルは、エクスプローラーのCET Designerのドキュメント＞ スタイルで.cmstlファイルとして保存および検索できます。 これらは、.cmstlファイルをコンピューターの同じ場所に保存することで他のユーザーと共有できます。
	スタイルの削除：選択したスタイルを削除します。 デフォルトのスタイルは削除できません。
	グローバルにスタイルを保存：他の図面でスタイルを使用する場合は、最初にスタイルをグローバルに保存する必要があります。 スタイルはハードドライブに保存されます。
	スタイルをデフォルトにリセット：スタイルをデフォルト値に戻します。

プロパティ

すべての寸法スタイルで、次のプロパティを変更できます。

テキストの整列：テキストを寸法線の外側、中心、または内側のどちらにするかを選択します。
距離単位1：プルダウンメニューで目的の単位（メートル、インチなど）を選択します。 コントロールパネルで設定した距離単位がデフォルトになり、ここで上書きができます。
正確度1：最初の寸法の正確度を小数または分数の増加で決定します。
距離単位2：追加の距離単位を含めることができます。 ドロップダウンメニューで目的の距離単位を選択します。
正確度2：追加の距離単位の正確度を変更します。
スタック距離：2つの異なる距離単位を指定してこのオプションを選択すると、値は同じ行ではなく別々に表示されます。
ゼロ区分を非表示：距離単位に小数がある場合、末尾のゼロを非表示にします。
矢印ヘッドのサイズ：入力フィールドに値を入力して、矢印のサイズを選択します。 寸法は、コントロールパネルで選択した距離単位に基づいています。
矢印ヘッド1：寸法上の矢印ヘッドのタイプを個別に変更できます。 つまり、同じ寸法に2つの異なるタイプの矢印ヘッドを付けることができます。
矢印ヘッド2：2番目の矢印ヘッドのタイプを変更します。これは、同じ寸法の最初の矢印ヘッドと異なる場合があります。

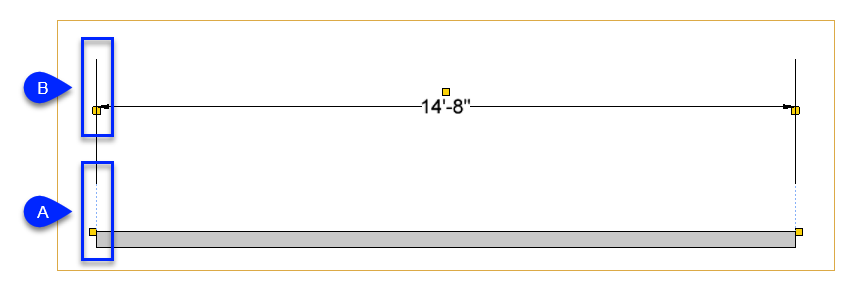

ギャップ：寸法のスナップポイントと図面で測定されるコンポーネントの間にスペースを追加します。 （A）
線の端の長さ：寸法の線の端を、テキストのある線を超えて延長します。 （B）

プレビュー

新しいスタイルが図面ビューにどのように表示されるかを確認します。 変更は即座に表示されるため、結果を確認できます。
