立面図

立面図ツールは、以下に基づいて立面図を作成します。

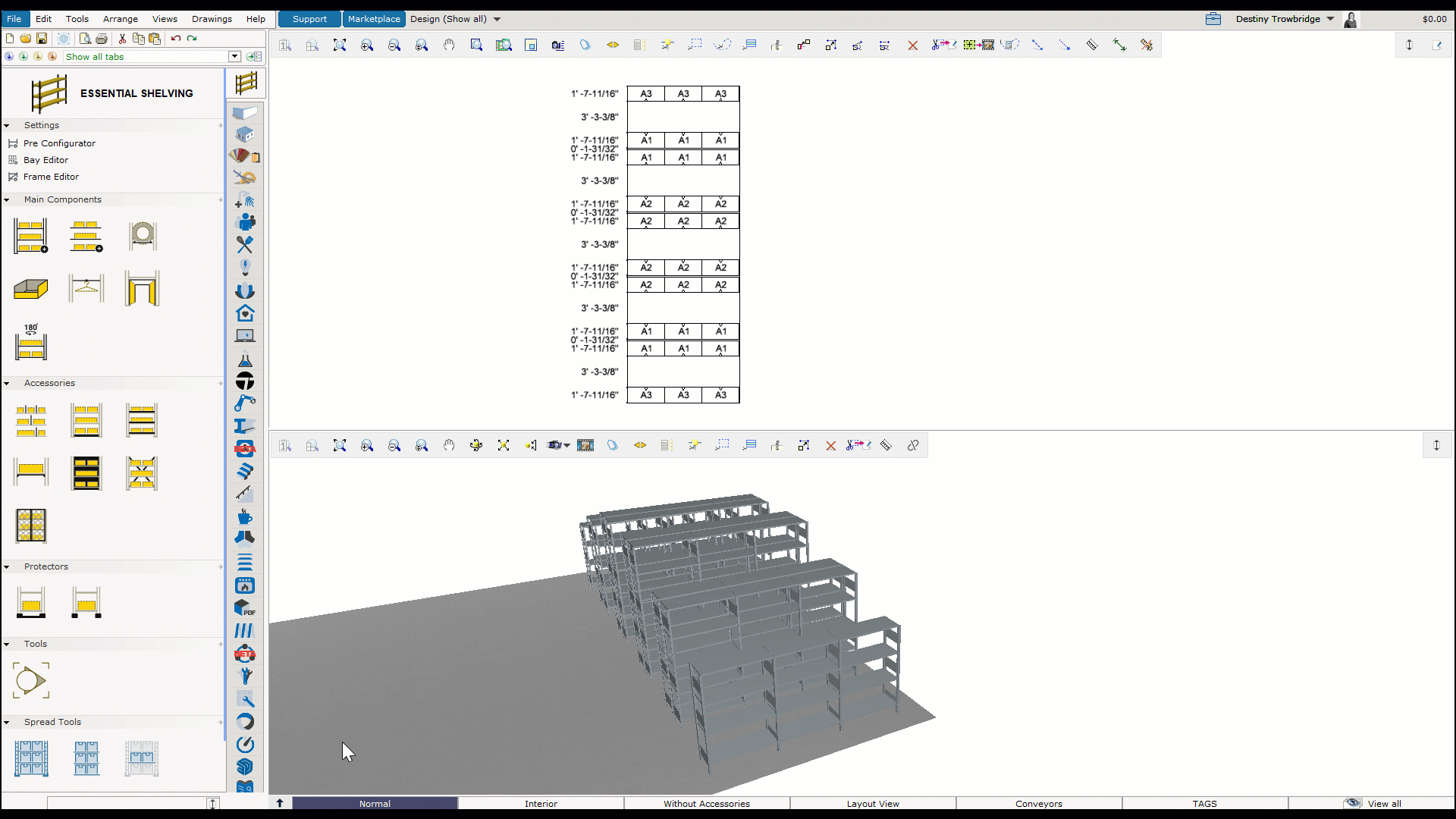

プロジェクトに立面図を追加するには、次の手順に従います。

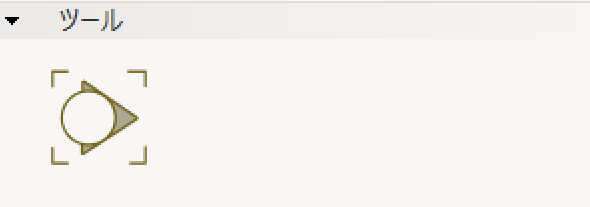

1. ツールコンポーネントの立面図ボタンをクリックします。
2. 2D図面で立面図作成対象の製品を探します
3. 2D図面で製品の横をクリックして選択ボックスをアクティブにします
4. 選択ボックスを使用して製品の側面/角度をキャプチャします
5. 矢印が立面図ビューを表示したい方向を指していることを確認します
6. 立面図矢印をダブルクリックして表示します
7. 立面図 ビューウィンドウを使用して、マークアップや寸法の追加、印刷を行います。

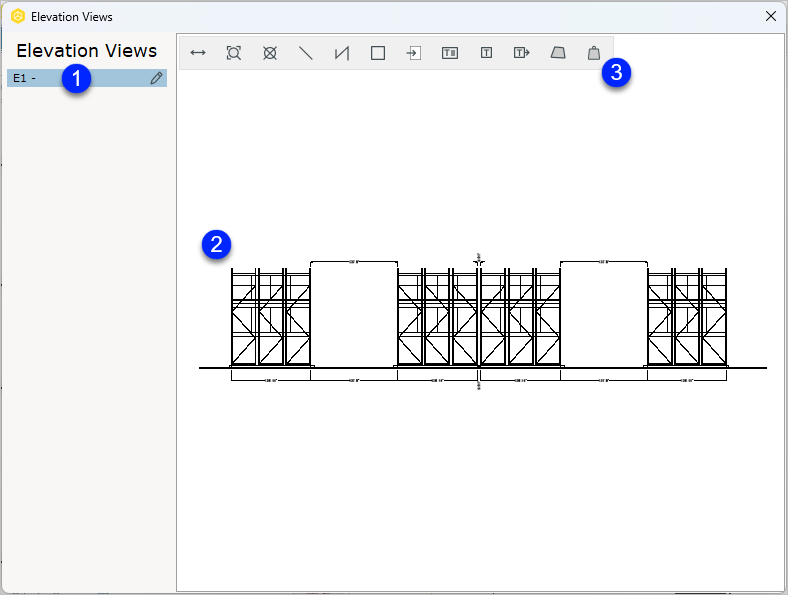

立面図ビュー

立面図 ビューウィンドウにはすべての立面図が表示され、名前の変更、マークアップ、寸法の追加、印刷を行うことができます。

1. 図面内の立面図がここにリストされます。鉛筆マークをクリックして立面図の名前を変更します。
2. この領域には立面図が表示されます。
3. 立面図は、ツールバーのツールを使用して編集できます。
