プリコンフィギュレータとは

プリコンフィギュレータを使うと、ディープラックのコンポーネントとプロパティを事前設定して作図を開始することができます。プリコンフィギュレータを使うメリットは次のとおりです。

• 複数の棚製品のコンポーネントテンプレートを作成できます
• 図面に配置する前に、プロジェクトに合わせて棚製品の設定をカスタマイズできます
• テンプレートを保存して再利用できます

プリコンフィギュレータに含まれるコンポーネントのタイプは、ベイ、フレーム、棚、およびコンパートメントです。各コンポーネントの詳細については、後述します。

プリコンフィギュレーターの操作

プリコンフィギュレータを開くには、設定コンポーネント セクションでプリコンフィギュレータをクリックします。

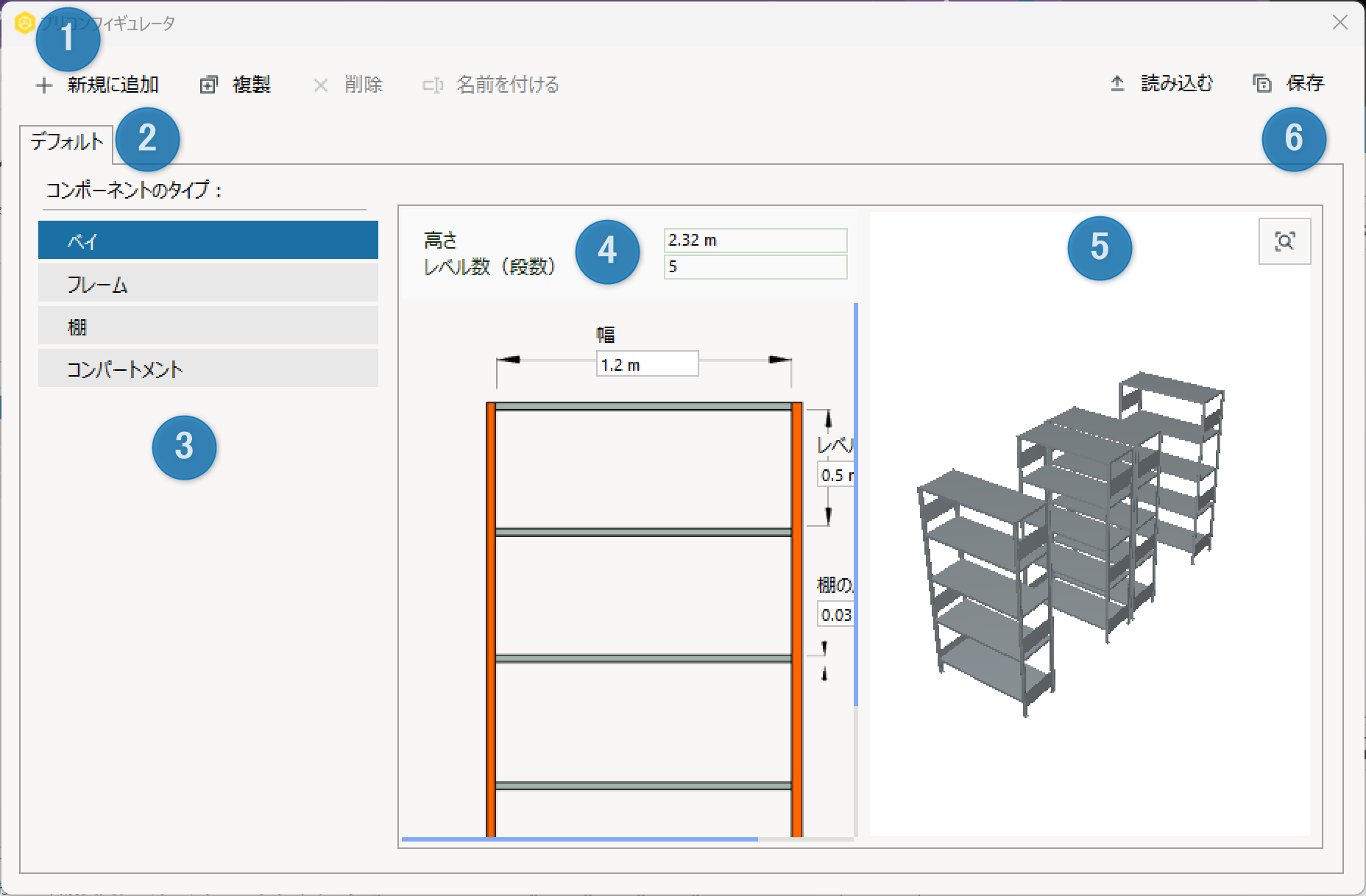

① 新規の追加、複製、削除、および名前を付けるツールは、プリコンフィギュレータ でコンポーネントのタブ (タイプ①) を作成・編集するために使用します。

1. • 新規に追加 では、新しいタブ/タイプを追加します。
   • 複製 では、選択したタブ/タイプのコピーが追加されます。
   • 削除 を選択すると、選択したタブ/タイプが削除されます。
   • 名前を付けるを選択すると、タブ/タイプ名が編集可能になります。
   • デフォルトタブでは削除と名前を付ける機能は使用できません。

②各タブ/タイプはコンポーネントのテンプレートを表します。ここで選択したタブのコンポーネントが、製品を図面に配置するときに使用されます。

③このセクションには、コンポーネントタイプがリストされています。 それぞれには、コンポーネントの作成に使用する特定のプロパティのセットがあります。

④このセクションでは、コンポーネントのタイプの プロパティを表示および編集します。

⑤プレビューウィンドウでは、スクロールイン/スクロールアウトでズームしたり、クリックしたままにするとオブジェクトを回転できます。これらのオブジェクトは現在のプロパティを反映し、変更があれば更新されます。

⑥保存ボタンをクリックすると、選択したタブ/タイプのみが保存されます。複数のタブ/タイプがある場合は、それぞれを個別に保存する必要があります。これらのファイルはローカルに保存されるため、移動したり共有したりできます。ロードボタンを使用すると、以前に保存した構成を参照できます。

コンポーネントの種類

ベイ

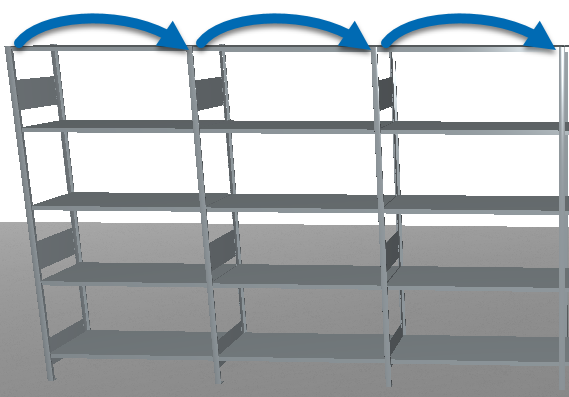

ベイは、2 本の支柱の間に積み重ねられたコンパートメントのセットです。

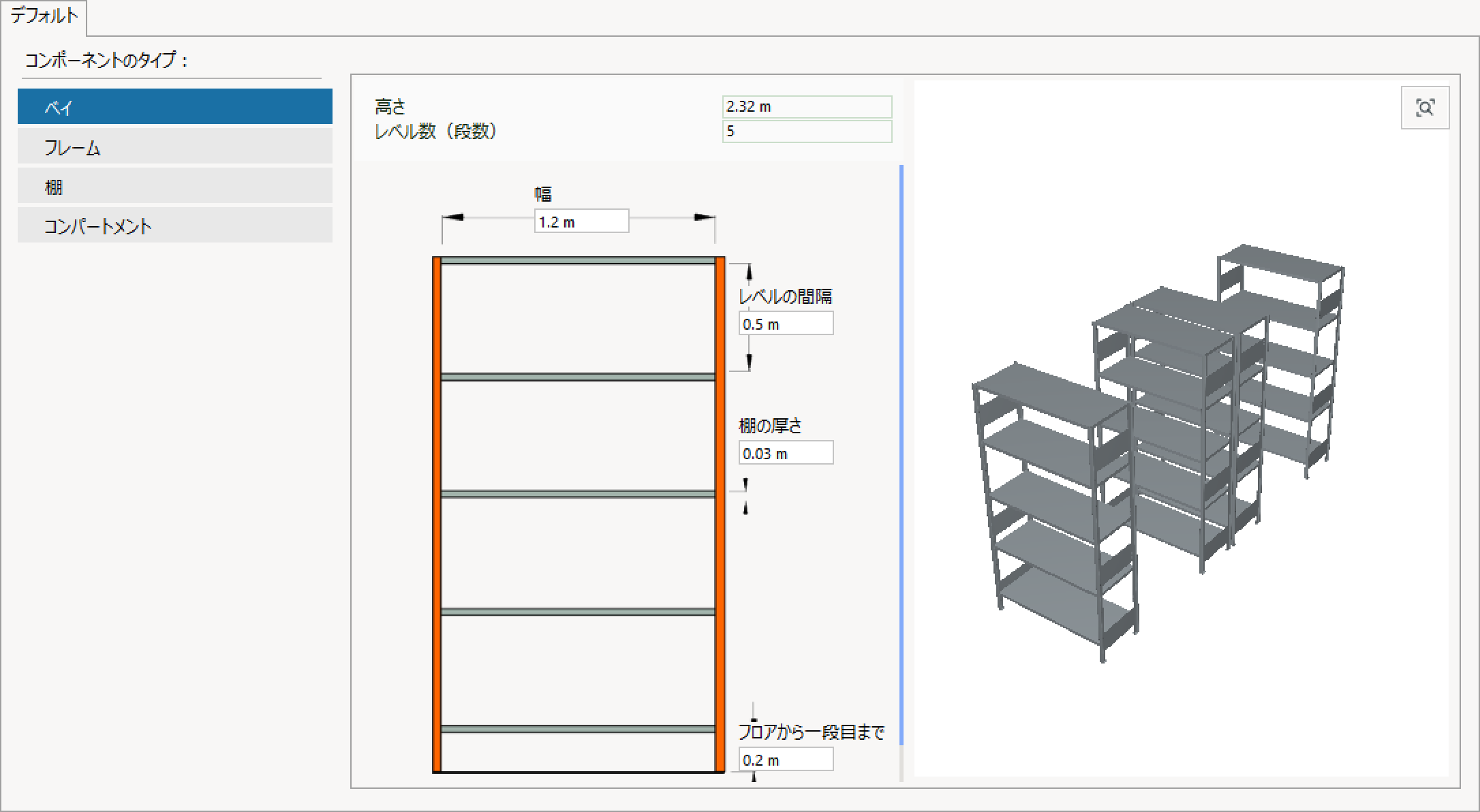

ベイ（区画）のプロパティ

各ベイプロパティの概要については、この表を確認してください。

フレーム

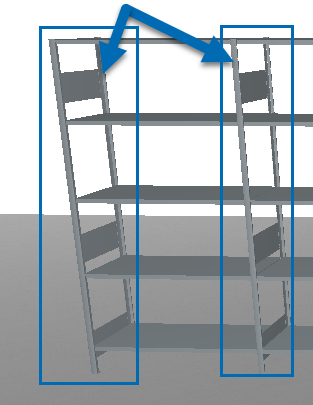

フレームは、保管されている荷物の重量を地面に伝える、棚製品の直立のコンポーネントです。通常、フレームは 2つの垂直材、2 つの垂直材を支える支柱、およびフットプレートで構成されます。

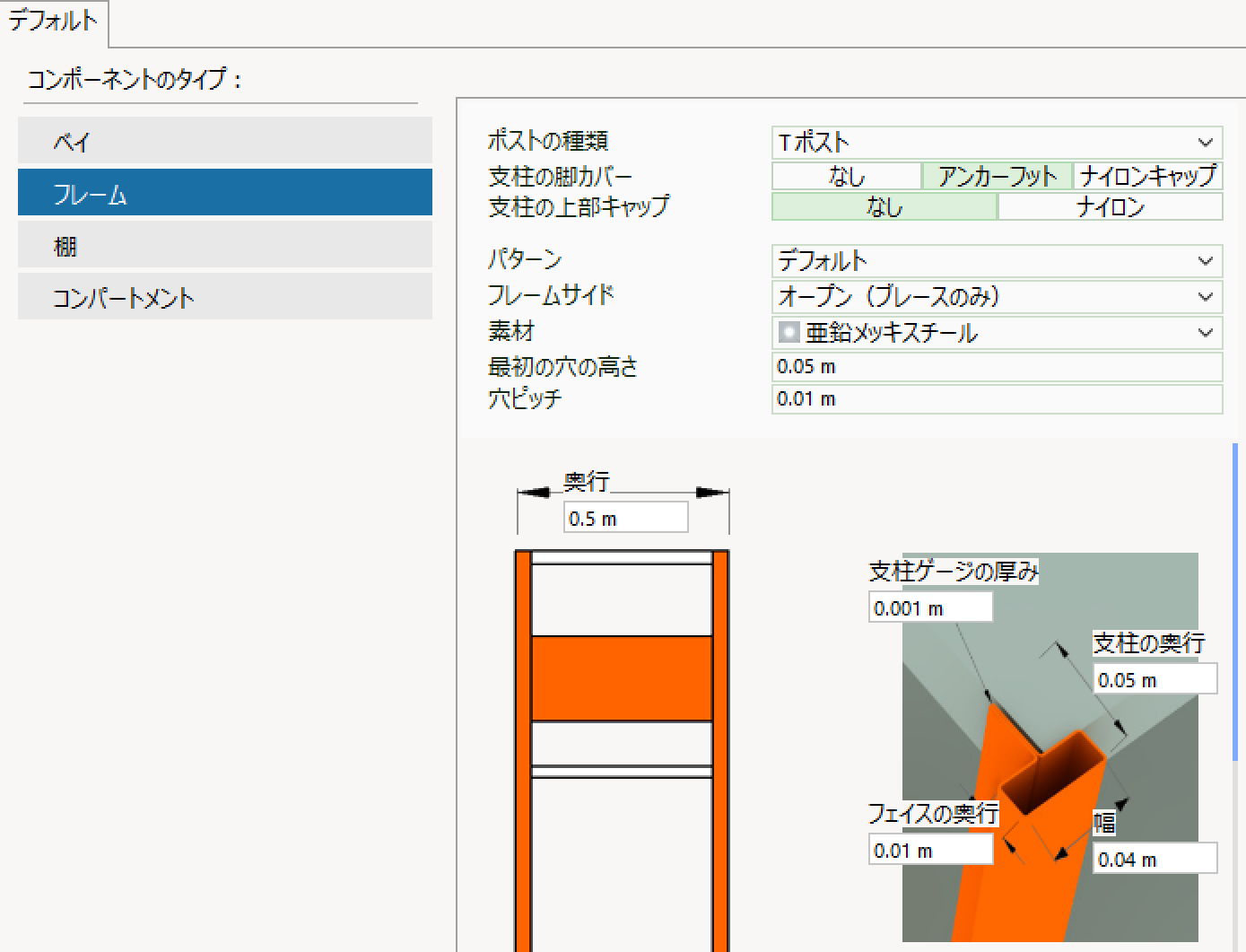

フレームのプロパティ

各フレームプロパティの概要については、この表を確認してください。

プロパティ名	関数

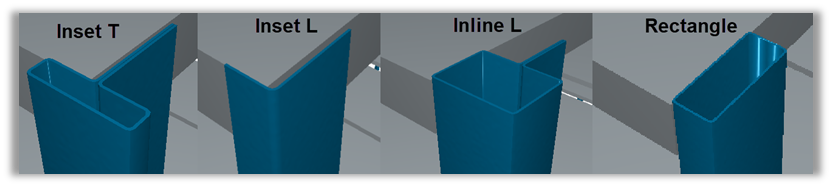

ポストの種類	フレームに使用されるポストのタイプ:
支柱の脚	必要に応じて、支柱の底に足を追加するために使用します
支柱の上部キャップ	必要に応じて、支柱の上部にキャップを追加するために使用します

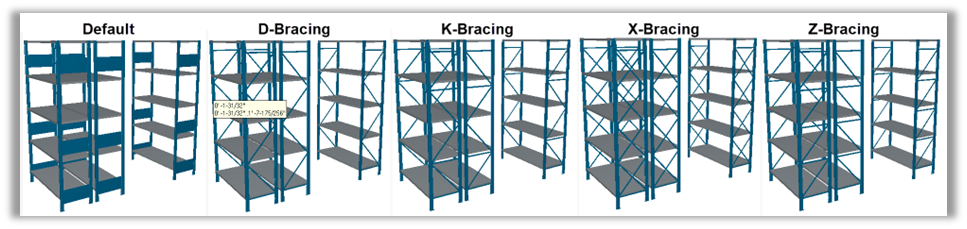

パターン	各フレームの支柱の深さを指定するために使用します。
フレームサイド	オープン(ブレースのみ) ／クローズタイプを選択できます
材質	材質を選択できます
最初の穴の高さ	フレームの最初の穴の高さ
穴ピッチ	穴間の距離
奥行	シェルフユニットの奥行（前後幅）
支柱ゲージの厚み	支柱単体のゲージの厚み
支柱の奥行	支柱単体の合計奥行き
フェイスの奥行	支柱単体のフェイスの奥行
幅	支柱のポストの幅

棚

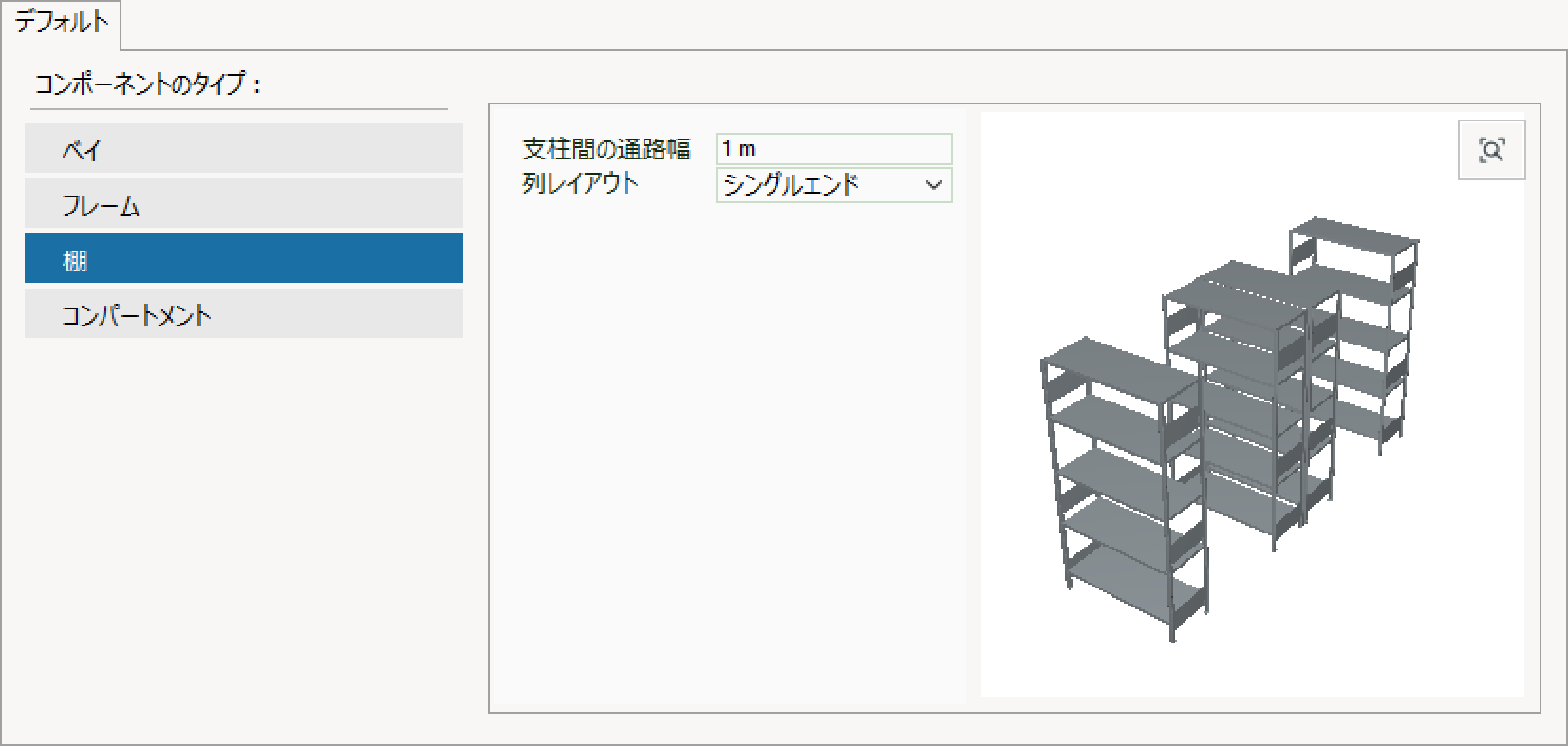

棚コンポー​​ネントは、通路幅と列レイアウトを決定するために使用します。

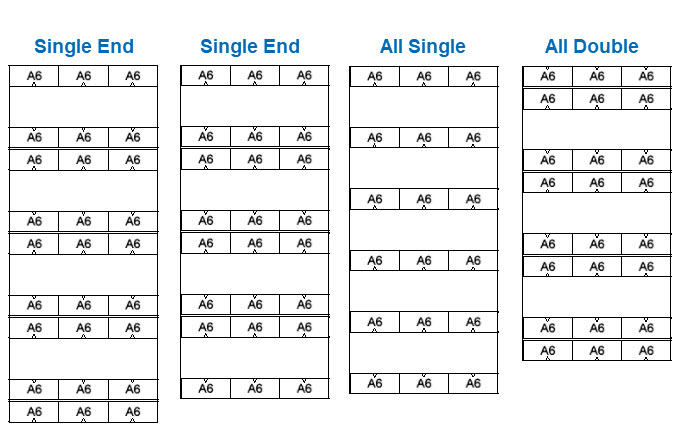

• 列レイアウトは、シングル エンド、すべてシングル、すべてダブルの 3 つのオプションを使用できます。

• • シングルエンドは、開始列と終了列をシングルで配置
  • すべてシングルは、すべてのラックをシングルで配置
  • すべてダブルは、すべてのラックをダブルで配置

区画

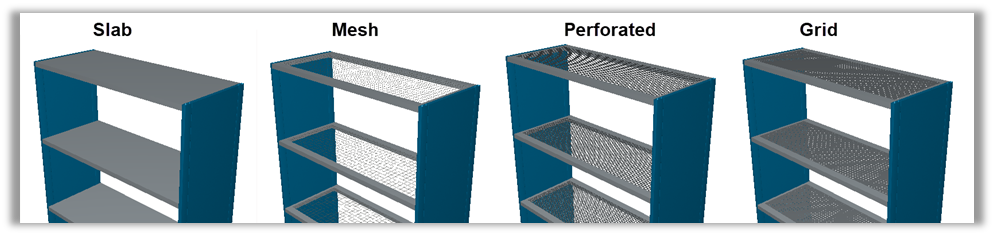

コンパートメント(レベルとも呼ばれる)は荷物を保管するスペースです。

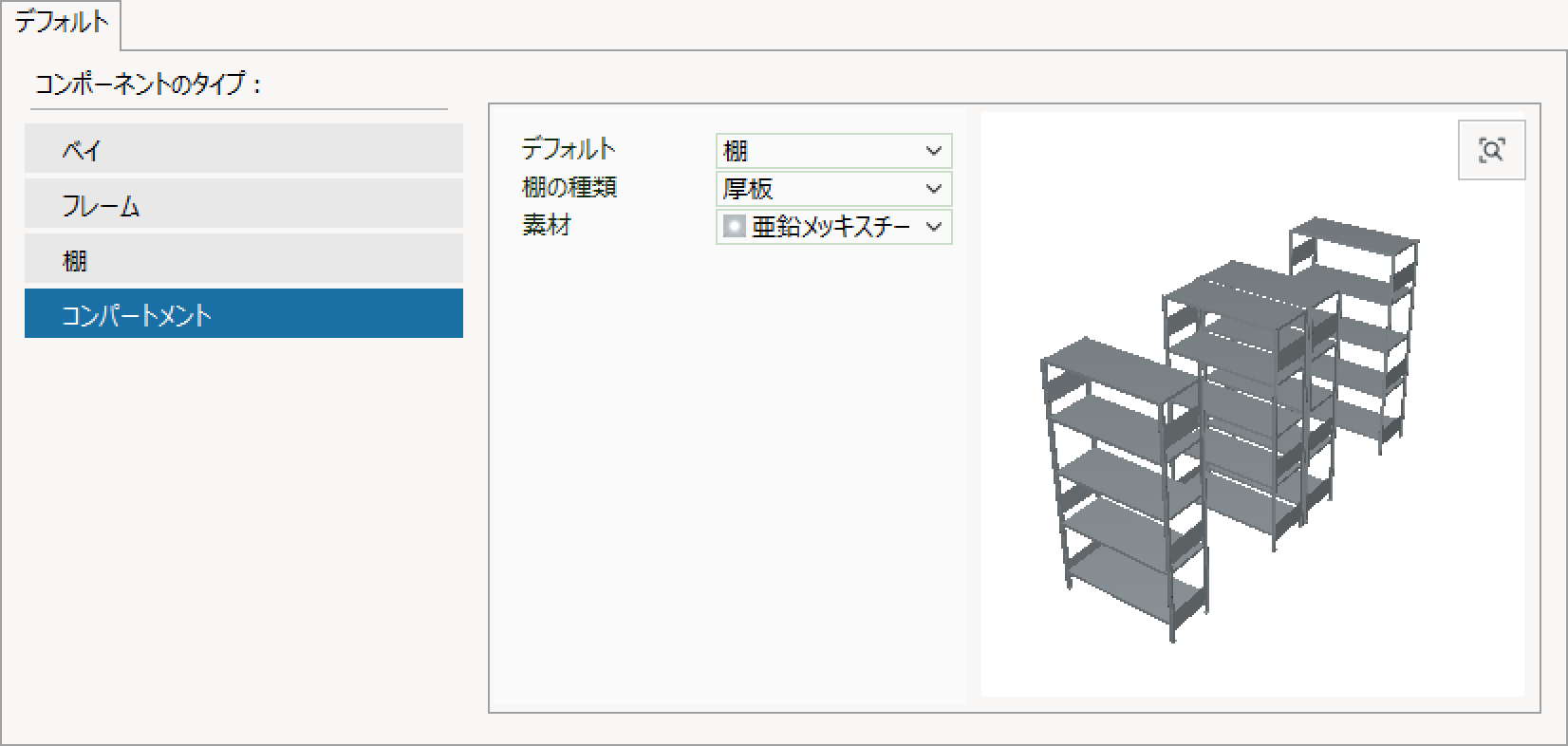

コンパートメントのプロパティ

各コンパートメントプロパティの概要は、この表を確認してください。
