使用矩形复制工具，可以从选定起点出发复制选中对象，生成对称的方形或矩形阵列。

使用该工具，请按照以下步骤操作：

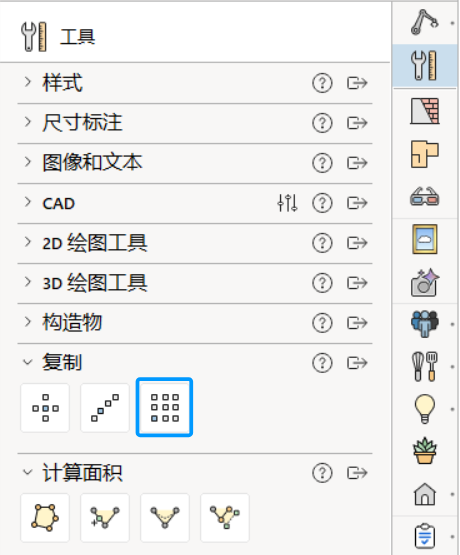

1. 切换至工具扩展选项卡，在最后一个分组中选择矩形复制工具：



2. 如需从自定义位置复制组件，请确认（左上角属性面板中的）拾取起点选项已勾选。如果希望原对象保留在复制阵列中并与其余副本对齐，点击复选框或按下空格键取消勾选该选项。
3. 点击选中组件。如果已启用拾取起点，系统会提示您点击确定复制的起始位置。

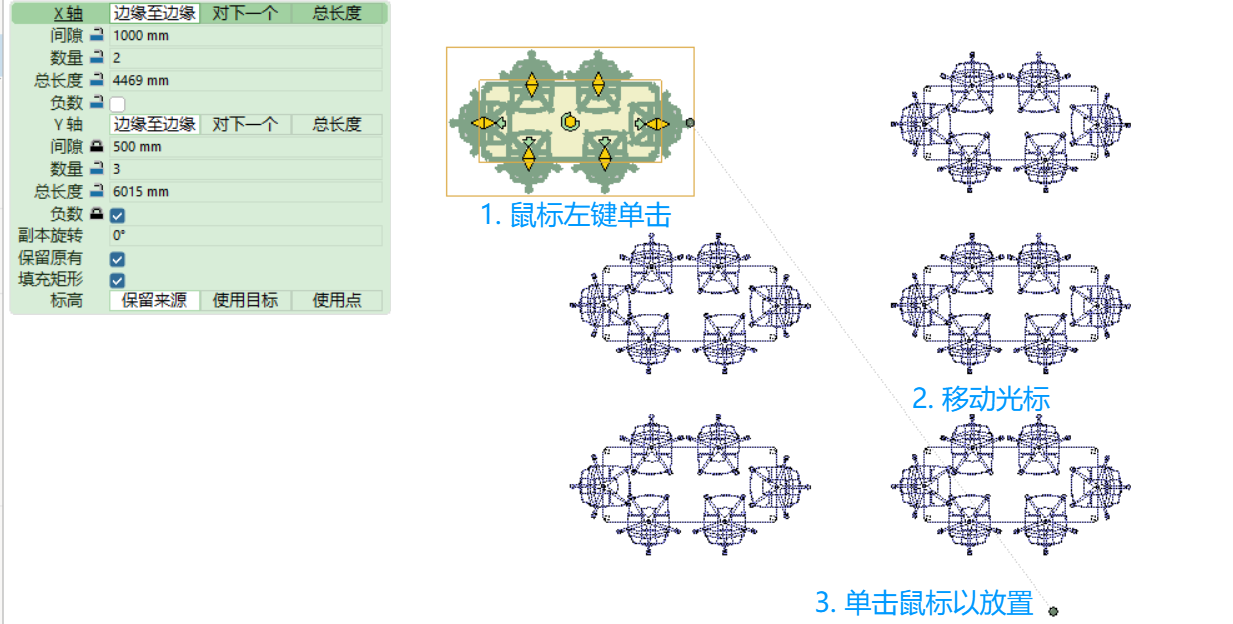

4. .沿对角线方向移动鼠标，以生成方形或矩形阵列，并借助绿色属性面板完成参数设置。


   按下 Tab 键可跳转至快速属性的下一行参数，按下空格键可切换同一行内的选项，或者对选项进行锁定 / 解锁。可在距离输入框手动输入数值，也可由鼠标位置自动确定距离。


   属性面板提供以下选项：

   • X轴/ Y轴：X 轴对应2D视图的水平方向，Y 轴为竖直方向。选择所需的距离测量类型。
   • 间隙：间距模式，可选择边到边、到下一个或总长度，由上一行选项设定。
   • 数量：复制阵列想要生成的副本总数量。

   • 总长度：复制排布线的整体长度。

     若上方间隙类型选用总长度模式，则不要锁定该参数。
   • 副本旋转：设置所有副本的旋转角度（不会旋转原始对象）。
   • 保留原对象：勾选该复选框，即可保留参考原始对象。
   • 填充矩形：勾选该复选框，副本将布满整个矩形范围；取消勾选，矩形中心区域会留空。

5. 单击鼠标或按下回车键完成布置。
6. 对每一个需要复制的组件，重复第 2‑5 步操作。
7. 按下 Esc 键或将光标移至绘图区域外，退出矩形复制工具。

X / Y轴

X轴与Y轴共有三种测量方式：

• 边缘至边缘：各个副本边缘之间的距离。
• 对下一个：从一个对象的起点到下一个新副本起点的距离。
• 总长度：从第一个对象的起点到最后一个副本终点的距离。

边缘至边缘	对下一个	总长度
