RevLink设置

RevLink插件可在CET Designer和Revit Architecture之间传输文件。

为能够在CET Designer中使用免费的RevLink插件，必执行两项操作：

在CET Designer中添加RevLink组件选项卡。

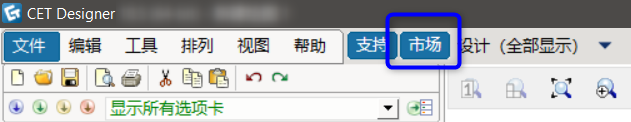

在Revit Architecture中安装RevLink插件，以便能够读取从CET Designer创建的文件。可通过单击此页面上的市场链接下载插件安装程序。

导出设置

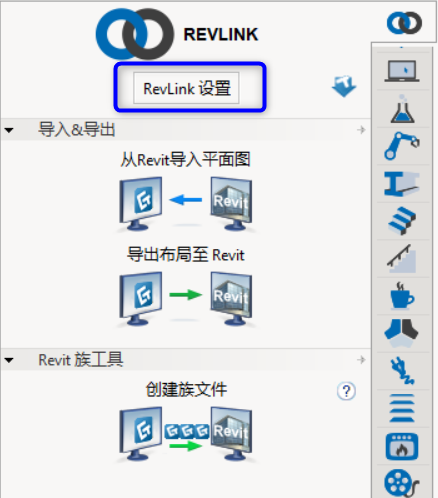

如需打开RevLink设置对话框，请单击如下所示RevLink组件选项卡中的RevLink设置按钮。这些设置将在设计布局导出和族文件导出过程中应用于图纸区域中的所有对象。

如下所示，在RevLink设置对话框中，可设置导出选项。RevLink设置对话框分为两个选项卡；常规和族设置。

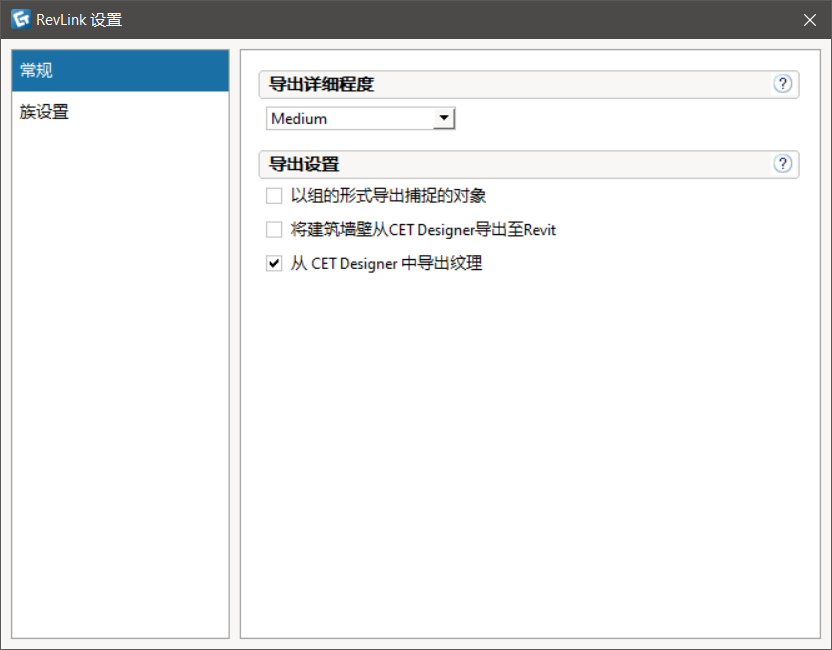

常规选项卡提供以下设置：

导出详细程度：可使用详细程度选项选择族文件的详细程度。有4种不同的详细程度：
- 低：极轻模型。
- 中等：默认级别；模型极轻，易于在Revit中使用，但仍详细，在Revit中使用状况良好。
- 高：更详细，如族文件包含许多对象，则在Revit中使用会更困难。
- 超级：极为详细的模型，如族文件包含许多对象，则可能很难使用。
导出设置：
- 以组的形式导出捕捉的对象。
- 将建筑墙从CET Designer导出到Revit。
- 从CET Designer中导出纹理。注：启用此选项将增加文件尺寸，因此需更长时间才能导出。

族设置选项卡提供以下设置：

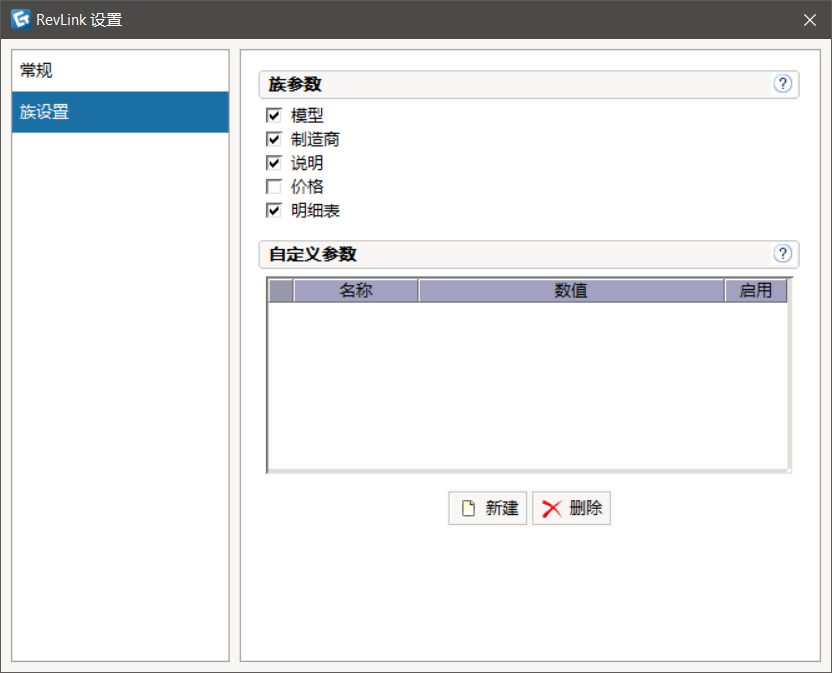

族参数：可将一个或多个参数分配给图纸区域中的所有符号。可通过选中导出复选框选择应为图纸或族启用的参数（见上图3）。所选参数将从CET Designer中提取，并在Revit中可用。注：参数只是Revit中的标签。

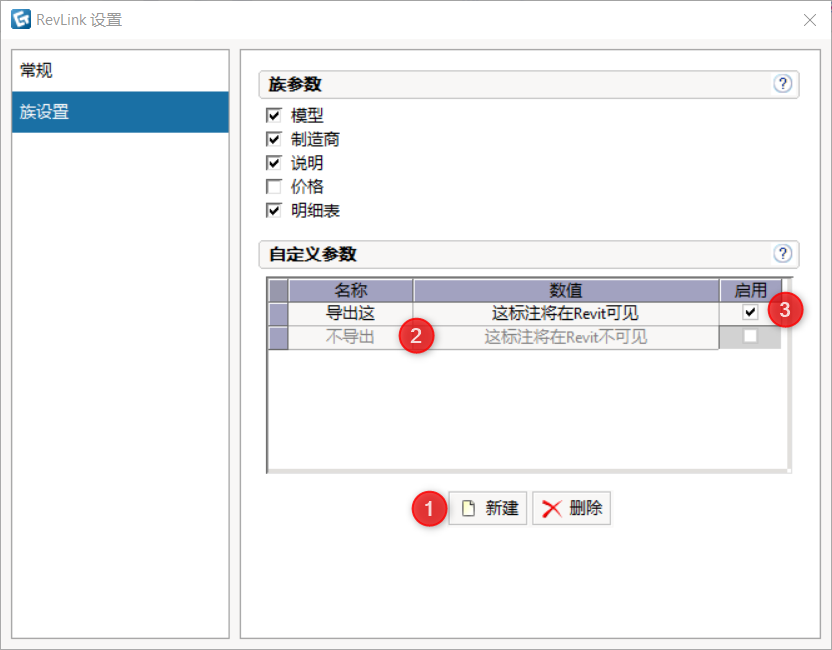

自定义参数：可添加和删除分配给图纸中所有符号的自定义参数。如需添加自定义参数，请单击新建键入标签及其值。如需禁用导出自定义参数，请取消选中位于自定义参数标签旁边的导出复选框（见下图4）。
