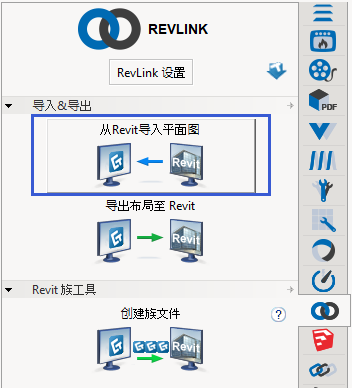

导入平面图

导入平面图工具将使用RevLink插件将从Revit导出的平面图导入到CET Designer中。平面图将仅在2D视图中导入。

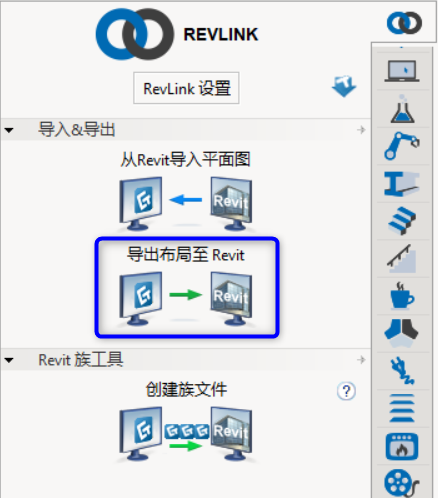

导出布局图

导出布局图工具将CET Designer中的图纸导出为中间文件格式（*.cmrfl），可使用RevLink插件将该文件导入Revit中。

使用此工具前，请确保RevLink设置正确，以满足您的需求。如需导出，请按照以下步骤操作：

1. 单击导出布局图按钮。需命名文件并选择布局图的保存目录。
2. 单击导出以继续。
3. 在所选目录中找到文件扩展名为*.cmrfl的平面图。

在Revit中导入布局图期间，将CET Designer的图纸转换为Revit格式，并从图纸中的所有非建筑对象创建族文件，将其放置于选定的Revit项目中。可导出的对象均为内饰，如家具和配件。不可导出的对象是除墙壁外的任何建筑对象，如门、窗、屋顶和楼板。

这些族将包含在RevLink设置中定义的参数。

将对象导入Revit后，Revit用户可移动、旋转和复制对象。但在Revit中对CET Designer对象的更改不能传输回CET Designer。
