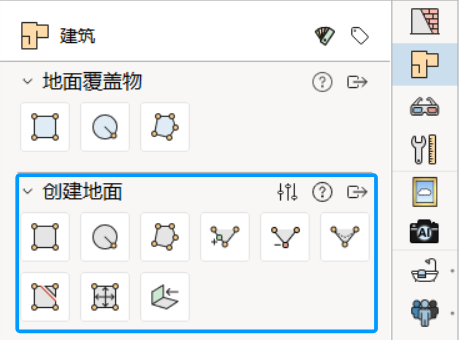

在建筑组件选项卡上，可找到一组用于添加附加地面以创建多层建筑的工具：

在进一步介绍这些工具前，地面设置对话框中还存在一些常规属性。

这些最有可能是仅在初始阶段执行的设置，其也将保留在新图形中。

每个选项均有一个描述性很强的提示工具，将鼠标悬停在文本上时会显示该工具。以下是每个提示工具中的可用信息：

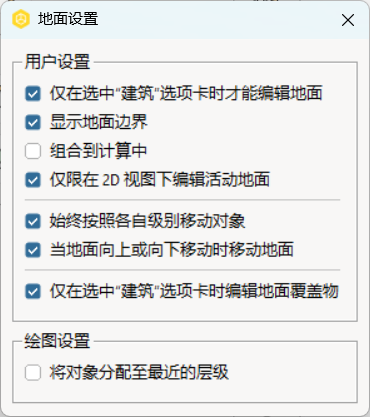

          用户设置

• 仅在选中建筑选项卡时才能编辑地面：仅当“建筑”选项才可移动/编辑地面。如选择另一选项卡，则会锁定地面，且不能移动或删除地面。
• 显示地面边界：在地面边缘的墙壁位置显示灰色轮廓。以3D方式显示地面体积可更容易显示一个地面末端和另一地面开始的位置。其使用地面属性框中的天花板高度属性作为边界框末端位置的参考。
• 组合到计算中：将计算对话框中属于不同地面的相同组件视为同一行。将删除地面列。
• 仅限在2D视图下编辑活动地面：仅针对2D视图而言，启用此选项可防止意外编辑错误的地面。此外，其还可防止移动除地面概览中当前选定地面以外的任何地面上的组件。
• 移动组件及其各自的地面：启用后，如地面位置或设置发生变化，则所有组件均将随地面一起移动。禁用后，只有与地面一起选择的组件会受到影响。
• 当地面向上或向下移动时移动地面：启用后，当地面在上方或下方改变天花板高度或地面时，则将自动移动地面。
• 仅在选中“建筑”选项卡时编辑地面覆盖物：只要选择建筑组件选项卡，则只能选择、移动和编辑地毯和覆盖层中的地板覆盖层。（但仍可使用材质浏览器对其进行绘制。）

         绘图设置

• 将对象分配至最近的层级：当图纸中已存在楼层层级，且您要将对象放置在指定楼层时，勾选此复选框后，系统会自动将该对象归类到其所在楼层，若无法精准匹配则归入最近的楼层。

创建地面工具

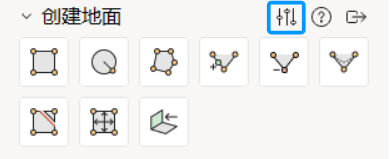

以下工具可用于添加和编辑地面：

矩形地面：创建基本矩形地面的最快方法

圆形地面：创建基本圆形地面的最快方法

自定义地面：在任何所需形状中定义一个地面

在边缘插入墙壁：悬停在地面边缘，然后单击该处从而沿该边缘插入墙壁

添加点：沿地面的2D轮廓在任何位置插入一个点

删除点：删除地面边沿2D轮廓的已选中的编辑点

直线/曲线切换：将直线或点转换为曲线，反之亦然

切割形状：通过两次点击在一个水平上画出一条线，将其分成两部分。所有“切分”仍在同一层，并将其分在同一分组，即在分组选择模式下，将其一并移动

拉伸地面：该工具具备两项功能：一项是垂直移动楼层（可选择是否同时移动上方楼层），另一项是水平拉伸楼层。启用工具后，可在快速属性面板中切换这两种功能。更多详情请参阅相关文档。

添加新地面

如需添加地面，请按照以下步骤操作：

1. 在建筑组件选项卡上，单击一次以选择用于添加地面的组件（矩形地面、圆形地面和自定义地面）。
2. 将鼠标指针移动至绘图。地面组件附于鼠标指针。默认标高为0，但可在属性框中输入不同的地面。如悬停在现有墙壁附近，则地面将定位至墙壁的高度。

3. 单击一次以设置起点。根据使用的地面组件，按如下所述进行操作：



   • 矩形地面
     • 将鼠标指针移动至正确方向所需宽度，或在属性框中键入精确的值，点击确认。
     • 将光标移动到所需深度位置，或在属性框中输入精确数值，点击确认即可。
   • 圆形地面
     • 单击以放置圆形地面的中心。开始向任何方向移动鼠标指针以增加或减少半径，或者在属性框中键入精确的值。点击确认。
   • 自定义地面
     • 向任意方向移动光标，每添加一个自定义地面的顶点，就点击一次鼠标。

     • 将端点首尾相连闭合图形。端点必须与起始点精准重合，才能完成该地面的绘制。



4. 该工具会保持光标激活状态，可继续放置楼层。操作完成后，按键盘上的Esc键，或将光标移至绘图区域外，即可退出当前命令。

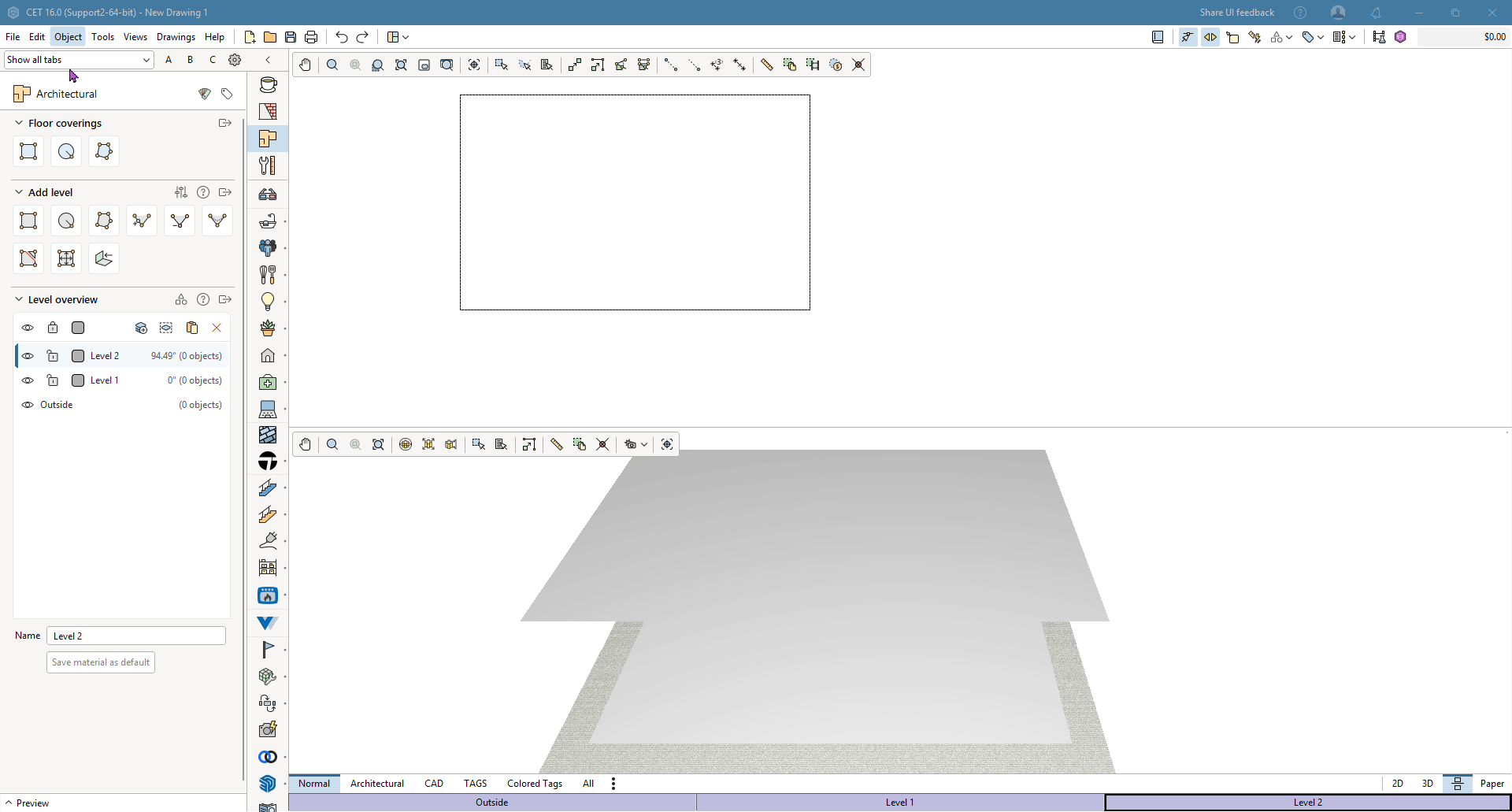

5. 若要在地面中开口，只需在现有楼层的同一标高上重叠放置另一个附加楼层；此时快速属性面板中会出现可一键创建镂空洞口的选项。



添加地面内容下的工具，与工具插件选项卡里的自定义形状工具有所区别。组件可以放置在普通地面上，但无法将自定义形状识别为承载面。另一处区别是：普通地面可以控制自身及其上所有对象的可见性。不过部分工具在两类地面中均可通用：在边缘放置墙体、添加点、直线转曲线、分割图形。使用分割图形工具后，该地面会转为普通自定义形状，同时会失去所有归类及吸附功能。

创建开口

如需创建开口，请按照以下步骤操作：

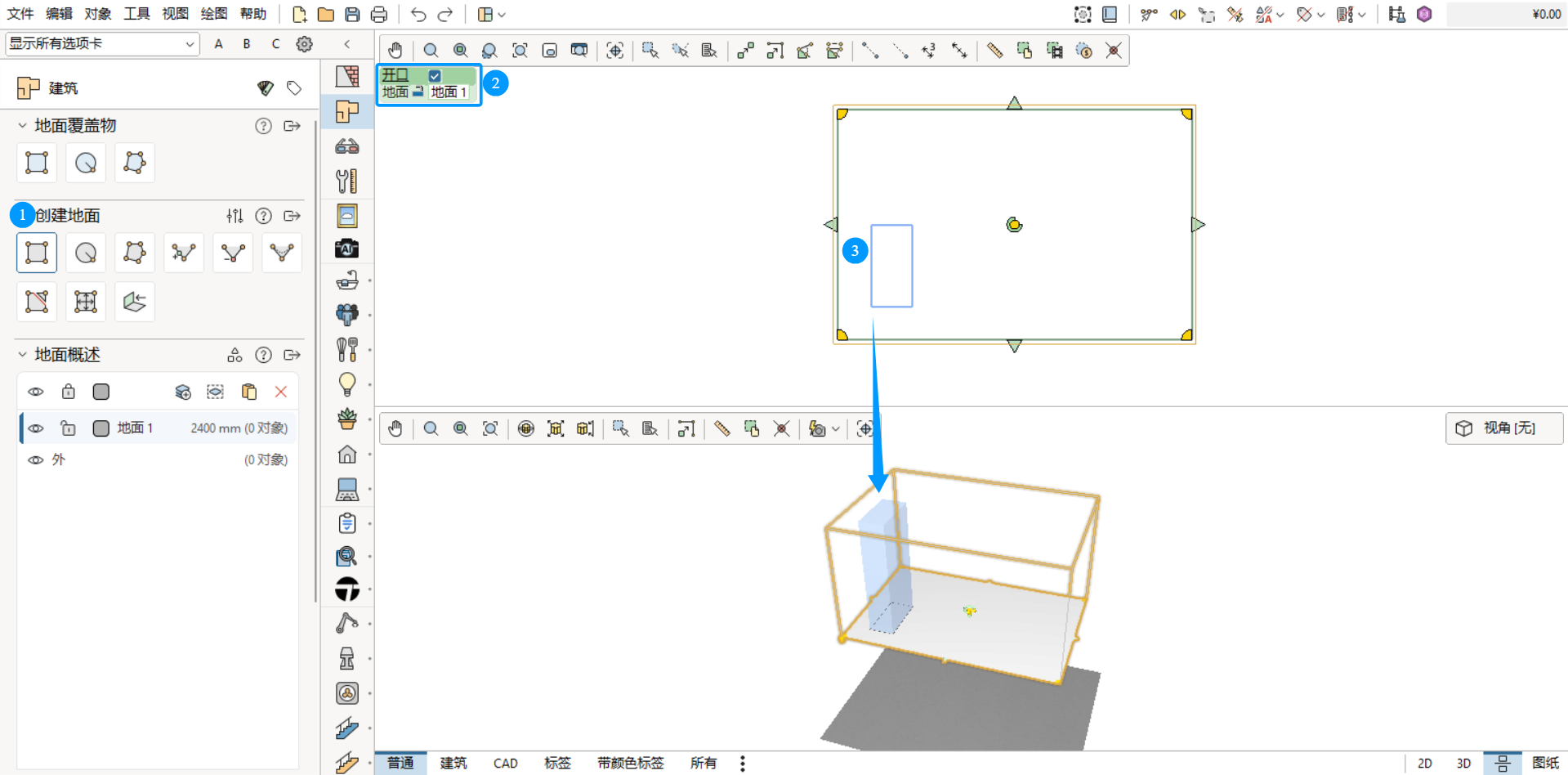

1. 左键单击任意一个添加地面工具（矩形、圆形或自定义），然后将光标移至绘图区域。

2. 在绿色快速属性框中，勾选开口选项，再选择要开设开口的目标地面。

   可点击快速属性面板操作，也可使用快捷键切换：按Tab 键逐行切换选项；按空格键勾选 / 取消勾选选项，或在楼层名称之间切换选择。
3. 在绘图区单击鼠标左键，开始绘制开口（点击次数取决于你所选的形状类型）。

编辑地面

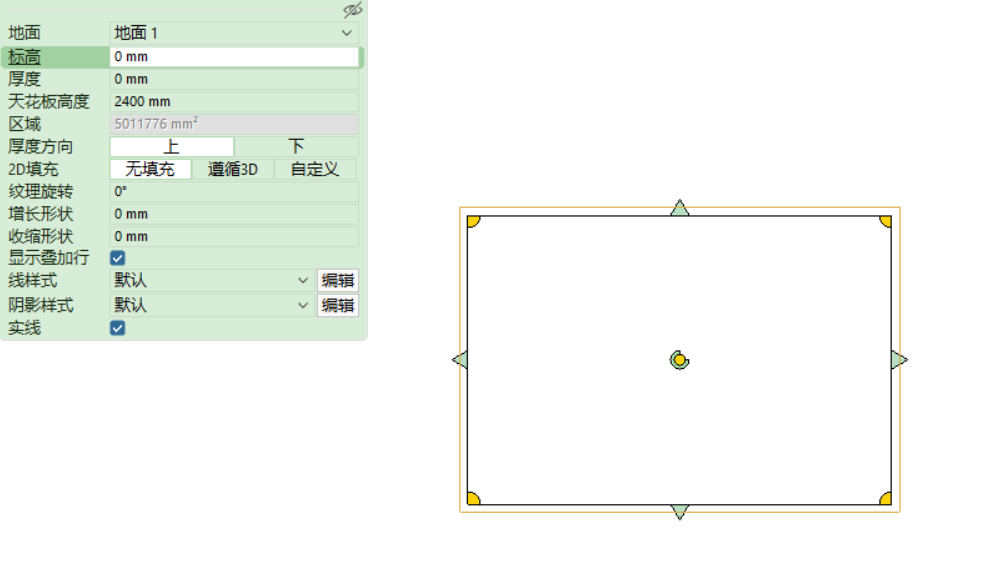

创建地面后，可在2D或3D中选择地面以打开属性框，在该框中可找到许多不同地面的选项：

• 地面：显示地面概述中设置的地面名称。
• 标高：显示与基础地面（底层）的距离，而非与其之下的地面的距离。
• 厚度：地面的厚度
• 天花板高度：地面至放置在地面上任何墙壁的顶部的距离，可手动设置或使用上述在边缘插入墙壁的工具进行设置。
• 区域：自动计算选定地面的面积。
• 厚度方向：决定厚度在设定的地面之上或之下进行测量。
• 2D填充：确定2D绘图视图中该层的2D外观：
  • 无填充：只有黑色轮廓出现在地面边缘。以下任何对象均以虚线轮廓显示。
  • 遵循 3D：颜色填充将反映使用材质浏览器在3D中绘制的颜色。
  • 自定义：单击展开以查看自定义颜色2D，可从中选择任何颜色。
• 纹理旋转：调整从材质浏览器中应用的材质的旋转。
• 增长形状：输入一个值，从而相等地增加一个地面的所有边的长度。
• 收缩形状：输入数值，可等比例缩减地面所有边的长度。
• 线样式：单击编辑展开并查看2D视图中线样式的选项（左右移动），如“线”、“宽度”和“颜色”。
• 阴影样式：点击编辑展开，即可查看2D视图下的填充样式选项。
  • 设计：设置填充图案样式。
  • 缩放： 设置填充图案大小。
• 实体：影响3D的可见性。
