可在绘图视图或图纸视图视口中控制如产品、文本、尺寸、打印框架和箭头等组件在CET中的可见性。控制对象的可见性，就能把图纸里任意普通视口视图转换成专项图纸，比如柜体布置图或电气布置图。

分类是各类可见性功能的基础构成单元。CET中的所有构件（产品、图形、文字等）都会自动归入对应分类。可以新建分类，并为文字、线条、标注箭头等元素分别设置专属分类。

视图模式

视图模式为分类的集合。默认视图模式由制造商创建，以满足指定其产品的用户的基本需求。视图模式按钮位于绘图视图中屏幕的底部。单击不同的视图模式按钮，可更改2D和3D绘图视图中的可见内容。

在此处看到的视图模式集取决于哪个组件选项卡处于活动状态，以及制造商的设置方式。以下是墙体插件选项卡中默认视图模式集的示例样式：

CET中允许设置自定义视图集和视图模式。

自定义视图集

显示在绘图视图底部的视图模式集合构成一个视图集。默认行为是视图模式集根据打开的组件选项卡进行更改。但自定义视图集不受当前激活的插件选项卡影响，会一直保留。

创建自定义视图集可以根据自身需求定制绘图视图。创建视图集时，您可选用默认视图模式以及已有的自定义视图模式，便于生成与布局图纸内容相匹配的视图集。

如需创建自定义视图集，请执行以下步骤：

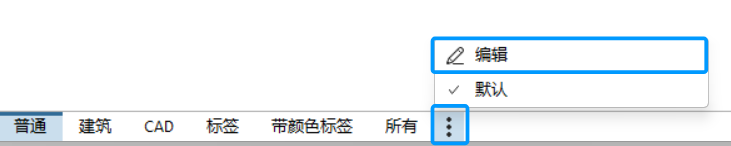

1. 单击视图集右侧的三个点图案，然后单击编辑。

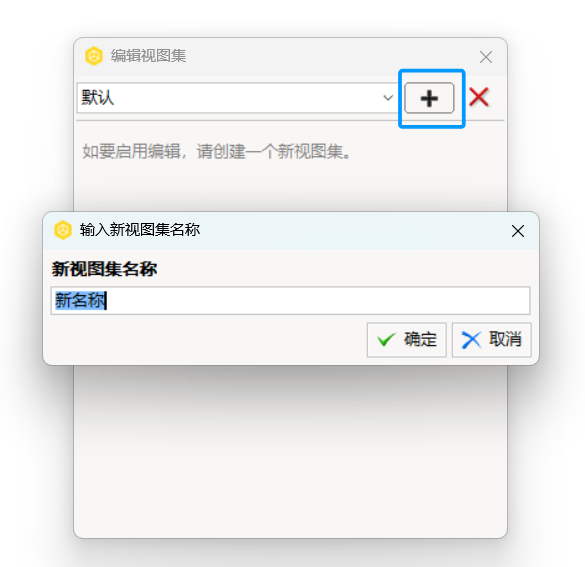

2. 在编辑视图集对话框中，单击右上角的“+”图标并输入视图集名称。点击确认键。

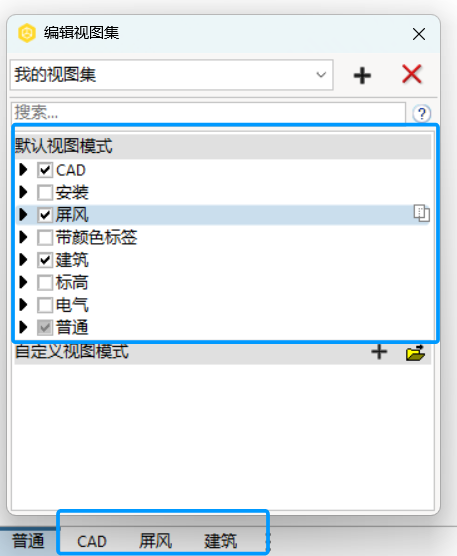

3. 选中希望包含在视图集中的每个视图模式的复选框。您的选择会立即显示在屏幕底部：



   可将创建的自定义视图模式也添加到视图集中。

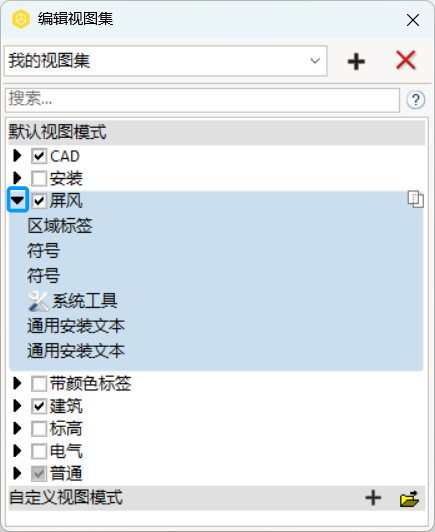

4. 单击左侧的黑色箭头，以展开该视图模式下的分类列表：


5. 完成后关闭对话框。

如需编辑视图集，打开编辑视图集对话框，在顶部下拉菜单中找到目标视图集。

点击当前视图集右侧的三个点图标，即可查看所有自定义视图集。选中自定义视图集后，切换不同插件选项卡时视图集不会随之变更，覆盖原有默认设置。

切回默认模式后，视图集会恢复为随激活的插件选项卡自动切换。
