欢迎来到 CET 15.0 QA 测试指南。在还没开始测试之前请先和编程员确认所有的迁移工作已经完成。
如果您错过了我们的网络研讨会，请观看此处的录制。
CET 15.0迁移工作坊新增内容
在CET 15.0 QA 测试网络研讨会之后，有为期四周的定期迁移工作坊，QA支持和DEV支持将携手回答您关于迁移上的难题，并提供最新更新（如有）。
2024年4月22日迁移工作坊
用户界面
CET 小改款
随着 CET 小改款在 CET 15.0 的提前推出，我们正确保所有制造商的用户体验一致，因此我们确保它在您的端部也处于良好的状态。

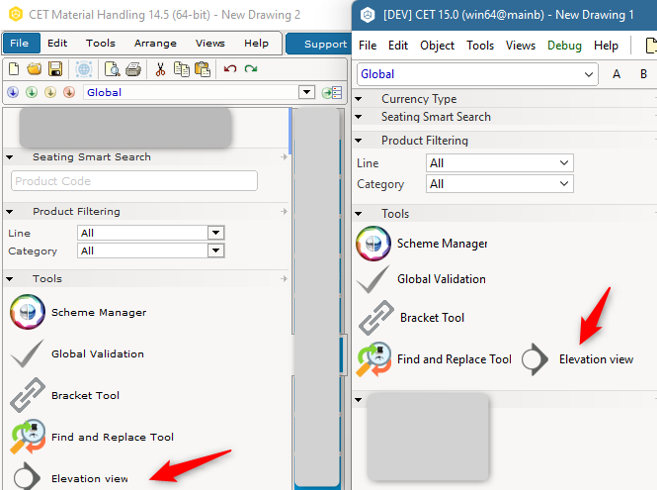

经典CET界面（左）与小改款CET界面（右）
请注意，与经典的CET相比，小改款CET的边缘将有明显更大的差距。随着边缘的小幅扩大，也提高可用空间，预计大多数制造商的插件工具箱都会有按钮/工具/缩图位置的改变。
我们知道这可能不是大多数制造商的偏好。因此，这将在即将到来的开发者迁移项目中作最终确定，以为CET小改款用户界面在2025年5月的CET 16.0中设置为默认作准备。
在大多数修复都在进行中的同时，我们也希望您检查这些明显的区域。请按照下面的冒烟测试说明进行测试操作。
-

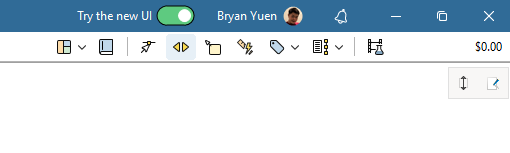

轻按开关，CET应快速重新启动小改款的用户界面。在小改款的CET中，检查：
-
文本不应该被剪切，因为可能会因为小改款中新字体大小的自动调整而导致。
上面的示例显示了下面裁剪的字母“p”和“g”。
- 检查有/无选项卡的对话框（计算中的文章视图、项目信息、打印对话框、选择列表或制造商特定对话框等），对话框的内容，列表不应受到裁剪。

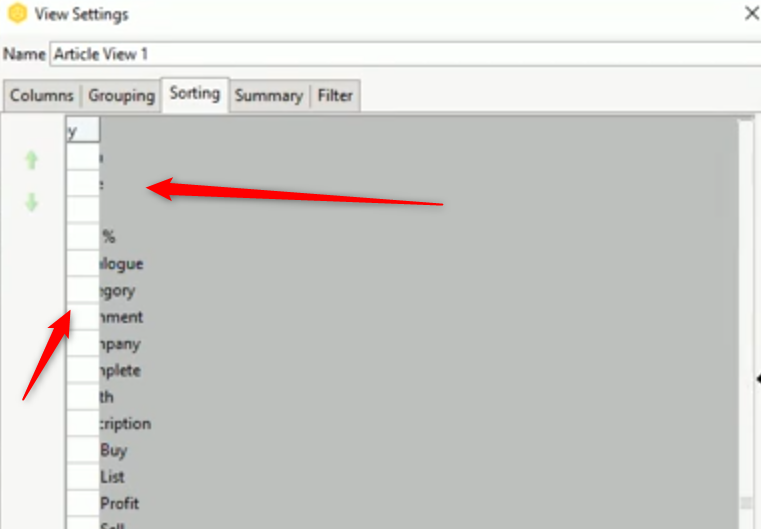

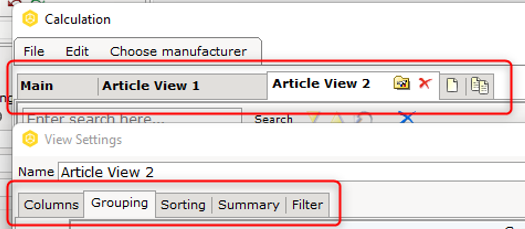

对于带有选项卡的对话框，在选项卡之间切换时不应抖动。以上示例显示了计算对话框中被裁剪的“排序”选项卡和制造商特定对话框中被裁剪的用户界面。
-
错误修正🪲
与其他版本一样，我们努力尽可能的排除更多的错误，以保持出色的 CET 用户体验。因此，这些相关的错误修正信息是精心挑选供您参考的，分为不同的 CET 组件区域。
块相关
“cm.core.block”类的代码重构
我们在“cm.core.block”类中进行了代码重构，其中删除了多余的类，并添加了新的类以进行代码优化。为确保对您的终端没有不利影响，请遵循以下冒烟测试说明：

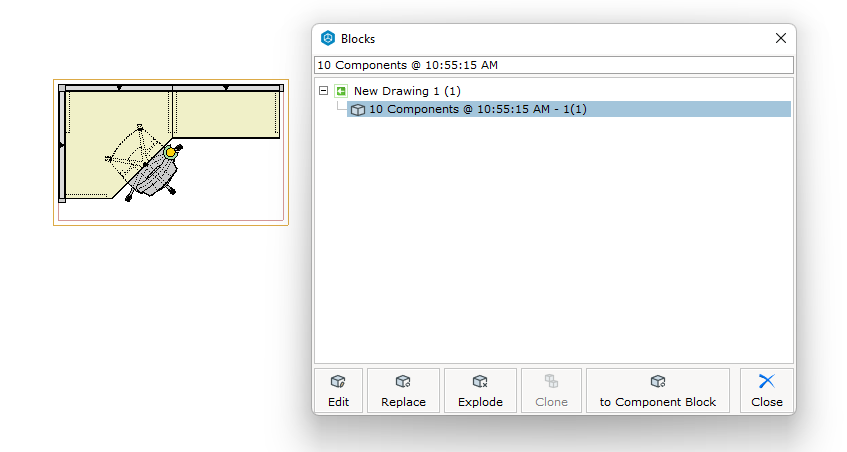

块内的FIKA工作站
- 使用您的制造商的产品，创建一个块。然后，创建几个拥有相同块副本的备选方案。在任何一个备选方案中，确保都可以进入“编辑块模式”。
- *第一次进入带有备选方案的编辑块模式时，将显示一个警告对话框。
- 在块之间切换，并验证块中所做的更改是否会反映在所有备选方案中。
- 分解和克隆功能应正常工作。
警告对话框仅将在第一次显示。如果设置为“不再显示”，则在清除CET首选项之前不会再显示。
物料清单
针对客户自定材质（COM）部件的独特调整
在制造商产品中使用客户自定材质（COM）时进行了改进。以前，所有相同的COM部件都绑定在计算对话框中，所做的任何部件调整都将应用于所有部件。

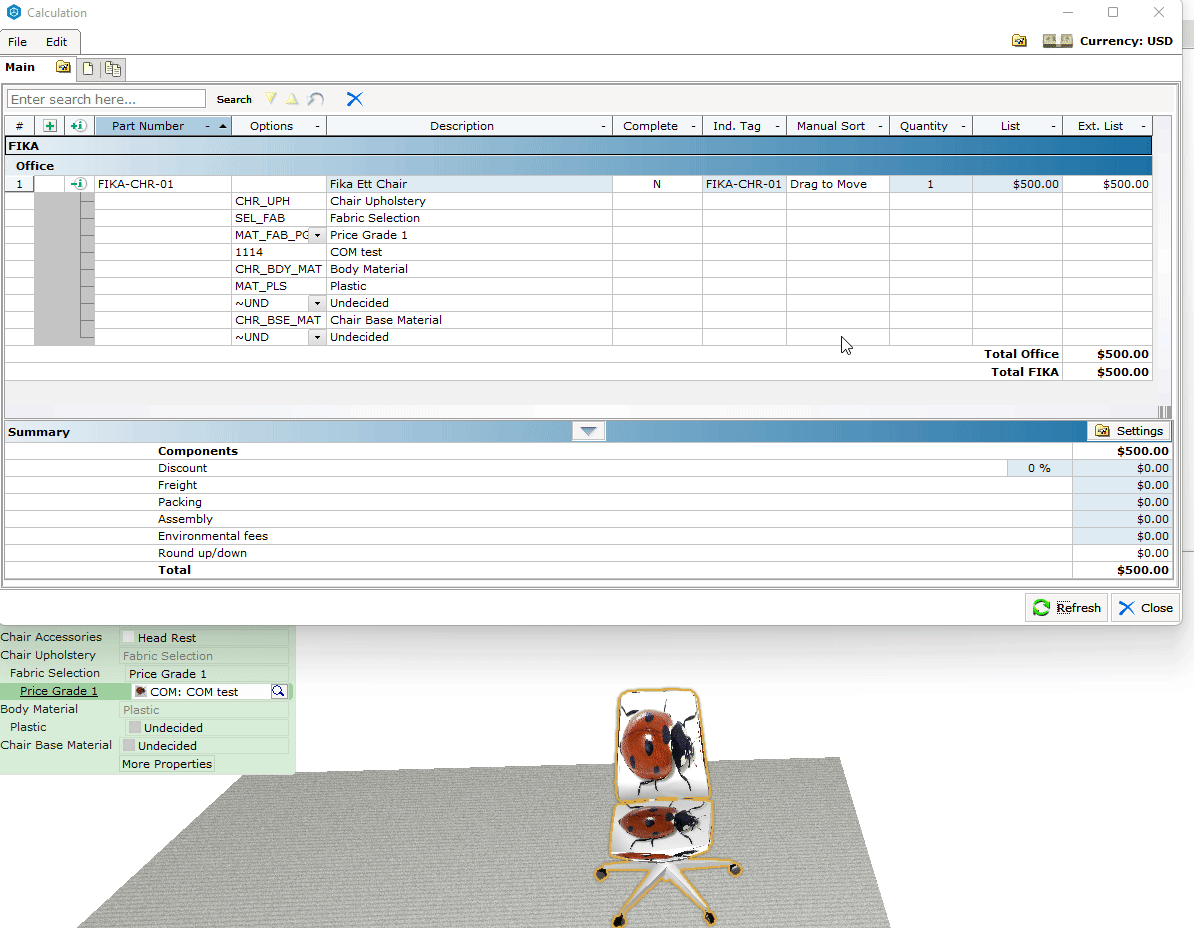

看看下面的例子，一个FIKA办公椅被放置在绘图空间中，它有一个默认标签“FIKA-CHR-01”，还有一个应用到布料上的COM。在CET 14.5中，部件调整将影响整个办公椅，包括布料COM部件。

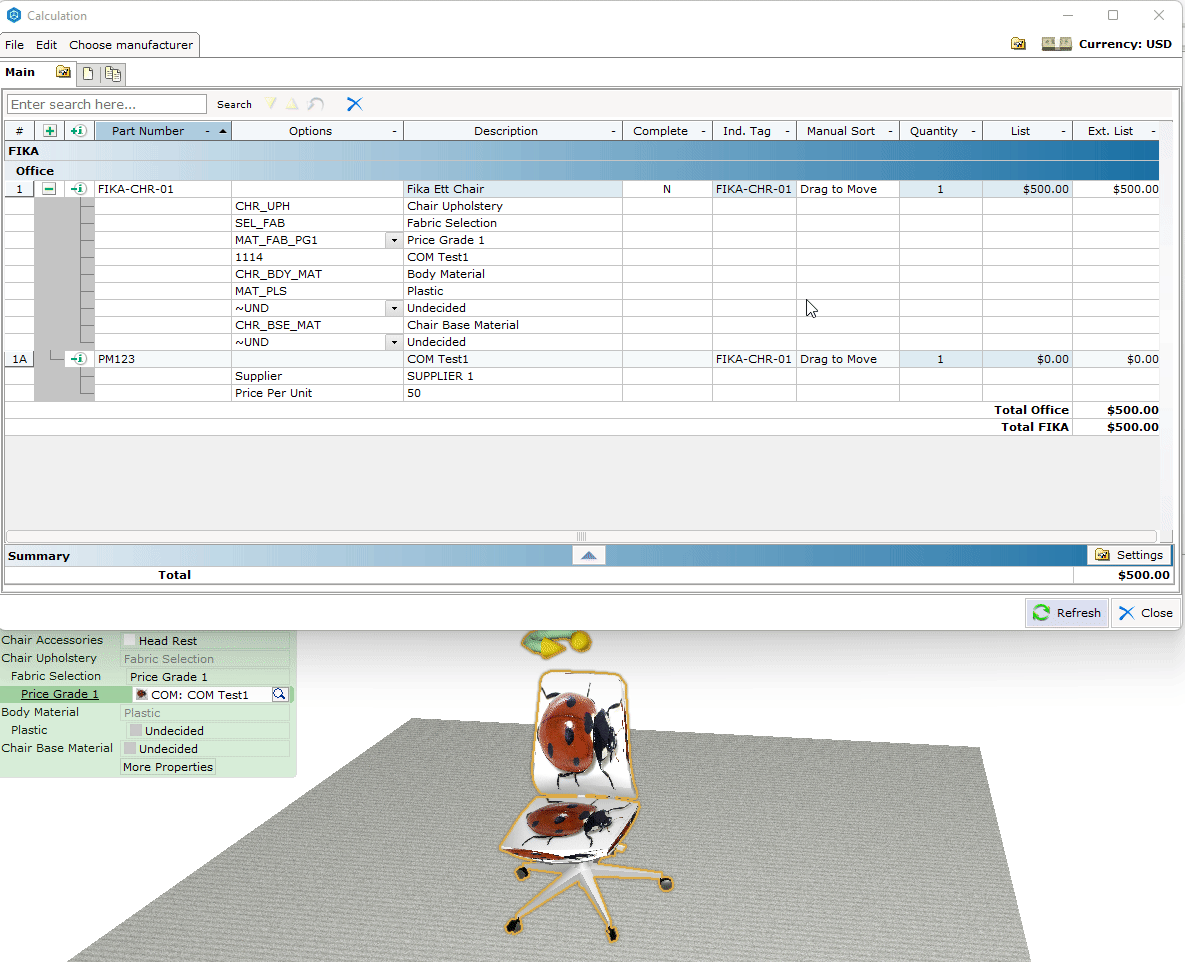

随着CET 15.0中的更改，具有COM的结构在相同单个标签的单独一行中被展平。现在，部件的调整是独立进行的，不会影响COM部件。
确保椅子上的错误得到应有的调整
- 使用您的制造商插件，尝试在您的产品上创建客户自定材质（COM）。

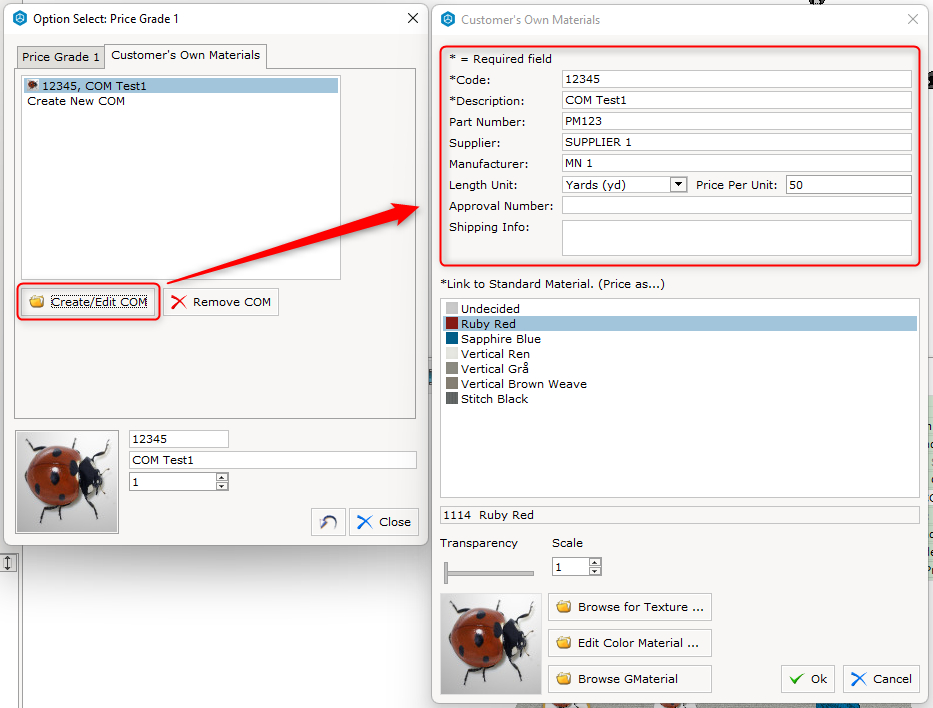

- 在“客户自定材质（COM）”对话框中，确保已填上所有字段，包括所需字段。
- 将创建的客户自定材质（COM）应用于产品的任何部件，然后在计算对话框中验证对已使用COM的部件所生成的额外列表行。确保对COM部件的调整仅在其内部受到影响。

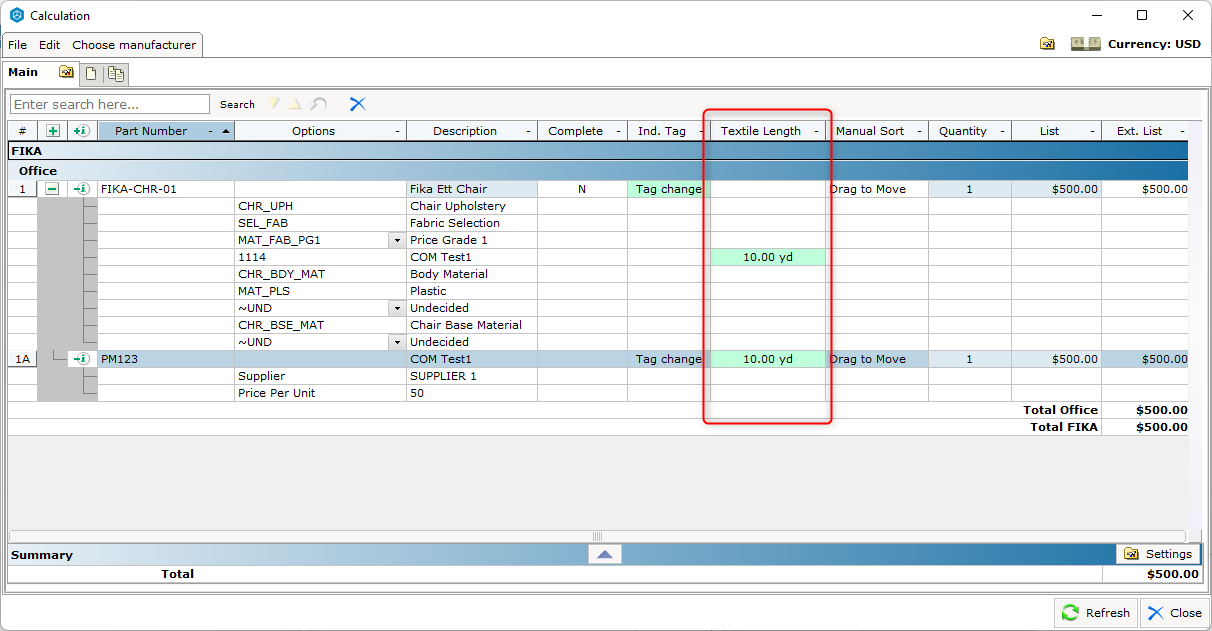

“纺织品长度”码数（码）附加栏
在计算对话框中增加了一列对织物或其他材料的额外英制信息，“纺织品长度”的码数（码）。请注意，码数（码）不是“控制面板”中区域全局设置的一部分，在绘图工具中也不受支持。
若要使用，请在计算对话框中的视图设置中启用 “纺织品长度”列（默认为关闭）。
当您的织物需要以“码”为单位进行测量
- 在计算对话框中，启用“文章视图”设置中的“纺织品长度”列。确保是可以手动输入值的，因为它不是与任何变量绑定的动态字段。
订单导出
PMX 格式导出
出于对商业内饰行业的热爱，我们增加了支持“PMX”文件格式的订单导出。这旨在简化在销售流程的生态系统中导出订单的集成。

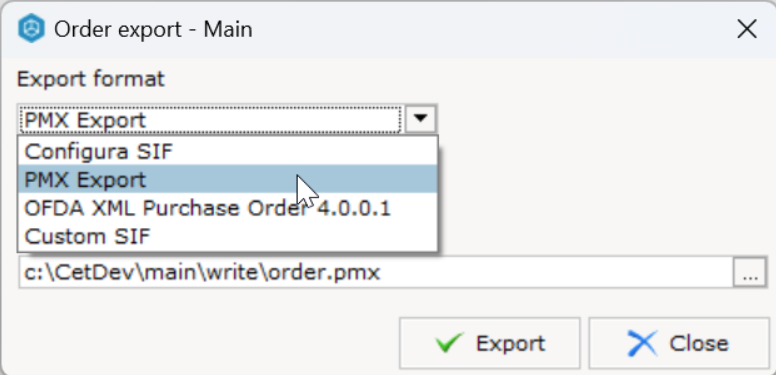

CET 15.0更新完成后，“订单导出”下拉列表中将出现“PMX导出”的新选项。
如果Configura和自定义SIF不是您的喜好
- 使用您的制造商插件产品进行物料清单中“PMX导出”的“订单导出”，并验证它是否可以成功导出，确保没有崩溃或性能问题。
- 将导出的PMX文件格式加载到SPEC中，以确保正确显示制造商信息 *如果您拥有 Commercial Interiors Library插件许可证
分类
项目标记的默认类别
我们对CET中面向用户的符号所生成的文本进行了改进，为其至少分配一个类别。这样做是为了方便管理大型绘图中面向用户的文本，其中原因为可见性。
如果您的制造商插件在特定的视图模式中有任何面向用户的文本或单独的标签，现在这些文本或标签将全部被分配到默认类别。

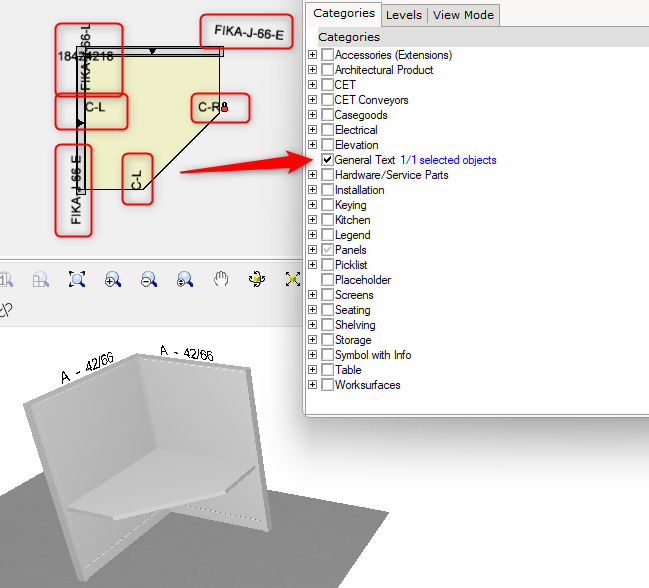

上面的例子来自我们所信赖的FIKA办公室！
- 通过使用制造商插件的产品，转到特定或安装视图模式。对于面向用户可见的文本或单独标签，确保在分类对话框中，被标记为默认类别“通用文本”（如果没有制造商个性化设置）。
新功能🆕
我们在每个版本中都在不断改进，以提供更多功能，为 CET 带来更多价值。以下是你需要知道的内容，分为不同的 CET 组成部件。
CAD改进
CAD材质和纹理导入

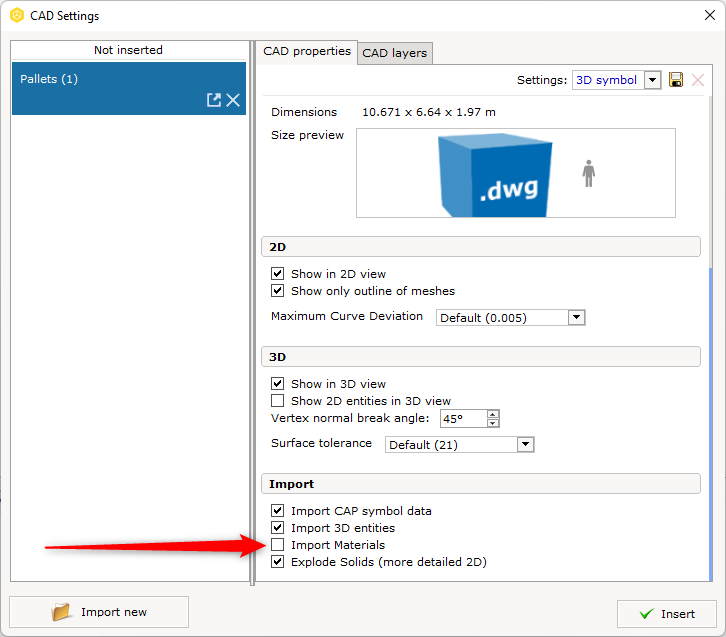

CAD增加了对导入CAD材质和纹理的支持。附有材质的CAD模型在3D中设置为默认颜色后将不再显得平淡无奇。但是，加载“材质和纹理”需要Autodesk材质库，请查看此处的帮助文章。在CAD对话框中，将有一个新的“导入材料”复选框。
如果您拥有应用了材质或纹理的CAD 3D模型，请在单击“插入”之前勾选复选框。看看以下的一个例子，与没有材料和纹理的托盘（左侧CET 14.5）相比，托盘采用灰色材料的纹理处理（右侧CET 15.0）。

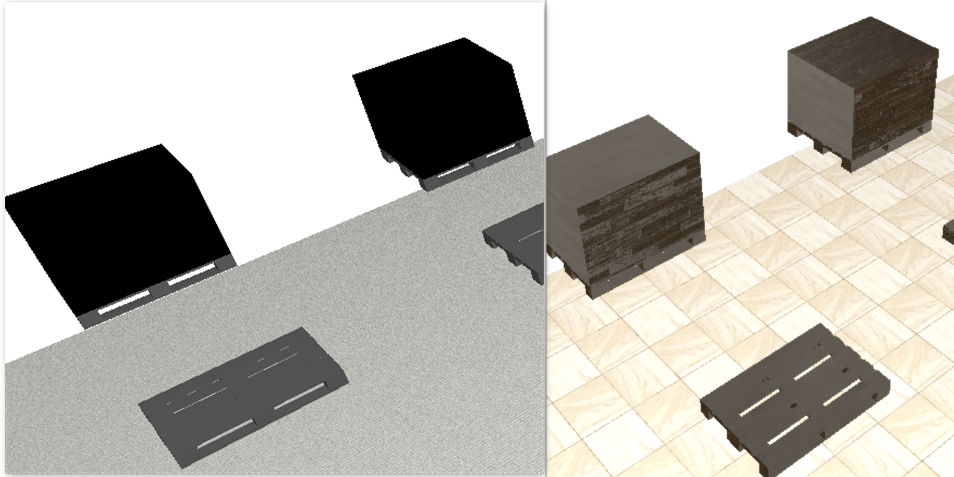

无纹理（左）和五十度的灰（右）
- 打开CAD对话框，确保选中“导入材料”复选框，将所需的CAD文件导入为“3D模型”，并确保它可以成功插入到绘图中。检查材质和纹理是否已导入。
- 此外，请对照CAD查看器（AutoCAD等）验证导入的CAD文件的正确性。
- 保存并加载绘图，确保导入的材料和纹理得到保留。
2D和3D绘图工具
快速测量工具
多年来，用户一直希望能更快速的进行测量，这款新测量工具的发布允许快速的尺寸测量和距离调整。这个工具的执行是基于动画的，不需要大量的点击、连接或特定的许可证，测量是自动完成的。它还具有一些不错的功能，使定位和测量产品变得方便。
此功能不需要任何迁移工作。因此，它应支持所有类型的产品与图形，包括DWG、IFC等。
快速测量变得容易
如何使用？
立即，此功能在默认的情况下是关闭的，可以 *通过单击快捷键 “M” 或启用2D菜单栏中的工具来激活。
启用后，选择测量源将自动创建一个测量点，然后其它的测量的特征点（黑点）会位于一条直线上。当将光标悬停到靠近的测量点时，它将从测量源延伸或收缩其测量，并把距离值显示在两点中。
单击每个点时，会出现一个放射状菜单，其中包含3个内置功能，这包括：
- 放置尺寸 - 单击时，相同的尺寸将生成单个尺寸字符串。
- 设置距离 - 输入特定的距离值以将测量源重新定位到目标。如：把座椅和墙的间隙以500mm重新定位的情况下提供了便利。
- 选择对象 - 单击时，切换测量源/产品的选择，其中测量目标将切换到测量源。

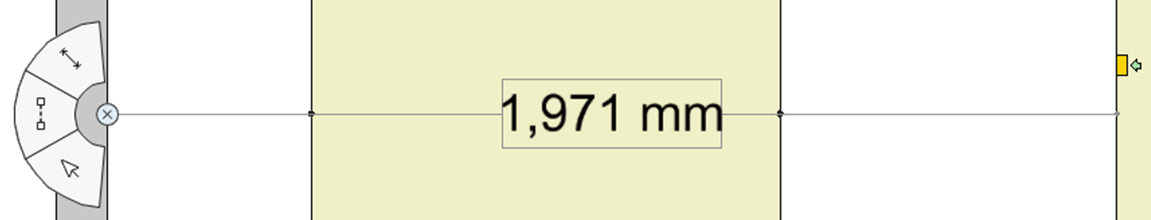

最右边的产品与墙壁之间的距离为1971mm.
- 使用您的制造商插件，确保此功能支持您的产品。它应该能够检测到产品外界的特征点。然后显示一个测量值，并且可以使用光标控制该测量值，以及在中间的 *距离值。
- 确保所有内置功能在制造商的产品中都是可操作的。
- 确认没有明显的性能问题，测量动作不应迟缓并冻结CET。
- 启用后，它是自动的，只要产品在选择范围内，它就会创建一个测量。如果完成了对绘图的更改，并且不需要进一步定位和对齐，建议关闭此工具，因为在2D空间中工作时，它可能会中断工作流程。
- 尝试其它的测量单位。在“控制面板”>“区域”中进行更改。
快速连续尺寸
考虑到速度和最少点击量，我们推出了快速连续尺寸。这改进带来了一个敏捷快速测量动作，可以在直线上直接跨越多个不同的产品来建立连续尺寸。连续尺寸没有任何更改。
一次点击开始，另一次点击结束
如何使用？
在“工具>尺寸”工具箱中，将有一个带有 '⚡' 标志的尺寸工具，单击后，测量动画便开始。从显示在2D空间中的十字线开始，单击一次开始将测量线 *拖动到想测量的产品上，再单击一次结束动画，这将创建一个连续尺寸。沿着产品边缘检测到的测量点将转换为连续尺寸的“测量段”。
- 使用您的制造商插件，确保此功能支持您的产品。它应该能够检测产品的测量点，并在动画结束时构建连续尺寸。
- 测试动画属性中的关联性功能，确保它于您的产品正常操作。启用关联时，将显示一个蓝点，并在产品重新定位时跟随调整。
- 可以通过“控制面板”>“常规”>“捕捉设置“ 中的 “角度变化幅度”来控制测量的旋转临界值。
样式便利性
使用者样式的选择
我们收到用户遇到了有如大海捞针的挑战。也就是说，在充满产品的大型绘图中搜索并进行调整分散在各处的绘图线、形状和尺寸。这项新增支持解决了这个问题，用户现在可以根据不同的文本、线条、阴影样式、面积和尺寸样式来选择绘图线条、形状和尺寸。
如何使用？
此功能现在集成在选择查询中，该查询支持添加“文字”、“直线”、“阴影样式”、“面积”和“尺寸”样式的条件。

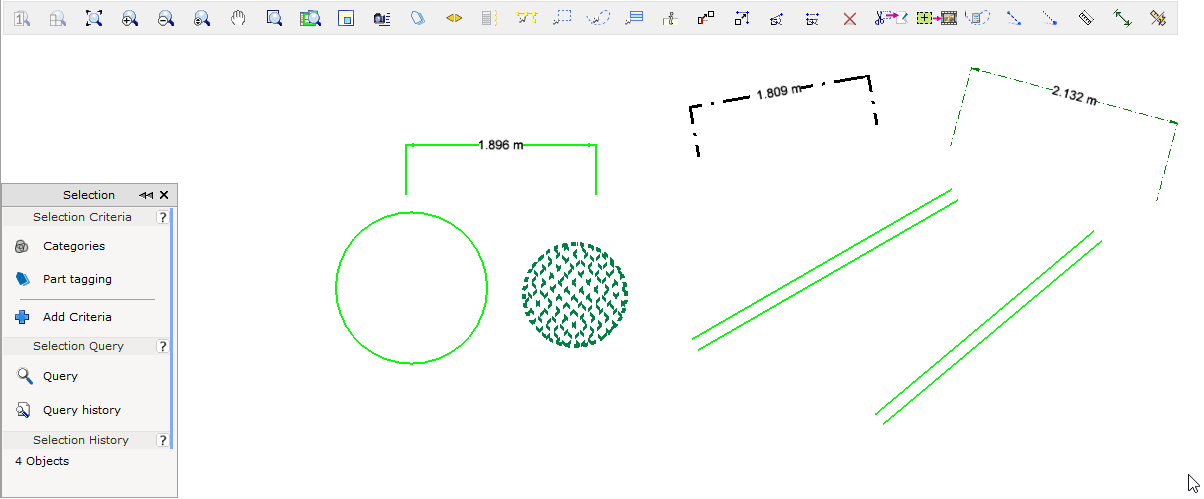

以下示例显示了几种不同线条样式的绘图线条、形状和尺寸。为了选择绿线样式，即“Collab style 1”，可以通过创建的选择查询进行选择，如有需要，它也支持多个选择条件。
选择所有绿线样式
- 以不同的样式放置绘图线、形状和尺寸。打开“高级选择”工具，根据您的需求创建选择查询。确保它可以做出 *精确的选择。如果您有制造商特定的款式，最好确保它也得到支持。
- 在快捷属性中更改任何样式，确保选择查询能够进行精确的选择。
- 在没有边框的情况下，您可能无法看到上面动画中的精确选择。确保打开在控制面板>视图>2D视图>“在2D视图里，在选定周围显示框架” 功能。
快速保存用户样式
在添加了“保存”功能后，通过快捷属性可以更方便地更改样式。现在，在快捷属性中的样式编辑模式下，所有的绘图线、形状和尺寸都将具有“保存”和“另存为”按钮。这目的在以不需使用样式编辑器的情况下提供便利的样式调整。
如何使用？
- 单击“保存”将保留对样式功能所做的更改。
- 单击“另存为”将以新创建的样式保留对功能所做的更改。

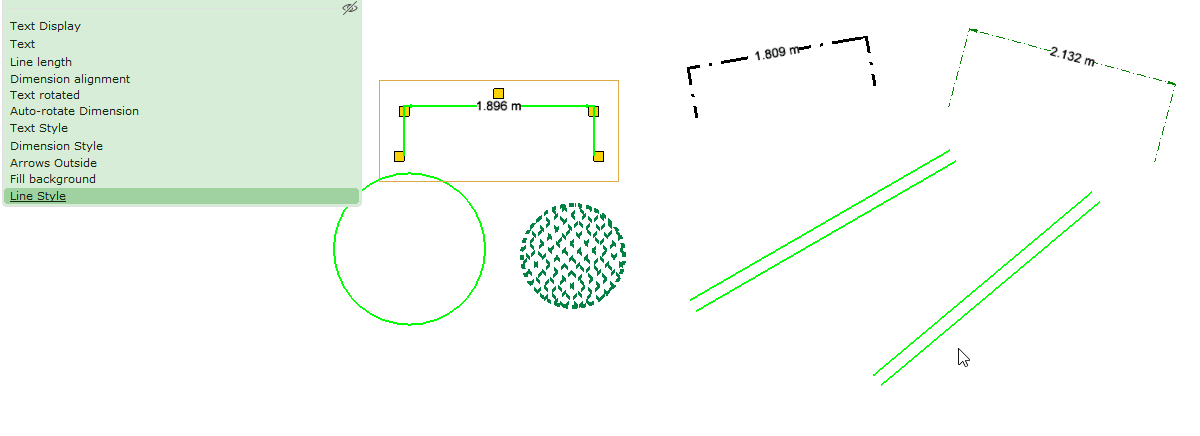

以下示例显示了几种采用不同线条样式的绘图线条、形状和尺寸。保存对绿色线条样式的更改，即“Collab style 1”，现在可以轻松在快捷属性里完成。
更改线条样式宽度和颜色
- 以不同的样式放置绘图线、形状和尺寸（如有，请与制造商特定样式一起使用）。在快捷属性中对样式进行任何更改，然后单击“保存”、“另存为”。
- 保存时，请确保更改应反映到采用同一样式的图形上，这将只会影响同一个绘图中的备选方案和块。
- 更改也将反映在新的图形位置（如果设置为默认）和样式编辑器中。
- 单击“另存为”将提示另存为新样式。完成后，确保新样式可用于新绘图和新图形放置。
用户界面
CET 小改款
这姗姗来迟的改变终于发生了，首先从最显眼的区域开始，如：
- 2D、3D菜单栏、工具栏
- 图标和配色方案
- 墙，建筑，绘图工具还有更多即将到来。。。
要想看到这神奇的改变，只需点击个人资料旁边的开关，就可以沉浸在CET的未来中。目前，CET 将默认使用旧的用户界面。这项升级工作仍在进行中，许多区域将在未来的CET版本中逐步得到改进。
目前，使用新的 CET 用户界面并不是强制性的，但鼓励好奇的用户尝试一下，并通过devsupport@configura.com 向我们提供反馈。
您会打开开关吗？
Core Scheme 逐步淘汰🗓️
什么时候？
正如你可能已经听说的，我们考虑最早在2024年第四季度退役旧的 Core Scheme。有了这一点，我们强烈鼓励仍在使用 Core Scheme 的制造商尽快迁移使用 PropSchemes。
然后呢？
随着每次迁移的完成，QA支持始终努力控制质量。方案（Scheme）是制造商插件的核心功能之一，我们不会在这放过任何机会。因此，我们强烈鼓励您访问我们为您准备的 PropSchemes测试指南。
性能测试📊
性能是推动CET可用性体验中非常重要的一面。随着我们努力在往后的CET版本中提供更多的增强功能和新功能，我们将严格考虑性能，以确保其一致性，并且确保不会在过程中引入意想不到的连锁反应。话虽如此，我们也希望我们的制造商伙伴能够进行一些基本的性能测试，以确保它们不受影响。
基本检查清单
- 为了确保最佳性能，请关闭未使用的插件，这将有助于CET更快地加载和启动。

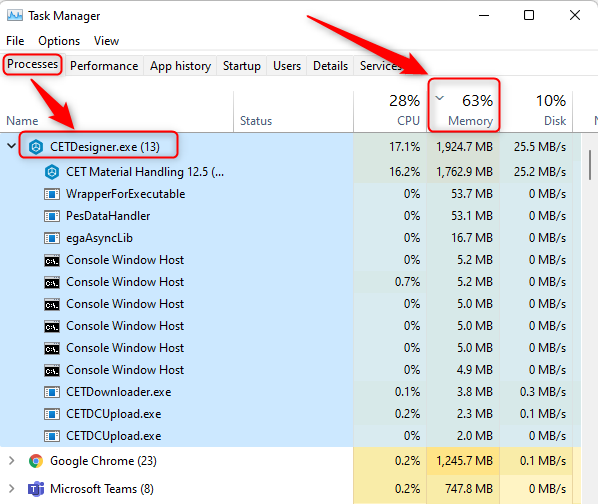

- 使用Windows的任务管理器测试可能的内存泄漏问题（使用快捷键CTRL+SHIFT+ESC 打开）。在进程选项卡中找寻“CETDesigner.exe”并确保总体内存消耗没有达到最大值，并以CET占用了大部分内存。检查CET的内存消耗在新旧版本之间的差异是否可以忽略不计，如果“CETDesigner.exe”的内存消耗异常高，请提交报告。
Release Debug 中的新工具

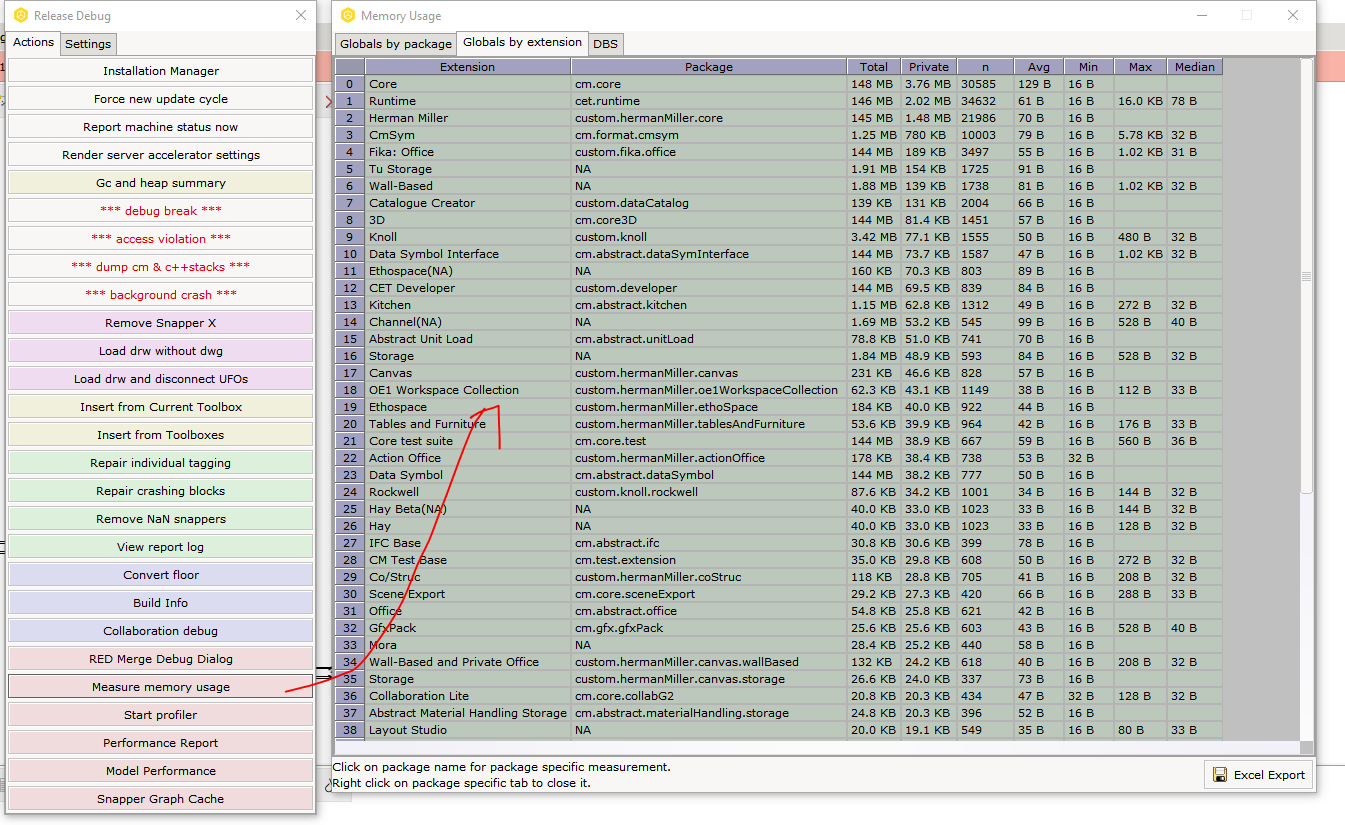

测量内存使用情况 (Measure memory usage)
一个新的工具，用于检查CET安装包的内存分配。如果内存随时间增长而未释放，此工具可用于鉴定某些安装包的内存泄漏。
您能做什么：
- 在Windows任务管理器中出现内存峰值或内存最大化时使用。或者在使用CET时感觉到异常的迟缓或减速。
- 使用Ctrl+Alt+Shift+F12打开“Release Debug”菜单。单击“Measure memory usage”。某些用户可能与“英特尔高清图形”快捷键发生冲突。
- 跟踪将写入CET日志文件。将日志文件和相关信息一起发送到devsupport@configura.com以供调查。

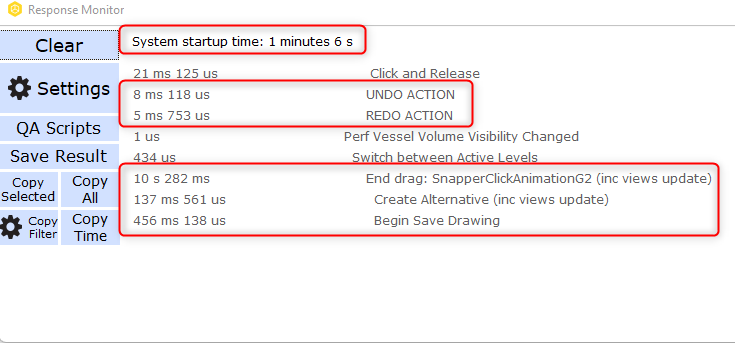

响应监视器测试
我们也强烈建议使用“QA工具”下的“响应监视器”来追踪CET在完成不同的操作时所花费的时间。对照旧版和新版CET中相同动作所使用的时间。如果时间差异很大，您可以向“devsupport@configura.com”寻求帮助。
通过使用您的制造商插件，我们建议检查这些操作的时间差异：
- 系统启动时间
- 第一次放置产品和之后的连续放置
- 拉伸（检查其是否平滑且不抖动）
- 复制和粘贴
- 创建备选
- 保存和加载绘图
- 在[动画、快捷属性、客户自定的材质、方案框]中应用材质
这就是我们带给您的全部！
QA支持团队祝愿您在 CET 15.0 迁移之旅中一切顺利。👍
