欢迎来到 CET 14.0 小发布 QA 测试指南。在还没开始测试之前请先和编程员确认 14.0 小发布的迁移工作(如有)已经完成。
错误修正🪲
与其他版本一样，我们努力尽可能的排除更多的错误，以保持出色的CET用户体验。因此，这些相关的错误修正信息是精心挑选供您参考的，分为不同的CET组件区域。
DWG/CAD相关
缩放超大 CAD 导入的选项

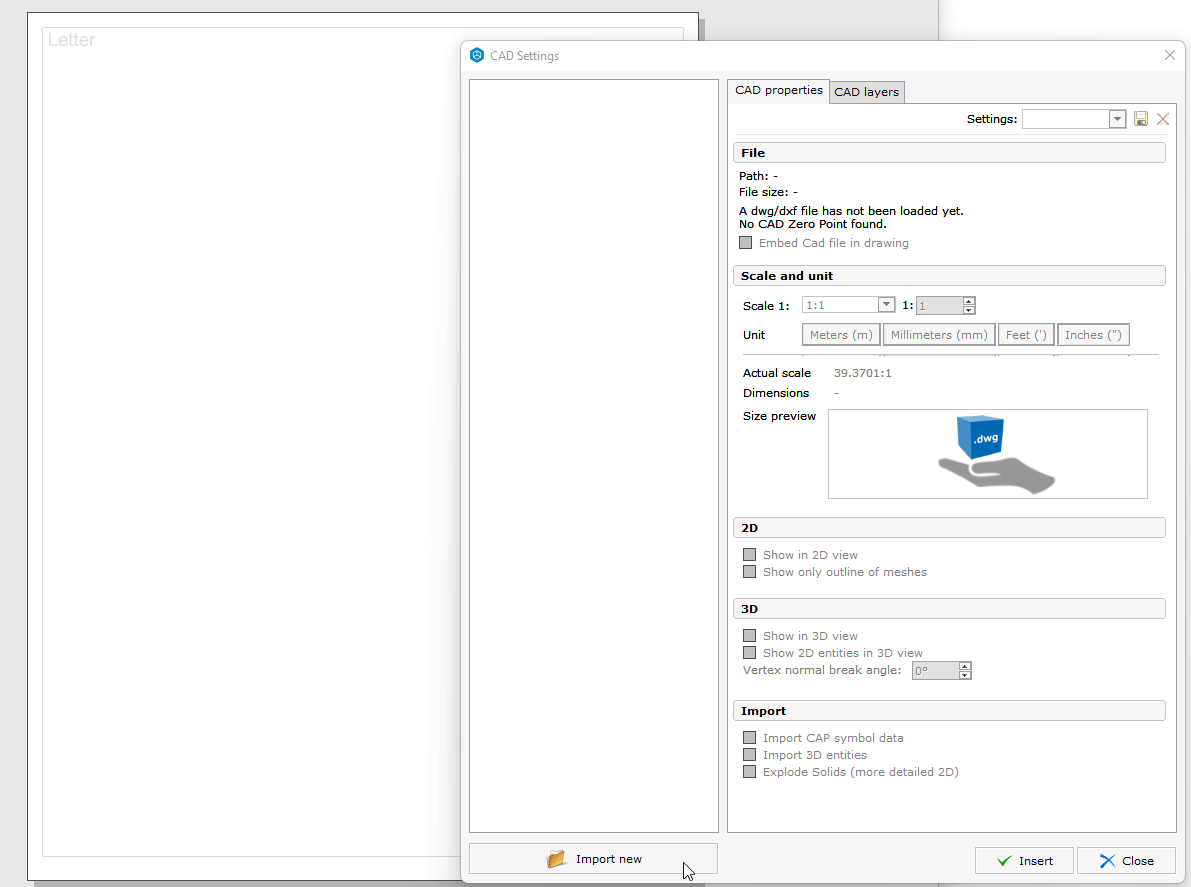

我们在绘图空间中导入CAD的时侯添加了一个新的“对话框”。如果要导入的CAD文件在任何方面都超过绘图尺寸的“10倍”时，它则会通知您。请看看以下的动画：
- *如果单击“是”，CAD文件将自动缩放以适应图纸尺寸。
- *如果单击“否”，CAD文件将保留其原始尺寸。
以上的动画显示CAD的导入过程以及调整CAD的大小。
- 参考以上的动画，我们已经使用 “1000m x 1000m” 大小的CAD文件进行了精心的测试。如果你拥有一个很大的CAD文件。我们强烈建议您测试导入，看看对话框选项是否操作正常。
2D位置精度

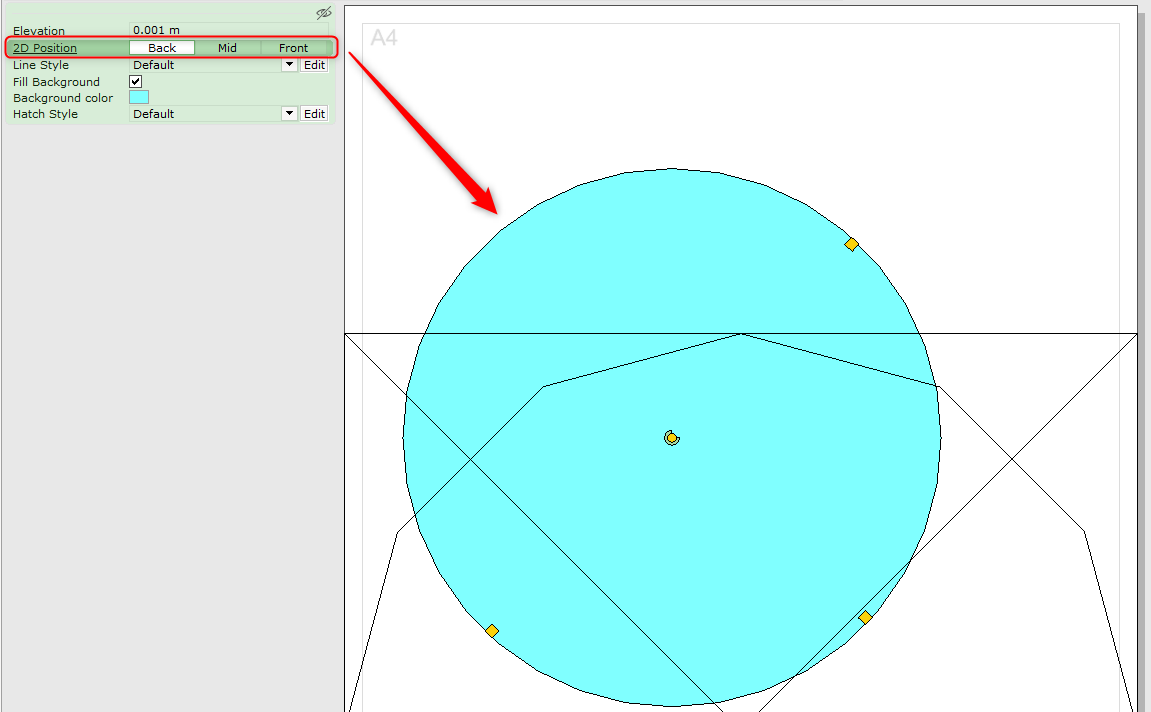

如果您遇到模型和绘图空间中 CAD 和 2D 图层之间存在重叠的情况，在快捷属性中有个“2D 位置”的功能可用于调整重叠图层的位置优先级。 我们简单回顾一下它的操作。
2D 位置设置为“后”，它将位于 CAD 后面。

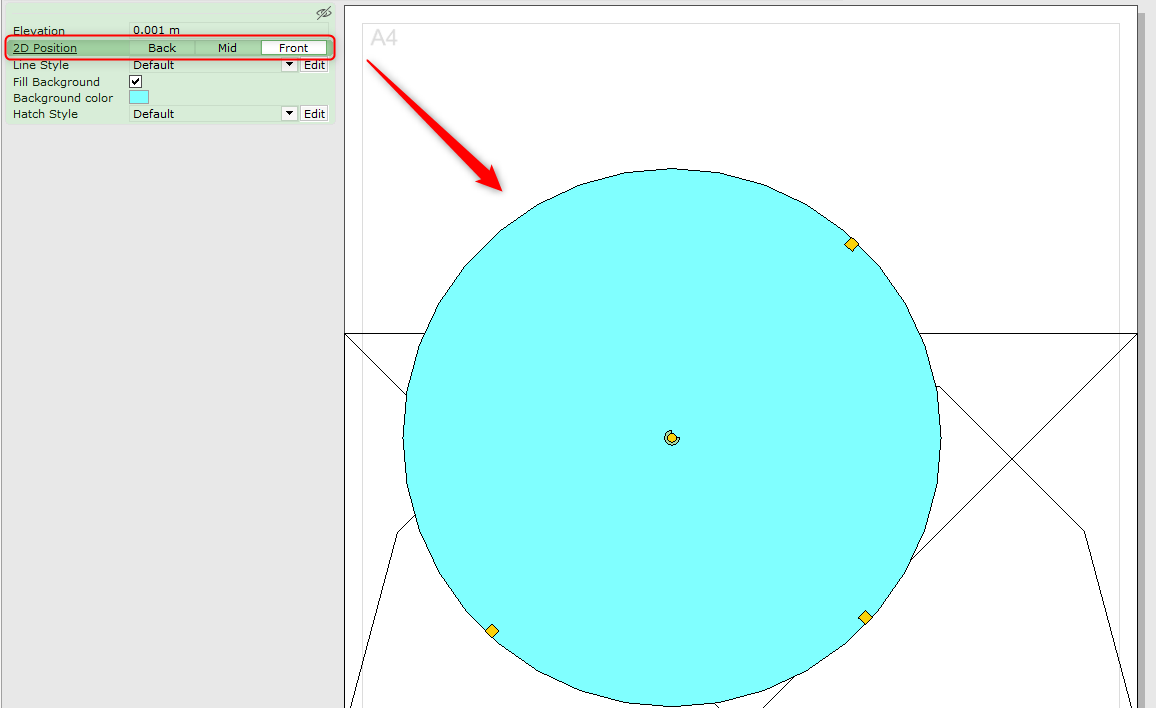

2D 位置设置为“前”，它将位于 CAD 前面。
之前，我们在生成的 PDF/打印预览中遇到了问题，即 2D 位置无法正常工作。 因此，此版本将修复此问题。
- 在绘图空间/图纸空间中导入CAD文件后，将CAD文件与任何具有2D位置功能的部件（自定义形状、2D形状、线、制造商特定的形状和工具等）重叠。确保在生成的PDF/打印预览中，2D位置应按配置准确操作。
在打印中隐藏

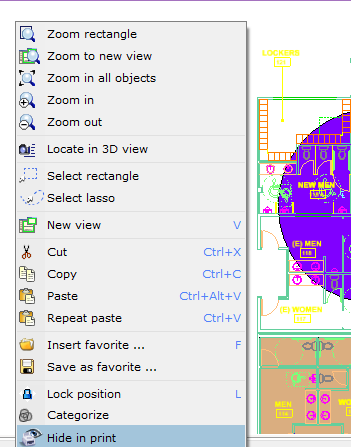

开发人员修复了将导入的CAD设置为“隐藏在打印中”时，在图纸空间中的纸张上剪切时不会显示的问题。例如，右键单击导入的CAD，然后单击“在打印中隐藏”。使用2D视图剪切区域后，现在将隐藏导入的CAD。

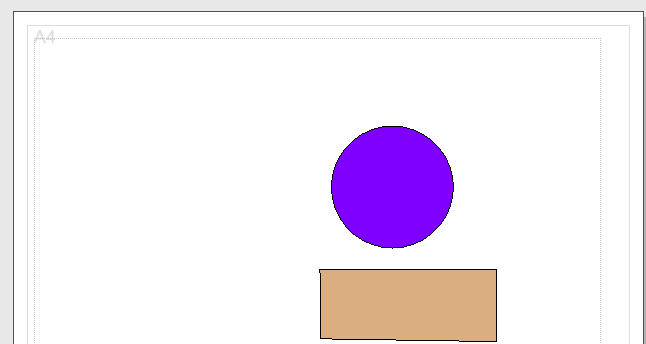

参考以上的图片视化，与紫色圆圈重叠的 CAD 设置为“在打印中隐藏”，
在 2D 视图剪辑中剪辑它也会隐藏 CAD。
- 导入所需的CAD文件后，将其设置为“在打印中隐藏”。然后尝试剪辑要显示的区域，并确保CAD被隐藏。为了进行验证，生成PDF/Print预览的输出应该与在纸上看到的输出相同。
- 通过将设置成为“在打印中显示”来取消隐藏，应在绘图空间和剪辑区域中显示隐藏的CAD。
丢失的3D实体
开发人员进行了修复，以确保导入的 DWG 中的 3D 实体依然像之前一样显示。以往，无论勾选/取消勾选“导入 3D 实体”选项，3D 实体都可能会丢失。 确保修复对您有效，请参阅*下面的部分。

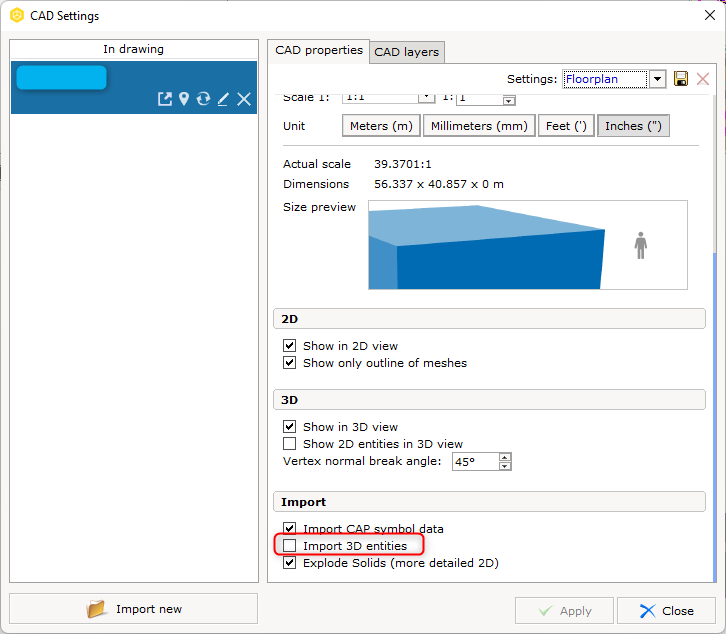

“CAD设置”对话框。
- 使用您的制造商插件创建绘图，然后将其导出为 DWG。（确保外部参照文件 xref 也已导出）。
- 然后，在菜单“文件 > 导入文件”中导入 DWG。在 CAD 对话框中，确保在“平面图”设置下拉列表中导入并选中“导入 3D 实体”。 确保 3D 实体显示，没选中该选项时隐藏。
- 重复上面的步骤，但在“3D符号”设置下拉列表中，默认的情况下会选中“导入3D实体”。确保3D实体显示。
图纸相关
加载图纸空间模板时崩溃
之以，在图纸空间中加载图纸空间模板 (.cmppr) 时，CET 有可能会崩溃。 如果您的制造商插件设有图纸空间模板，请按照以下*测试说明进行操作：
“加载图纸”按钮

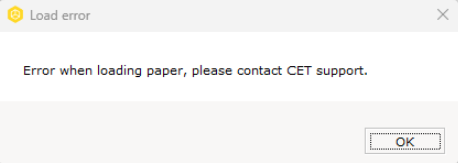

当崩溃时，它会显示一条像上图对话框的错误消息。
- 在图纸空间中，使用制造商插件的图纸空间模板（如有），将图纸模板（.cmppr）加载到CET中，并确保它不会崩溃。若要作进一步验证，请尝试使用新创建的图纸模板或现有的图纸空间模板。
- 如果这些模板配置有*数据字段，请确保这些数据字段变量能够加载和检索正确的值。
数据字段是项目的变量，是属动态的。根据每个绘图中填入的信息而不同。
例如，“用户、客户名称、日期等”的数据字段，其中一些字段可在项目信息中填写。
物料清单的列表展开
开发人员修复了一个问题，即在打印输出中，“展开列表”在取消勾选/勾选时不会隐藏/显示产品的选项列表。如果您的制造商报表设置具有“展开列表”选项，请按照以下测试说明进行操作：

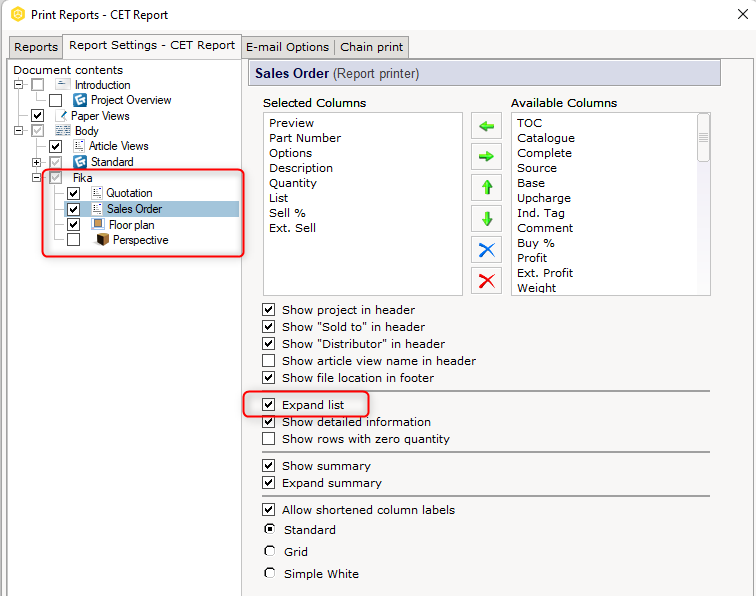

上图显示了打印报表中的选项。

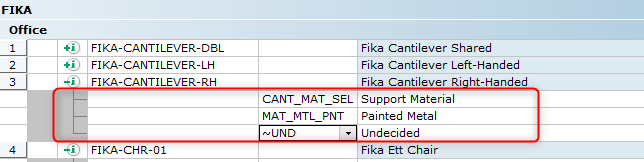

上截图显示物料清单中展开的 FIKA 布局列表。
- 在制造商插件的报表设置中，尝试勾选/取消勾选物料清单相关图纸的“展开列表”选项（图纸的命名可能因制造商而异）。生成 PDF/打印预览并确保列表根据选项隐藏/显示。
- 将打印的物料清单进行比较，并确保其隐藏/显示选项是准确的。标价不应受到影响。
更改标签图例的样式时发生崩溃
我们修复了更改标签图例中的样式时发生崩溃的问题。之以，在快捷属性中更改样式时，CET有可能会发生崩溃。因此，我们强烈建议您使用制造商特定标签来检查标签图例的样式变化时不会导致崩溃。请遵循以下*测试说明：

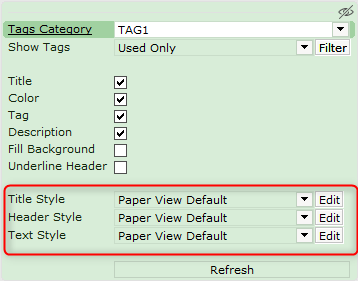

标签图例的快捷属性。
- 使用制造商部件标记（如有）制作带有部件标记的绘图形。在图纸空间中，使用标记图例。在标记图例快捷属性中，点击“编辑”按钮更改标记图例外观的样式（字体、颜色、文本大小）。确保样式可以成功更改，并且不会使CET崩溃。确保标签仍然正确显示。
- 简单的更改快捷属性中的其他功能，确保可以毫无问题地进行更改。
块相关
块的可见性
块、筛选和类别的组合已进行了改进。通过绘图空间和图纸空间中的可见性设置将某些类别应用到块的产品组中，将不再隐藏整个块，而是仅隐藏所指定类别的产品。之前因为这个限制，块需要被分解，然后才能依每个类别来筛选。看看下面的例子。

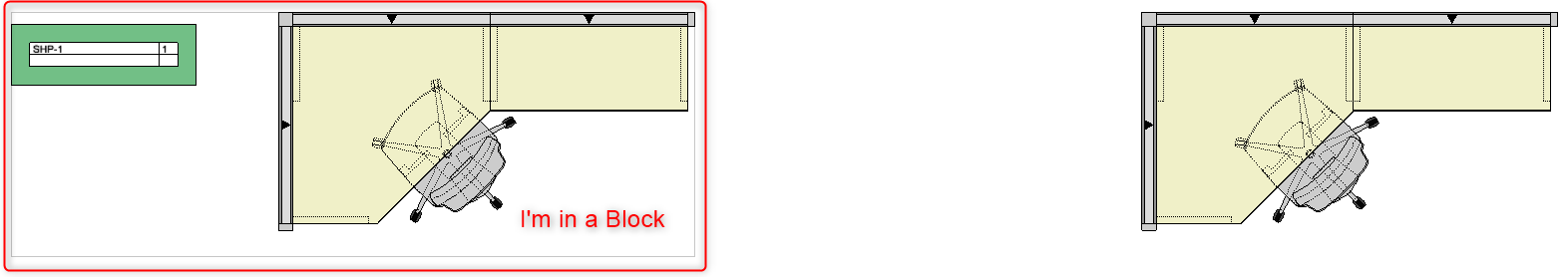

首先，下图中有两个工作站，左边的产品组已经被放在一个“块”中了。
在图纸空间里，创建一个视图剪辑，其目的是为了隐藏分类为“面板”的产品。

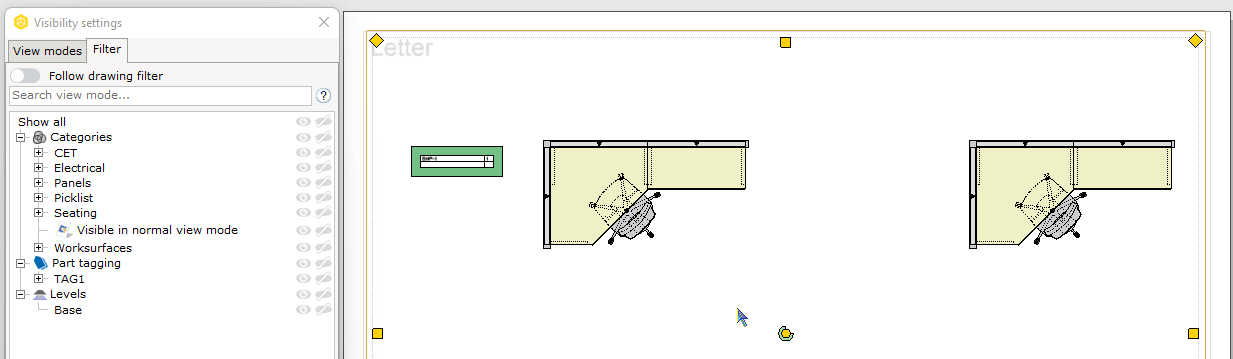

在CET 14.0中，筛选“面板”不仅隐藏指定的类别，而是隐藏整个“块”

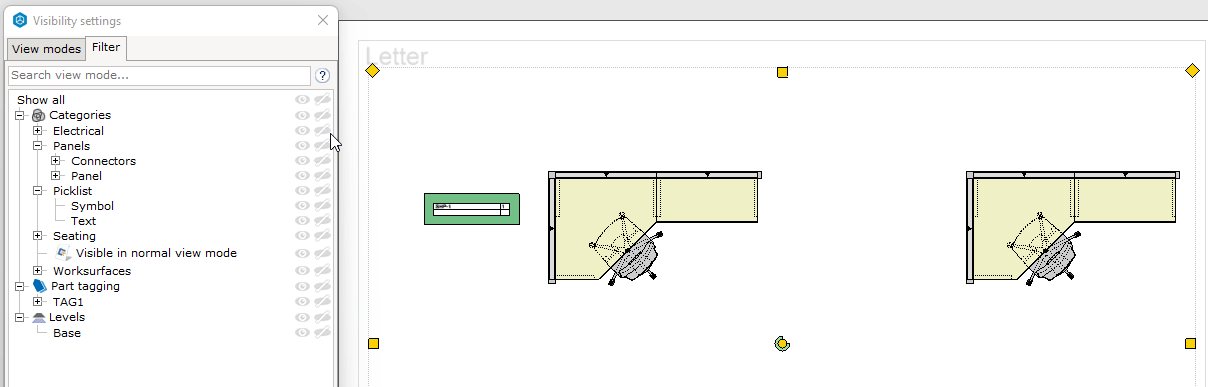

在CET 14.0小发布中，筛选“面板”只隐藏所指定的类别，而不受“块”的影响。
此涉及块、类别和筛选的修复程序，目的在为隐藏/显示产品带来便利。因此，请遵循下面的测试说明，以确保这些受影响的区域不会带来任何“惊喜”！！
-
- 筛选绘图空间中的“块”，验证是否正确的隐藏/显示（类别/零件标记）。
- 筛选图纸空间中的“块”，验证在“视口”和“视图剪辑”的“可见性”设置的（类别/零件标记）正确的隐藏/显示。
- 应用所需的筛选设定后，确保正确的隐藏/显示（类别/零件标记）。
- 生成PDF，打印预览。
- 导出 *（Revlink、IFC、DWG等）。
- 保存绘图后加载绘图。
- 渲染所筛选过的“块”。
- 对筛选过的“块”创建自定义视图模式/视图集。
- 通过使用制造商插件，确保这些区域正常工作。
这些示例只是使用 CET “筛选” 的导出方法。这很大程度上取决于您的制造商的使用情况/工作流程。如果制造商的工作流程在用户的日常工作流程中几乎不使用任何CET导出方法，则可以跳过。
其他
插件依赖
还记得尽管绘图上没有任何所述插件的内容，但CET仍然显示缺少所需的插件吗？我们都曾经遇到过这个问题，但这次我们很高兴地宣布这个问题将得到解决。当绘图在另一个未安装启动插件的CET中重新加载时，将绘图与其他启动插件一起保存不会创建依赖项。
这间接的提高了重新加载绘图时的性能，并因为消除了依赖性而缩减了文件大小。
在加载绘图时通知您激活不相关插件的对话框。
最重要的是，此修复仅适用于新建的绘图，之前保存的旧的绘图仍然具有依赖性！
- 我们已经很好的确保此功能可以和不同制造商插件的组合一起使用，但就您而言，确保保存和加载绘图仍然正常操作非常重要。
项目信息
CET 14.0在项目信息中引入了一个回归错误，当修改日期字段时，显示星期几的信息不准确。
因此，这个问题已在 CET 14.0 Minor 中得到纠正。 现在，当日期被修改时，它将正确显示一周中的星期几。 然而，这只会影响具有自定义项目信息对话框并且能够显示星期几的制造商插件。
为了确保此更改在您端正常工作，请按照以下*测试说明进行操作：
显示星期几的信息。
- 使用您的自定义项目信息，检查更改日期字段的年、月、日是否会生成正确的星期几。
- 保存和加载项目信息。 确保您端正确的加载日期信息。
新功能🆕
我们在每个发布中都不断的改进，以提供更多能为 CET 带来更多价值的功能。以下是您需要了解的内容，分为不同的 CET 组件区域。
块标高
现在块的快捷属性中具有“标高”的功能。与之前需要分解整个块相比，它现在可以直接升高整个块来实现相同的目标。为了确保您能够做到这一点，请按照以下测试说明进行操作：

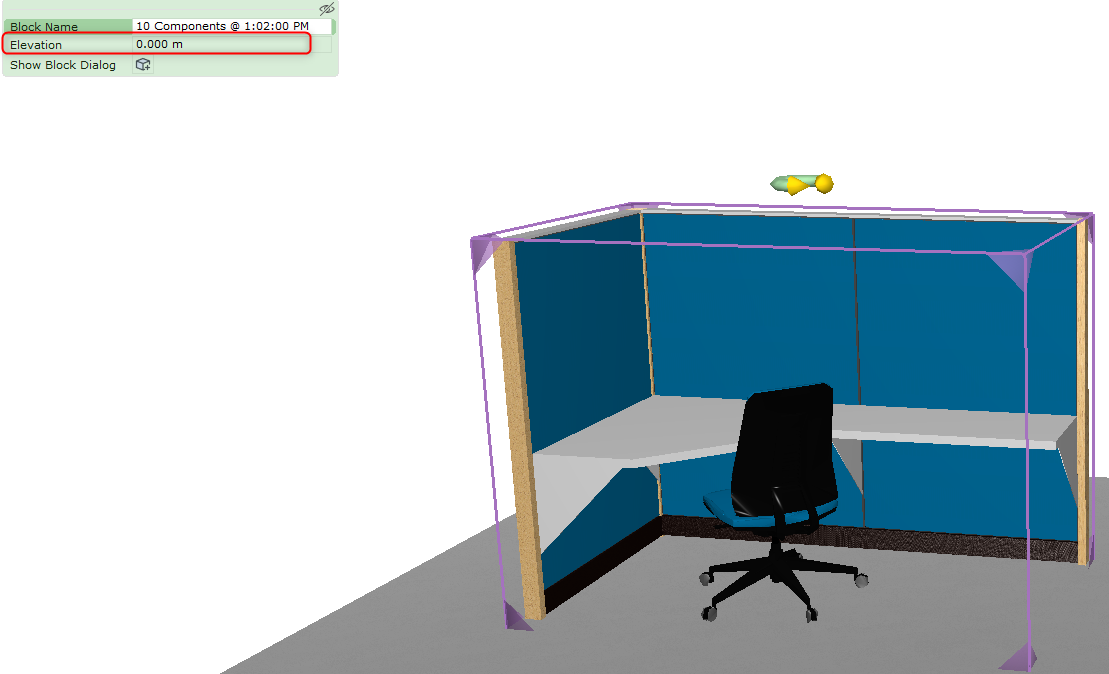

一个由FIKA办公室带给您的非常典型的办公工作站！
- 使用您制造商的产品，制作一个块。
- 单击块，快捷属性中应该有一个新功能 “标高”，它允许手动输入以升高整个块。
- 如果您的制造商插件有“面板”，请使用组件块重复上述步骤。
