欢迎来到 CET 14.0 QA 测试指南。在还没开始测试之前请先和编程员确认所有的迁移工作已经完成。

这段录制来自2023年3月23日举办的 CET 14.0 QA 测试指南在线研讨会。



方案重组工具中以“Configura SIF”格式导出时系统崩溃

开发人员修复了从方案重组工具里导出 “Configura SIF” 格式时的系统崩溃。这是由于引用缺失，导致一些信息丢失，从而导致崩溃。

为了确保它对您操作正常，请遵循以下测试说明：

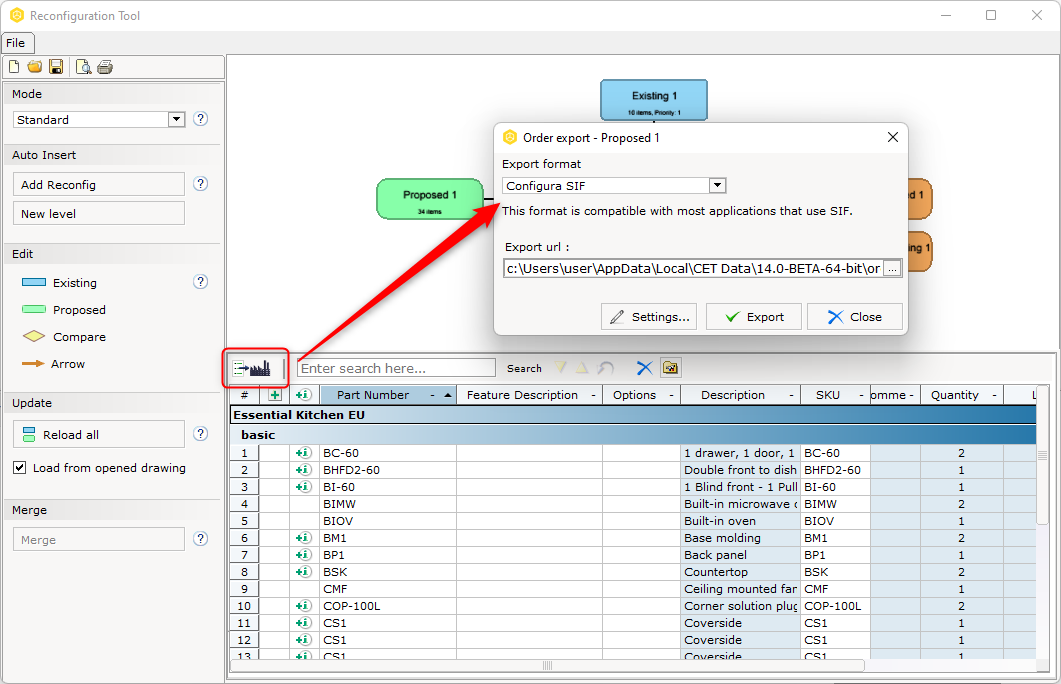

1. 在方案重组工具中，进行 “Configura SIF” 格式的 “订单导出”，并确保CET不会崩溃。验证SIF导出是否成功，输出是否准确。

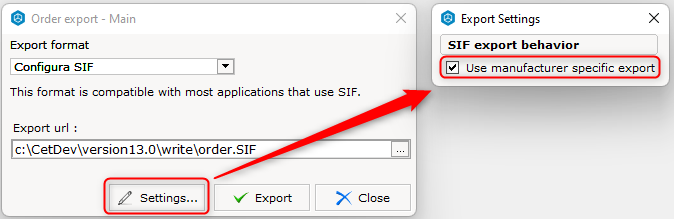

2. 如在绘图中的插件使用了独特信息（制造商特定的标记）。在报价单中，执行“Configura SIF”的“订单导出”时，确保这些带有独特信息的制造商标签在导出的SIF文档中正确显示。当您勾选“使用制造商特定的导出”复选框时。
3. 为了确保在CET 14.0中获得良好的体验，确保在报价单（BOM）中重复订单导出时不会造成意外影响。



使用块、筛选和类别的改进

2023年5月16日更新：鉴于CET 14.0版本延迟发布，我们决定不在CET 14.0版本中发布此功能。下面与 “使用块、筛选和类别的改进” 相关的部分可以跳过，且不会引入新行为。

在CET 14.0中，块、筛选和类别的组合已进行了改进。通过绘图空间和图纸空间中的可见性设置将某些类别应用到块的产品组中，将不再隐藏整个块，而是仅隐藏所指定类别的产品。之前因为这个限制，块需要被分解，然后才能依每个类别来筛选。看看下面的例子。

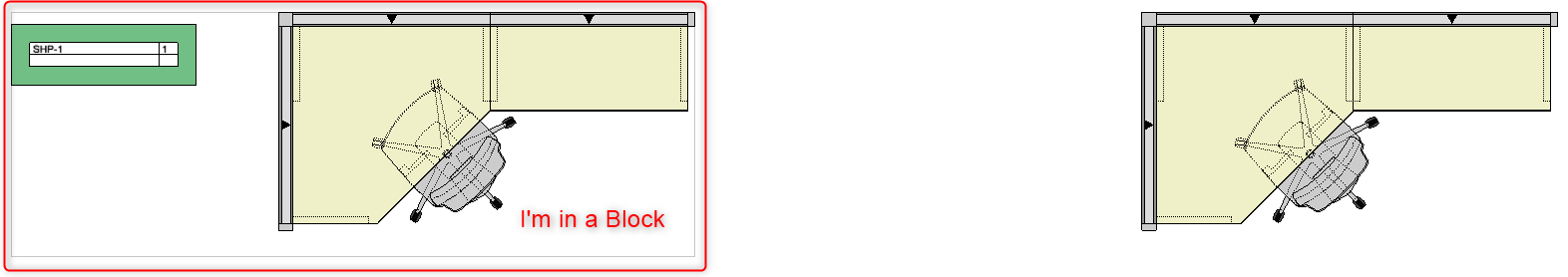

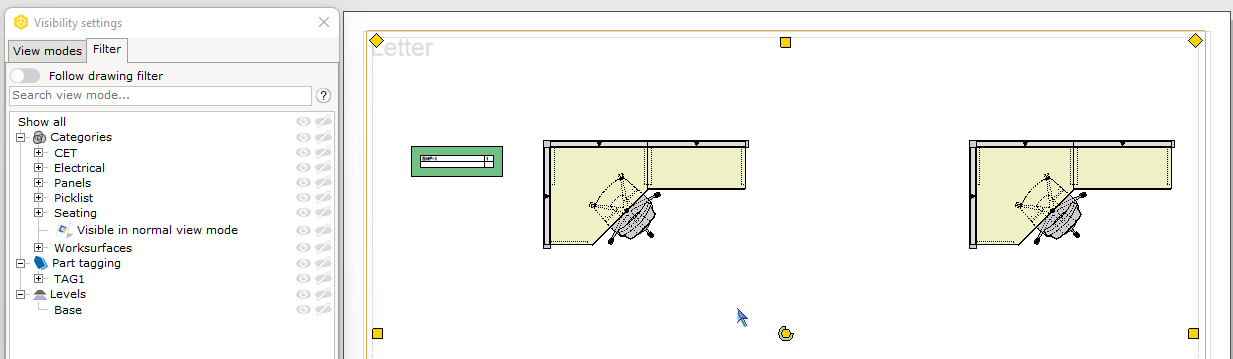

首先，下图中有两个工作站，左边的产品组已经被放在一个“块”中了。

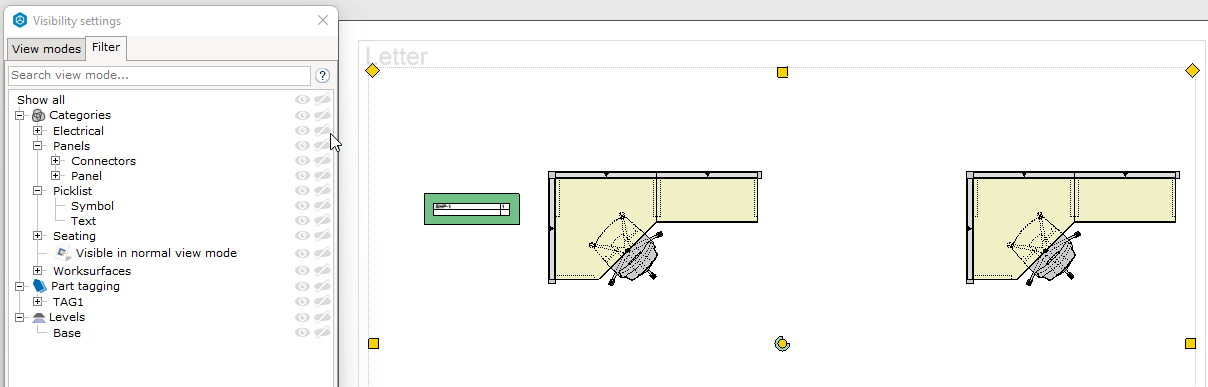

在图纸空间里，创建一个视图剪辑，其目的是为了隐藏分类为“面板”的产品。

在CET 13.5中，筛选“面板”不仅隐藏指定的类别，而是隐藏整个“块”

在CET 14.0中，筛选“面板”只隐藏所指定的类别，而不受“块”的影响。

此涉及块、类别和筛选的修复程序，目的在为隐藏/显示产品带来便利。因此，请遵循下面的测试说明，以确保这些受影响的区域不会带来任何“惊喜”！！

通过使用制造商插件，确保这些区域正常工作：

• 筛选绘图空间中的“块”，验证是否正确的隐藏/显示（类别/零件标记）。
• 筛选图纸空间中的“块”，验证在“视口”和“视图剪辑”的“可见性”设置的（类别/零件标记）正确的隐藏/显示。
• 应用所需的筛选设定后，确保正确的隐藏/显示（类别/零件标记）。

  • 生成PDF，打印预览。
  • 导出 *（Revlink、IFC、DWG等）。
  • 保存绘图后加载绘图。
• 渲染所筛选过的“块”。
• 对筛选过的“块”创建自定义视图模式/视图集。



图纸试图标签图例颜色

开发人员修复了“2D Conture Override”的方法。 之前，如果您碰巧在控制面板中勾选了 *'仅显示2D的轮廓线' 选项，图纸视图中的标签图例将受到影响，标签的颜色将不会显示，因为该显示在2D Conture 的方法中被拒绝。

看看以下CET 14.0和CET 13.5的对比。

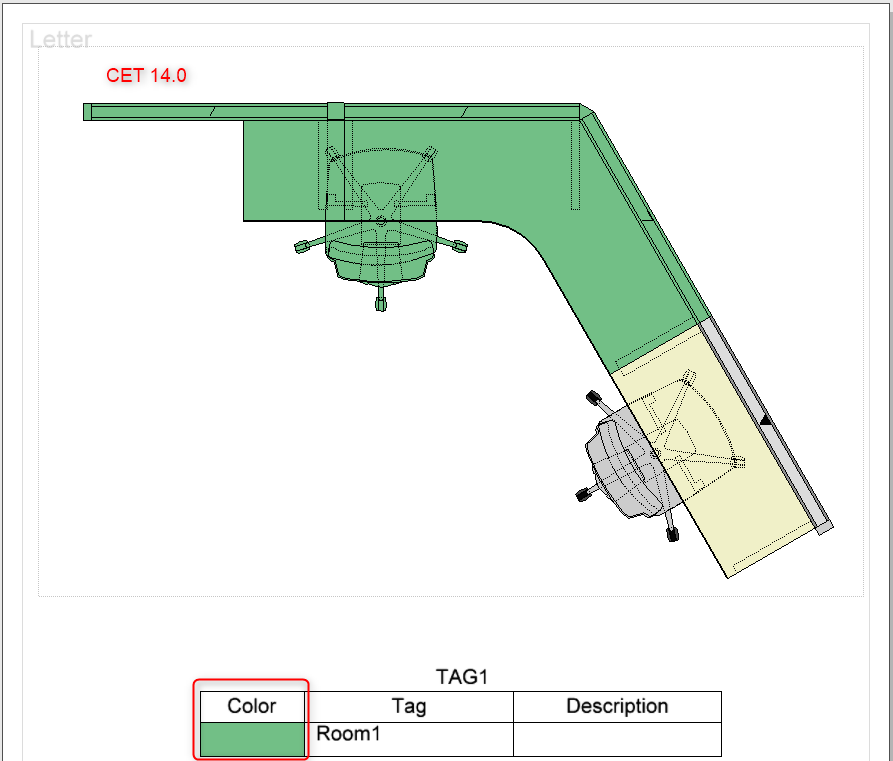

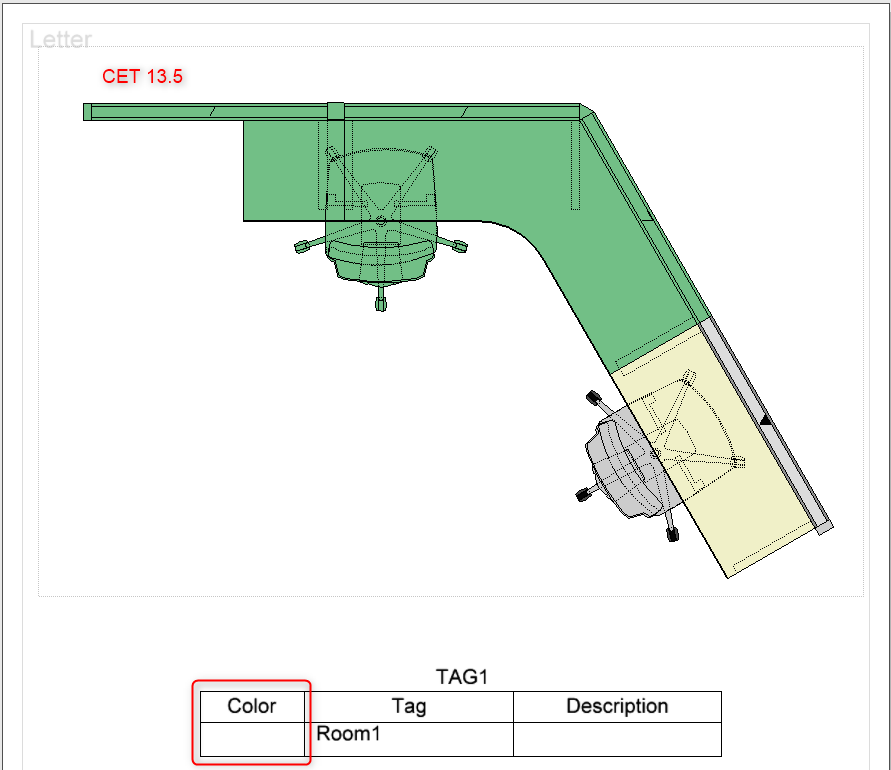

使用部件标记为绿色的工作站“Room1”，因勾选了显示2D的轮廓选项，在CET 14.0之前，标签图例中不会显示任何颜色。

请按照此处的测试说明进行操作：

1. 使用制造商插件，应用部件标记。在图纸视图中，使用新的/现有的图纸，将位于“工具（图纸）”里的“标记图例”放入图纸中。确保“颜色”列中的部件标记颜色以准确的颜色表示。
2. 勾选和取消勾选“仅显示2D轮廓线”，再次测试。这个选项不应影响“标记图例”中的颜色表示。



图纸保存环境

图纸保存环境已升级为使用“RobustSaveEnv3”引擎，有望更好地处理所丢失包裹的差异。

之前使用的较旧引擎，向后兼容性是个一直反复出现的问题，即使在安装了所需的插件后，图纸视图中一些依赖插件的模块也不会刷新到正确的模型图形。复制图纸有时会被阻止，从而投出包裹依赖性错误。

请按照此处的测试说明：

1. 使用您的制造商插件图纸（如果您的制造商插件有附带），尝试将任何新/现有带有图纸的绘图加载到 CET 中。 确保复制、创建新图纸能正常工作。 确保在视图剪辑和3D视口中，模块准确显示，没有任何问题。

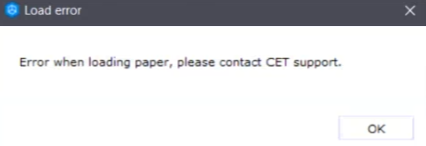

2. 使用一个带有图纸的新绘图重复测试。使用图纸功能时，不应投出上图所示的任何意外错误。



cm.abstract.office

开发人员对 Abstract office 进行了修复，因为过去存在屏风上的面板更新问题。使用制造商插件，通过以下冒烟测试确保面板正常操作是很重要的：

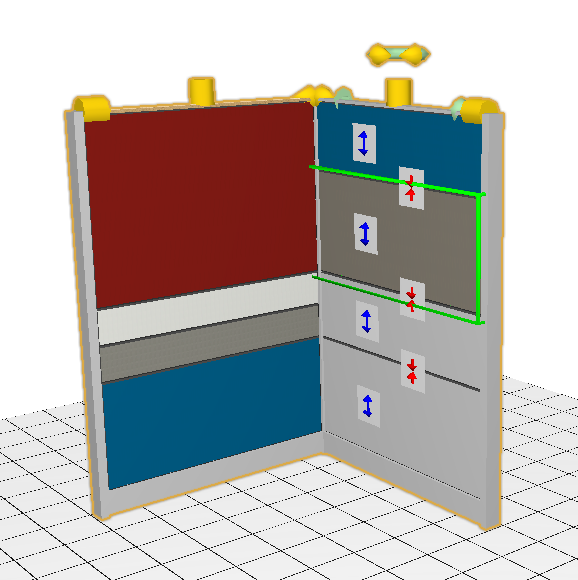

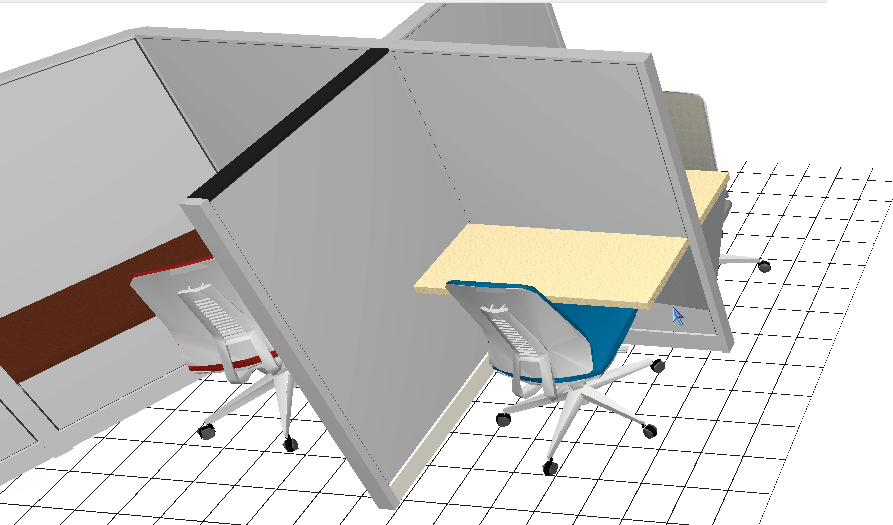

1. 将屏风放置在绘图空间中，确保可以创建/移除面板。单个面板/材质/功能应能够在快捷属性中轻松切换。确保这些操作都立即反映在绘图空间（2D/3D）中。验证面板是否已更新到最新的更改。
2. 复制并粘贴现有的面板布局，并确保对复制品所做的更改也能立即反映出来。
3. 保存并加载绘图，以确保面板在快捷属性中正确显示其功能和材质。



图纸视图优化

视图剪辑性能

当视图剪辑被拉伸/缩放然后进行撤消/重做操作时，它会导致严重的性能问题。相比之下，当在“编辑视图剪辑模式”中剪切2D绘图空间的一个区域以在图纸视图中创建报告时，拉伸/缩放视图剪辑会影响视图剪辑矩形比例。为此开发人员对 imageSnapper 函数实施了修复。

确保这不会带来新的缺陷，请遵循这些冒烟测试说明：

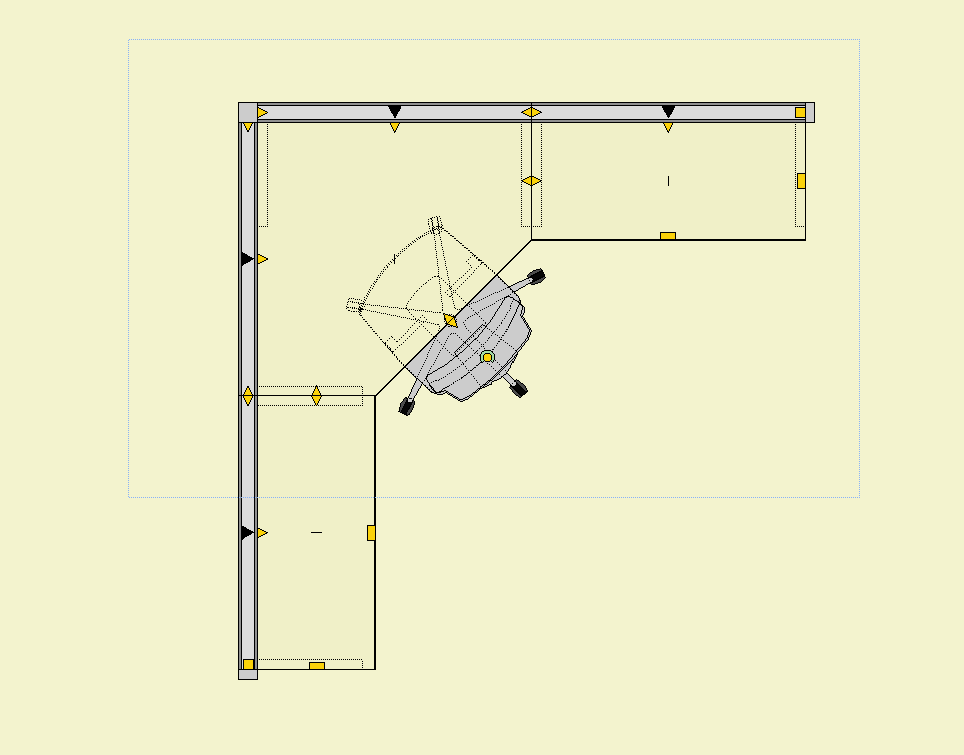

1. 通过使用制造商插件，创建一个简单的绘图。然后转到图纸视图，在一张空纸上放置一个2D视图剪辑。在编辑视图剪辑模式中，前后拉伸视图剪辑边框，确保不会导致性能问题，也不会感觉比之前慢。
2. 在快捷属性中，尝试使用不同的“比例”、定制或使用自由缩放值。确保它在过程中不会有间隔。当导航回图纸视图时，确保剪辑的区域是准确的。

图纸编号顺序

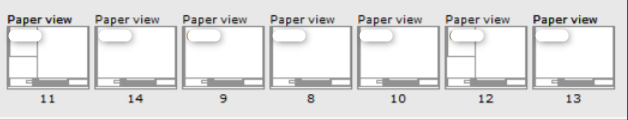

除此之外，还对自动生成制造商图纸的顺序进行了修复。目前，如果选择并复制多张图纸，图纸的编号顺序有可能不会按顺序排列。

如果您的制造商插检有自动生成图纸功能，我们建议您遵循以下测试说明：

1. 通过使用制造商插件，生成自动制造商图纸。检查编号顺序是否正确。
2. 然后，选择之间的多张图张，单击“拷贝选定图纸”，此操作可以直接在图纸排列中执行，也可以在图纸管理器中执行。复制完图纸后，请确保编号顺序正确。
3. 试着拖动纸张进行排序，编号顺序也应该正确。



拉伸缩放图像修复

撤消拉伸导致图像重复并冻结原始图像

开发人员修复了一个问题，即通过任何连接器拉伸一个图像，然后取消拉伸会创建一个重复的图像，另一方面会冻结原始图像，使其无法使用。如果您的制造商图纸模板带有插入图像功能，进行此测试至关重要。请按照测试说明进行操作，以确保此问题在您的端部已得到解决。

确保这不再困扰您！🪲

1. 在图纸视图中，放置[工具（图纸）>图像>图像]中的插入图像。通过插入图像的连接器拉伸图像。进行撤消拉伸一次，确保图像不重复，并将其调整为拉伸后的大小。如有，也可以用你的制造商图纸模板测试。
2. 在绘图空间[工具>图像>插入图像]中放置一个图像，重复上述测试用例。



PDF Canvas and Pixel Device

PDF导出模块得到了改进。这改进为每次创建PDF时都使用浮点，让PDF导出时更加精确。当PDF导出失去了精度，可能会导致线条丢失、线条无法识别，从而丢失细节，并导致视图剪辑的比例不准确，这在物料搬运图纸中更为明显。

为了使这成为可能，新的PDFCanvas类被重新编写，并与PDFDevice类配对。更多有关深入的技术细节，请参阅 CET 14.0开发人员迁移指南。以确保操作没有发生变化，请遵循以下测试说明：

1. 通过以下方式进行PDF导出：
   • • 文件>导入和导出>导出绘图[pdf]
     • 打印报告对话框>创建Adobe PDF文档
     • 图纸试图工具>导出>导出PDF
     • 对照您的图纸和导出的PDF。
2. 更进一步的测试，通过使用较合意的图纸，使用 *“PDF Diff”工具比较PDF生成输出，以确保没有检测到意外的改变。



custom.reconfigs

在CET 14.0中，开发人员修复了一个问题，让绘图部件在加载到 *方案重组工具时可以正确保留。这确保了尽管已经进行了调整，方案重组中的物料清单列依然可以进行排序。请遵循以下的冒烟测试说明：

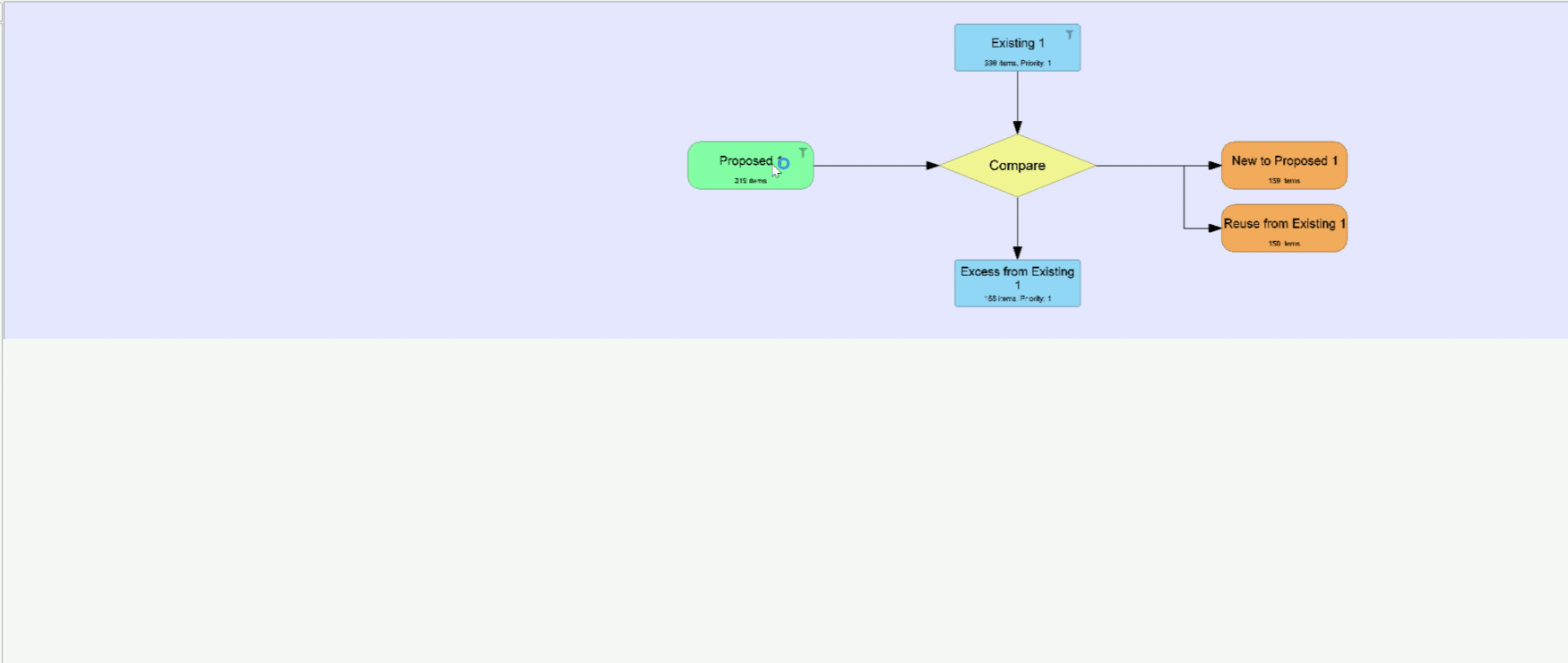

1. 使用制造商插件，将方案重组文件加载到方案重组工具中。单击流程图中的“方案”或“现有绘图”块。验证物品编号/说明/注释列是否可以排序。请参阅下面的示例。

注意：在进入方案重组工具之前，物料清单可能已经设置了排序。如果是这种情况，请通过打开“视图设置”>取消应用中的排序设置来取消这些设置。



材质室

新型PBR材质包（物料搬运）

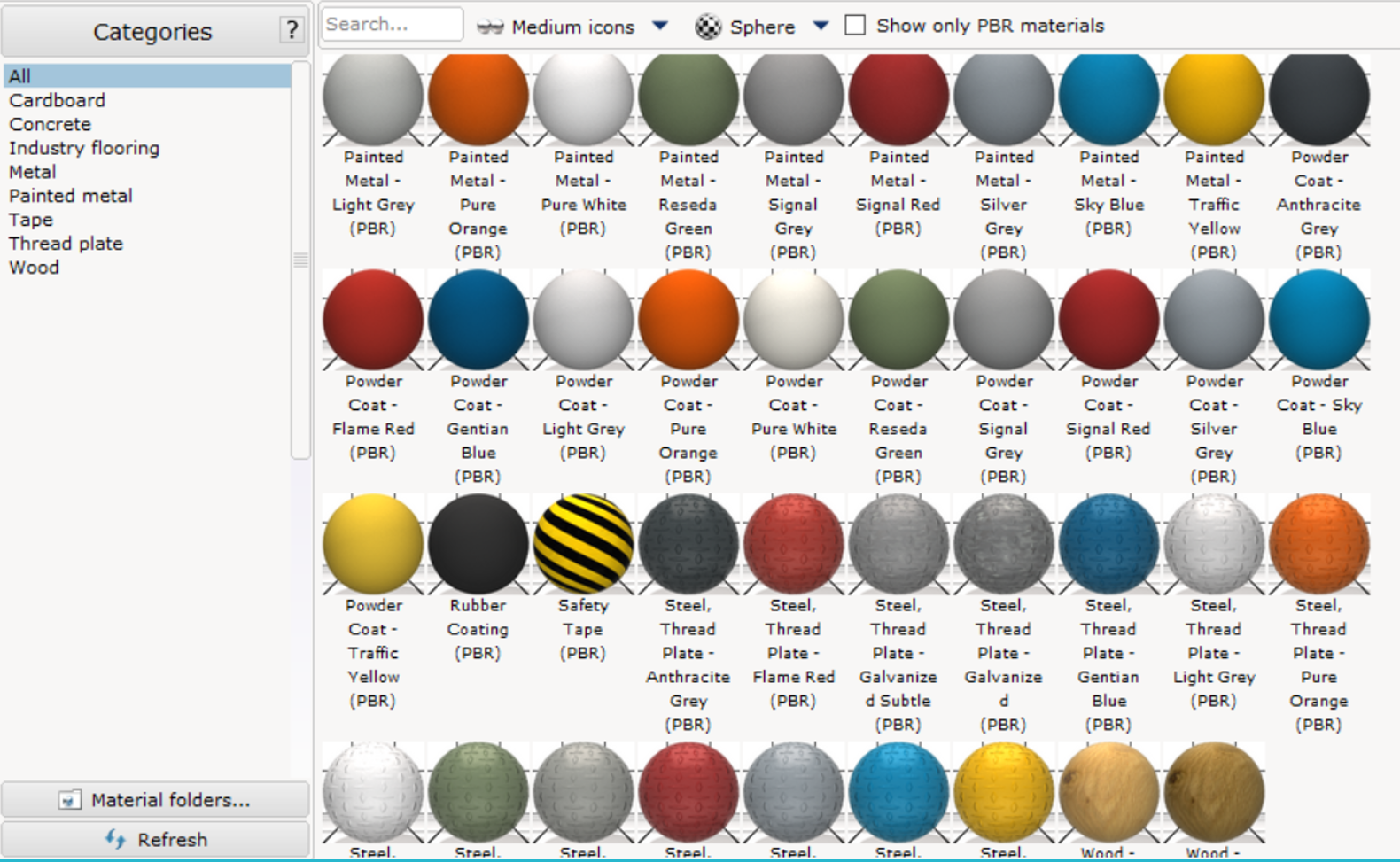

我们之前谈到了针对个别行业而发布的新型PBR材质包。这意味着每个行业都将获得公平份额的新材质。这一次，我们推出了专门针对 “物料搬运”CET版/行业" 的新添加材质。确保您拥有此材质包的许可证，可以在Marketplace插件平台上查找😊.

除了新的缩略图和材质包外，我们将通过这些冒烟测试说明确保其余部分仍然正常操作。

使用您的插件产品，尝试：

1. 在快捷属性或方案管理器中更改材质，确保它们和之前一样正确显示，注意2D/3D。
2. 进行渲染并确保材质看起来仍然准确。
3. 保存和加载新绘图/现有绘图，以确保不会发生预料以外的视觉改变。

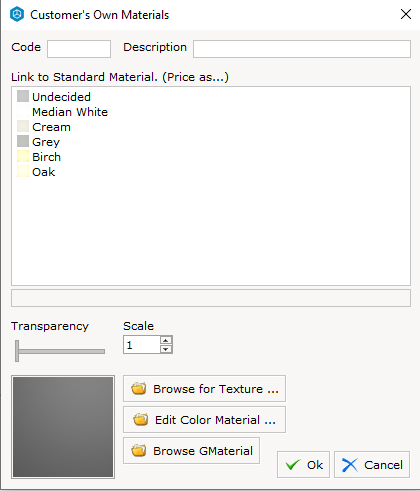

4. 创建“客户自定的材料”（COM）并确保它们仍然适用，请参阅下面的照片。



浮点舍入行为

这不是在CET 14.0中引入的新功能，它来自于2020年5月发布的 Windows 10 2004版（版本19041）中。这会影响以“5”结尾，精度为1的浮点数向上进位取整。然而，它背后还有更多的技术细节，有关更多信息，请访问 CET 14.0开发人员迁移指南 以获得详细解释。虽然这不是新的功能，但重要的是要确保浮点数字仍能正常运作，因此请遵循以下冒烟测试说明：

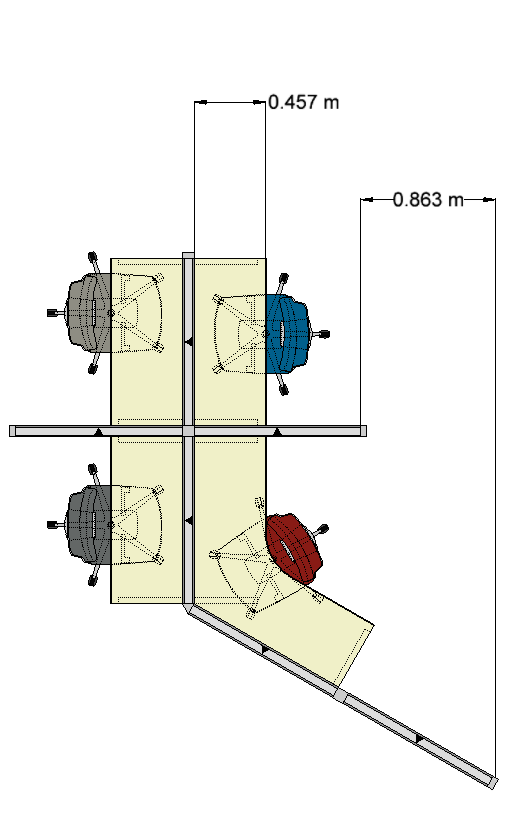

1. 使用您的制造商插件，确保浮点数字对于所测量的尺寸是精确的。为安全起见，请对照产品规格文件检查产品的尺寸。
2.
3. 通过拉伸模块的长、宽、高，确保在动画属性中，数字准确的实时更新。
4. 如果您的制造商插件有定制的制造商图纸，请确保产品的尺寸在立面图和立面图文档中都是准确的。
5. 此外，请检查物料清单中产品的定价，以确保没有差异。



物料搬运 Abstract

在CET 14.0中，开发人员对引擎的代码维护和物料搬运Abstract中的行为进行了大量修改。代码维护包括添加、重命名不同的类，这不会为用户端引入新的功能，但更重要的是确保不会导致不良行为。

如果您来自物料搬运行业，我们建议您阅读此项，否则您可以跳过。

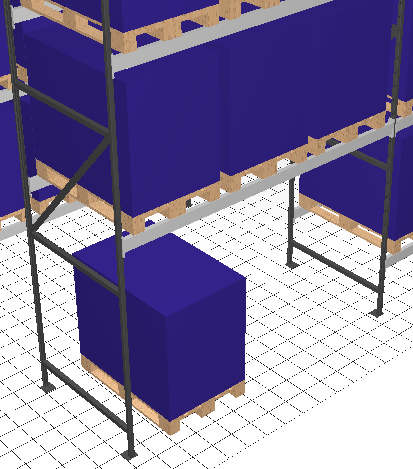

使用您的“物料搬运”制造商插件，跟随以下测试说明：

1. 通过使用“予配置器”，确保行的“烟道空间”是可配置的，并且工作良好。如果制造商插件允许，请尝试更新不同的属性（厚度、距离、偏移）。
2. 检查单位负载编辑器是否正常操作。尝试添加自定义的单位负载，并确保它可以应用。（如有）
3. 确保所有配置器里的预设（支架、单元负载、停靠台、框架）都可以保存和加载。
4. 确保您能够插入不同行布局（单端、全双、深、双深等）的托盘货架。
5. 验证您是否能够拉伸所有货架/传送机点（宽度、高度、深度）。确保托盘支架正确填充，并立即反映变化。如果您的制造商插件添加了碰撞检测功能，请确保在有障碍物或产品阻挡时它能正常工作。
6. 修改托盘货架内的属性。通过提取属性，然后通过所有方法（单个、平台、行、列、系统等）进行扩展，确保“扩展”功能正常操作。
7. 检查 *（侧面保护装置、护角、护脚）之类的附件是否可以对应地卡在框架上。
8. 检查负载是否可以放置在地板上（如果您的制造商插件有此选项）。



新功能

目录下载器

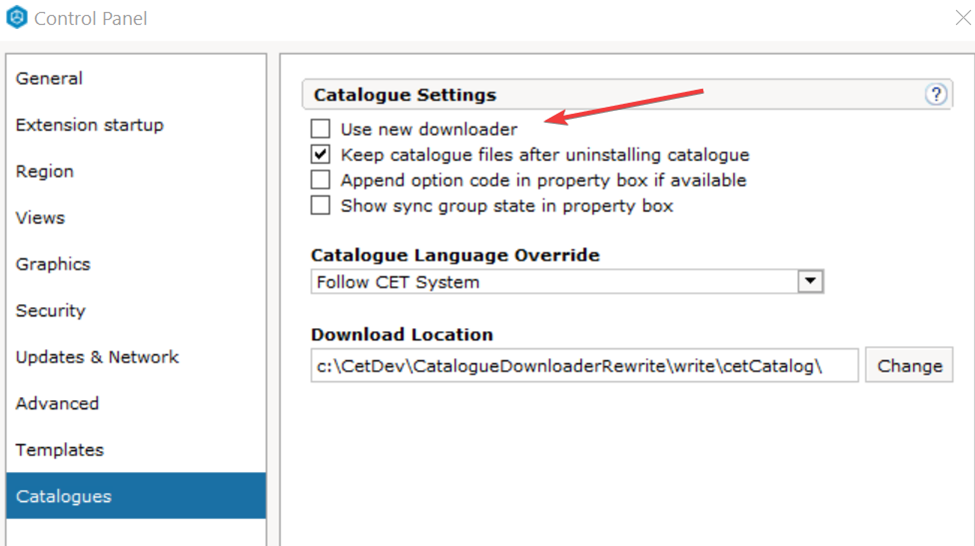

在CET 14.0中，我们对目录下载器的用户界面进行了改进。新的下载器使用全新的对话框，以变提高其扩展性。然而，这没有被设定为默认的目录下载程序，因为我们正处于转换的过渡期，以尽可能地降低风险。如要使用此下载器，可浏览控制面板中“目录”的部分，您将看到一个切换到新目录下载器的开关。

当“打开”时，一个新图标将出现在windows任务栏中。但是，我们建议重新启动CET，以便完全切换到新的目录下载程序。

*如果没有找到，请单击系统托盘的“^”箭头展开。

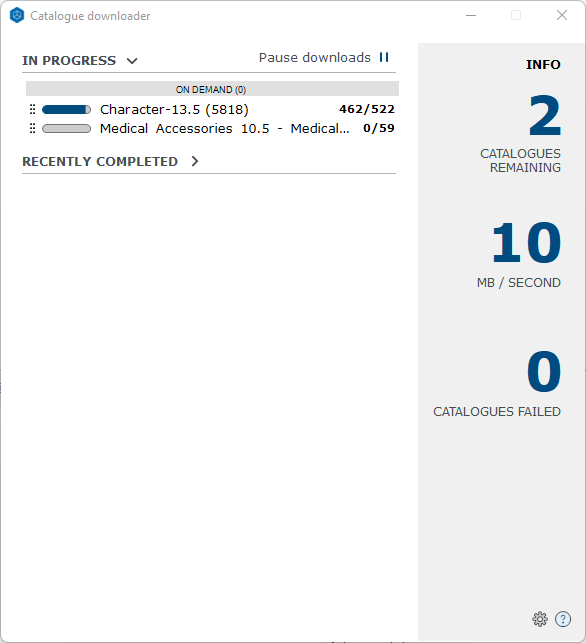

当打开时，便会打开新的目录下载器。

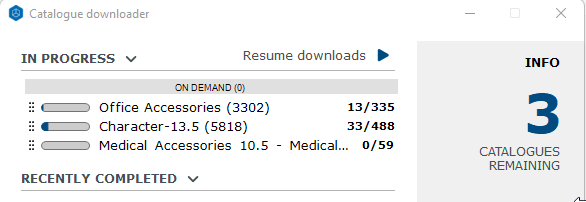

参考上面的动画，全新的用户界面现在具有：

• 完全单独进行的下载和已完成的下载。
• 显示 [剩余目录下载，*下载速度，*失败目录] 的边注栏简介。
• 暂停下载功能。
• 目录优先下载切换功能。

于是，确保您的制造商插件能与我们所提供的这项新功能完美集成是至关重要的。

请遵循以下的冒烟测试说明：

1. 使用您的制造商插件，*模拟目录下载，确保您的目录可以使用新的目录下载器成功下载。确保新目录下载器的 *下载速度 与显示的网络速度相匹配，并且与旧目录下载器相比不会显得更慢。
2. 确保目录优先下载的功能能够在您的制造商插件上操作，并且可以在需要时暂停下载。
3. 当目录下载完成后，把目录里的产品放到绘图空间中时，确保模块和图形是准确的。请确保动画或快捷属性对于材质和其他功能正常操作，拉伸也应完美操作。
4. 如果目录产品在下载完成之前，甚至在下载过程中被放置在绘图空间，它将会在组件选项卡和绘图空间中显示为“不明”。下载完成后，确保组件选项卡和绘图刷新为完整的产品图标和模型图形。



项目信息

为了方便和快速的更新项目信息，现在可以直接在“数据字段”的字段变量选择框中更新“顶部说明”和“发货说明”，而无需在绘图空间中再次打开“项目信息”对话框。

请注意，这可能不会影响一些已有自己的特定“项目信息”字段的制造商。不过，对于只使用CET“项目信息”的制造商插件来说，这可能会派上用场。

看看下面的字段变量对话框在CET 13.5和CET 14.0之间的差异。

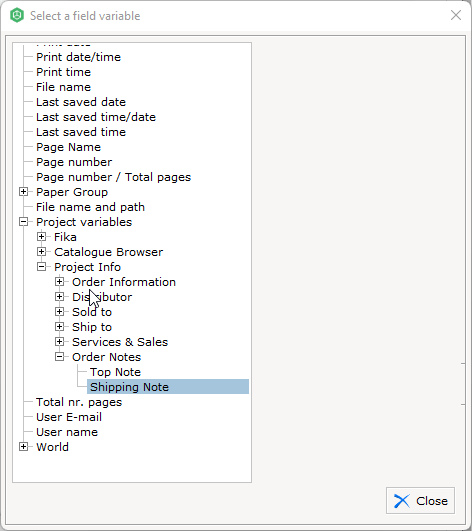

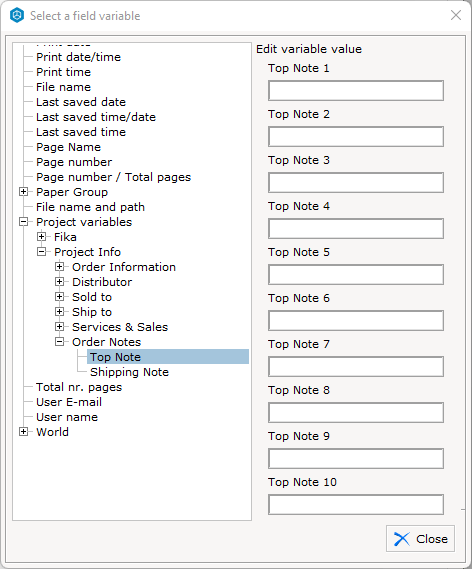

当双击展开“数据字段”变量时，会打开下面的变量选择框：

CET 13.5 - 点击顶部说明和发货说明，不允许快速更新。

CET 14.0 - 通过点击顶部说明和发货说明，它允许用户改变主意时快速更新。

如果您的制造商插件有特定的“项目信息”字段，您可跳过此段，否则：

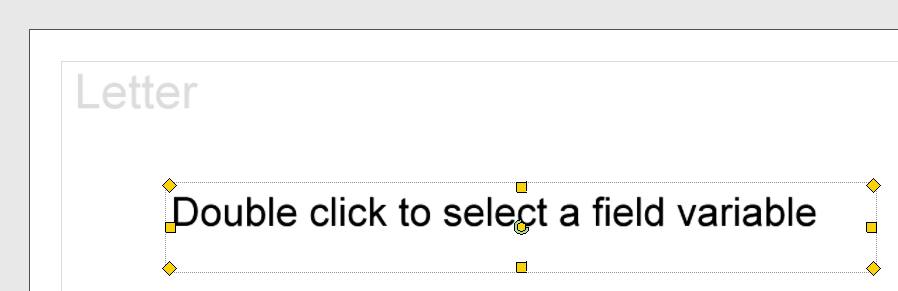

1. 在绘图空间/图纸视图中，将“数据字段”放置在图纸中。双击它打开变量选择框。通过展开字段到“项目变数>项目信息>订单说明>顶部说明/发货说明”，填写一些字段，并确保在关闭变量选择对话框时得以保存。
2. 生成打印预览或PDF报表时，应反映输入的数值。
3. 保存和加载绘图应保留已输入的数值。



新的导出布局至Revit对话框

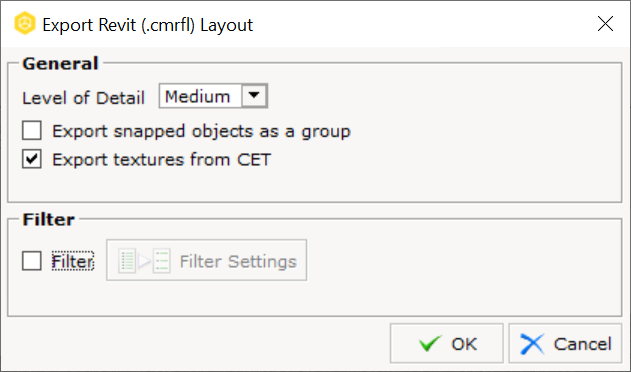

Revit布局导出一向是一次性的，而且在导出之前进行筛选从来都不是一个选项。我们对“导出布局至Revit”的功能进行了改进，现在它将打开一个对话框。除了能够筛选之外，现在还可以选择以不同的细节级别导出，将连接的物品视为一个组导出，甚至从CET导出纹理。

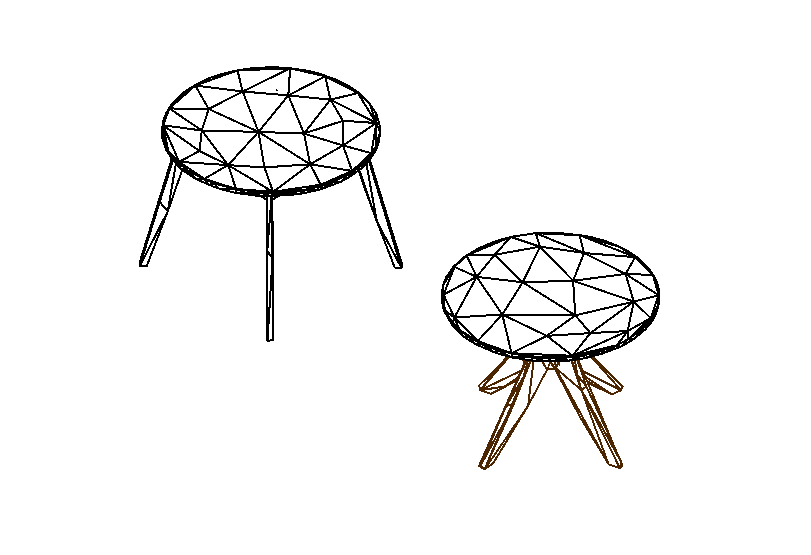

CET中的细节等级（LOD）包括4个等级 [低、中、高、超级]。以下是以低LOD和超级LOD导出的Revit物品的示例。（从左到右）

如果勾选了“以组的形式导出捕捉的对象”，分组的物品将被视为一个组，并在Revit中突出显示。

用户现在可以选择是否从CET导出纹理，参见下面的示例。如果启用此功能，则CET中的纹理将直接应用于导出的Revit副本。以下是带有CET纹理（上图）和不带有（下图）的CET目录产品示例。

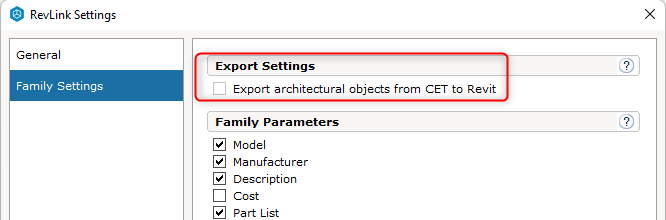

“将建筑墙壁从CET导出至Revit”功能已从“常规”设置移动到“族设置”。现在可以在“筛选器”中选择建筑对象（如墙、窗等）的常规导出，因此该功能已被移动，仅适用于族文件。



要在CET 14.0中试用此功能，请按照以下测试说明进行操作：

1. 使用制造商插件，绘制一个简单绘图。在“Revlink”插件选项卡中，单击“导出布局至Revit”按钮。在“导出Revit布局”对话框中，应用筛选器来隐藏图形的某些部分。导入Revit时，不应显示这些隐藏的部件。

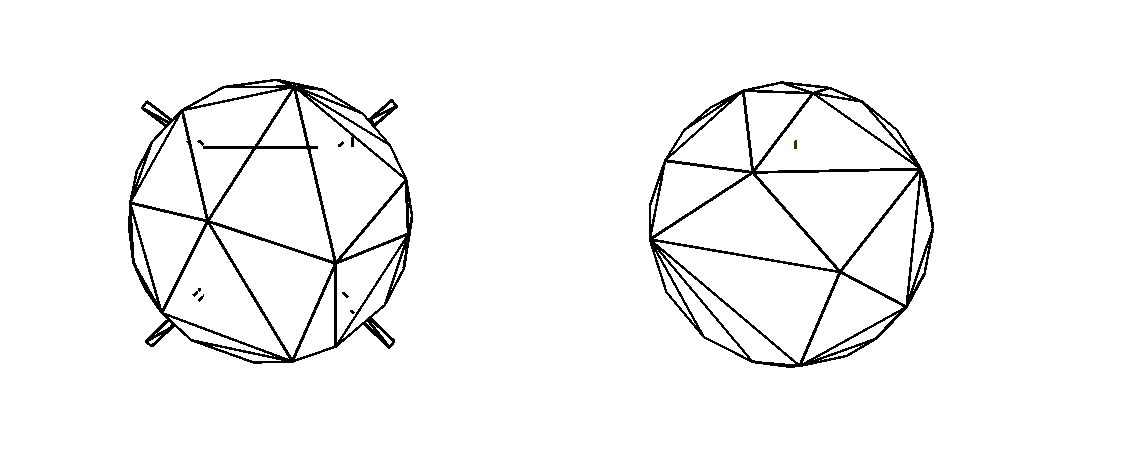

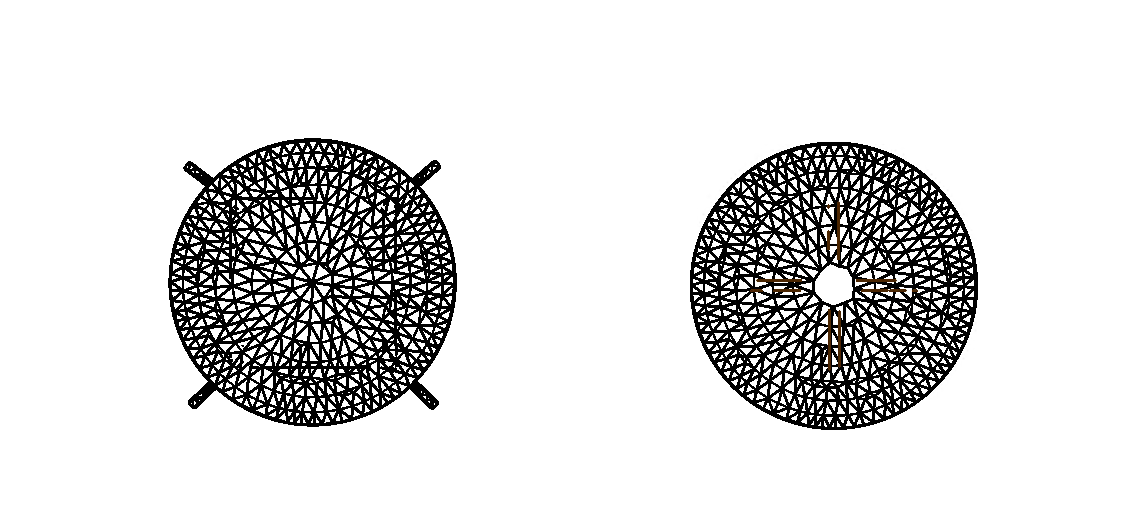

2. 尝试在多个LOD级别中导出绘图，三角形的数量应根据所选级别而增加/减少。在Revit中验证产品的渲染精度，确保其不受影响。
3. 使用“从CET中导出纹理”功能导出绘图将继承CET的纹理。当导出的布局导入到Revit时，纹理应可见且准确。
4. 导出带有“以组的形式导出捕捉的对象”的Revit图形时，连接的部件应被视为一个独立的物品，在导入Revit时会突出显示。



IFC Select for Move

IFC模块在CET 14.0中增加了一个新功能，可以轻松地在CET中移动整个导入的IFC模型。在通常情况下，设计师必须将导入的IFC平面图的坐标与CET相匹配，这通常在没有平面图的情况下进行。将CET模型1对1的移动以变匹配平面图是非常不方便的，并且在该过程中可能会失去一些精准度。

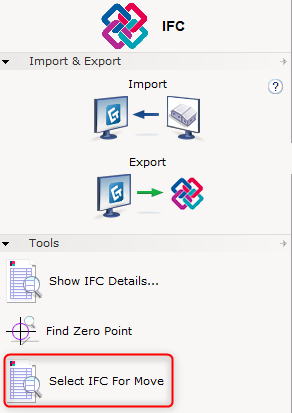

因此，此功能允许轻松地定位整个IFC平面图/布局。在“IFC界面”插件中，增加了一个新按钮“Select IFC For Move”，可以单击该按钮来移动导入的IFC模型。

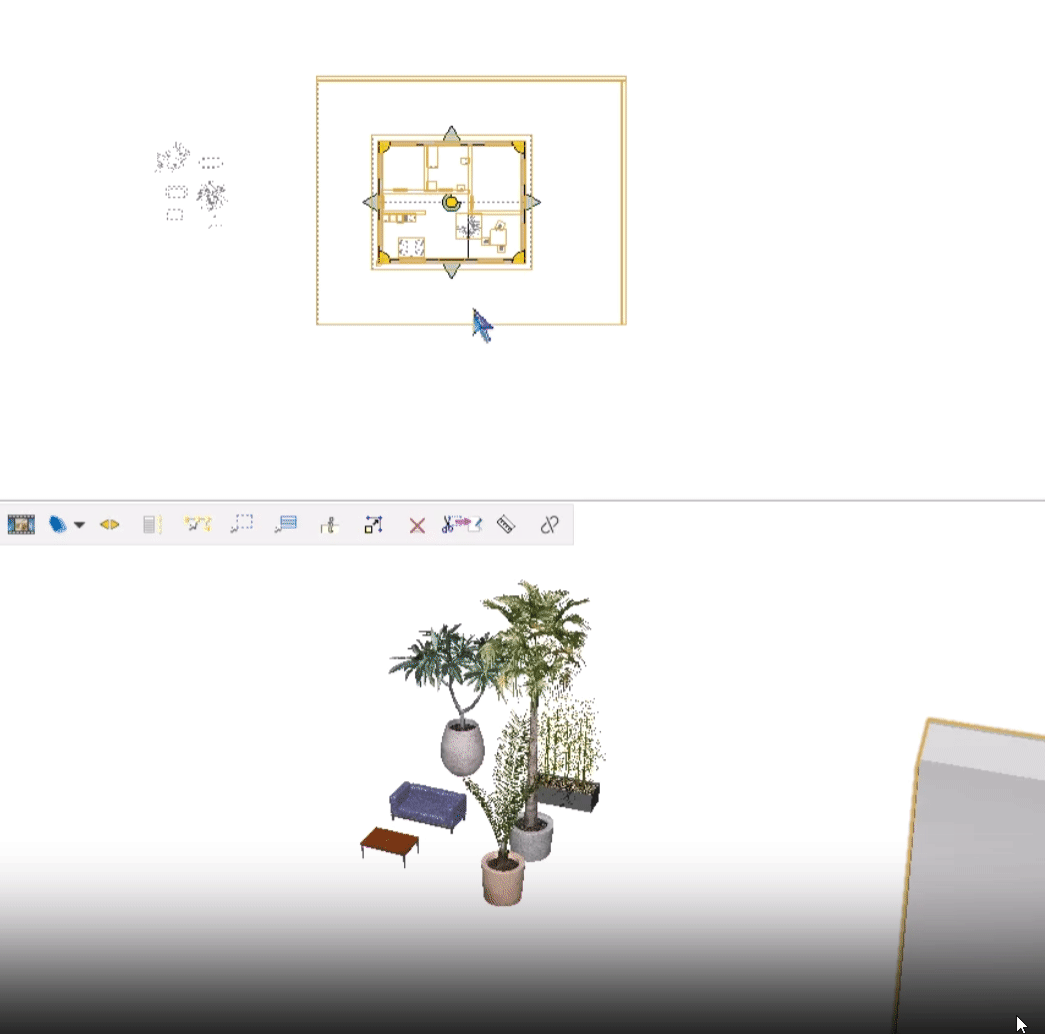

下面动画显示一个快速演示，其中整个IFC平面图被移动以匹配CET园艺模型。



物料搬运类别

基于最新更新，物料搬运制造商现在可以在“类别”对话框中为不同部件选择子类别。这提高了可用于可见性首选项的子类别手动分配的灵活性。

通过使用您的物料搬运制造商插件，遵循以下测试说明：

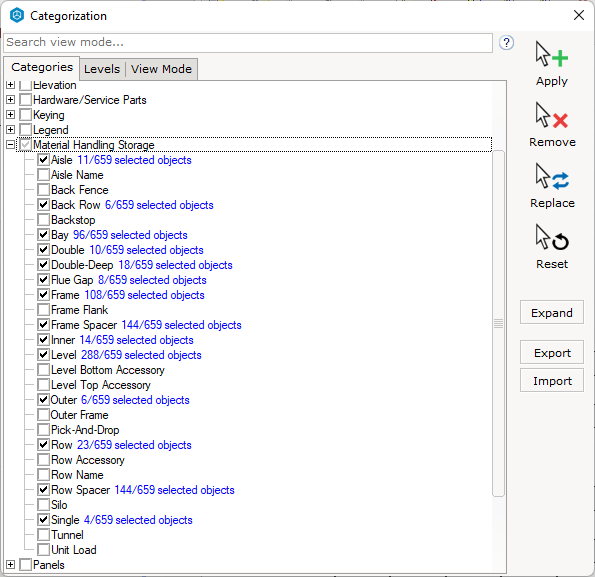

1. 从“工具”菜单中打开“类别”对话框。确保“物料搬运储存”类别可以扩展。一旦展开，子类别由 *不同的部件组成。确保可以点击“勾选”和“取消勾选”它来分配。验证勾选后数量是否正确，并对更改做出响应。
2. 保存和加载绘图，确保勾选/未勾选的子类别保存正确。



性能测试

性能是推动CET可用性体验中非常重要的一面。随着我们努力在往后的CET版本中提供更多的增强功能和新功能，我们将严格考虑性能，以确保其一致性，并且确保不会在过程中引入意想不到的连锁反应。话虽如此，我们也希望我们的制造商伙伴能够进行一些基本的性能测试，以确保它们不受影响。

基本检查清单

1. 为了确保最佳性能，请关闭未使用的插件，这将有助于CET更快地加载和启动。
2. 使用Windows的任务管理器测试可能的内存泄漏问题（使用快捷键CTRL+SHIFT+ESC打开）。在进程选项卡中找寻“CETDesigner.exe”并确保总体内存消耗没有达到最大值，并以CET占用了大部分内存。检查CET的内存消耗在新旧版本之间的差异是否可以忽略不计，如果“CETDesigner.exe”的内存消耗异常高，请提交报告。



Measure Globals

一种用于检查在CET中安装的软件包内存分配的新工具。此工具可用于确定某些软件包的内存泄漏问题，如内存超时增长且未被释放。

您可以怎么做：

1. 在Windows任务管理器中出现内存突然置顶或内存最大化时使用。又或者在使用CET时感觉到异常迟钝或缓慢。
2. 使用Ctrl+Alt+Shift+F12打开Release Debug菜单，点击“Measure Globals”。一些用户可能与Intel英特尔HD Graphics快捷键有冲突。
3. 这些信息将被写入CET日志文件中。将日志文件及相关信息发送至devsupport@configura.com进行调查。



响应监视器测试

我们也强烈建议使用“QA工具”下的“响应监视器”来追踪CET在完成不同的操作时所花费的时间。对照旧版和新版CET中相同动作所使用的时间。如果时间差异很大，您可以向“devsupport@configura.com”寻求帮助。

通过使用您的制造商插件，我们建议检查这些操作的时间差异：

• 系统启动时间
• 第一次放置产品和之后的连续放置
• 拉伸（检查其是否平滑且不抖动）
• 复制和粘贴
• 创建备选
• 保存和加载绘图
• 在[动画、快捷属性、客户自定的材质、方案框]中应用材质
