立柱片编辑器介绍

立柱片编辑器可创建、编辑、保存及加载各类立柱片规格，使用立柱片编辑器的优势包括：

• 可编辑立柱片内撑杆
• 满足特定撑杆配置需求
• 在图纸中直接更新立柱片类型

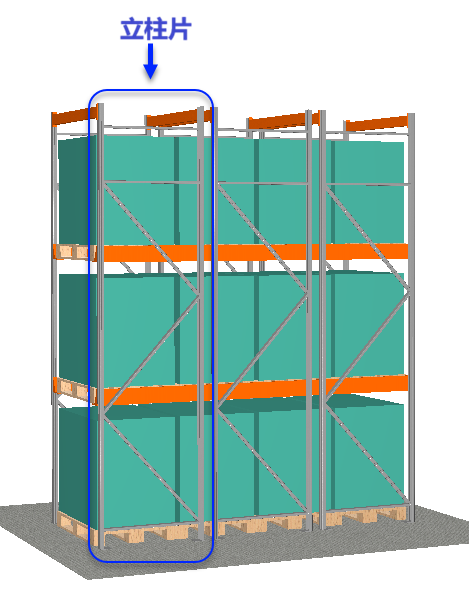

立柱片是货架系统的竖向承重构件，用于将存放货物的荷载传递至地面。立柱片一般由立柱、连接两根立柱的支撑杆及地脚板组成。

立柱片编辑器操作指引

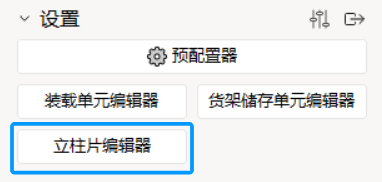

在设置组件栏点击立柱片编辑器即可打开。

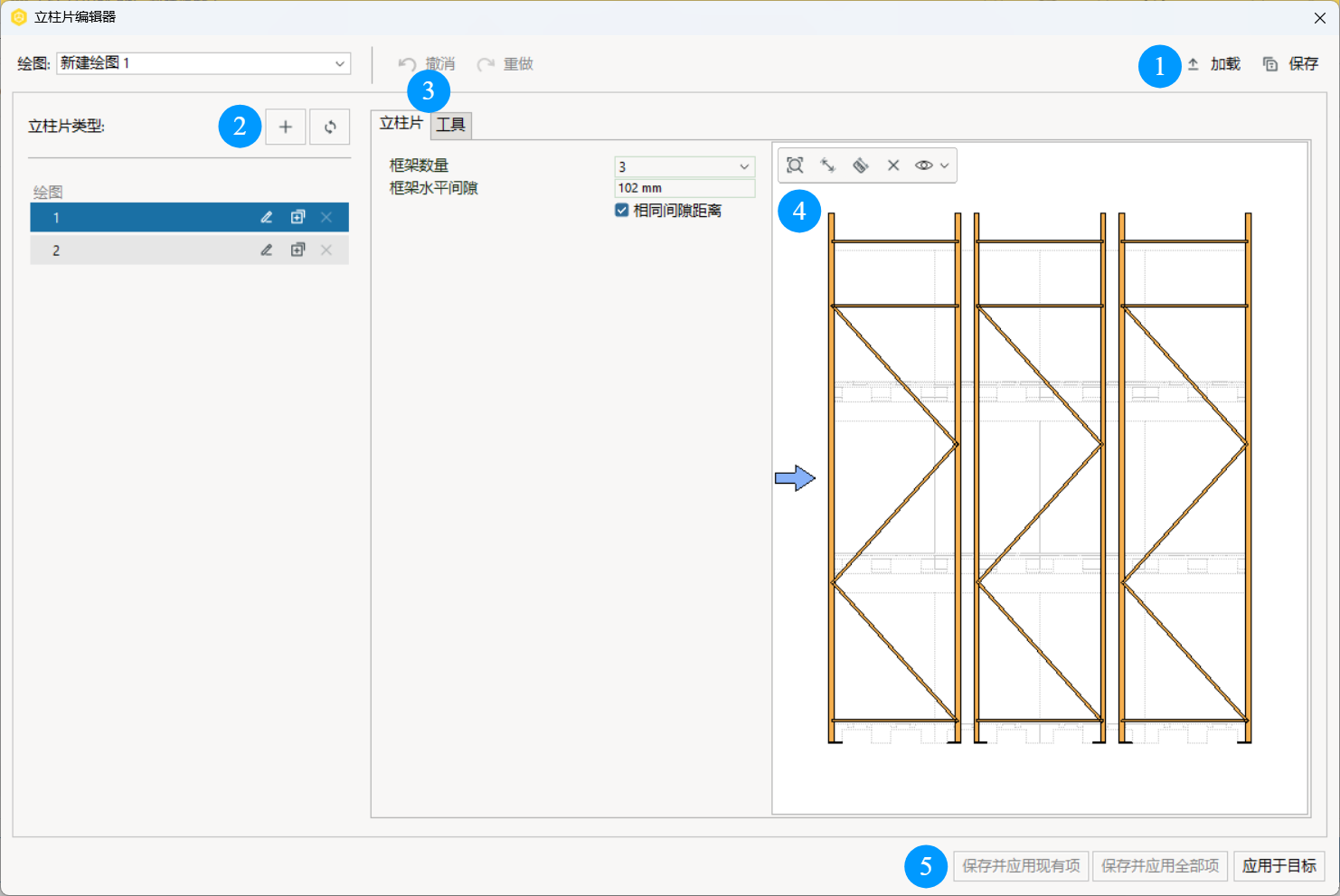

1. 保存按钮仅保存选中的立柱片类型。存在多个立柱片类型时，需逐个保存。文件本地存储，可转移或共享。加载按钮可浏览调取已存立柱片样式，加载后的文件会在立柱片类型区域列出。

2. 立柱片类型列表显示已加载及图纸中的立柱片类型，选中类型即可在编辑窗口预览。

•  点击 按钮，将添加一个新的默认立柱片类型。
•  点击 按钮将会刷新立柱片编辑器。

3. 立柱片选项卡可设置立柱片数量与框架水平间距，工具选项卡包含以下功能：

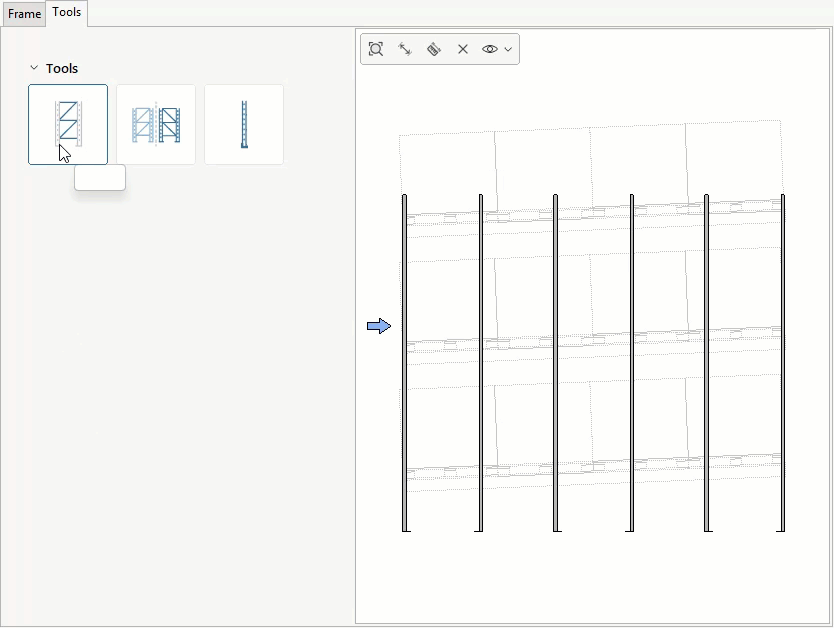

• 拉杆工具可手动或自动批量为立柱片添加撑杆。
• 镜像工具可对立柱片内部撑杆进行镜像翻转。
• 立柱工具用于向立柱片内新增立柱。

4. 编辑窗口用于对选中的立柱片类型进行修改。

• 编辑工具包含缩放调整、三击尺寸、标尺、删除器、预览显示功能。
• 在编辑窗口选中构件后，快捷属性面板可修改立柱片各项参数，含立柱片类型、材质。

5. 保存并应用现有项：保存选中立柱片的修改内容，替换图纸中所有同规格立柱片。 保存并应用全部项：批量修改多个立柱片后，一键保存修改并统一更新图纸内所有对应立柱片。 已修改但未保存的立柱片名称以斜体显示。 应用于目标：指定图纸中单个或多个立柱片，点击完成替换更新。 按ESC键退出当前命令，返回立柱片编辑器。

创建新立柱片

创建新立柱片，请遵循以下步骤：

1. 在立柱片类型下方创建新立柱片类型。
   • 点击 按钮以添加自动默认立柱片。
   • 点击 按钮以复制已有立柱片类型。

2. 使用 按钮输入立柱片类型名称或重命名。
   • 立柱片类型随时可以被重命名！

3. 点击拉杆工具。
   • 手动添加拉杆操作步骤如下：
     1. 借助标尺与标注工具保证尺寸精度。
     2. 点击立柱片确定插入基点。
     3. 上下移动鼠标调整拉杆角度。
     4. 再次点击，完成拉杆在立柱片上的放置。
   • 自动批量添加拉杆操作步骤：
     1. 鼠标悬停至编辑窗口。
     2. 勾选自动填充选项。
     3. 选定撑杆样式：D 型拉杆、K 型拉杆、X 型拉杆、Z 型拉杆。
     4. 点击立柱片确定插入基点。
     5. 上下移动鼠标调整拉杆倾角。

4. 根据需要，保存立柱片类型。

可通过立柱片编辑器，在新建立柱片时手动添加连接件或自动批量生成连接件。

编辑立柱片类型

镜像和删除为立柱片编辑工具，新建立柱片或编辑已保存立柱片类型时均可使用。

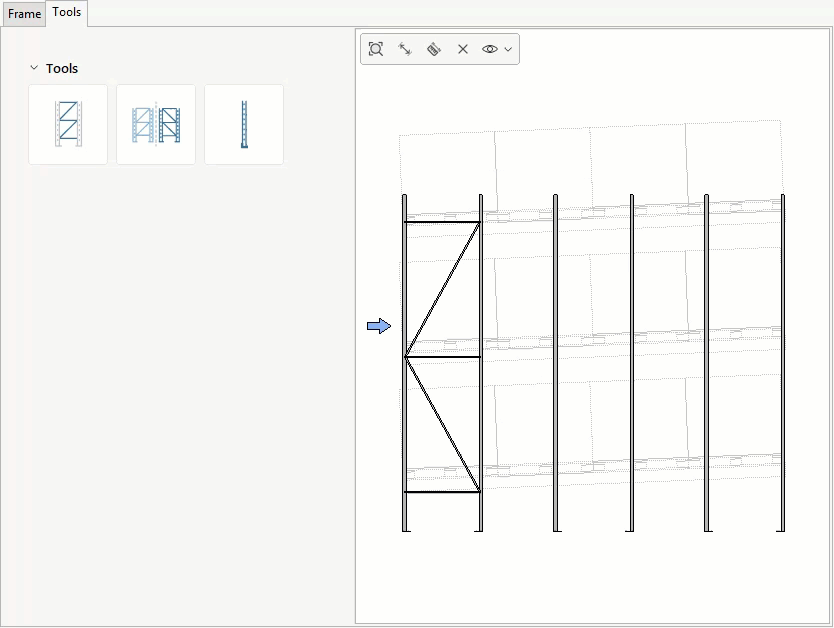

镜像工具用于对称调整拉杆位置，操作步骤如下：

1. 点击镜像工具按钮。
2. 鼠标悬停于立柱片上方。
3. 待立柱片出现蓝色外框确认选中。
4. 点击即可完成拉杆镜像。
5. 按需保存立柱片类型。

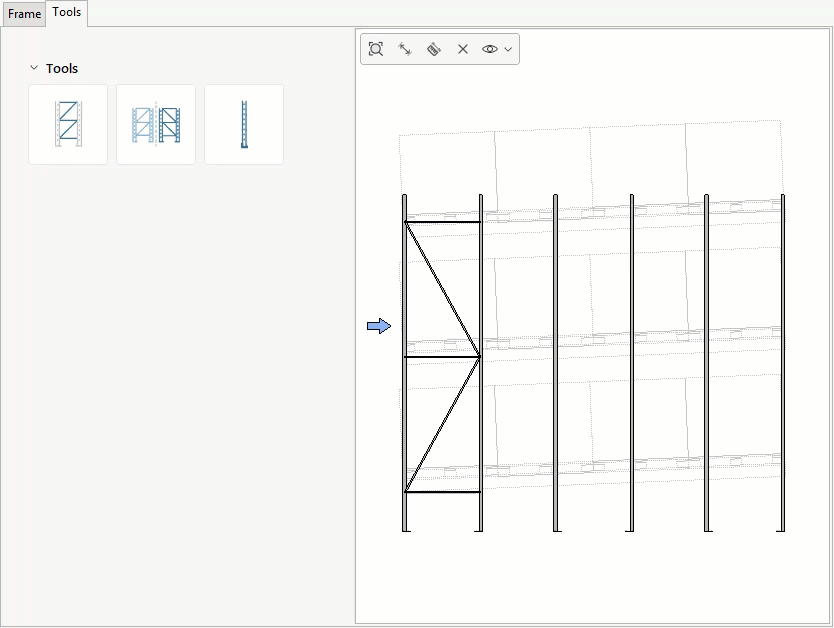

删除工具可逐个移除立柱片上的撑杆，删除拉杆操作步骤如下：

1. 点击编辑窗口的
2. 鼠标悬停在需要删除的拉杆上方。

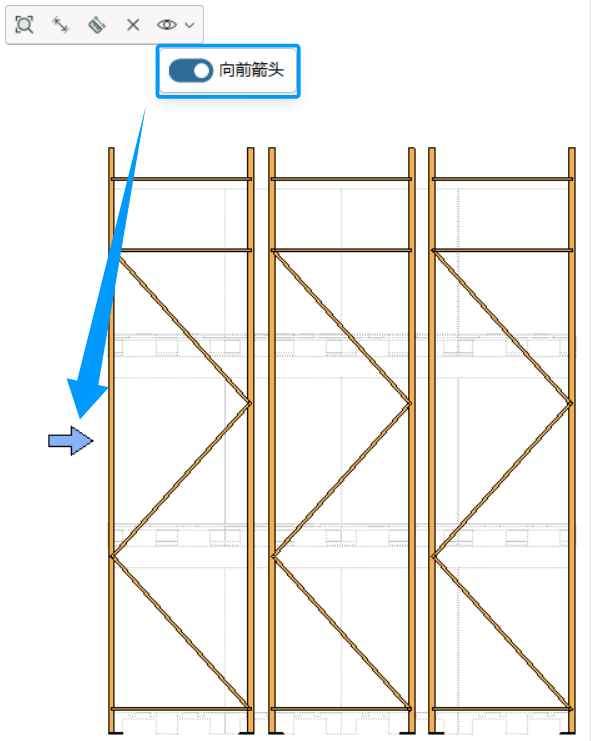

预览显示工具用于控制编辑窗口中前端指示箭头的显示与隐藏。

点击立柱片编辑器右上角保存按钮，保存立柱片类型。

应用立柱片类型

如需将立柱片类型应用到图纸已有立柱片，按以下步骤操作：

1. 打开立柱片编辑器。
2. 根据需要加载立柱片类型。
3. 选择应用的立柱片类型。
4. 选择应用选项：
   • 保存并应用现有项：保存选中立柱片的修改内容，替换图纸中所有同类型立柱片。
   • 保存并全部项：可批量修改多款立柱片，一键保存改动并统一更新图纸内全部对应立柱片。已修改但未保存的立柱片名称以斜体标注。
   • 应用于目标：在图纸中选定单个或多个指定立柱片，点击即可完成替换。按 ESC 键退出命令，返回立柱片编辑器。
5. 选中需要更新的立柱片。
