预配置器介绍

预配置器用于预先确定深位货架的组件及参数。使用该预配置器的优势如下：

• 创建多种深位货架配置
• 在将深位货架添加至图纸前完成自定义设置
• 支持保存并重复使用模板配置

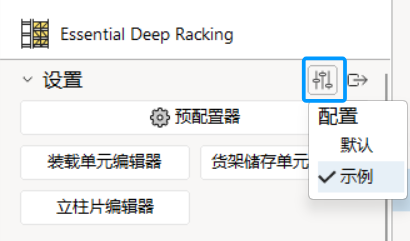

• 可在配置视图下拉菜单中快速选择所需配置



预配置器包含货架、间隙、货格、货架储存单元及立柱片等组件类型。继续阅读，了解各组件详情！

预配置器操作指南

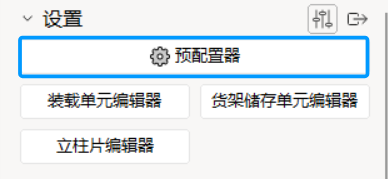

点击设置组件区域中的预配置器即可打开。

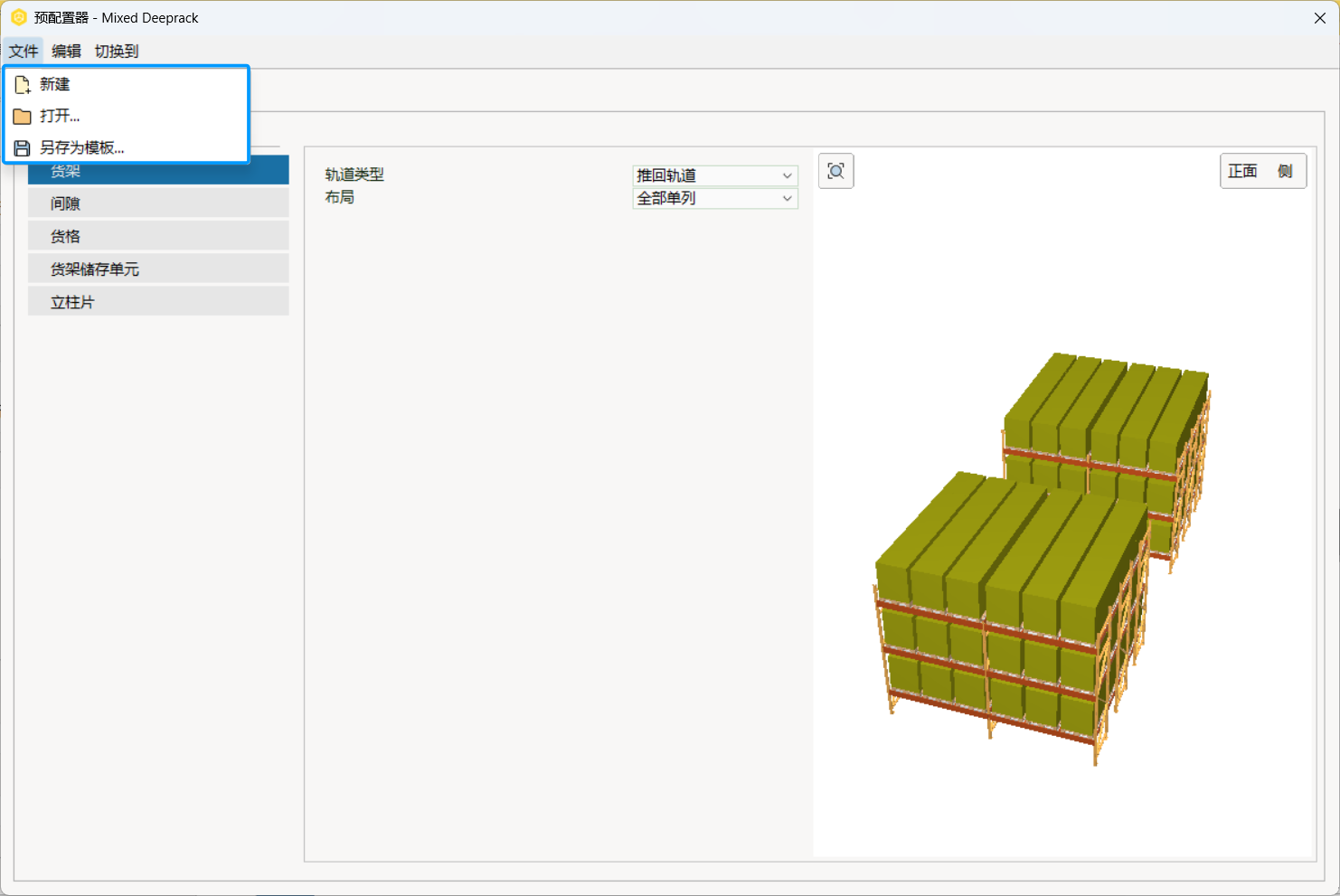

1. 文件菜单下设有新建、打开和另存为模板功能，可用于在预配置器中创建和打开各类配置标签页。另存为模板按钮仅保存当前选中的标签页/配置类型，若存在多个标签页/配置类型，需逐一单独保存。已保存的配置文件可重复使用，也可进行共享。点击打开按钮即可调取以往保存的配置。

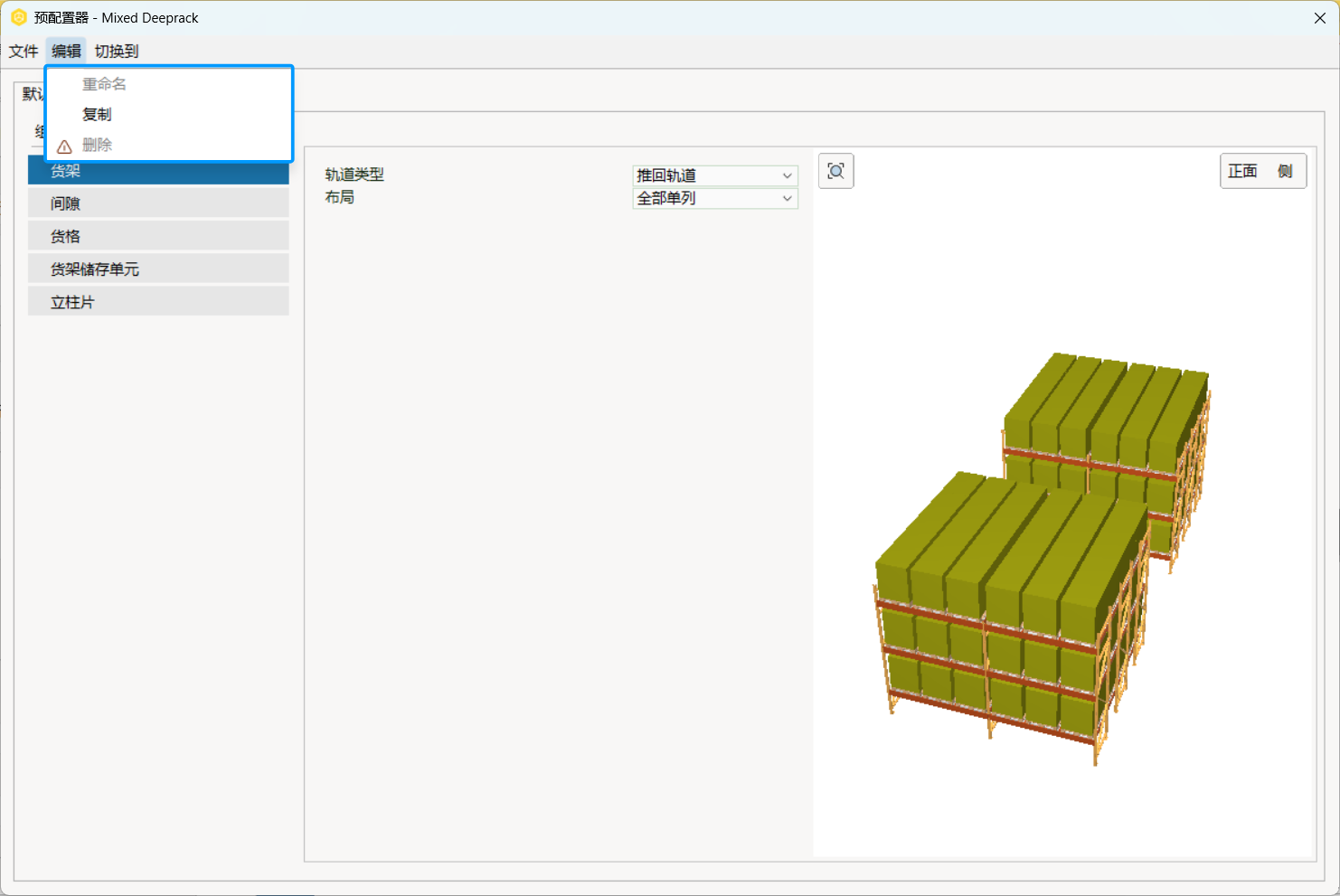

1.
   • 新建会添加新的标签页/类型。
   • 另存为模版将保存当前的配置器。
   • 重命名将可编辑标签页/类型名称。
   • 复制将添加所选标签页/类型的副本。
   • 删除将删除所选标签页/类型。
   • 默认标签页不支持删除和重命名操作。

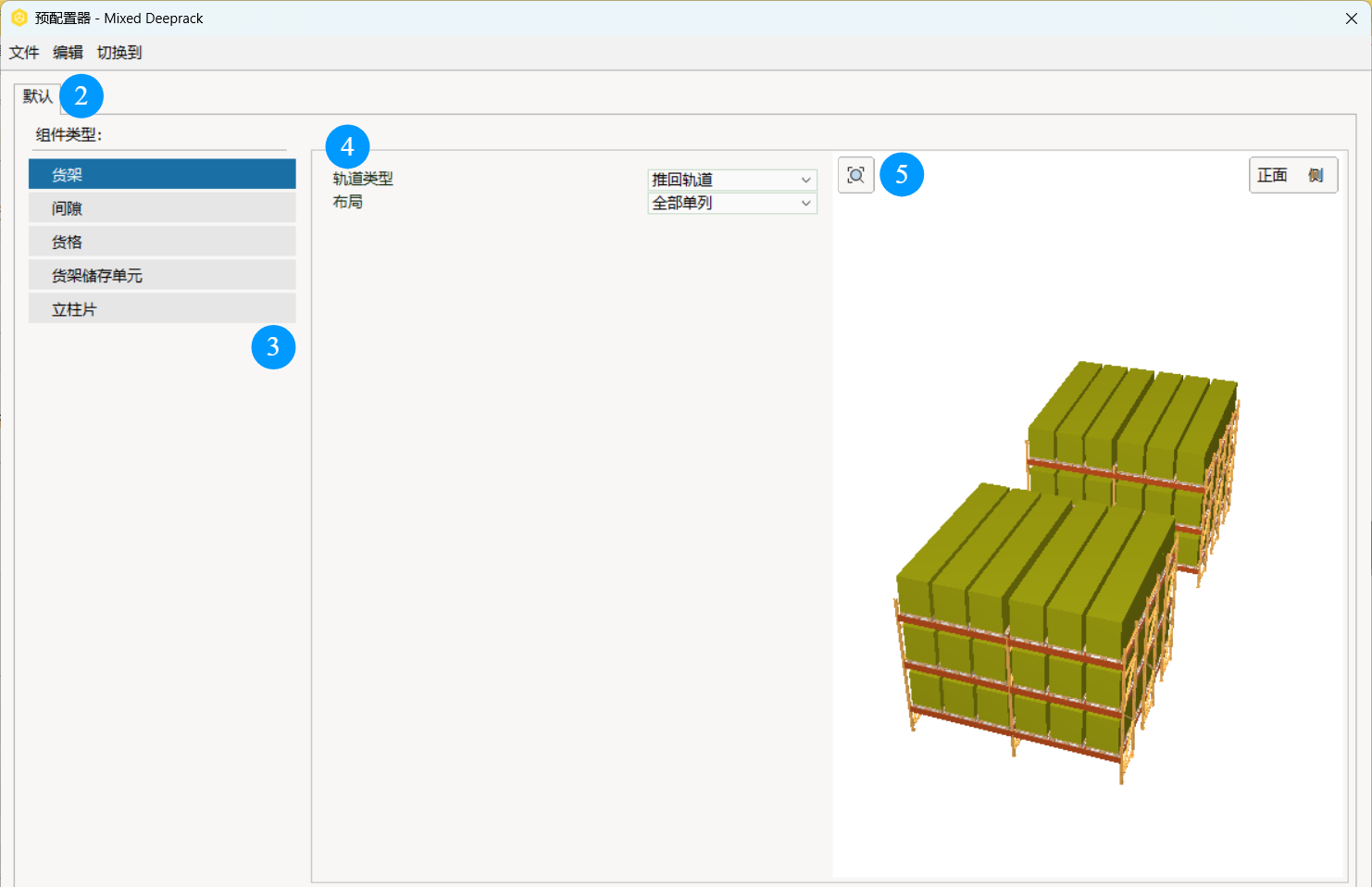

2. 此处为配置标签页所在区域，每个标签页对应一套独立配置。在图纸中插入构件时，系统将采用当前选中标签页的配置。

3. 该区域列出五类组件：货架、间隙、货格、货架储存单元及立柱片。各类组件均配有专属参数，用于完成配置设置。

4. 可在此区域查看并编辑各类组件的属性。

5. 预览窗口可通过滚轮缩放视图，也可按住鼠标拖动旋转模型。模型会实时显示当前参数，修改设置后同步更新。

6. 保存按钮仅保存当前选中的标签页/配置类型。若有多个标签页/配置类型，需逐个保存。配置文件保存在本地，可移动或共享。点击加载按钮，即可浏览并选取以往保存的配置文件。

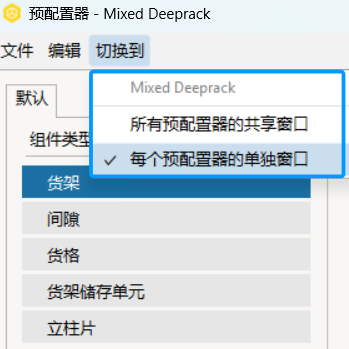

可通过预配置器对话框顶部的切换至下拉菜单，打开其他基础插件功能对应的预配置器，以此快速调整多种系统的预设配置。

组件类型

1. 货架

预配置器中的货架组件用于设定配置的轨道类型与轨道布局。

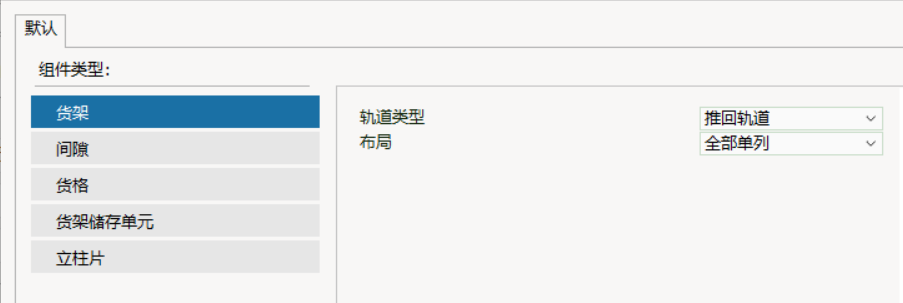

货架属性

• 轨道类型根据项目需求选定。如需了解五种不同轨道类型，可参阅这篇帮助文档：各类深位货架介绍

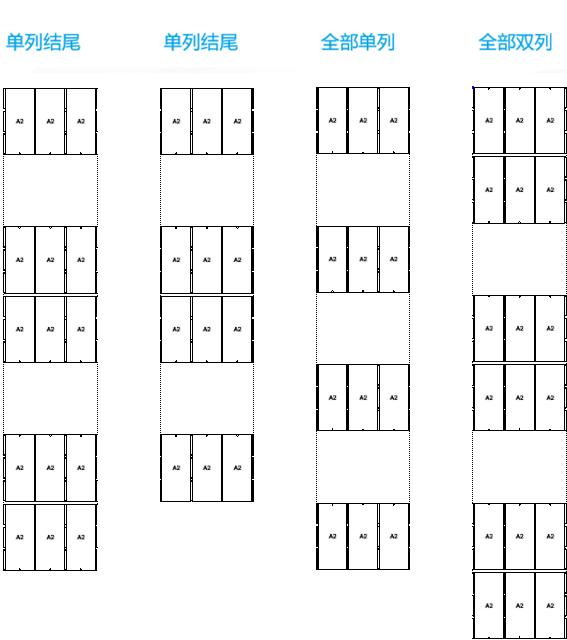

• 布局共有三种可选模式：单列结尾、全部单列、全部双列。

•
  • 单列结尾表示整组货排的起始端、末端或两端均采用单轨形式
  • 全部单列表示所有货架均采用单轨形式
  • 全部双列表示所有货架均采用双轨形式

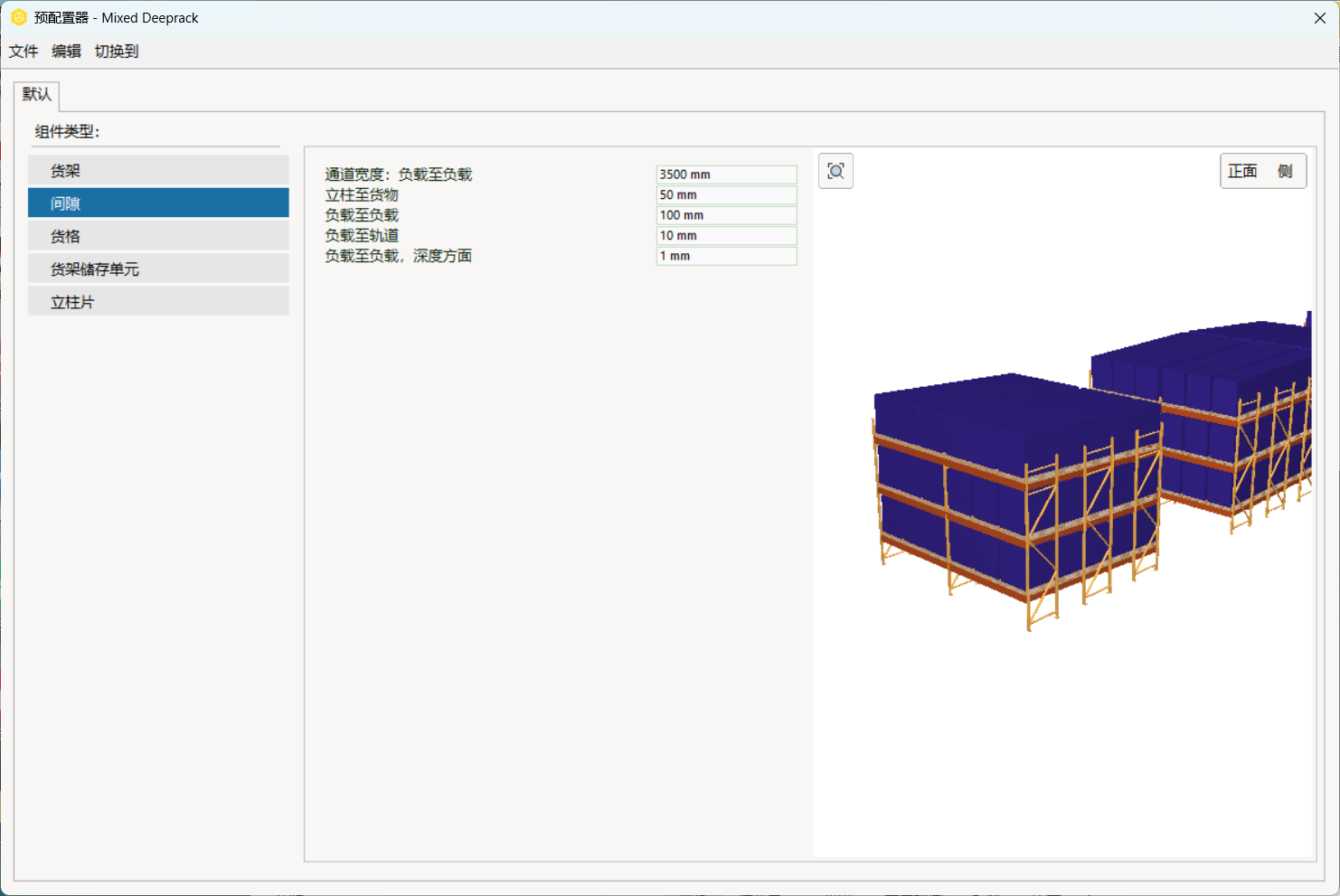

间隙

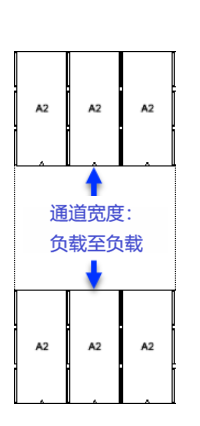

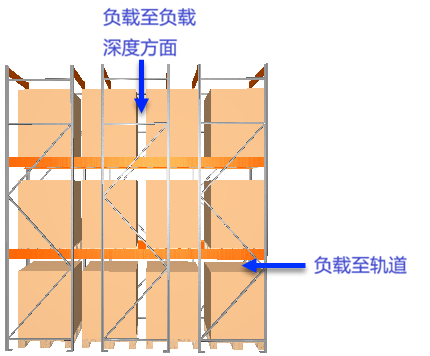

间隙组件用于设置两个构件或货物之间的间距。

间隙属性

可查看此表格，了解各项间隙参数的功能说明！

货格

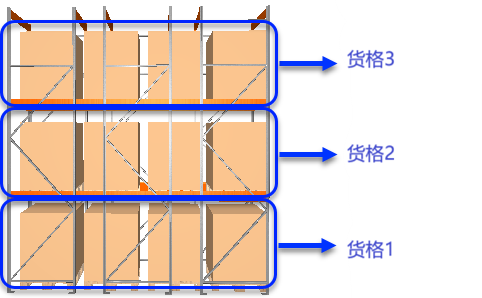

货格（也称作层位）是用于存放货物的空间，由横梁（水平构件）和立柱（竖向构件）组成。

货格属性

可查看此表格，了解各项货格参数的功能说明！

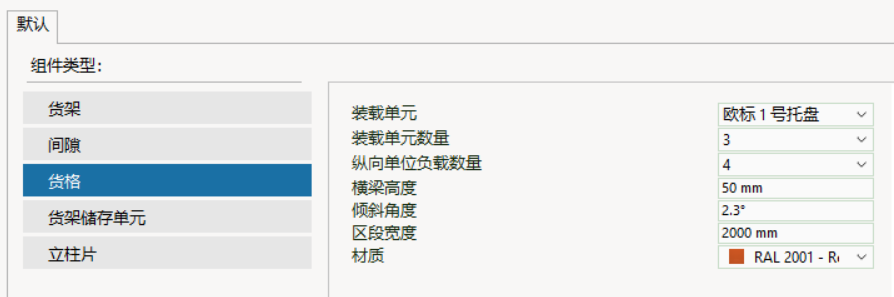

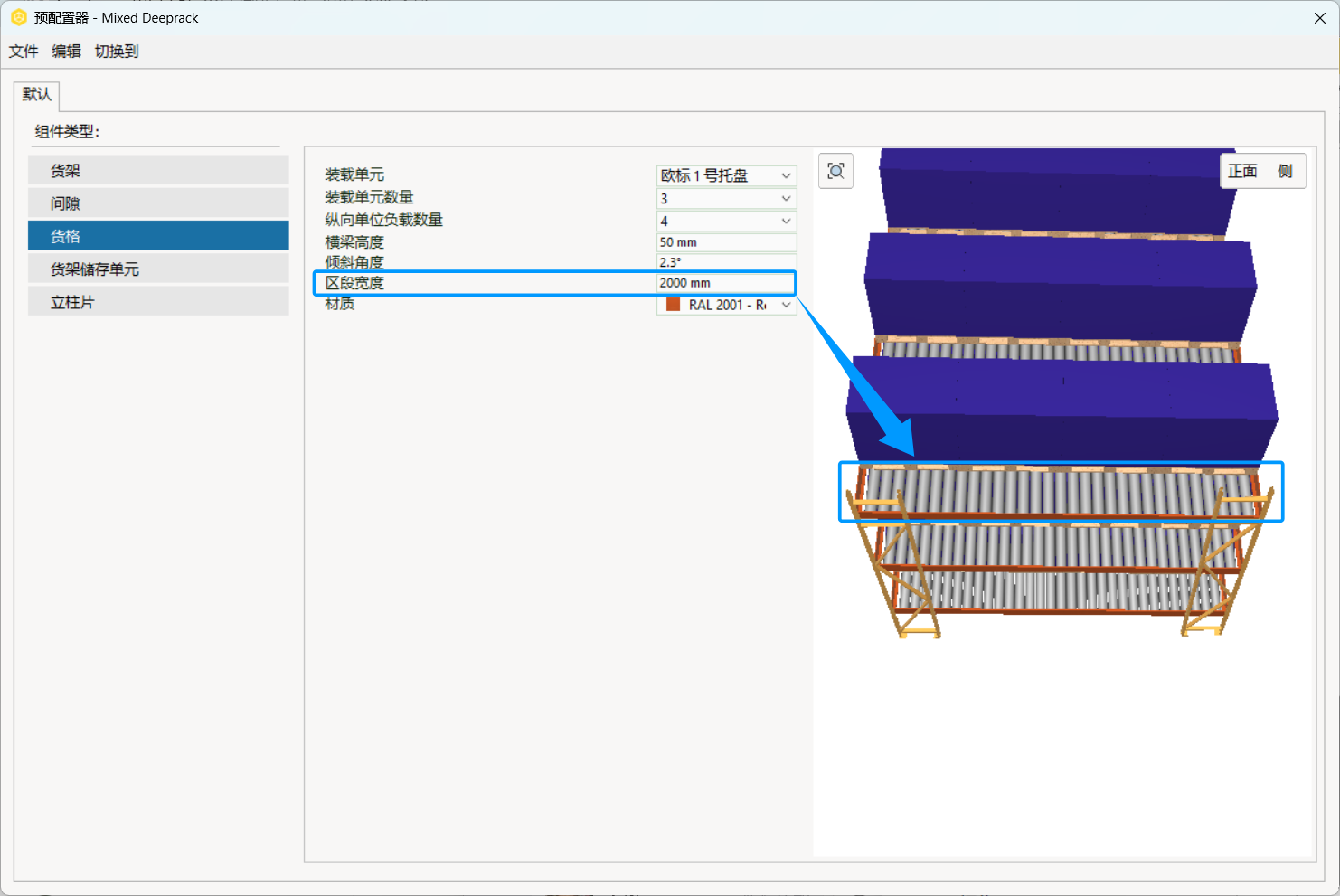

使用推回轨道货架系统时，可在货格属性选项卡中对区段进行自定义设置。纵深型后推式货架以分段形式存放托盘，每个分段可容纳多个托盘。区段宽度指单个分段的宽度，默认适配所选单元载荷，同时支持手动修改。

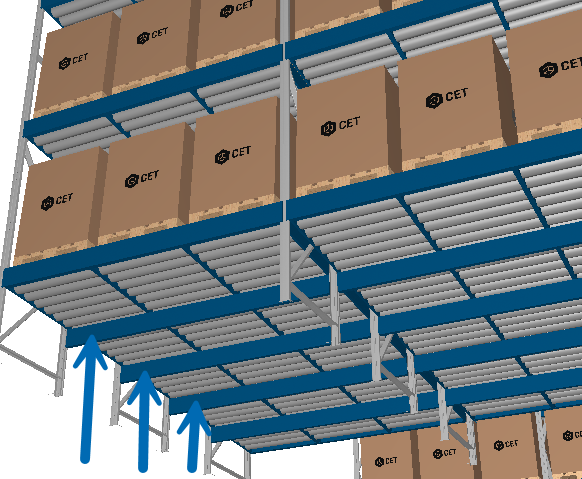

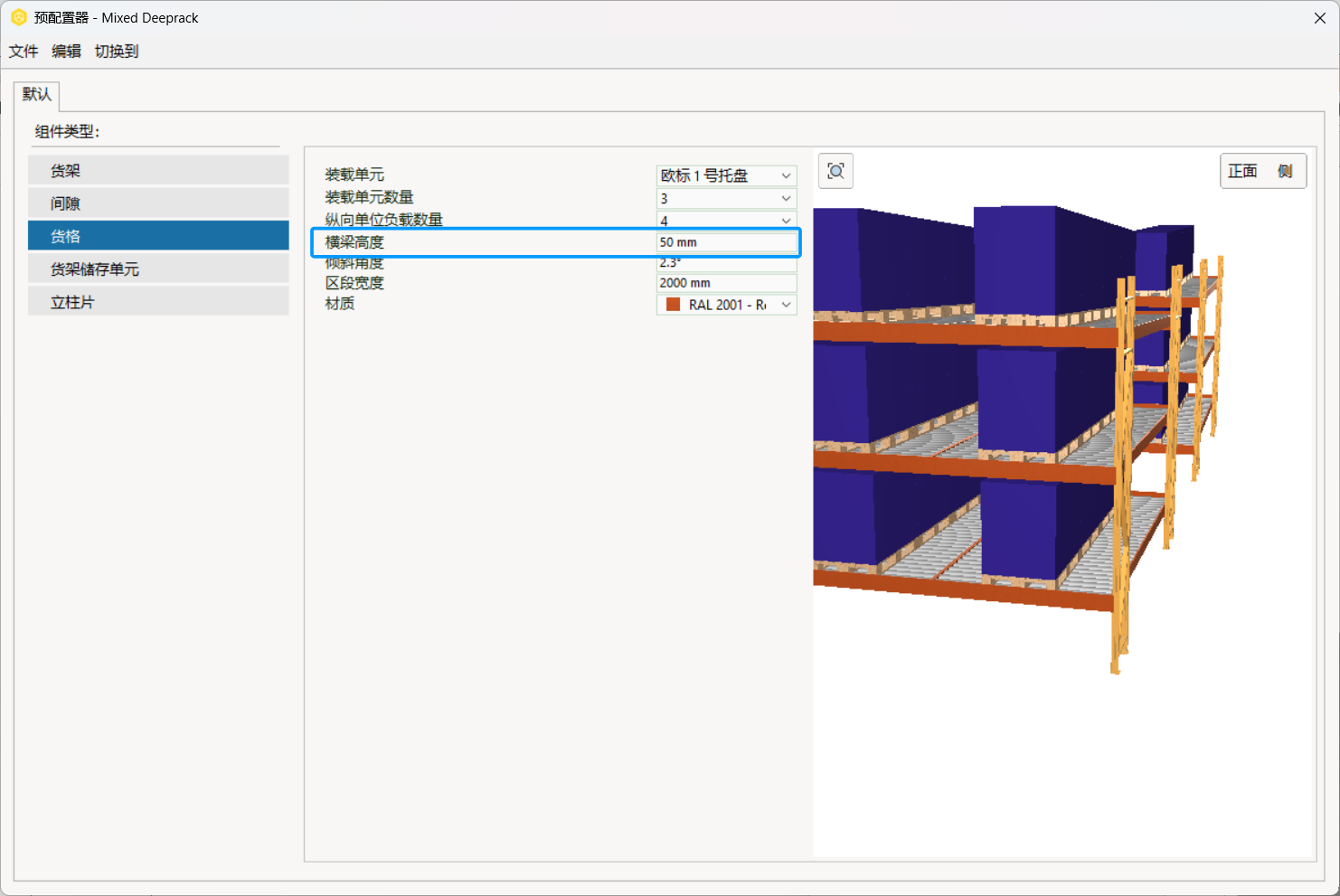

对于推回轨道、托盘重力式、穿梭式，以及混合轨道类货架系统，预设配置器的货格选项卡会展示差异化功能项，支持调整横梁高度。

货架储存单元

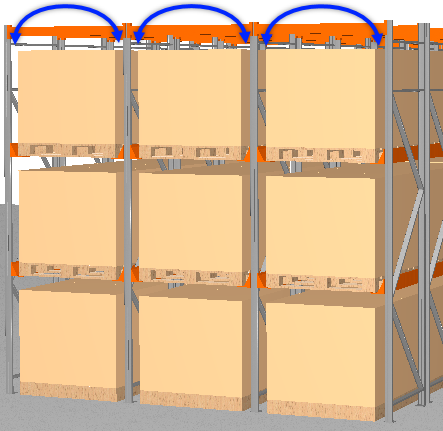

货架储存单元指两根立柱之间、由多层货格堆叠而成的整体单元。

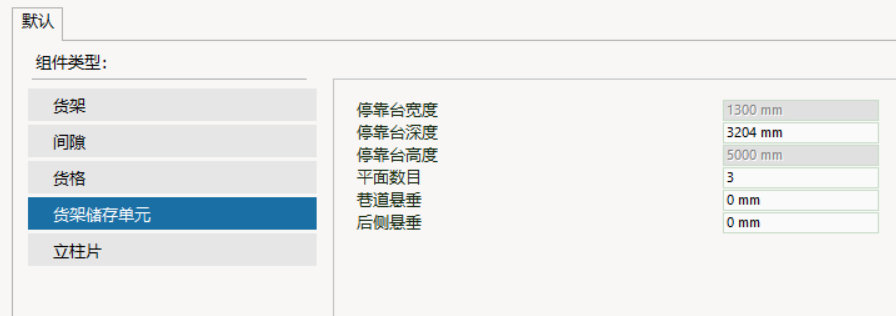

货架储存单元属性

可查看此表格，了解各项货架储存单元参数的功能说明！

立柱片

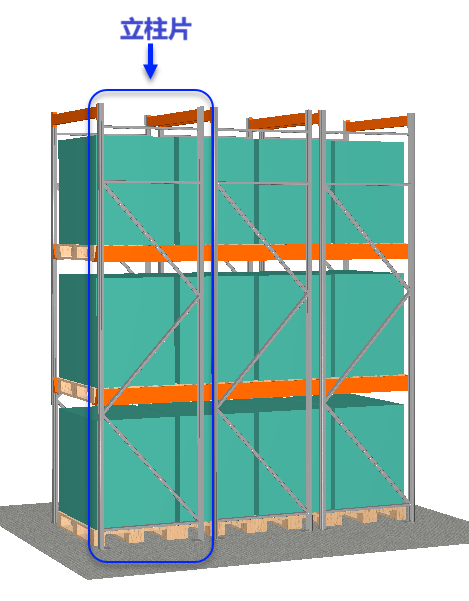

立柱片是货架系统的立式承重构件，用于将存放货物的荷载传递至地面。一套框架通常由两根立柱、连接加固立柱的支撑杆以及地脚板组成。

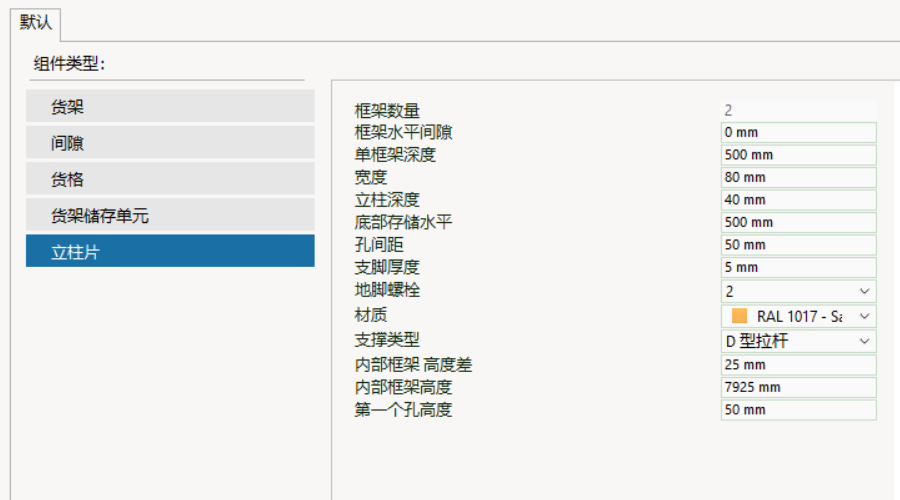

立柱片属性

可查看此表格，了解各项立柱片参数的功能说明！
