印刷設定について

用紙ビューから用紙を印刷する前に、用紙ビューの上部にあるメニューバーよりプリンター設定が可能です。

1. 名前: 用紙に名前を付けることが可能です。例えば「パネル」「オフィス概要」「パーツタグエリア」などです。この名前は「レポートの印刷」に表示され、用紙ビューの下部にあるページのサムネイルにも表示されます。




2. ロック/ロック解除: 現在の用紙上のすべてのビューポートを、編集モードとロックモードを切り替えることができます。
3. ページのプレビュー: ページのプレビューを表示します。3Dビューポートはレンダリングされません。ページのプレビューから直接印刷することもできます。
4. 用紙サイズ: 現在の用紙サイズを設定します。選択できるオプションは、プリンター設定によって異なります。
5. 解像度: 用紙の用途に応じたオプションを選択できます。「Web」「印刷」「プレス」から選択するか、カスタムの dpi（ドット/インチ）を選択します。

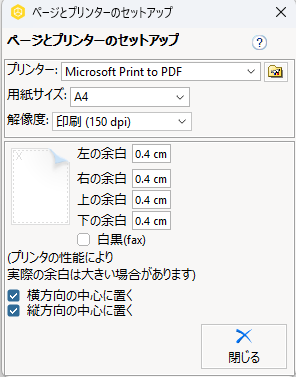

6. ページとプリンターのセットアップ: ページ設定ダイアログを開きます。



7. 拡大レベル: 用紙の解像度に応じた拡大レベルを選択します。ドロップダウンメニューから選択するか、マウスのスクロールホイールでズームすると値が変化します。
8. 実際の拡大: 最終的に印刷されたときの解像度を表示します。印刷時の画質を事前に確認するプレビューとして機能します。

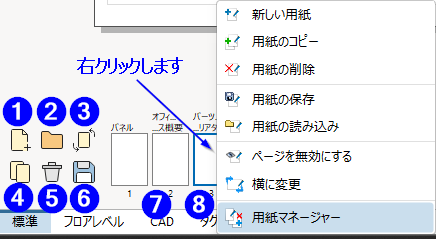

用紙ビューの左下でも用紙の調整が可能です。

1. 新しい用紙の挿入: 空白の用紙を追加します。選択中のページ（8）と同じ用紙サイズがコピーされます。
2. ファイルから用紙を読み込む: .ハードドライブまたはネットワーク上に保存されている用紙（.cmppr）を挿入します。タイトルブロックの読み込みに使用されます。
3. 用紙の向きを変更: 現在選択されている用紙を回転します。
4. 選択した用紙のコピー: 選択中の用紙を、タイトルブロックやビューポートも含めてコピーします。
5. 選択した用紙の削除: 選択中の用紙を削除します。
6. 選択した用紙の保存: タイトルブロックを作成後、選択中の用紙をハードドライブまたはネットワークに保存します（.cmppr）。
7. 選択した用紙の有効／無効: 右クリックでページを無効にすると、印刷時にその用紙は含まれません。また、この操作により図面の動作が軽くなる場合があります。
8. 現在の用紙: 図面内で現在の用紙を編集します。サムネイルには青い枠が表示されます。

用紙ビューから印刷する方法

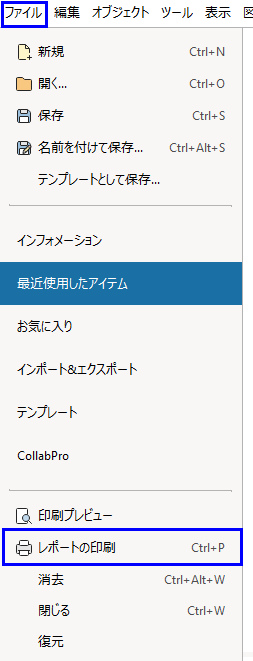

用紙ビューで作成した用紙を印刷するには、「ファイル」メニューの「レポートの印刷」を選択します。

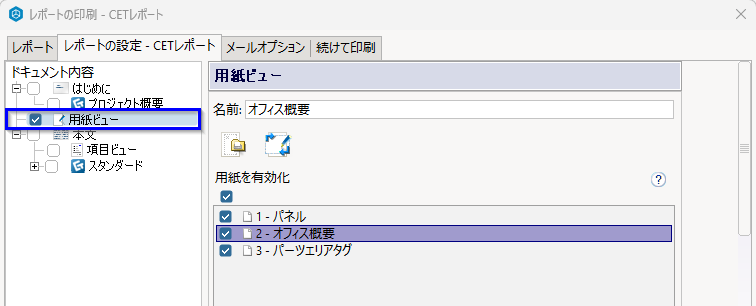

レポートの設定で「用紙ビュー」を選択すると、用紙ビューで作成した用紙のみを印刷できます。
