シンボルライブラリ エクステンションは、CETの2D図面ビューに配置できる電気・建築シンボルなどのライブラリを提供します。マーケットプレイスでインストールするとコンポーネントタブに表示されます。 これらのシンボルは北米のArchitectural Graphics Standardsに準拠し、これらはユーザーの利便性と図面の明確化のために提供されるもので、価格情報を持たず、計算ビューには反映されません。
汎用の立面図ビューエリアツールやカスタムシンボルメモもご用意しています。

シンボルを配置する

シンボルを図面に配置するには、次の手順に従います。

1. シンボルライブラリのコンポーネントタブに移動します。
2. フォルダーを開き、シンボルを選択します。

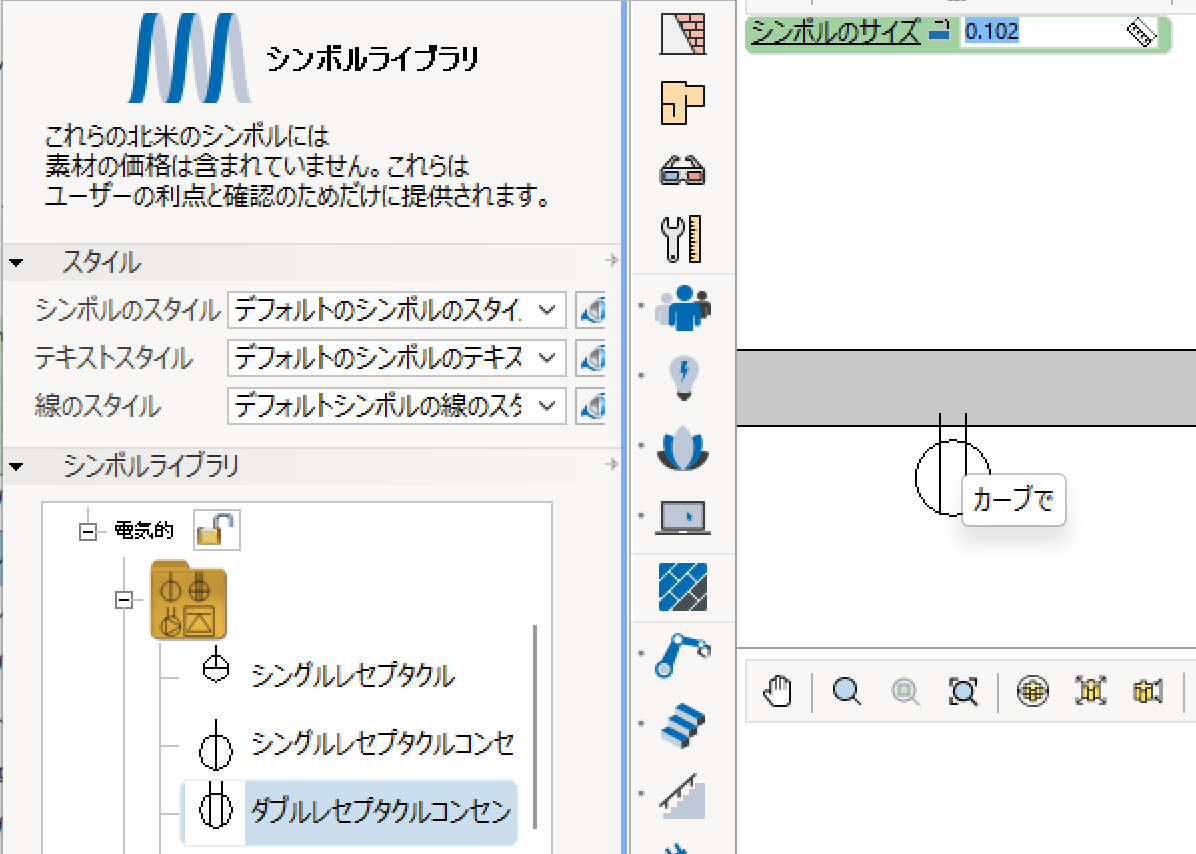

3. マウスポインタを図面エリアに移動して、シンボルをクリックします。 シンボルは壁、線、AutoCADの線にスナップします。 黄色のヘルプテキスト「カーブで」を探し、線の端に沿ってシンボルを配置します。



4. 終了したら、キーボードのEscキーを押すか、またはカーソルを図面エリアの外に移動して、コマンドを終了します。

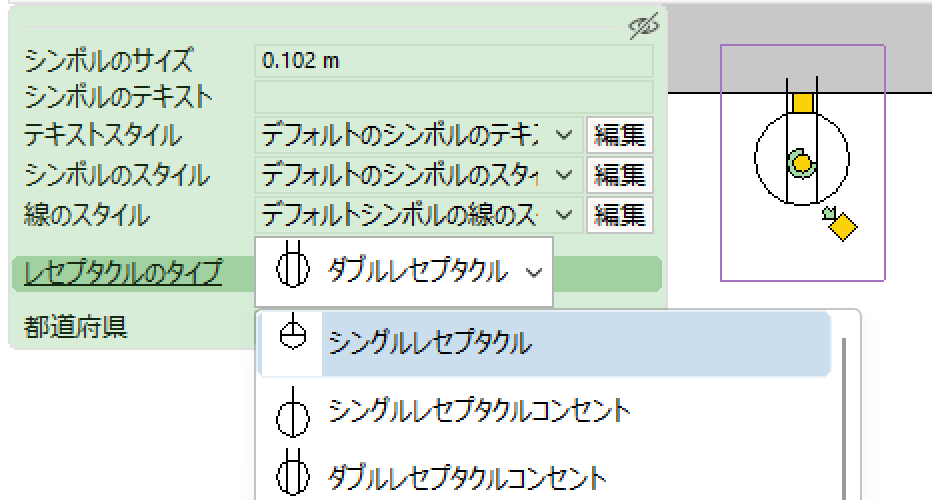

5. プロパティボックスを使用して、サイズを変更するか、またはシンボルにテキストを追加します。 ここでは、シンボルを同じフォルダー内の他のシンボルに変更することもできます。

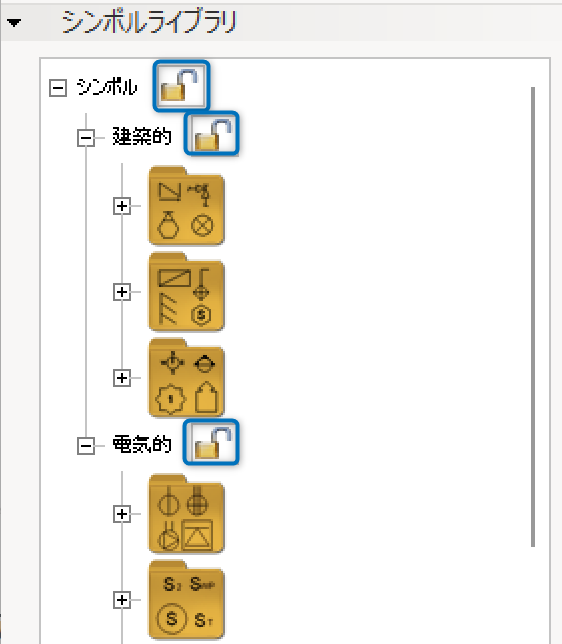

コンポーネントタブ内のフォルダーの横にあるロックアイコンをクリックしロックすると、図面ビューでその特定のフォルダーに属するシンボルが移動しないようにできます。

立面図ビューエリア

立面図ビューエリアツールを使用して、図面内の3Dオブジェクトの立面図ビューを作成します。

立面図ビューを配置するには：

1. シンボルライブラリコンポーネントタブで、立面図ビューエリアツールを選択します。
2. カーソルを図面ビューに移動します。 左マウスボタンをクリック＆ドラッグして、立面図を表示するエリアの周りに長方形を描きます。 または、2回左クリックして長方形を配置することもできます。
3. 終了したら、キーボードのEscキーを押すか、またはカーソルを図面エリアの外に移動して、コマンドを終了します。
4. 立面図シンボルをダブルクリックするか、または右クリックしてコンテキストメニューから立面図を更新を選択します。 2D図面ビューで立面図がレンダリングされるのを待ちます。

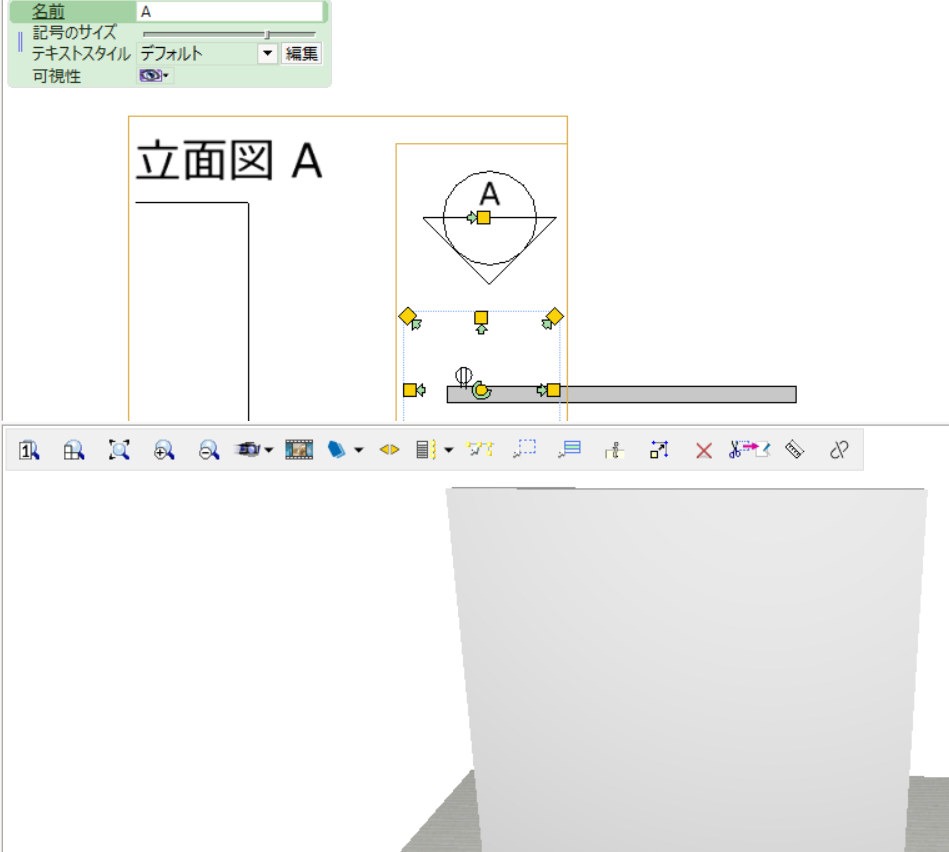

5. 黄色のストレッチアイコンで立面図エリアのサイズを調整し、含まれるものを変更します。 ボックスの中央に黄色の回転点があり、ビューの方向を変更できます。 ストレッチアイコンを立面図シンボルの上にドラッグして、シンボルを長方形の別の側に移動します。
6. 立面図シンボルを選択して、立面図シンボルの名前、サイズ、その他の設定を変更します。

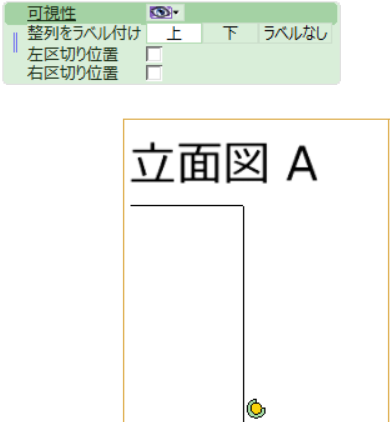

7. 立面図ビューがレンダリングされたら、立面図をクリックしてプロパティボックスにアクセスし、可視性またはラベルの配置を変更し、必要に応じて区切り位置を追加します。

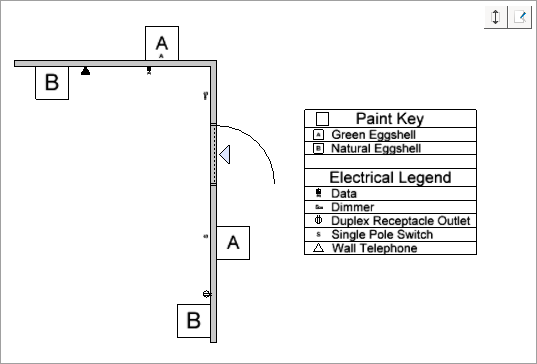

カスタムシンボルメモを配置する

シンボルを配置した後、カスタムシンボルメモを追加して、シンボルの意味を追跡することもできます。 これを行うには、次の手順に従います。

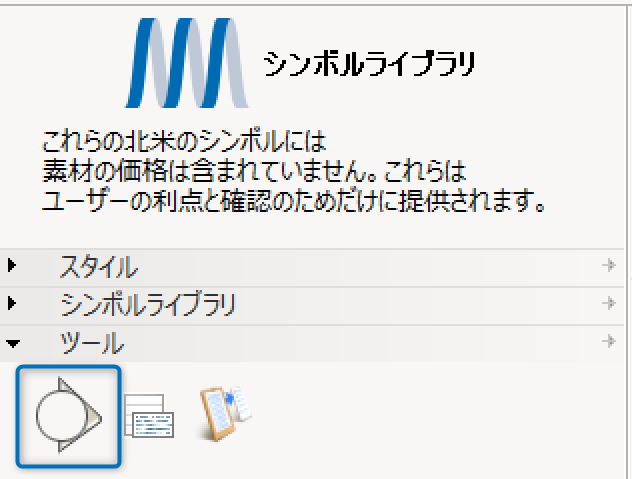

1. シンボルライブラリコンポーネントタブで、ツールセクションからカスタムシンボルメモを選択します。
2. マウスポインタを図面エリアに移動して、カスタムシンボルメモをクリックします。 図面内のすべてのシンボルが自動的に一覧表示されます。
3. 終了したら、キーボードのEscキーを押すか、またはカーソルを図面エリアの外に移動して、コマンドを終了します。

テキストの追加、新しいシンボルの追加、再編成などによりカスタムシンボルメモを編集できます。

これを行うには、次の手順に従います。

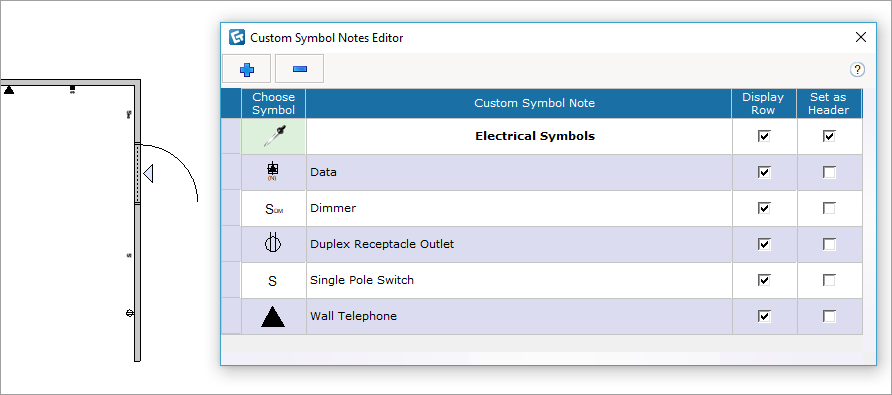

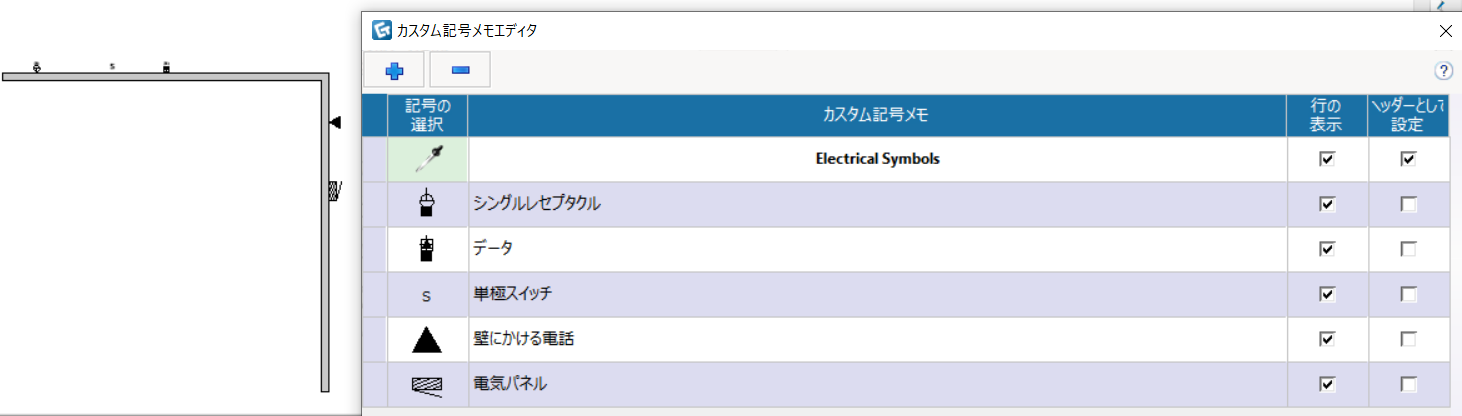

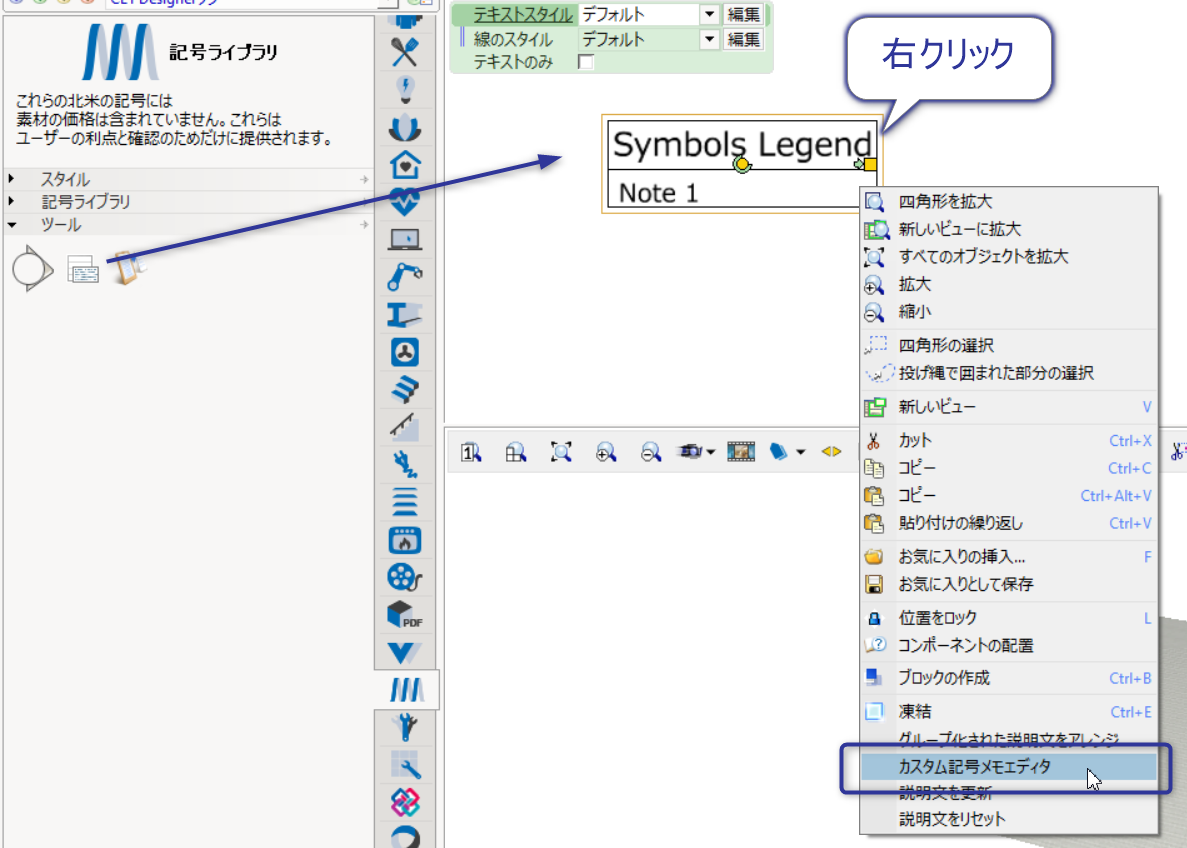

1. 2D図面ビューでそれをダブルクリックするか、またはカスタム記号メモをを右クリックして、コンテキストメニューからカスタムシンボルメモエディタを選択します。
2. ヘッダーまたはシンボル名のテキストを変更するには、セルをダブルクリックします。
3. をクリックして、選択した行の下に行を挿入します。
4. スポイトを使用して、図面から新しい線のシンボルを選択します。
5. 図面のカスタムシンボルメモ説明文から行を非表示にするには、行を表示チェックボックスをオフにします。
6. ヘッダーとして設定をチェックして新しいセクションを追加します
7. 線を選択し、左クリックしてドラッグすると、シンボルの順序が変更されます。

凡例が完成したら、他の図面で使用できるようにお気に入りとして保存できます。

ピックリストの追加

ピックリストでは、計算ビューに追加する特別な製品のリストを追加できます。 次の手順でリストを追加します。

1. [シンボルライブラリ]コンポーネントタブで、[ツール]セクションから[ピックリスト]コンポーネントを選択します。
2. マウスポインタを作図領域に移動し、所定の場所で選択リストをクリックします。
3. 終了したら、キーボードのEscキーを押すか、カーソルを描画領域の外に移動して、コマンドを終了します。

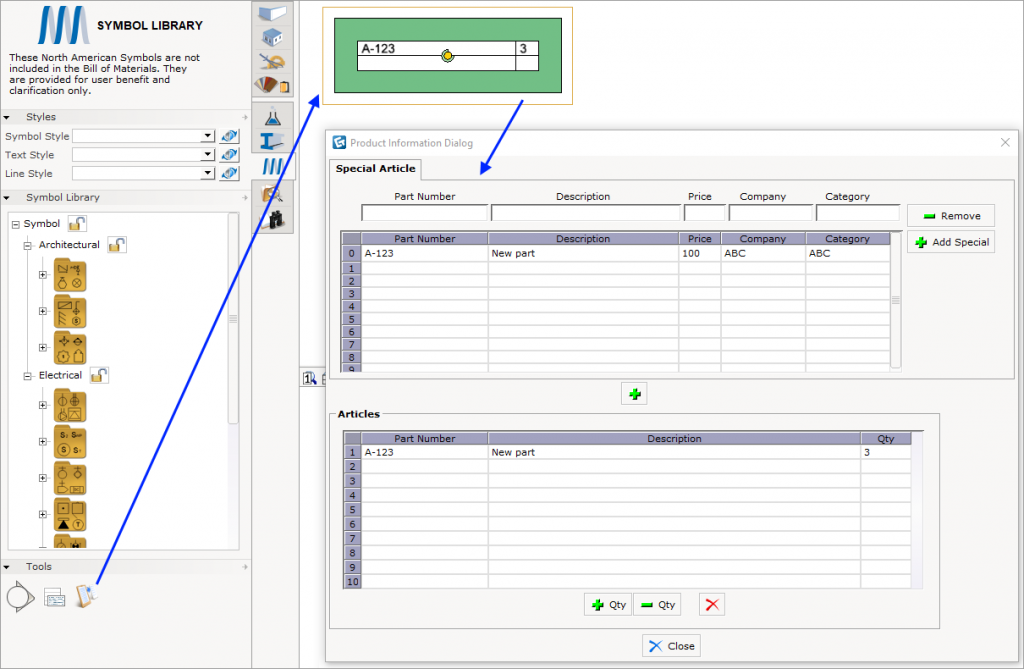

4. ピックリストをダブルクリックして、製品情報ダイアログを開きます。

[ツール]＞[編集可能な項目]からも、計算ビューに項目を追加することができます。
