調整メニュー：コンポーネントの分配

調整メニューのさまざまな分配ツールを使用して、図面エリアにコンポーネントを均等に配置することが簡単にできます。図面エリアでコンポーネントを分配すると、コンポーネント間の距離が、選択されたすべてのコンポーネントで同じになるように調整されることを意味します。

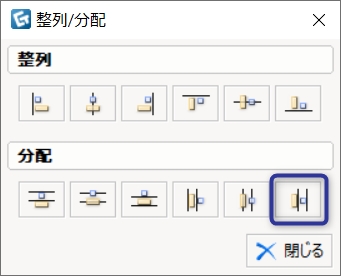

基本的な分配オプションはドロップダウンメニューから選択でき、追加のオプションは整列/分配...ダイアログから選択します。

コンポーネントを分配するには、以下の手順に従います。

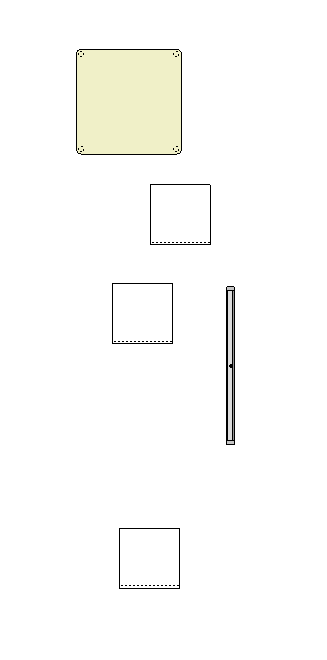

コンポーネントは6つ方法で分配できます。

分配セクションの最初の3つのツールは、2Dビューでたてに等間隔を必要とするアイテムに使用します。

上に分配

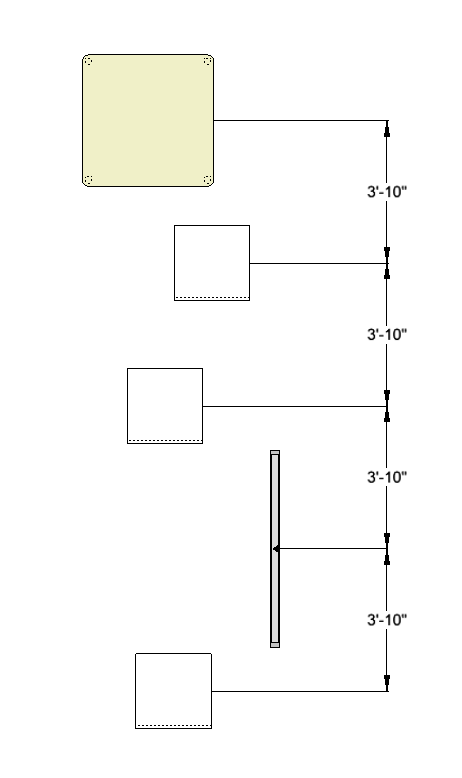

コンポーネントを上に分配すると、選択したすべてのコンポーネントの上端の間に均等な間隔ができます。

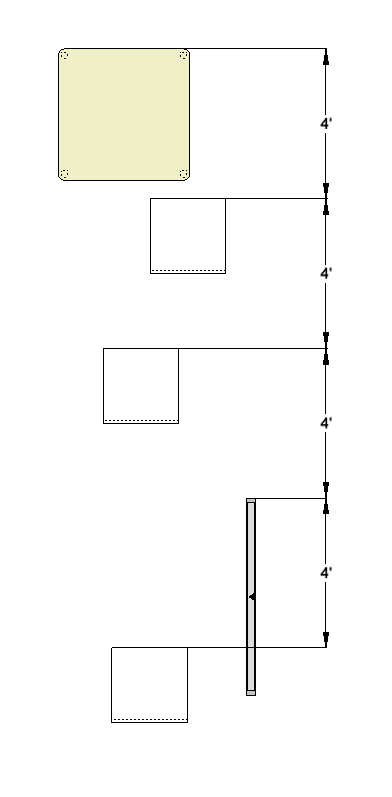

コンポーネントをたてに分配すると、選択したすべてのコンポーネントの中心に均等な間隔ができます。

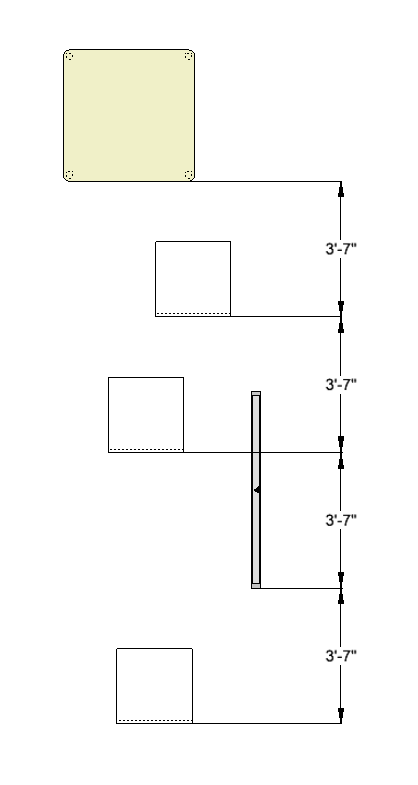

コンポーネントを下に分配すると、選択したすべてのコンポーネントの下端の間に均等の間隔ができます。

分配セクションの最後の3つのツールは、2Dビューで横に等間隔を必要とするアイテムに使用します。

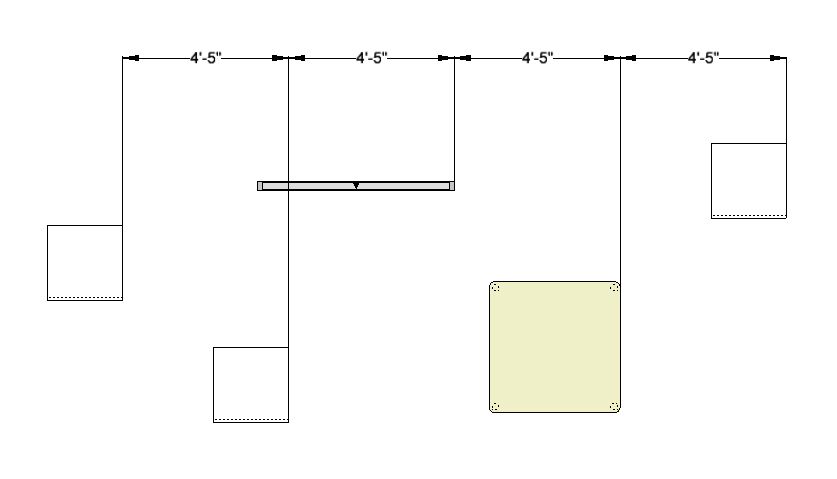

コンポーネントを左に分配すると、選択したすべてのコンポーネントの左端に均等な間隔ができます。

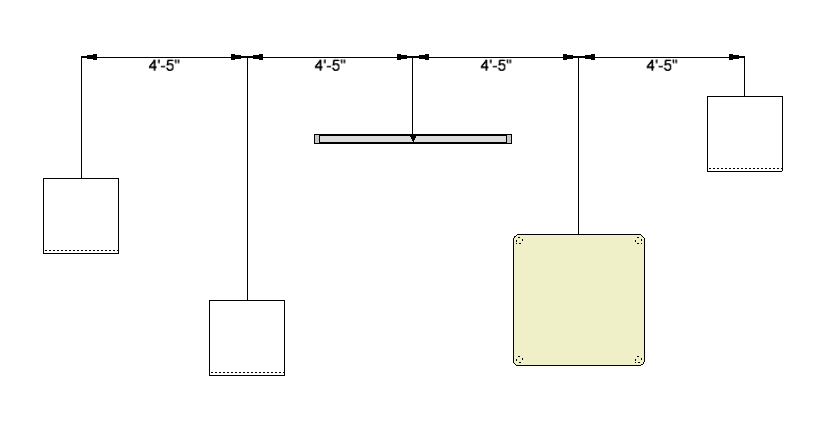

コンポーネントを横に分配すると、選択したすべてのコンポーネントの中心に均等な間隔ができます。

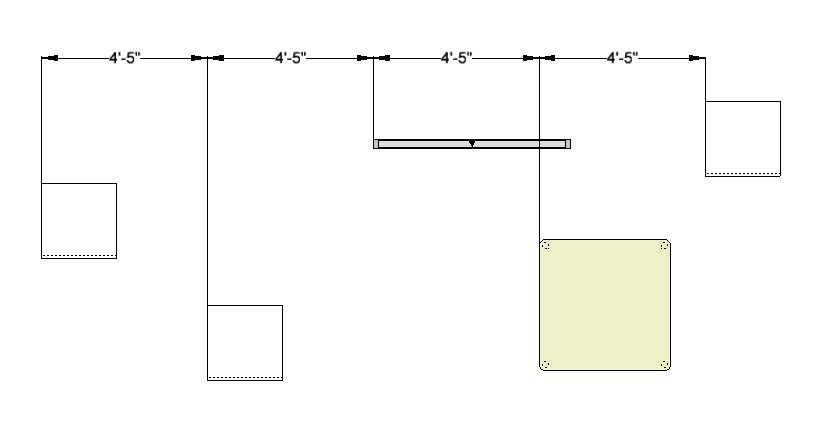

コンポーネントを右に分配すると、選択したすべてのコンポーネントの右端に均等の間隔ができます。
