コントロールパネルの表示タブでは、2Dビューと3Dビューの両方の外観と動作を設定できます。
コントロールパネルの表示タブ
3Dビュー

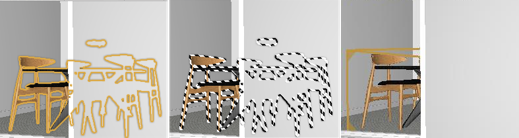

- 3Dビューのセレクションスタイル:3Dビューで選択されたコンポーネントは、デフォルトでアウトラインのスタイルが設定されていますが、ストライプのアウトラインまたはボックス、もしくはなしを設定することもできます。
- ビュー焦点の使用:このオプションを選択解除すると、CETデザイナーはポインターベースのナビゲーションに切り替わります。拡大または縮小は、画面上のマウスポインターの位置を中心に行われることを意味します。 ビューを回転する場合も同様です。 CETデザイナーは、現在ポインターの下にあるオブジェクトを中心にビューを回転します。 オプションを選択すると、3Dビューに紫色の点が現れます。紫色の点は、拡大するポイント、および回転するポイントとして使用できます。 このオプションはデフォルトでは無効になっています。 ビュー焦点の詳細については、こちらをご覧ください。
- 3Dビューにナビゲーションバーを表示:マウスを使わずに拡大/縮小や回転を簡単に行うために使用する、3Dビューのナビゲーションバーを表示または非表示にします。 このチェックボックスはデフォルトで選択されています。 (マウスなしでCETデザイナーを使用することはお勧めしていません。)ナビゲーションバーの詳細については、こちらをご覧ください。
- 2Dビューに従うときにオブジェクトを非表示にする:このオプションは、3Dビューのツールバーから2Dビューに合わせるを有効にしたとき、2Dビューに現在表示されているものだけを表示するように3Dビューを制限します。
- カメラステップ角度:3Dビューでカメラを回転させると、CETデザイナーはさまざまな角度ステップにスナップします。 カメラをすばやく回転させると、CETデザイナーは3Dビューの所定位置にスナップしなくなることに注意してください。
このオプションを使用すると、頭上レンダリングのまっすぐなビューに簡単にスナップできます。
2Dビュー
2Dビューのセレクションのまわりのフレームを表示:2Dビューで選択されたコンポーネントの周りにカラーフレームが表示されます。 このチェックボックスはデフォルトで選択されています。
雑測

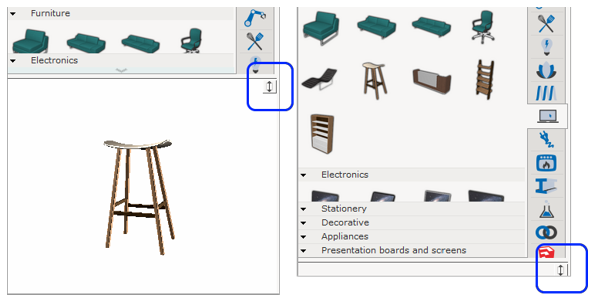

- ツールボックスの下にコンポーネントのプレビューを表示:ツールボックスの下に選択したコンポーネントのプレビューを表示します。 このチェックボックスはデフォルトで選択されています。
- 同じ画面にダイアログを表示:新しく開くダイアログはすべて、CETデザイナーが開いている同じ画面に表示されます。
同じ画面で開かないダイアログを開いた場合、またはどの画面でもダイアログが見つからない場合は、キーボードショートカットの「Alt + G」(開いているダイアログを収集)を入力して、CETデザイナーが開いているウィンドウにすべての画面を移動、表示させます。 - 移動エイドを有効化:オブジェクトを移動またはコピーするときに、移動エイド(2Dおよび3Dのピンク色/灰色の破線)を有効または無効にできます。 このチェックボックスはデフォルトで選択されています。
2Dビューバックグラウンド / 3Dビュー背景
ビューの背景色を選択します。 変更するビューのボタンをクリックして、背景色を選択します。 赤いXをクリックすると、背景色がデフォルト(白)にリセットされます。
CETデザイナーは、配置されたオブジェクトの色を識別して、オブジェクトの色をカスタム背景色によって見やすく変更することはありません。 例:真っ黒な背景を選択すると、黒い線とオブジェクトが表示されなくなります。
