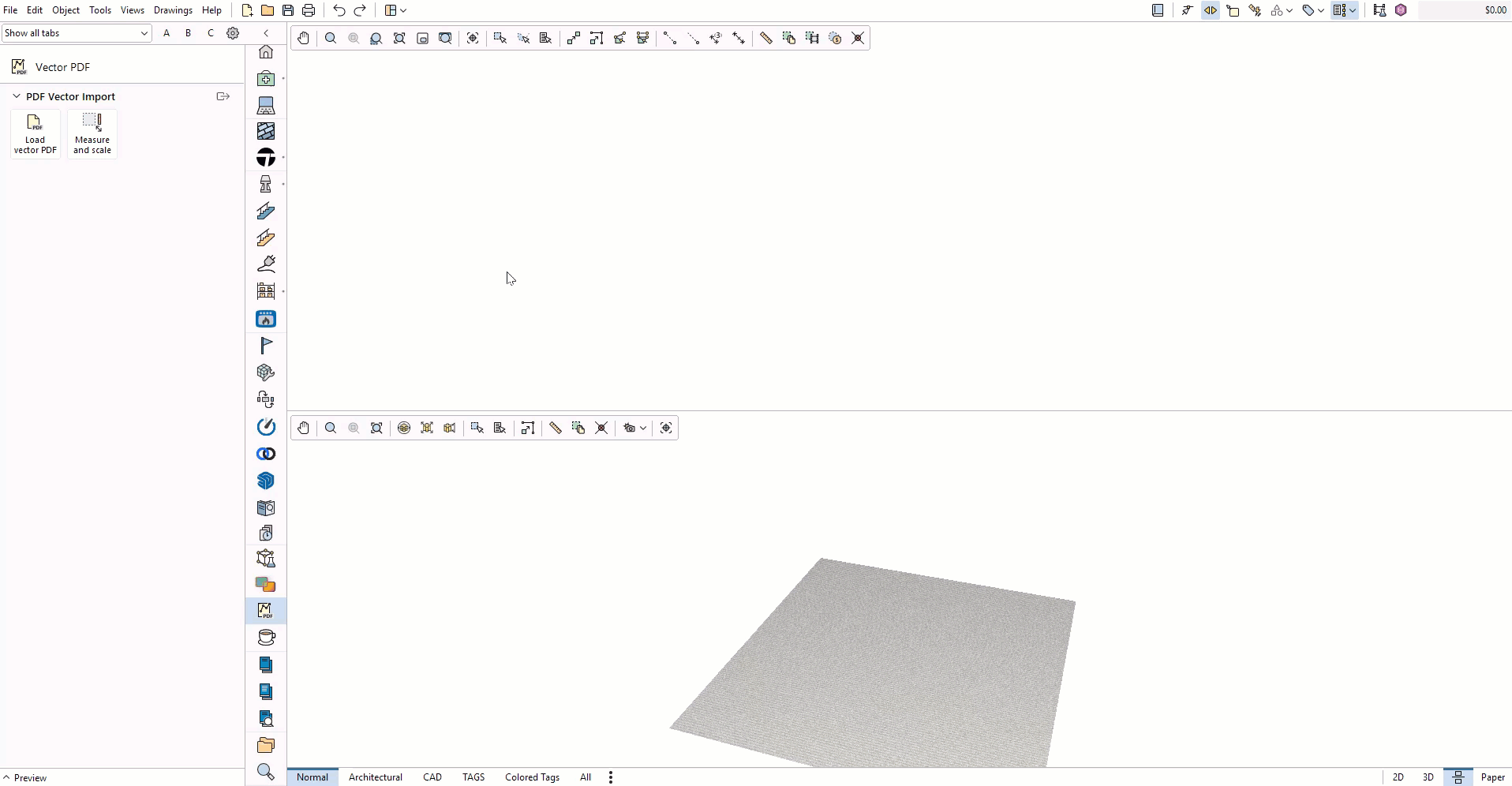

PDFを図面に読み込む

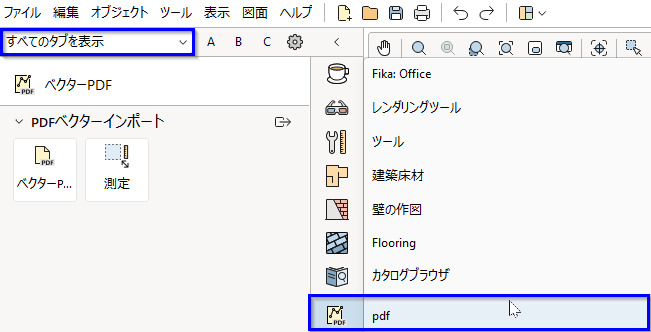

1. ［ベクター PDFスナッパー］をクリックします。



2. カーソルを図面エリアに移動します。画像コンポーネントがカーソルに表示されます。
3. フレームの配置方法は 2 つあります：
   • 左クリックして開始点を設定し、マウスボタンを押し続けずにカーソルを動かして希望のサイズに調整し、再度クリックして終了点を設定する。
   • クリック＆ドラッグでフレームを希望のサイズに引き伸ばす。
4. 図面エリアの外にカーソルを移動するか、キーボードの Esc を押してコンポーネントを解除します。
5. フレーム内をダブルクリックし、表示される［Open/開く］ダイアログボックスから PDF ファイルを選択して［Open/開く］をクリックします。
6. [PDFインポート]というダイアログが開きます。取り込みたいページを選択し、［挿入］をクリックします。

7. 別のページを挿入するか、PDF インポートダイアログを閉じるか選択できます。

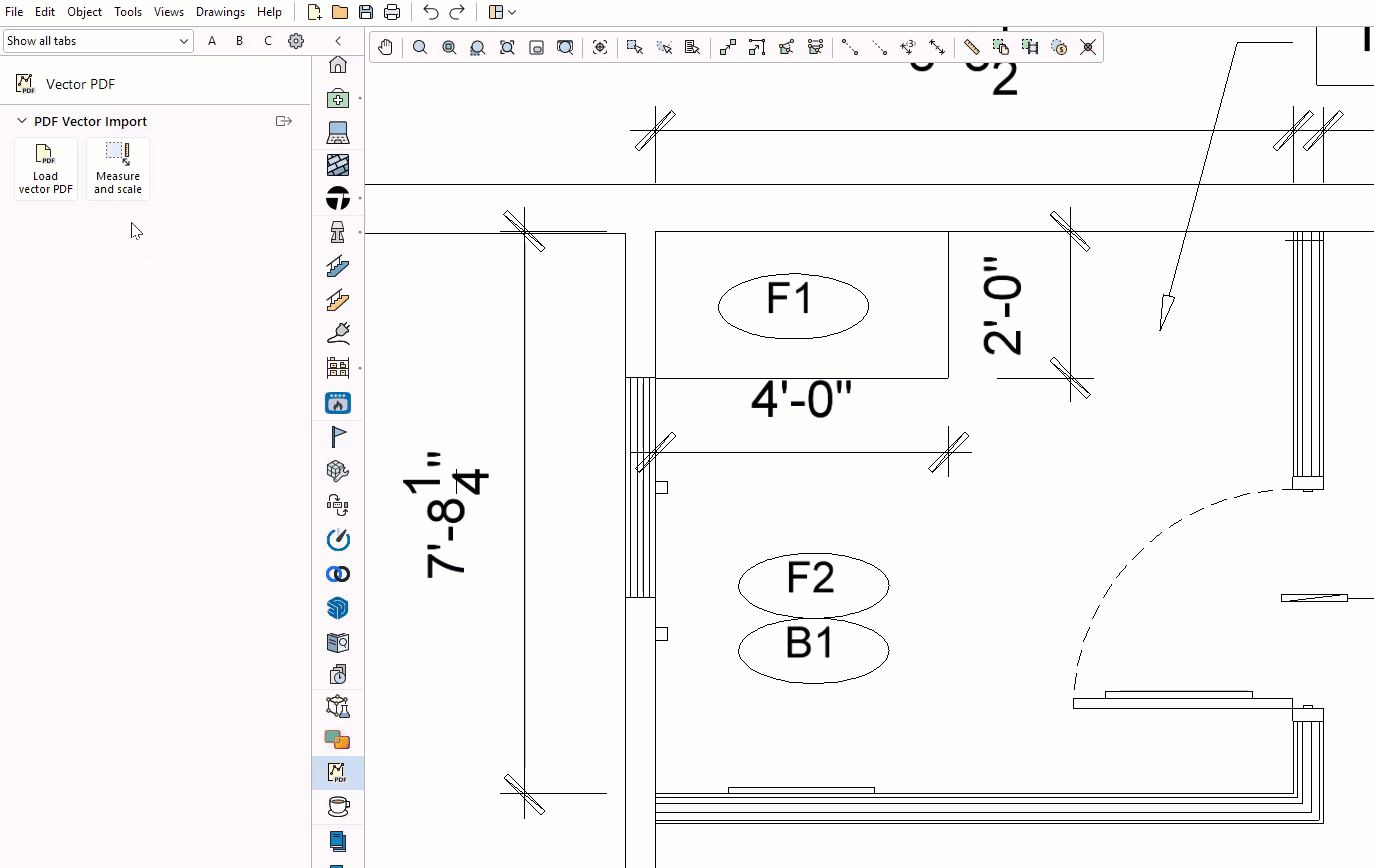

PDF を測定してスケールを調整する

1. ［測定］をクリックします。



2. カーソルを作図エリアに移動します。青い寸法線がカーソル横に表示されます。
3. 図面内の距離（寸法線やドア幅など）を探します。距離の 開始点で左クリックし、カーソルをドラッグして 終了点で再度左クリックします。正確にポイントを選択するために、グラフィックスナップ をオンにしておくことをおすすめします。
4. カーソル付近に表示されるクイックプロパティボックスに、実際の長さを入力し、キーボードの Enter を押します。

PDFのスケールに変化がないように見えるかもしれませんが、入力した長さに基づいて PDF は正しいスケールに変更されています。サイズが合っているかどうかは、定規ツールや寸法を使って確認できます。
