注意: 「図面を電子メールで送信」機能 (ヘルプ > 図面を電子メールで送信) は、新しくリリースされた Outlook との互換性がないため、バージョン CET 16.5 で削除されます。今後、バグ レポートや機能リクエストを送信する際には、フィードバックを送る機能をご利用ください。
CET 15.5 Minor: 2025年2月19日
ニュースと変更
新機能

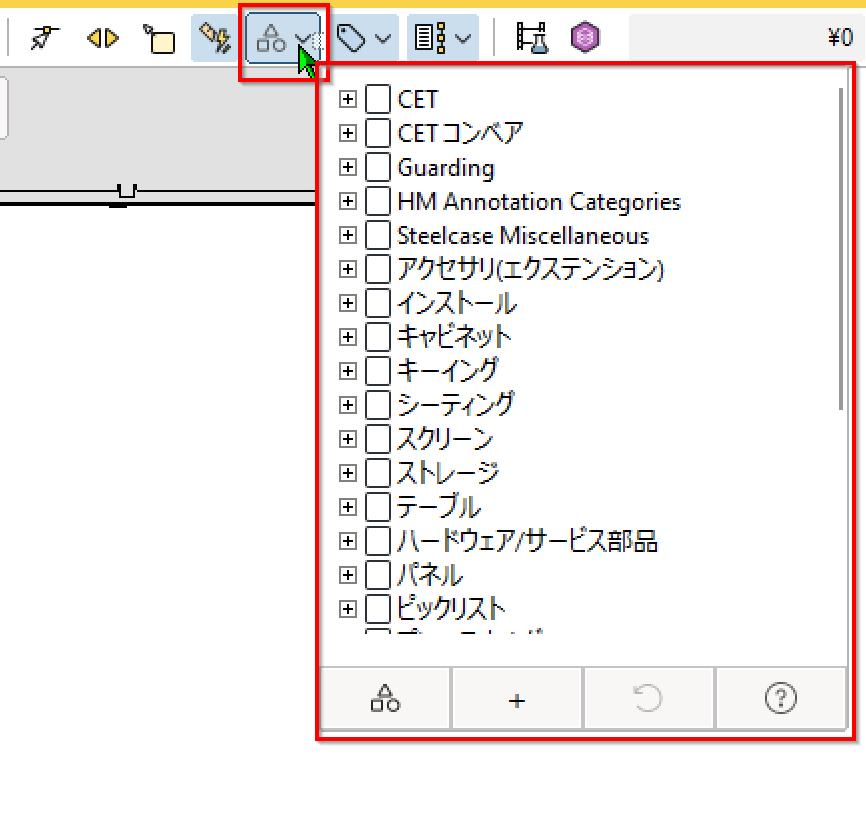

- オブジェクトの配置前にカテゴリを割り当てる、Autoカテゴライズ機能を導入しました。
ツールバーでこのツールを有効にすると、オブジェクトのカテゴリを事前に選択できるため、

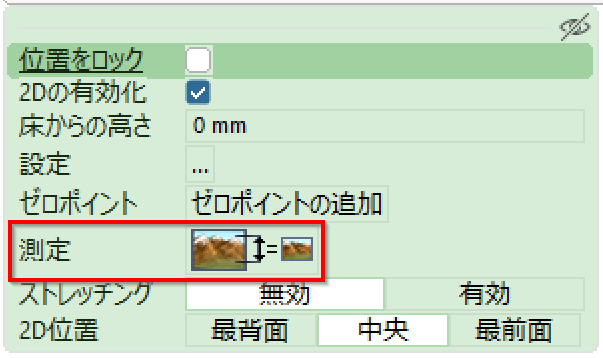

後からカテゴリを個別に割り当てる必要がなくなります。 - DWG 図面のクイック プロパティに「測定」ツールが追加されました。実際の DWG 内の線の長さがわかっている場合に、このツールを使用すると、DWG 全体をスケールして実際の測定値にすばやく一致させることができます。
- ベクター グラフィックを使用した PDF 作成を無効にするオプションが再度有効になりました。またファイル サイズを小さく保つために、印刷ダイアログの [精度を低下 (ファイル サイズを小さく)] (*1)チェックボックスも自動的に有効になりました。
- 透過PNG 画像が使用できるようになりました。複数の画像を積み重ねることも可能です。半透明の PNG の場合は、いくつかの制限がある可能性がありますが、ほとんどの場合は機能します。
- 立面図ビュー ダイアログの自動寸法は手動で削除できるようになり、自動的に再生成されなくなりました。ただし、「自動注釈をリセット」をクリックすると復元できます。
- 計算の概要セクションでカスタマイズがサポートされるようになり、購入、販売、リスト、利益のさまざまな価格設定タイプを表示できるようになりました。

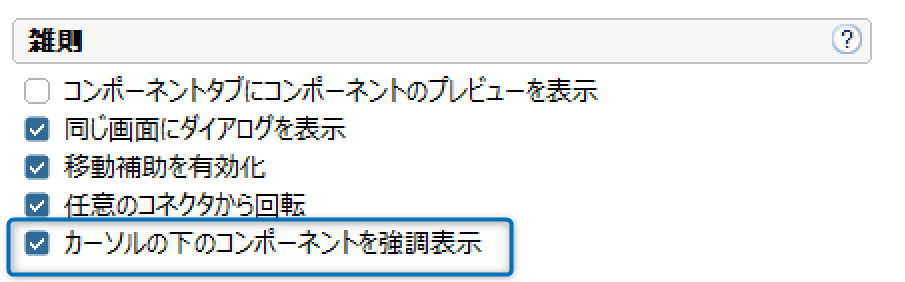

- コントロール パネルの [表示] タブに、新しい [カーソルの下のコンポーネントを強調表示] オプションが追加されました。

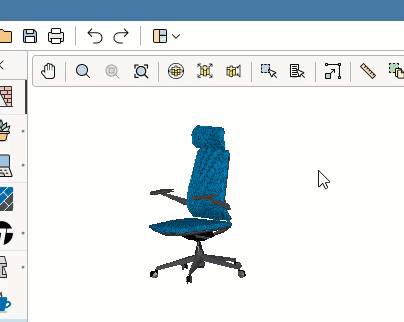

このオプションを有効にすると、マウスをオブジェクトの上に移動するとハイライト表示され、選択内容がプレビューされます。設定に応じて、CET はグループや固定またはロックされたオブジェクトを含むボックスまたはアウトラインをハイライト表示します。

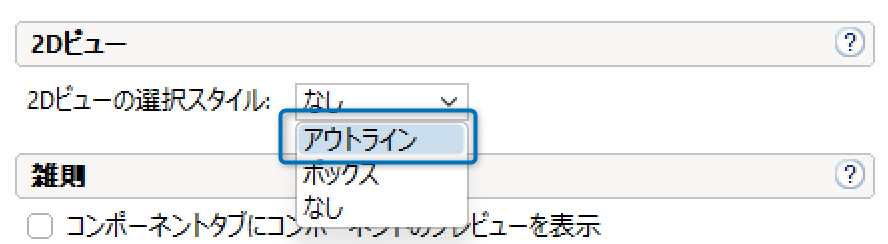

さらに、ユーザーはコントロール パネルで 2D 選択モードとして [アウトライン] を選択できるようになりました。これにより、選択インジケーターがオブジェクトの線にぴったりと収まるように調整されます。

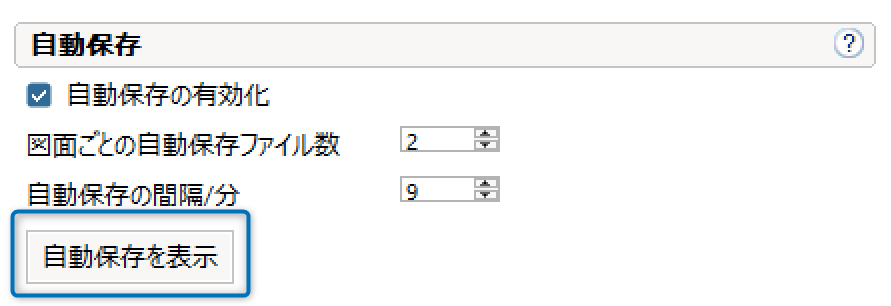

「自動保存を表示」ダイアログの自動保存とバックアップは、最近開いた図面順に並べ替えられるようになりました。
コントロール パネル > データマネジメントタブに、ローカル ディレクトリ内の自動保存を表示できるボタンを追加しました。
新しいエクステンションが利用可能になりました。
- 新しい Navisworks エクステンションを使用すると、CET 図面を Navisworks にエクスポートし、NavisworksnのアプリケーションはCET 図面のビューアとして機能します。Navisworks エクステンションの利用には別途ライセンス契約が必要で。
新機能
- プリコンフィギュレータを開かずに構成をすばやく選択できるように、Essential Material Handling Extensions 内の設定の横に構成を表示ボタンを追加しました。

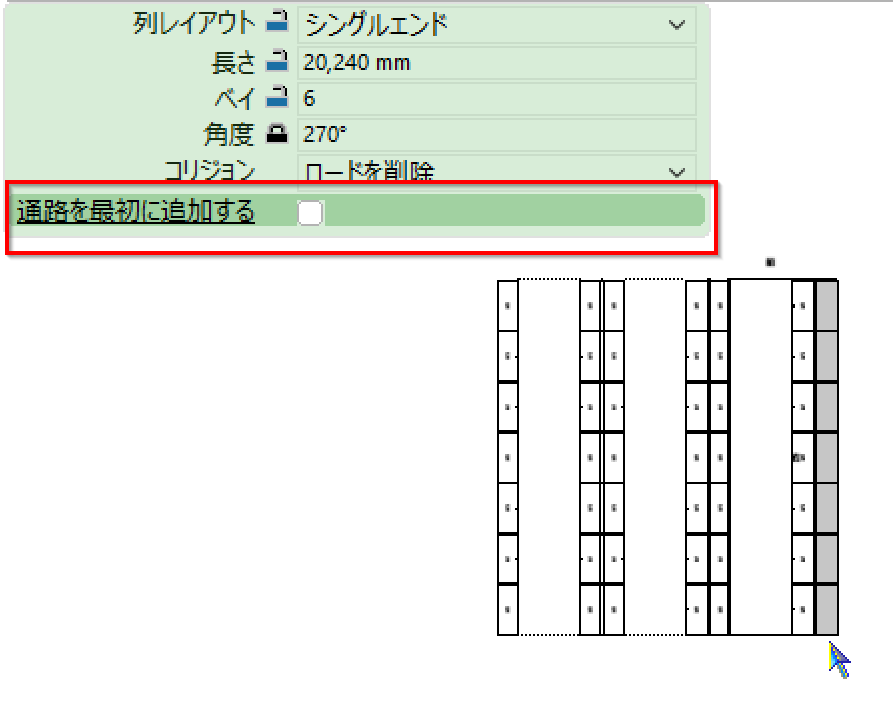

- Essential Pallet Racking Extension の挿入時に「通路を最初に追加する」オプションのチェックを外すことで、シングルエンド連に別のシングルエンド列を追加してダブルエンド列を作成する機能が追加されました。
- Essential Conveyors Extension のアキュームコンベヤの「ストレートユニット」、「ストレートユニット・セグメントベルト」、グラビティコンベヤの「カーブユニット」に「カット・トゥ・フィットを許可」オプションを追加しました。
- Essential Conveyors Extension の駆動型コンベヤの「カーブユニット－ベルト」、「カーブユニット－MDR」、およびアキュームコンベヤの「ストレートユニット－MDR」に「カット・トゥ・フィットを許可」オプションを追加しました。
- Essential Conveyors Extension の柔軟性と機能性を高めるために、「アクセサリにパレット インライン マガジン」と「パレット スタンドアロン マガジン」を追加しました。
- Essential Guarding Extensionでオブジェクトを挿入するときに、高さ、幅、および特別なオプションを編集する機能が追加されました。CET は次に使用する時のために選択した値を記憶します。
- Essential Guarding Extension で 長方形／フェンスの挿入 オプションを使用する際に、3D ビューに視覚的なアニメーションを追加しました。
- Essential Guarding Extension で 長方形／フェンスの挿入 オプションを使用するときに、2D ビューに寸法が確認出来るようになりました。
改善点

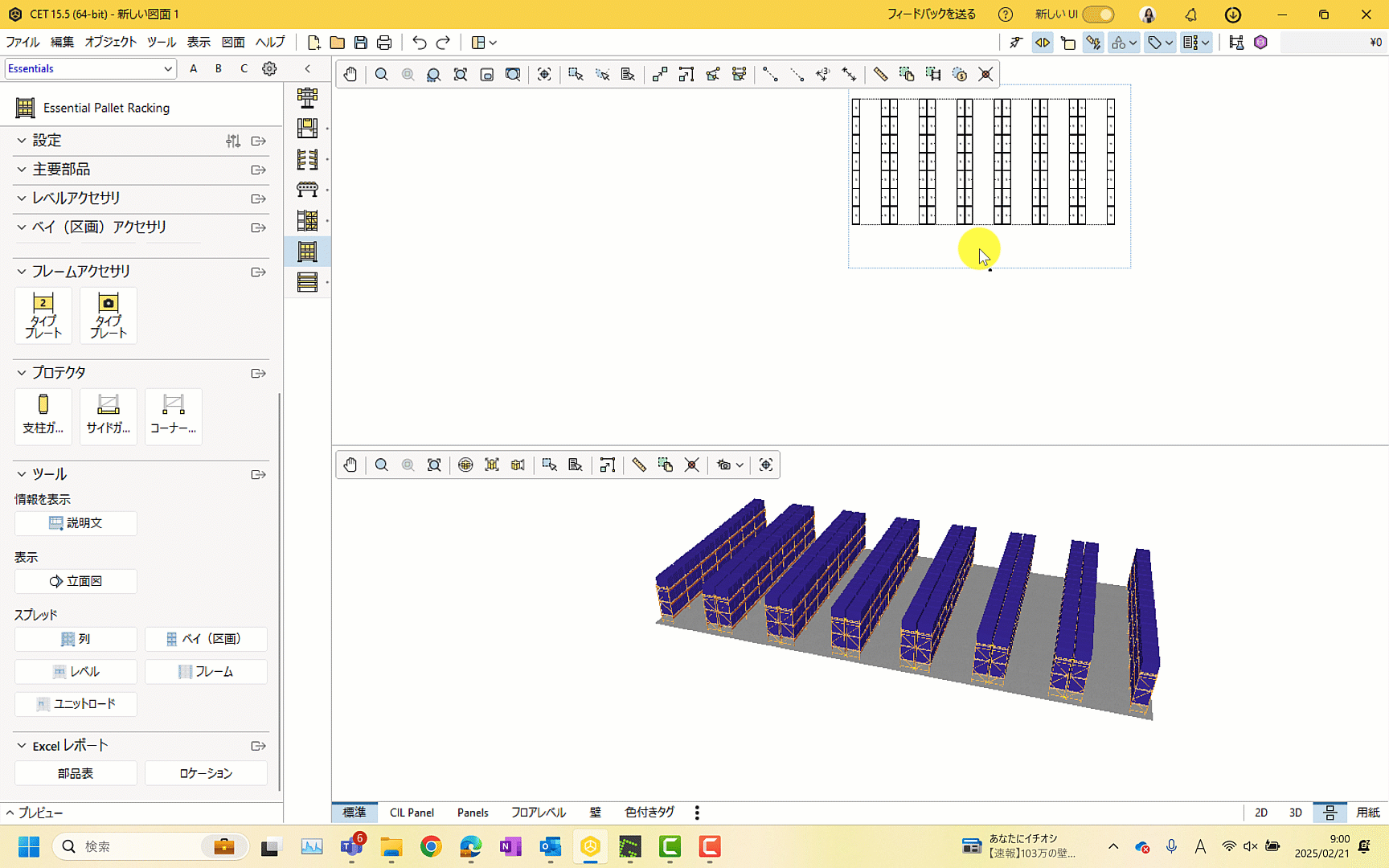

- Level of Detail (LOD) を安定化することで、大規模な図面での Essential Pallet Racking および Essential Deep Racking 3D ナビゲーションのパフォーマンスが向上しました。レンダリングの LOD は影響を受けません。
- Essential Guarding Extensions で 長方形ボタンと ラインフェンスボタンを 2つの異なるボタンに分離することで、機能の明確さが向上しました。
- Essential Pallet Racking および Essential Deep Racking Extensions の ユニットロードエディタ ダイアログを更新し、他のダイアログの外観と一致するようにしました。
修正と機能強化
改善点
- インポートされた PDF オブジェクトのパフォーマンスが向上しました。
- 寸法ツールが改善され、ドアの開口部のエッジにスナップして、より正確な幅の測定が可能になりました。
- 壁のアニメーション描画補助が目立たなくなるように改善しました。別の壁に遭遇すると停止するようになりました。
- 分類ダイアログが改善され、より詳細な可視性が得られるようになりました。情報の上にマウスを移動すると、その情報が表示される理由が説明され、調整方法に関するガイダンスが表示されます。
- 分類ダイアログの「表示モード」タブが改善され、操作できないチェックボックスをグレー表示されるようになりました。
- 分類ダイアログのさまざまなタブ間の視覚的な一貫性が向上しました。
- [計算] > [ビュー設定] の [概要] タブのユーザー インターフェイスの構成が改善されました。
個々の概要設定がグローバル設定と明確に区別されるようになったため、使いやすさが向上し、ナビゲーションと構成がより効率的になりました。 - [ヘルプ] メニュー > [フィードバックの送信] 機能が改善され、Commercial Interiors Library (CIL) エクステンションに関連するログ ファイルの既存のコピーがすべて自動的に取得されるようになりました。
- Essential Conveyors Extension で、すべての表示角度から表示されるように 3D のフロー矢印が改善されました。
- 新しいUIに合わせて、次のエクステンションのUIとコンポーネント タブが更新されました:
コンポーネントタブの「閲覧する」「検索する」「Tools (paper) 」(*1)「Drawing (paper) 」(*1)、およびバスルーム アクセサリ エクステンション。 - 「通常の表示モードで表示」(*1)の位置が、「印刷時に表示」(*1)と一致するように、常に「ビュー セットの編集」(*1)ダイアログの下部に配置されるように更新されました。
- 「壁の作図」コンポーネント タブの「壁の設定」ボタンのツールチップが「ウォールスキーム」に更新されました。
- わかりやすくするために、計算の「繊維の長さ」列の名前を「材料の数量」に変更しました。
- 右下にある 3D ビューポートの「目」のアイコンを削除しました。その機能は、クイック プロパティ > 表示設定に引き続き存在します。
(*1)日本語UIにて確認中の項目になります。
クラッシュの修正
バグ修正
