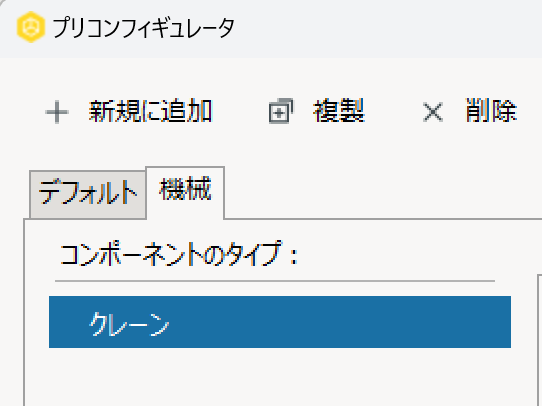

ASRS クレーンを図面に配置する前に、プリコンフィギュレータでASRSのプロパティが正しく設定され、適用したいプリコンフィギュレータのタブが選択されていることを確認してください。

図面に ASRS クレーンを配置するには、次の手順に従います。

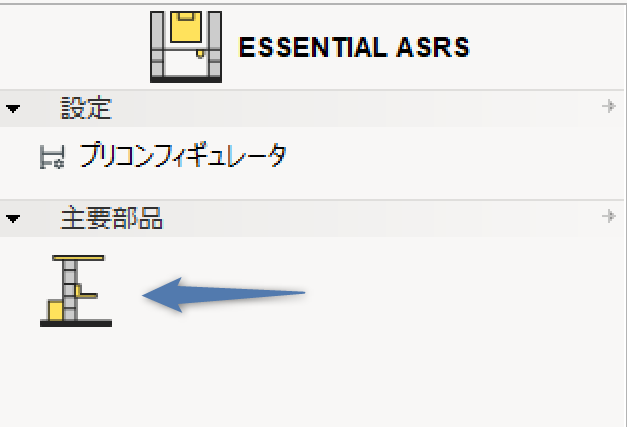

1. Essential ASRSエクステンションの主要部品セクションでクレーンを左クリックします。

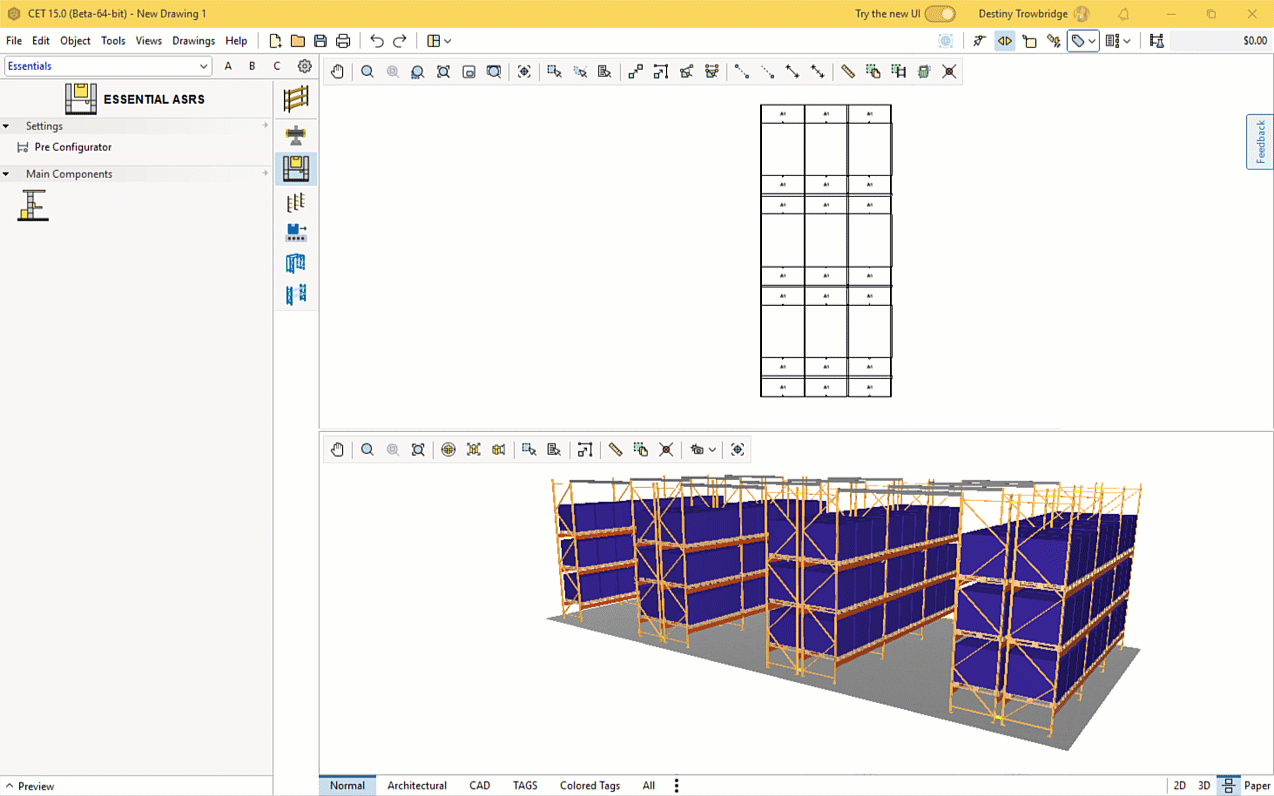

2. ASRS クレーンを配置したい通路にマウスを移動します。（2D/3Dどちらでも配置可）マウスを移動している間、２Dでは互換性のある通路が緑色に変わります。
3. クイックプロパティでスプレッドオプションを選択します

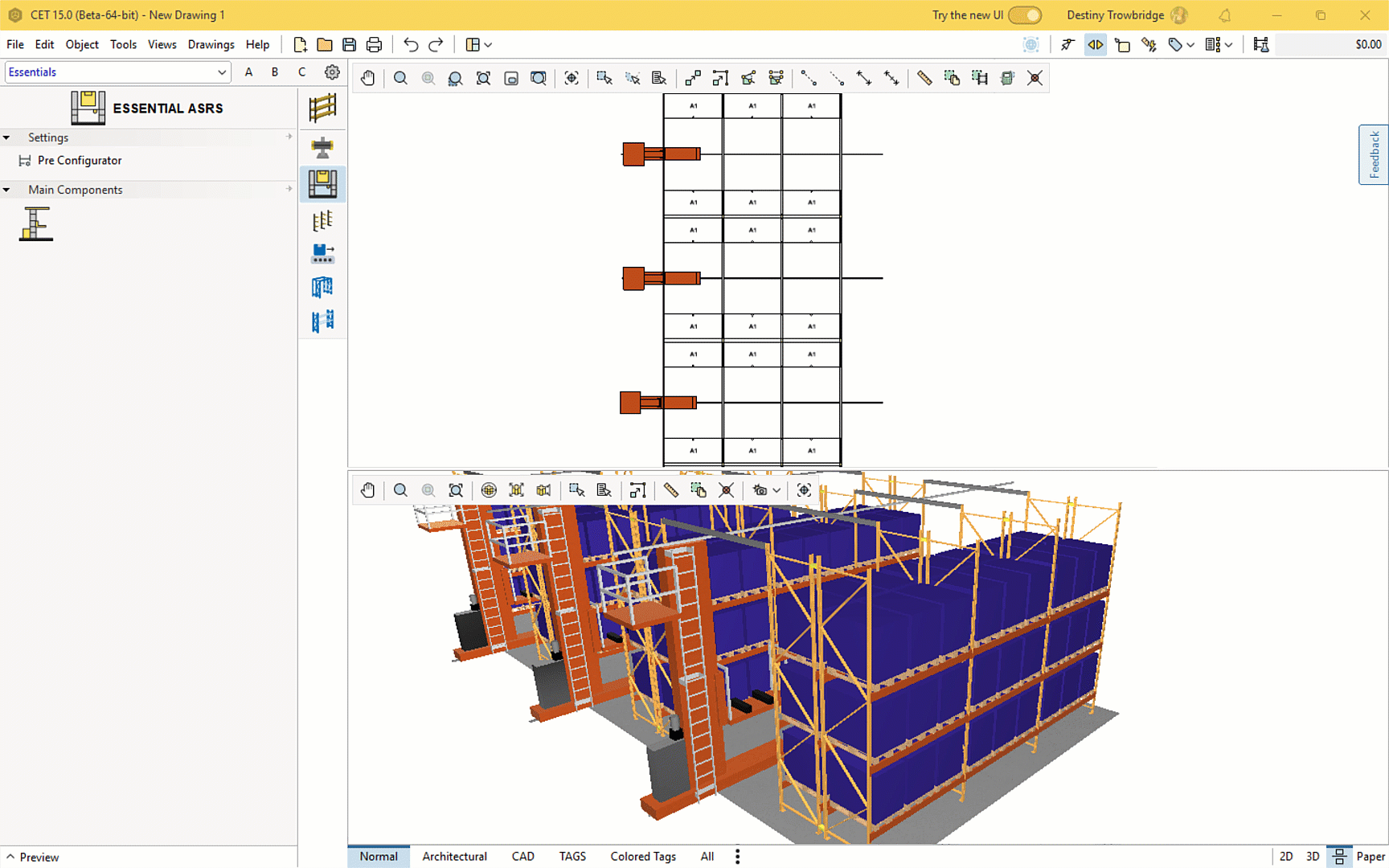

4. 左クリックしてクレーンを配置します

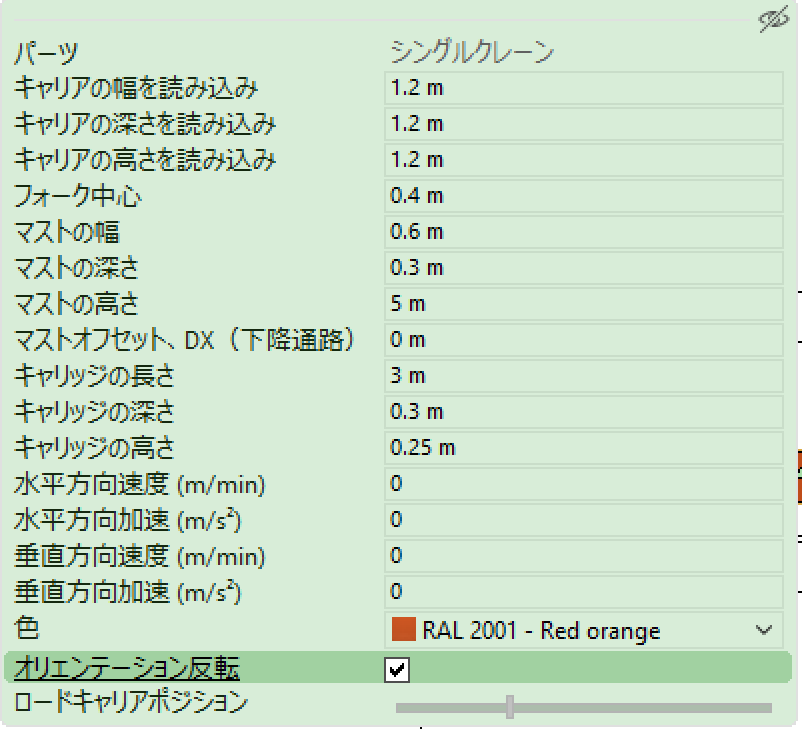

図面に配置した後、クレーンを選択して [クイック プロパティ] で値を調整することで、各クレーンのプロパティを調整できます。

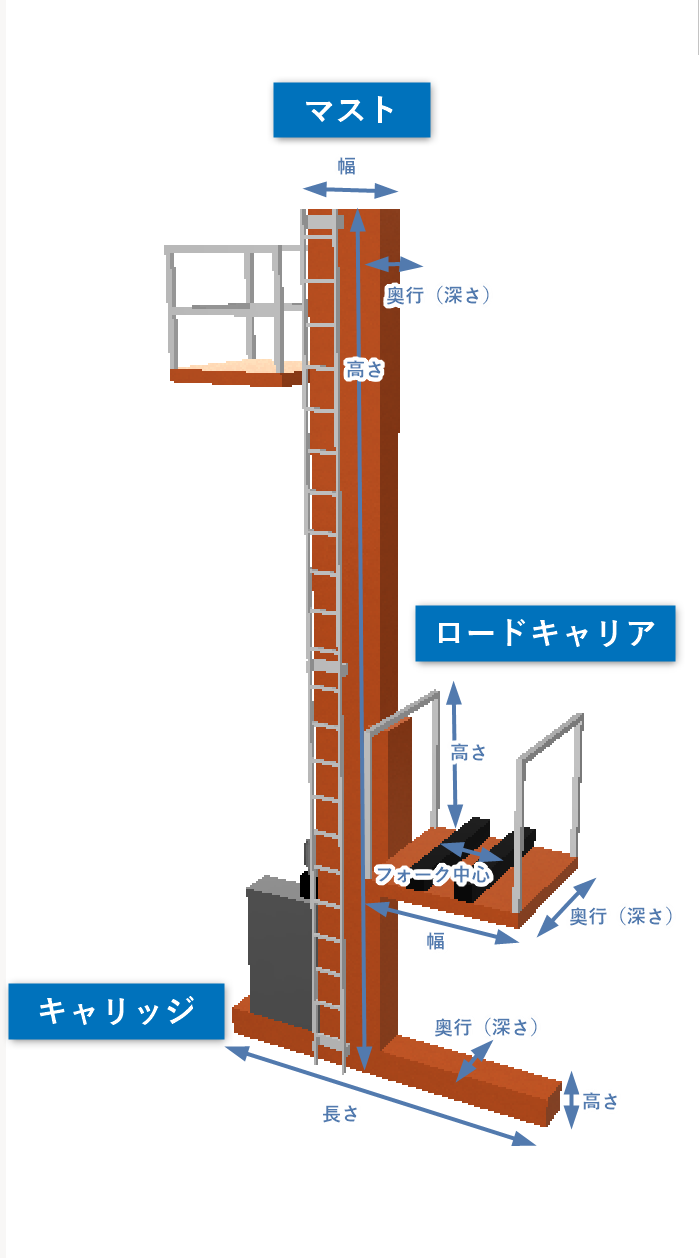

Crane プロパティの定義については、この画像をご覧ください。

マスト オ​​フセット、DX (ダウン アイル) により、キャリア上のマストの配置をカスタマイズできます。

オリエンテーション反転にチェックすると、クレーンが 180 度回転します。

ロードキャリアポジション スライダー バーを使用すると、ロードキャリアをさまざまな位置でグラフィカルに表示できます。スライダーをドラッグし、位置を調整します。

クレーンを左クリックしてドラッグし、通路内での位置を変更します。
