插入2D视图剪辑

在图纸视图中，您可以将图形的2D视图加入标题栏或安装文档。

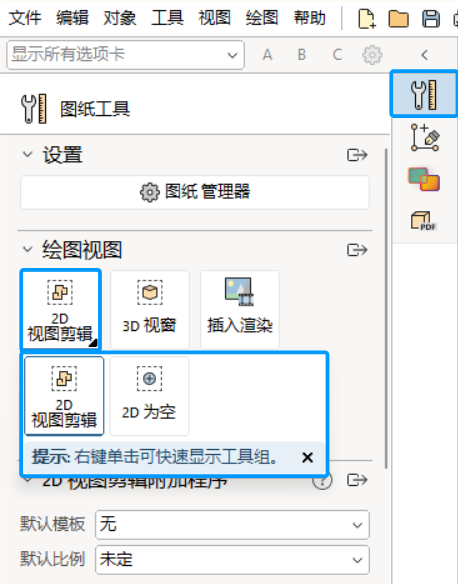

要将2D视图导入图纸视图，请使用工具（图纸）插件选项卡中的2D视图剪辑或2D为空视图剪辑工具。

右键单击展开，或点击图标右下角的小黑箭头。

插入2D视图剪辑时会立即提示您选择图纸中要显示在裁剪区域内的范围，而插入2D为空视图剪辑则可作为占位符，方便您先规划布局，后续再选择显示内容。

选择默认模板和默认比例

您可以通过选择默认模板和默认比例来预设视图剪辑样式：

使用该工具请按以下步骤操作：

选中需要插入2D视图剪辑的图纸。
在工具（图纸）插件选项卡中，点击上方所示的2D视图剪辑工具。

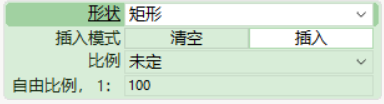

将光标移至当前图纸上，会出现蓝色跟随方框。视图左上角的快速属性栏，可设置视图剪辑的外形和内容相关选项：
单击确定矩形起点。
沿图纸斜向移动光标，直至矩形达到所需大小，也可在快速属性栏中输入数值指定长宽尺寸。
再次单击完成矩形绘制。

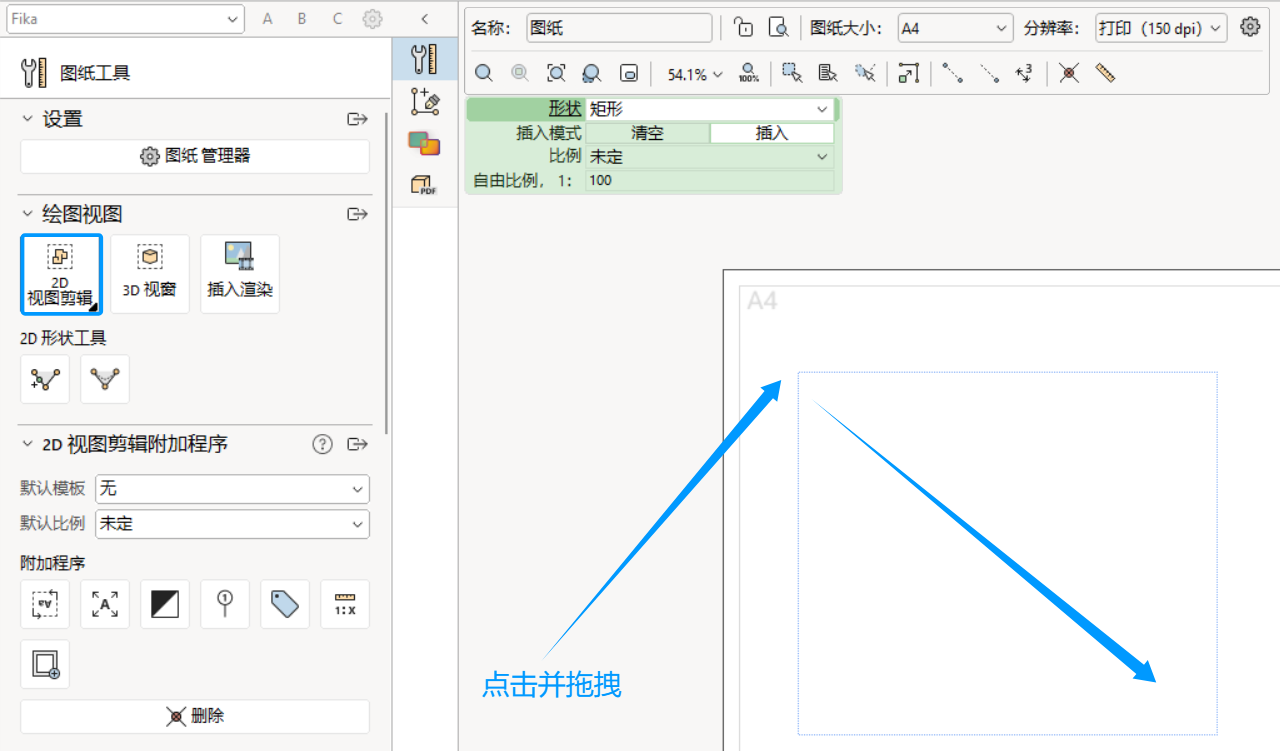

另一种绘制矩形的方法：按住鼠标左键用视图剪辑工具框选区域，框选到合适范围后松开鼠标即可。

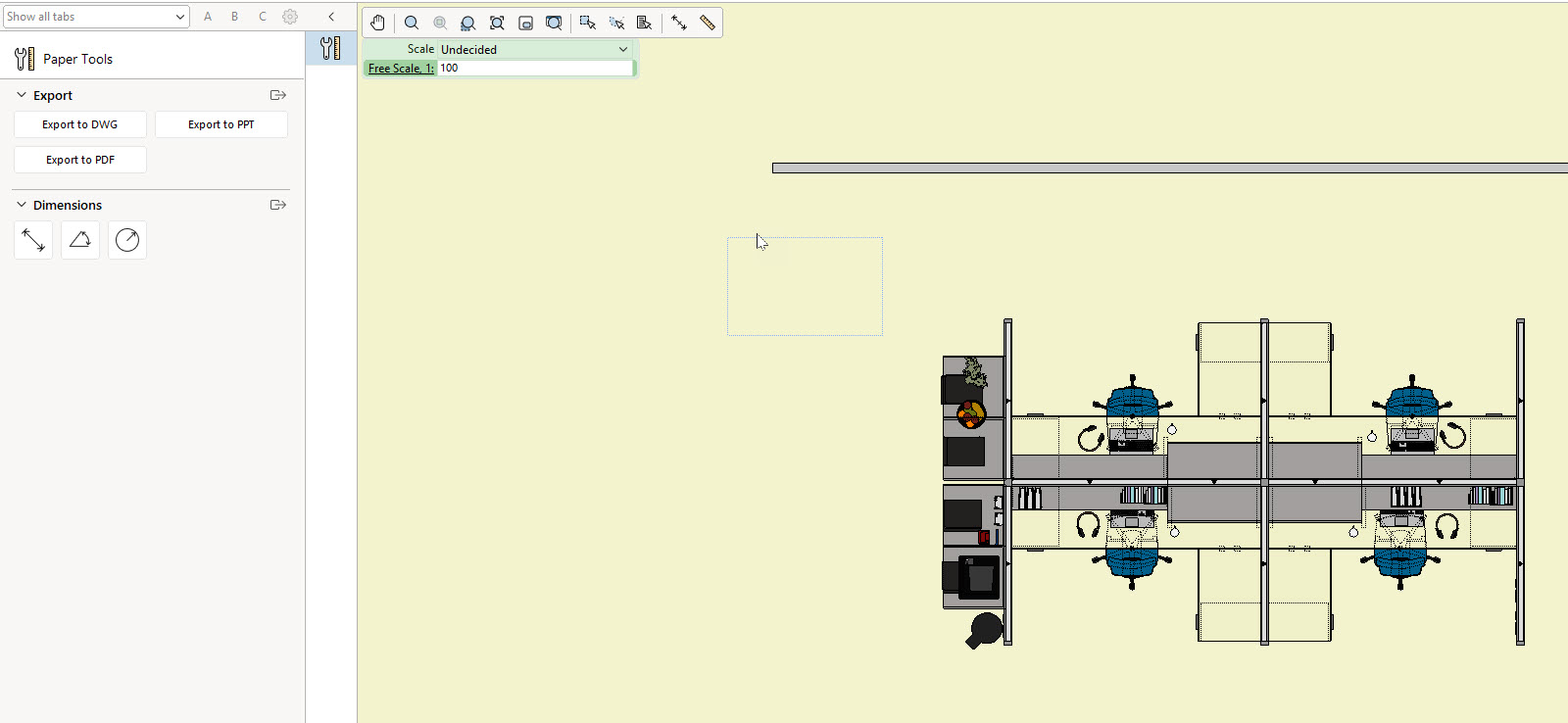

此时图纸视图将进入编辑模式，界面会以黄色背景标识，您可以拖动矩形来指定视图裁剪所要显示的内容。
- 若未设置默认比例，可通过两次单击或拖拽方式设定视图范围。
- 若已设置默认比例，系统会按该比例自动适配视图剪辑内的显示内容，确认内容合适后单击一下即可。

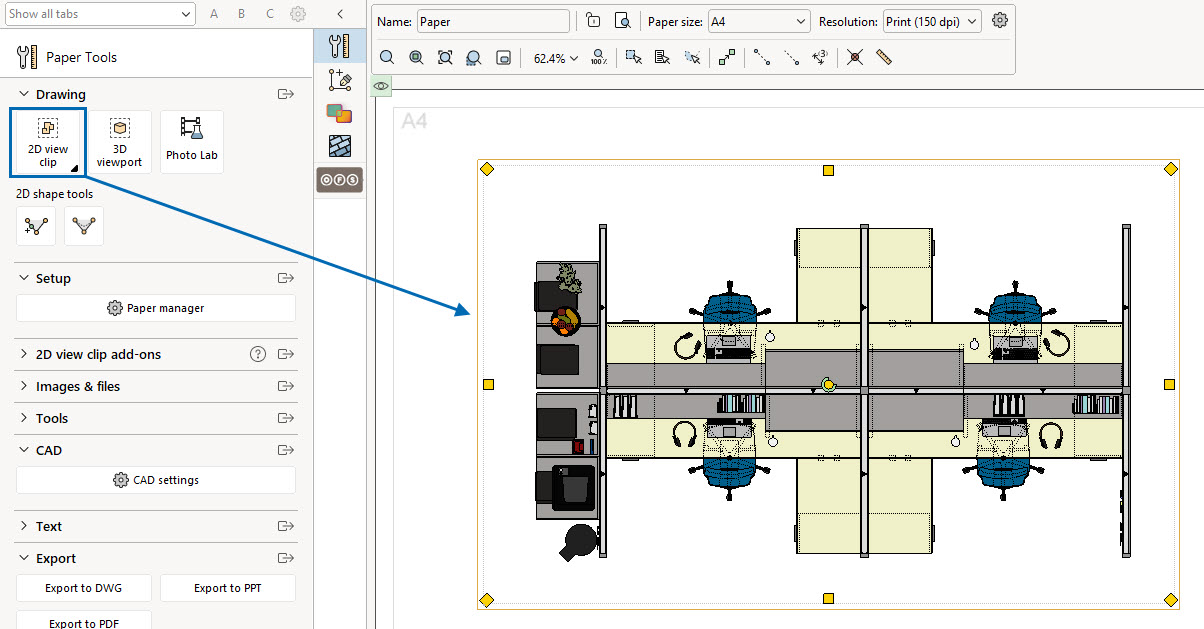

随即返回已更新的图纸视图，所选内容现已在视图裁剪区域中显示：
放置完成后，您可以编辑视图剪辑的外形、视图内容以及可见性。
