准备打印

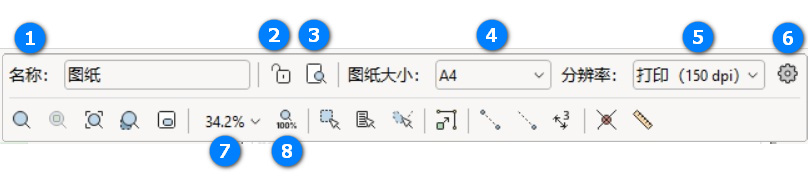

如需从图纸视图中打印图纸，请编辑从图纸视图顶部菜单栏中访问所需的打印机设置：

1. 名称：给图纸命名，例如：面板、办公室总图或部件标记区域。该名称会在打印报表中显示，并出现在图纸视图底部的页面缩略图上。



2. 锁定/解锁：切换当前图纸上所有视口的编辑模式和锁定模式。
3. 预览页面：预览图纸，3D视口不渲染，可直接从打印预览界面打印。
4. 纸张大小：设置当前图纸大小，可选规格由页面设置中选定的打印机决定（见第 7 项）。
5. 分辨率：根据图纸用途选择参数，可选网页、打印、手稿或自定义每英寸点数（dpi）：

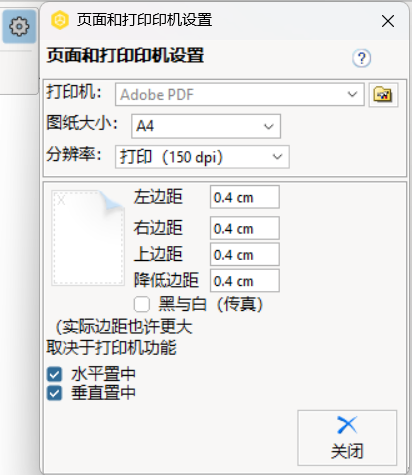

6. 页面设置：打开页面设置对话框：



7. 缩放比例：依据图纸分辨率选择缩放等级，可在下拉菜单选择，或滚动鼠标滚轮查看数值变化。
8. 实际缩放：显示图纸最终打印成品的分辨率，用于预览打印画质。

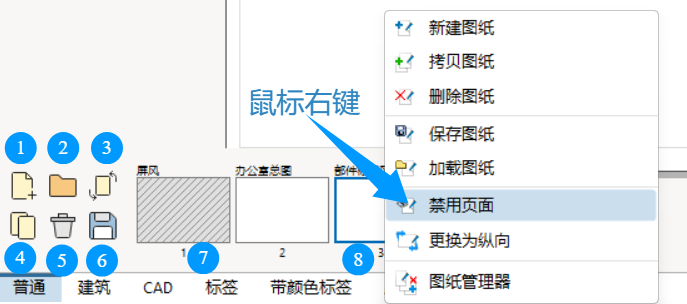

也可在图纸视图左下角调整图纸：

1. 插入新图纸：添加空白图纸。复制选定页面的尺寸（8）。
2. 从文件加载图纸：插入此前保存在硬盘或网络位置的图纸（.cmppr）。用于加载标题栏。
3. 更改图纸方向：旋转当前选定的图纸。
4. 复制选定的图纸：复制选定的图纸，包括标题栏和视口。
5. 删除选定的图纸：删除选定的图纸。
6. 保存选定的图纸：设置标题栏后，将选定的图纸保存到硬盘或网络位置（.cmppr）。
7. 启用/禁用选定的图纸：右键单击并禁用图纸，以便在打印文档时不将其纳入，也可加快图纸速度。
8. 当前图纸：编辑图纸中的当前图纸。缩略图出现蓝色边框。

从图纸视图打印

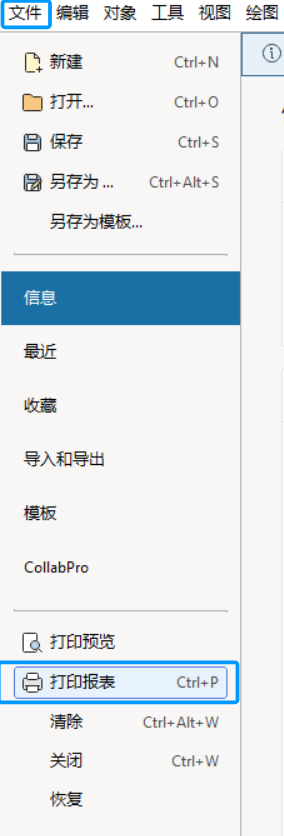

如需打印图纸视图中创建的图纸，请使用文件下拉菜单的打印报表工具。

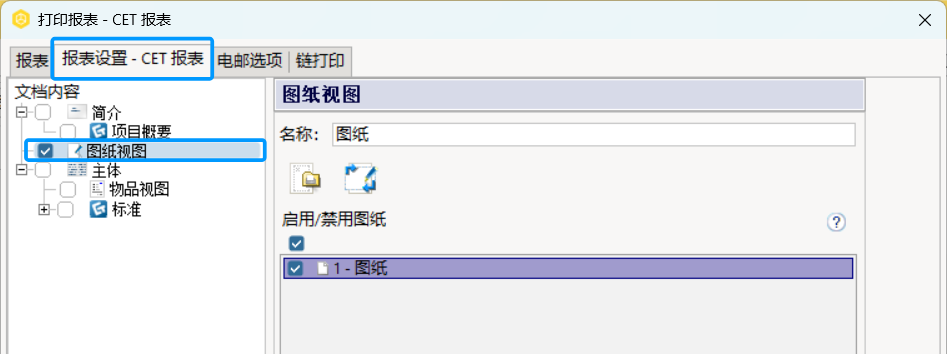

在报告设置中选择图纸视图，仅打印在图纸视图中创建的图纸。
