这些是仅出现在2D视图中的导航功能:
放大矩形
使用放大矩形工具,可扩大2D绘图区的选择。当需放大非常小的细节时,放大矩形非常有用。此功能可从2D视图上方的工具栏访问。在2D视图中单击右键时,也可以在上下文菜单中找到此选项。
遵循这些步骤:
1 单击放大矩形,
2 将鼠标指针移动至绘图区域。则出现小的浅蓝色矩形。
3 单击并拖动鼠标键,在需扩大的区域上绘制一个矩形。
4 释放鼠标按键。
5 2D视图现在显示绘制的矩形内的区域。重复此程序以获得详细的特写镜头。
6 完成后,按键盘上的Esc键,或将光标移出图纸区域以退出命令。
单击右键并拖动鼠标光标以使用“放大矩形”,而不选择工具。执行该操作后,使用该快捷方式可让光标自由移动。

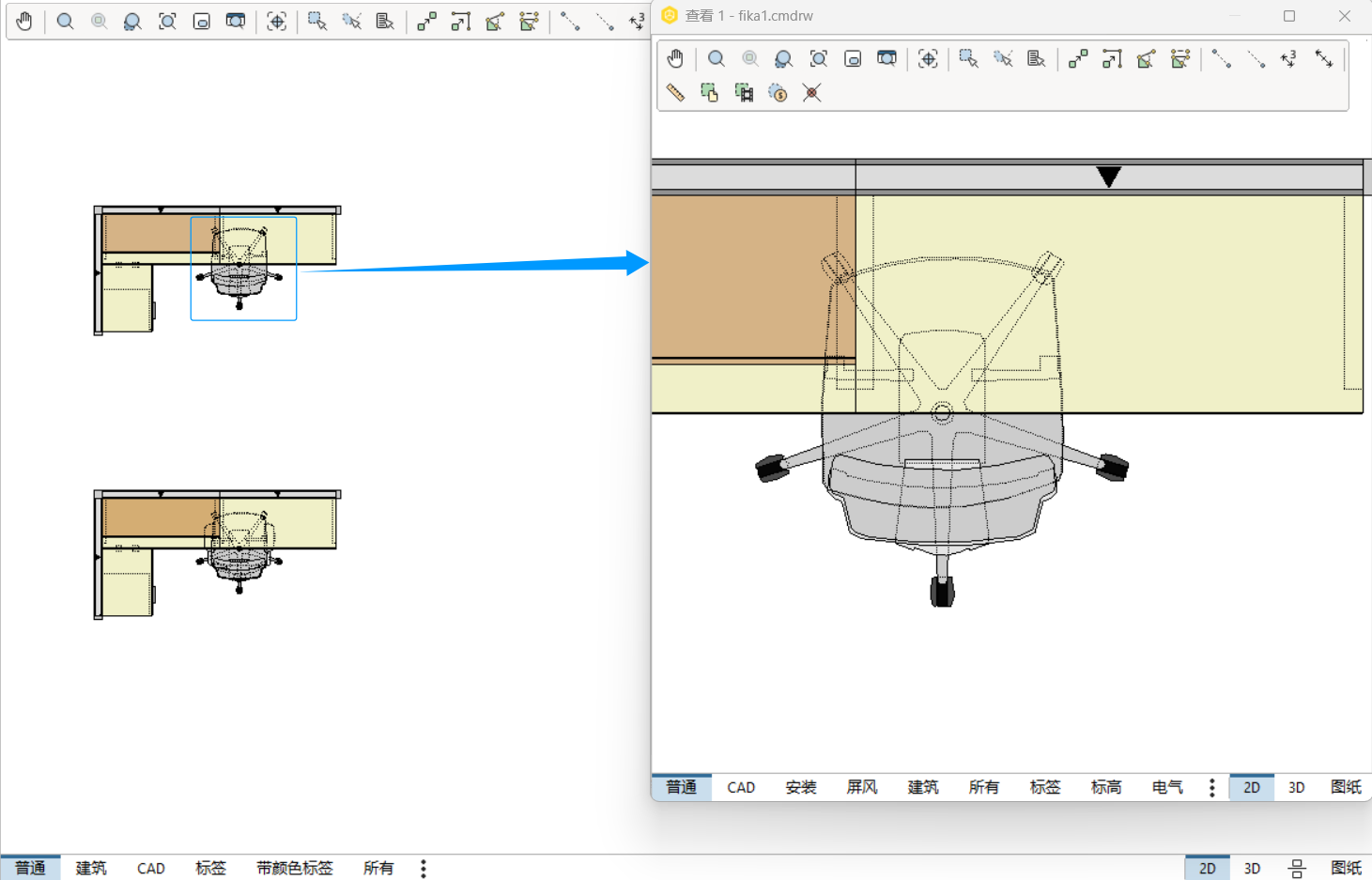

放大矩形至弹出视图
使用放大矩形至弹出视图工具,可在绘图区中选择一个将在弹出窗口中显示的区域。
使用此功能,可轻松更改绘图中的小细节,同时获得整个绘图的总体视图。
如需放大到弹出窗口,请按照以下步骤操作:
1 单击放大至弹出视图工具。
2 将鼠标指针移动至绘图区域。然后使用蓝色矩形。
3 单击并拖动鼠标键,在要发送至“新建视图”的区域上绘制一个矩形。
4 释放鼠标按键。所选区域出现在弹出窗口中。
5 该“新建视图”或弹出视图的功能与常规绘图视图相同,可在“2D视图”、“3D视图”或“图纸视图”之间切换。“新建视图”位于单独的窗口中,可移动到新屏幕上。
示例
- 在绘图区或“视图”下拉菜单中单击右键,也可找到“放大至弹出窗口”工具。
- 在弹出窗口中进行的修改将影响原始视图中的绘图。
显示卫星放大视图
使用显示卫星放大视图打开整个2D绘图区的小预览(即所谓的卫星视图)。此处可便于放大所需对象或一组对象。已访问此功能
遵循这些步骤:
- 单击显示卫星放大视图。卫星视图打开。
- 灰色轮廓显示当前2D视图中的区域。鼠标指针处出现一个蓝色矩形。前后滚动滚轮,选择需放大的区域,然后单击。
