2D工具栏中的3D剪裁

3D裁剪工具允许通过隐藏遮挡视图的对象以渲染图形的孤立部分，或在设计时仅关注特定区域。该工具实际上位于2D视图中，以控制随后在3D渲染图中的可视内容。访问剪裁工具的简单方法是从2D视图工具栏中：

从2D工具栏中选择工具后，将光标移动至绘图。单击并拖动矩形，将其拉伸至所需尺寸标注。打开渲染室并创建一个仅包含剪贴矩形触摸对象的缩略图。

如需对渲染图进行进一步编辑剪裁，请使用渲染室中的剪裁工具。

3D组件选项中的3D剪裁

将在3D组件选项卡中找到一个类似工具，以及另一个可使裁剪更为精确的工具。带有“+”的绿色矩形是2D工具栏中的工具，其可创建正空间，即定义渲染内容。带有“-”的蓝色矩形区域可定义负空间，并选择需在渲染中隐藏的内容。这些工具将应用于渲染室和常规绘图视图。

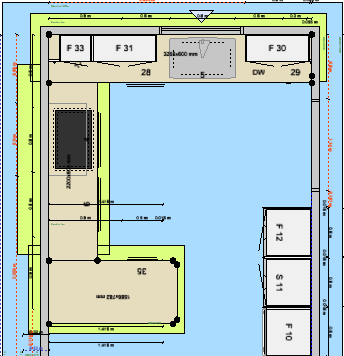

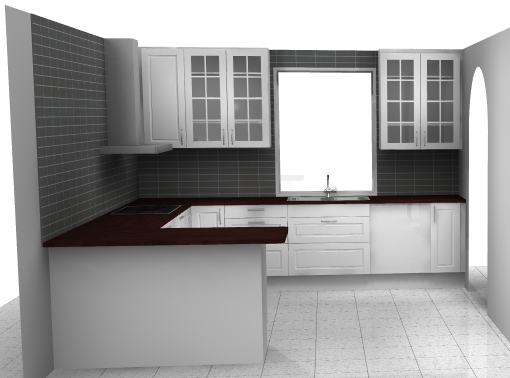

非矩形（蓝色）区域可隐藏完全包含的对象，而正矩形（绿色）区域可显示矩形接触对象。此处为2D和3D视图示例：

只要绘图中只有正矩形，则CET Designer会自动假设所需隐藏的其他所有内容，即已放置一个覆盖整个绘图的大型非矩形区域。此举仅可更容易快速显示小部分对象，且不必首先放置非矩形区域。如需在同一空间显示或隐藏重叠对象，请使用非剪裁工具。

2D和3D视图中均可看见矩形区域。当其重叠时，正矩形区域始终占主导地位。

渲染室中的3D剪裁

也可直接将3D剪裁放在渲染室，以控制渲染内容。如需访问剪裁工具，请进入预览区域右上角的2D模式：

这些工具的工作方式与3D组件选项卡中的完全相同，但其只会影响渲染室中的渲染，并且不会隐藏常规3D绘图视图中的任何对象。

创建一个新渲染时，新缩略图会创建选定渲染的副本。如所选缩略图中已放置任何剪裁，则将会出现相同的剪裁矩形。如需从任何缩略图中删除剪裁，请在缩略图区域中单击右键，然后从菜单中选择删除3D剪裁。
