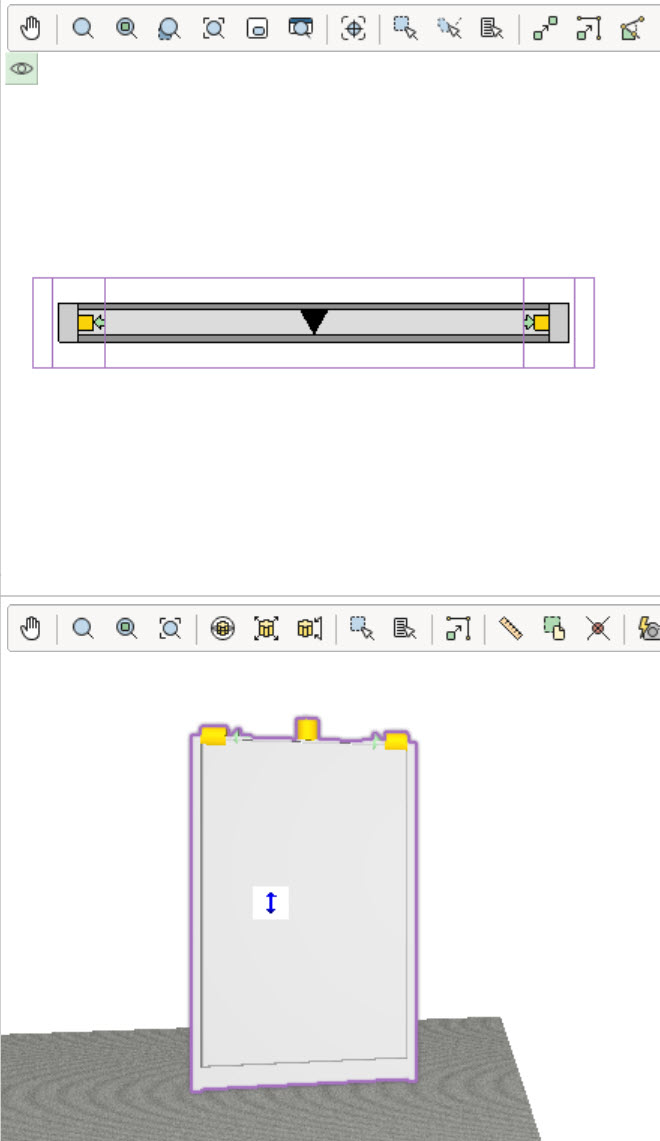

若要在绘图区域编辑图形对象，必须先选中该对象。对象选中后，会显示黄色捕捉点，且外围出现黄色或紫色选中边框。大多数图形对象放置到绘图区域时会自动处于选中状态。

有以下不同的选择方式：

• 单击以选择组件。
• 按住Ctrl键并单击组件，可选择一组组件。
• 使用“选择单个对象”工具。
• 使用“选择分组中的所有对象”工具。
• 使用“选择矩形”工具。
• 使用套索工具。
• 使用“反向选择”功能。
• 使用“从光标下方的所有列表中选择对象”工具。
• 使用高级选择工具进行精准选取。
• 先解除对象与编组的关联，即可单独选中编组内的单个对象。
• 按下Ctrl+A选择绘图区的所有组件。
• 点击绘图区域空白处、点击其他对象，或是在绘图区域新建图形，均可取消对象选中状态。
• 如需同时移动几个选定的组件，请使用箭头键。

选择组件时显示的不同颜色

选择一个或一组组件时，所选组件/组件分组周围会显示不同颜色的框。

单个选择模式下，选中的组件会显示紫色框。

分组选择模式下，选中的对象会显示黄色/橙色外框。墙体、板材、构件等自动编组的图形，框选时组内所有对象会一并选中。这与单选模式不同，单选模式可单独选中编组里的任意单个构件。

选中手动成组（如断开连接的对象）时，编组会显示蓝色外框。该效果仅在分组选择模式下生效；单选模式下依旧显示前文所述的紫色外框。

选择锁定的组件或一组组件时，该分组件周围会显示灰色框。

光标悬停时高亮组件

在控制面板的视图选项卡 >其他设置中，可设置是否将光标悬停对象自动高亮。高亮外框颜色随当前选择模式变化：紫色代表单选模式，黄色代表分组选择模式。
