请参阅以下文章了解支持的版本：CET 支持的外部文件格式及程序
SketchUp导入
若您需要导入 .skp 文件，可通过多种方式操作。在操作前，建议您先查看导入/导出设置。
方法1：拖放
导入SketchUp文件最简便的方式，就是从文件资源管理器中直接拖放文件。 执行拖放后，模型会附着在光标上，您可按需多次放置。放置完成后，将光标移至绘图区域外，或按下Esc键，即可解除模型附着状态。
方法2：从插件导入
如果您已保存好SketchUp文件，且未打开文件资源管理器，可按照以下步骤进行导入：
-

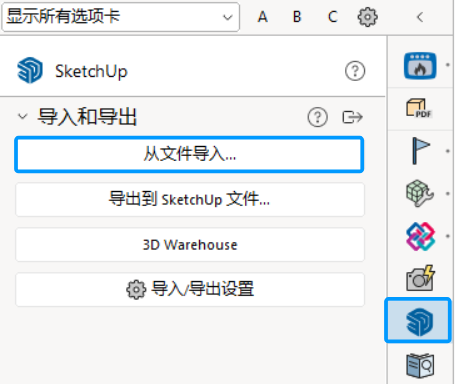

在SketchUp组件选项卡中，点击从文件导入按钮。

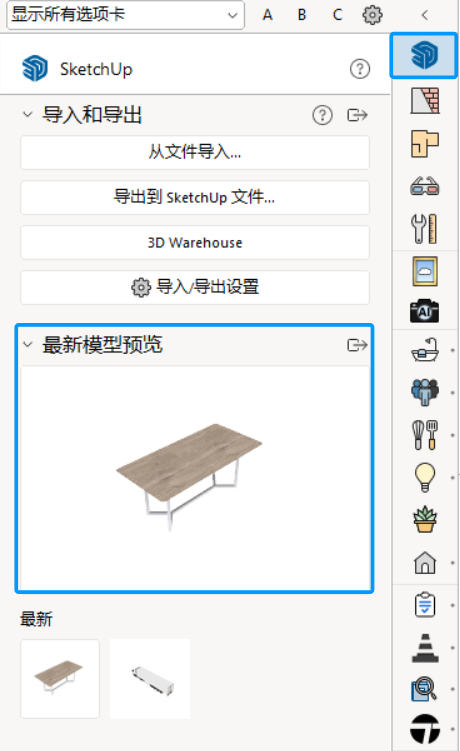

您可以从 SketchUp 的 3D 模型仓库中查找可用于本次导入的 SketchUp 文件。 - 浏览选中您的SketchUp文件，然后点击打开。该模型会显示在最新模型预览区域中。
- 在预览图上单击一下，再将光标移至绘图区域，模型就会吸附到光标上。
- 在绘图区域单击即可放置模型，放置后会自动生成新的模型副本并继续吸附在光标上。如需添加多个副本，可连续单击放置。
- 放置完成后，将光标移到绘图区域外，或按下 Esc 键即可解除吸附状态。

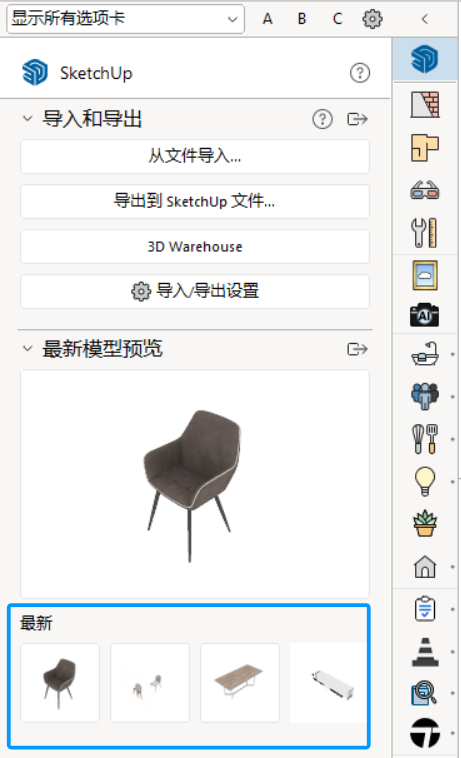

- 若再导入其他 SketchUp 模型，原有模型会移至最近使用列表区域，为新模型的预览腾出位置。
导入SketchUp模型后，您可以在绿色快捷属性框中编辑其属性。
导入大模型

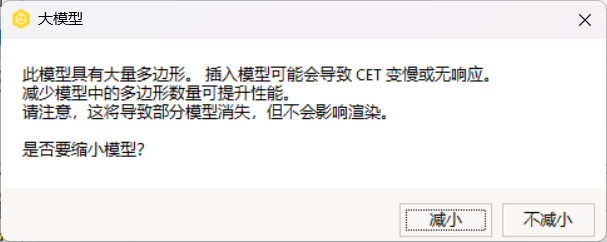

如果导入超大模型（三角面数量超过 50000 个），会弹出大模型提示框，建议先减少三角面数量，以提升CET软件运行性能。

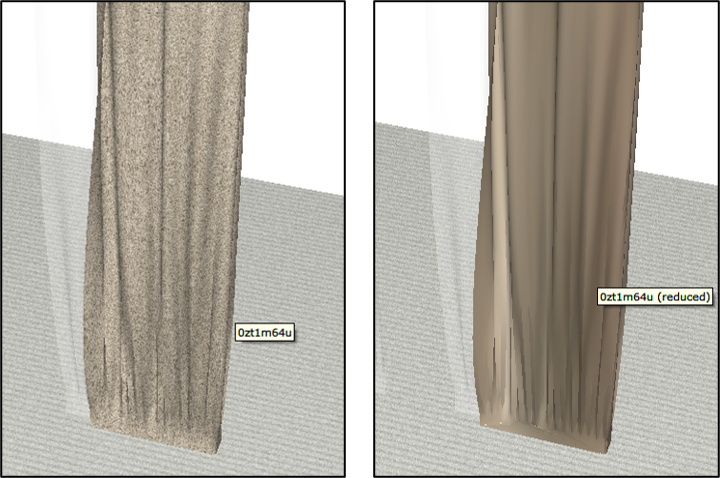

下图展示了原始模型（左侧）和精简多边形模型（右侧）之间的差异。
虽然3D视图中的细节有所减少，但渲染时的细节级别与原始模型保持一致。
SketchUp导出
将CET图纸导出为SketchUp可读取的skp文件共有两种方法，我们先介绍更快捷的方法！
方法1：从SketchUp插件导出

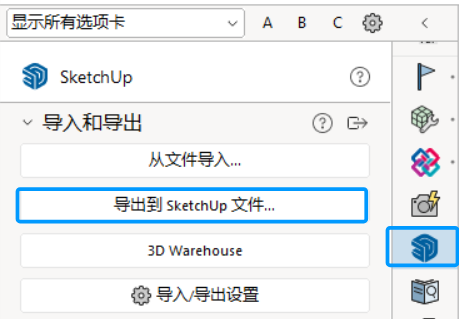

- 在SketchUp组件选项卡中，直接点击导出到SketchUp文件按钮，会弹出另存为对话框，您可以选择保存skp文件的位置。
- 选择保存位置并点击保存。接着选定导出选项，随即完成导出！是不是非常简单？
方法2：从文件菜单导出
这种方法只是稍慢一点，整体依旧很便捷。
- 前往文件菜单
- 点击左侧的导入和导出
- 选择选项3：导出图形...
- 此时会弹出另存为窗口，选择要保存 SKP 文件的文件夹。务必在窗口下方的下拉菜单里更改保存类型，选择 skp 格式，该格式可被 SketchUp 识别打开。
- 点击保存，保存后在弹出的窗口中设置导出选项，随即完成导出！操作并不复杂，对吧？

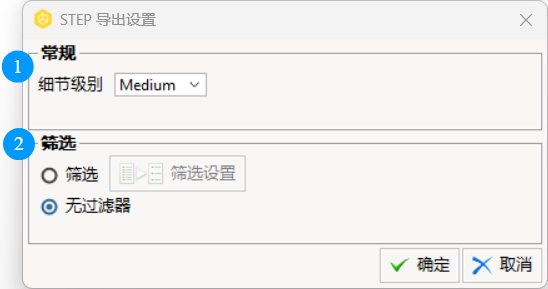

导出选项
将模型导出为SketchUp格式并点击保存后，还需设置几项选项，才能真正完成导出。
-
细节级别
用于决定模型远距离查看时的细节程度。请勿担心，您的渲染效果不受影响！仅影响在SketchUp工作模式下的显示效果，模型越大细节越多，调低细节等级可提升运行速度，可在导入/导出设置中查看更多细节等级相关说明。 -
筛选
仅导出所选对象、视图模式或特定类别，勾选复选框后即可打开筛选设置：
筛选设置
可只将图纸的部分内容导出到SketchUp，例如整栋建筑图纸，可单独只导出其中单个房间。
若要指定图纸中需要导出的部分，勾选筛选复选框，再在导出SketchUp（.skp）图纸对话框中点击筛选设置按钮。

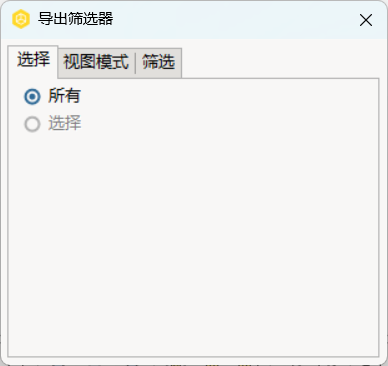

选择
勾选所有，以导出整张图纸，或勾选选择仅导出图纸中选中的区域：
如果勾选选择，必须在导出前先在图纸中选中需要导出的对象。

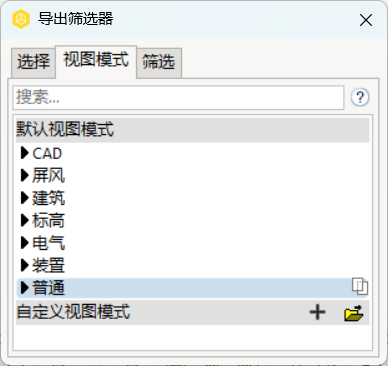

视图模式
该选项卡可筛选需要导出的视图模式：

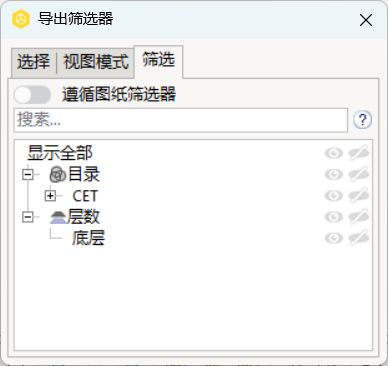

筛选
