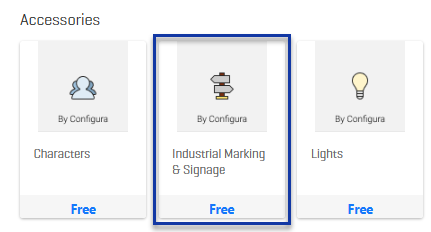

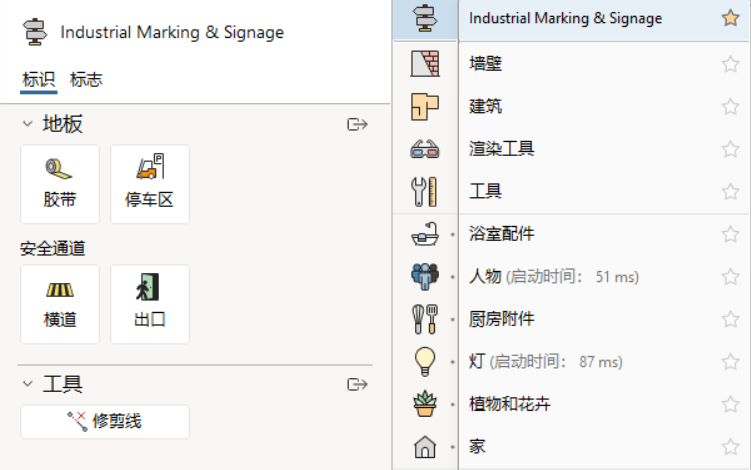

工业标识与标志（Industrial Marking and Signage） 是应用市场提供的免费插件，内含相关工具，支持用户将标线、安全标识、地面标记等视觉提示直接添加至仓库布局图中。

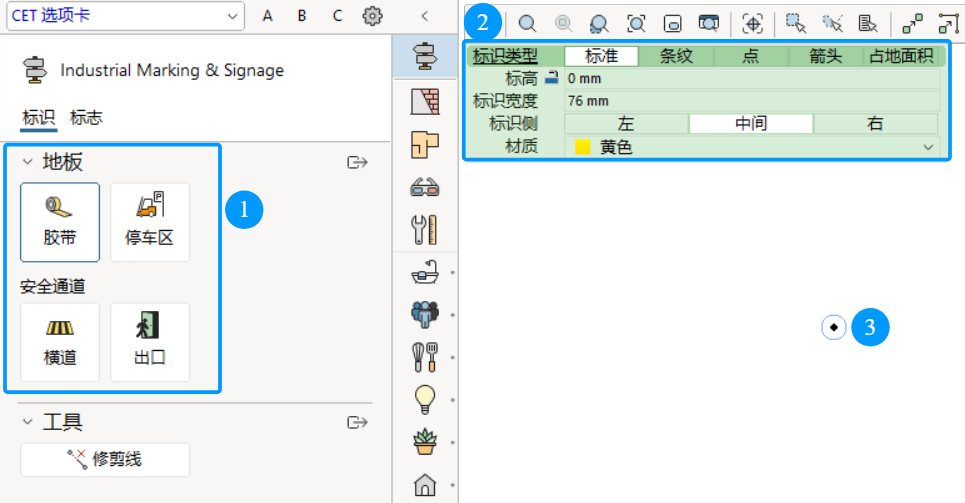

1. 左键点击需要启用的工具，随后将光标移至绘图视图中。
2. 调整快捷属性。
3. 在绘图视图中左键单击以开始放置工具。

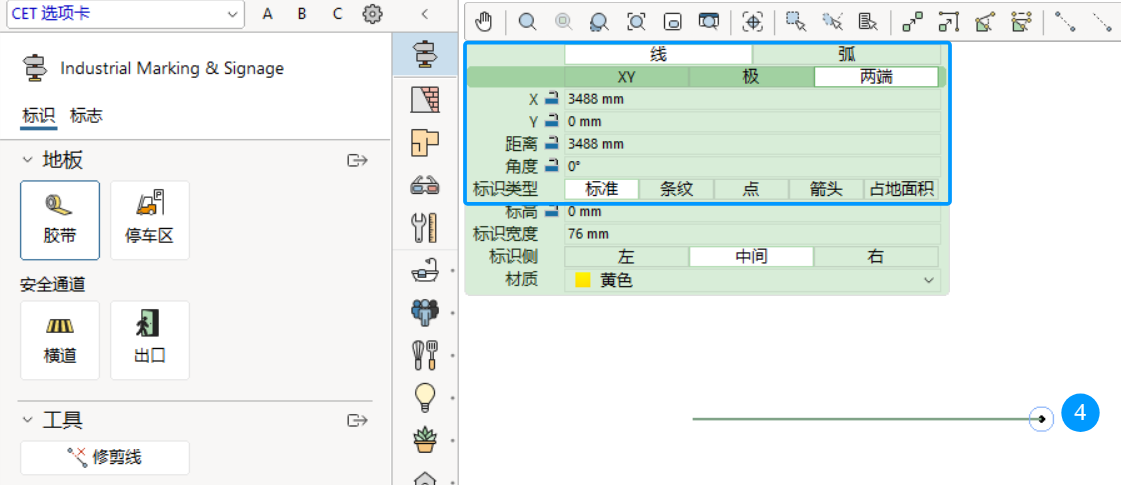

4. 首次放置后可通过附加选项调整快捷属性，单击左键确定线段终点。
5. 可继续添加线段，或按下 Esc 键（或向左滑动越过组件选项卡）退出工具。

添加至图纸中的标线、横道和出口将会在计算视图显示。属性相同的标记会合并显示在同一行，属性不同的标记则分行展示。

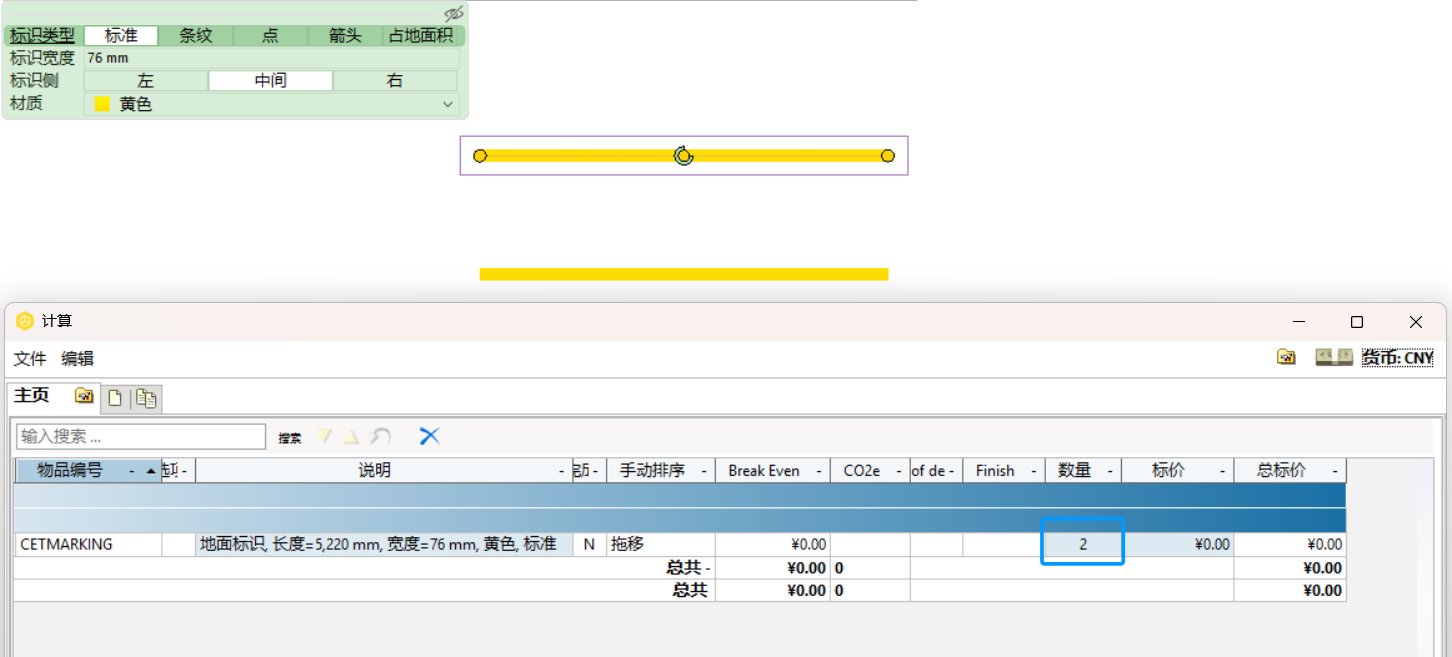

两种相同的标识类型

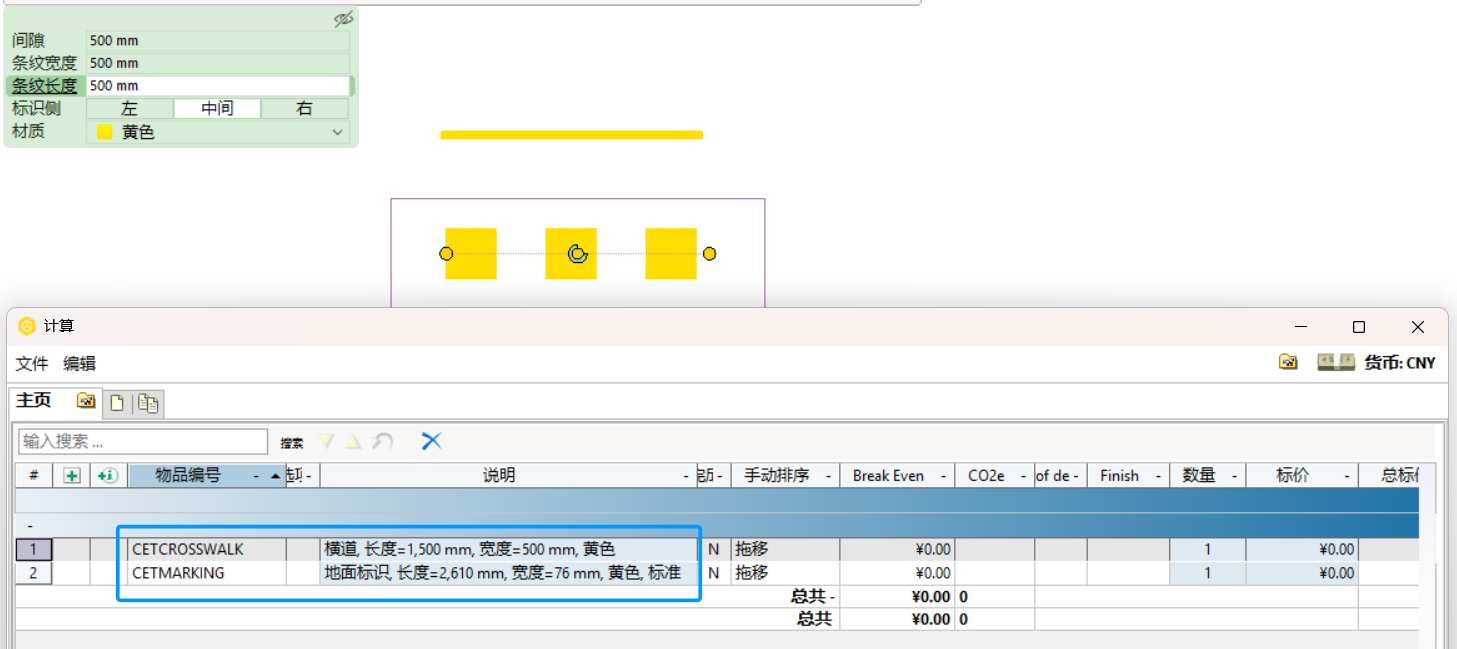

不同的标识类型

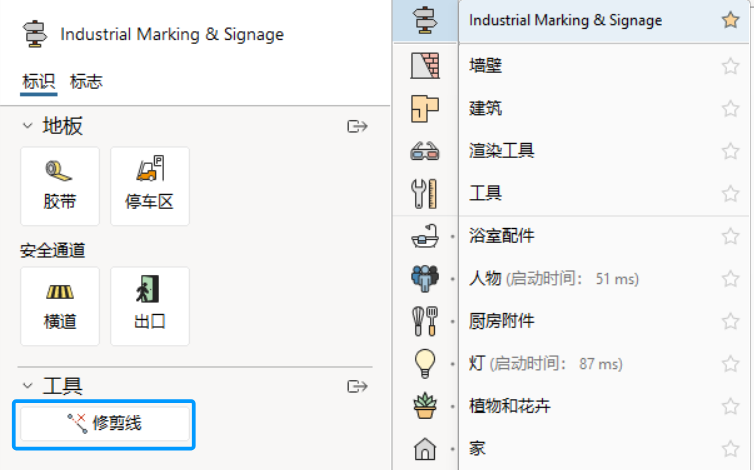

标记选项卡还设有工具区域，该区域包含修剪线条工具，可用于修剪地面标记。

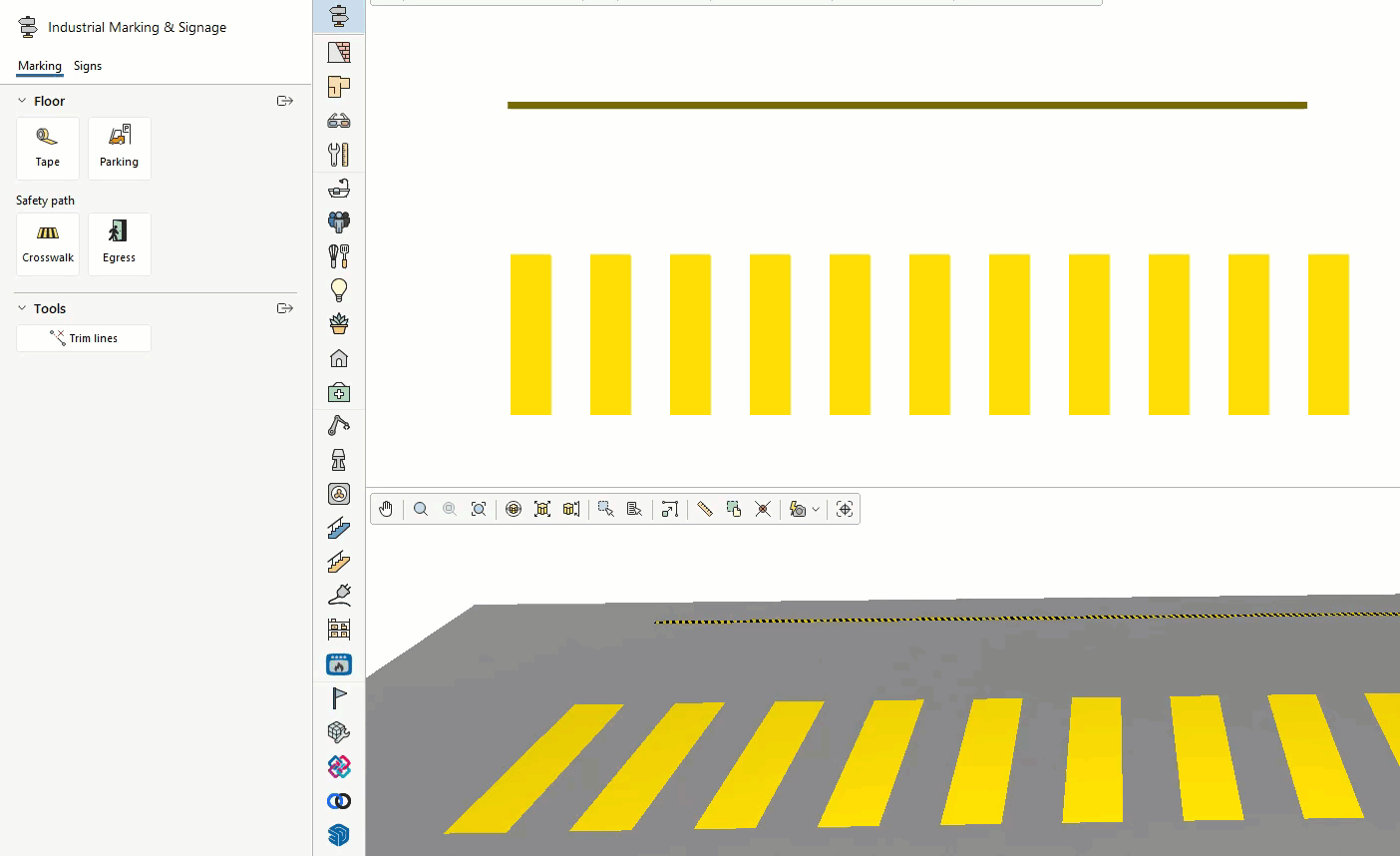

使用该工具时，选中修剪线功能。随后沿地面标记点击点位，选定待修剪区域。首次单击开始选取，第二次单击完成选取并自动删除对应线段。注：若对停车区域执行修剪操作，CET会自动重新生成尽可能多的完整车位，方式为将下一个车位最左侧部分移动至修剪区域末端。

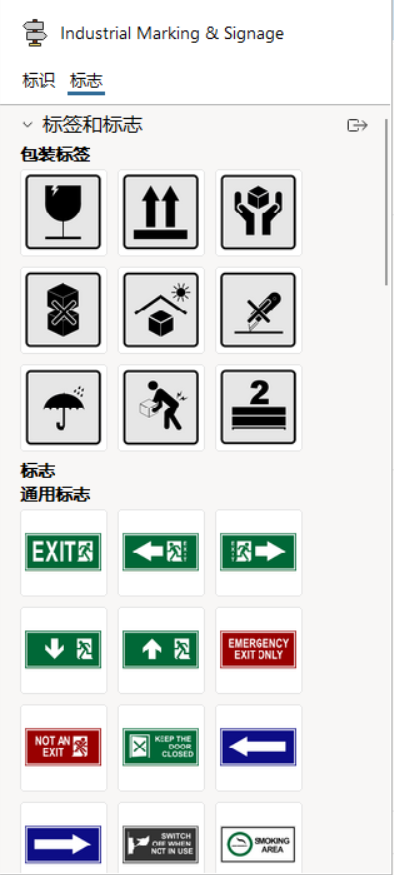

工业标识与标志插件的标志选项卡分为多个板块，分别是包装标签、通用标志、个人防护装备标志、禁止标志、区域标志以及危险标志。

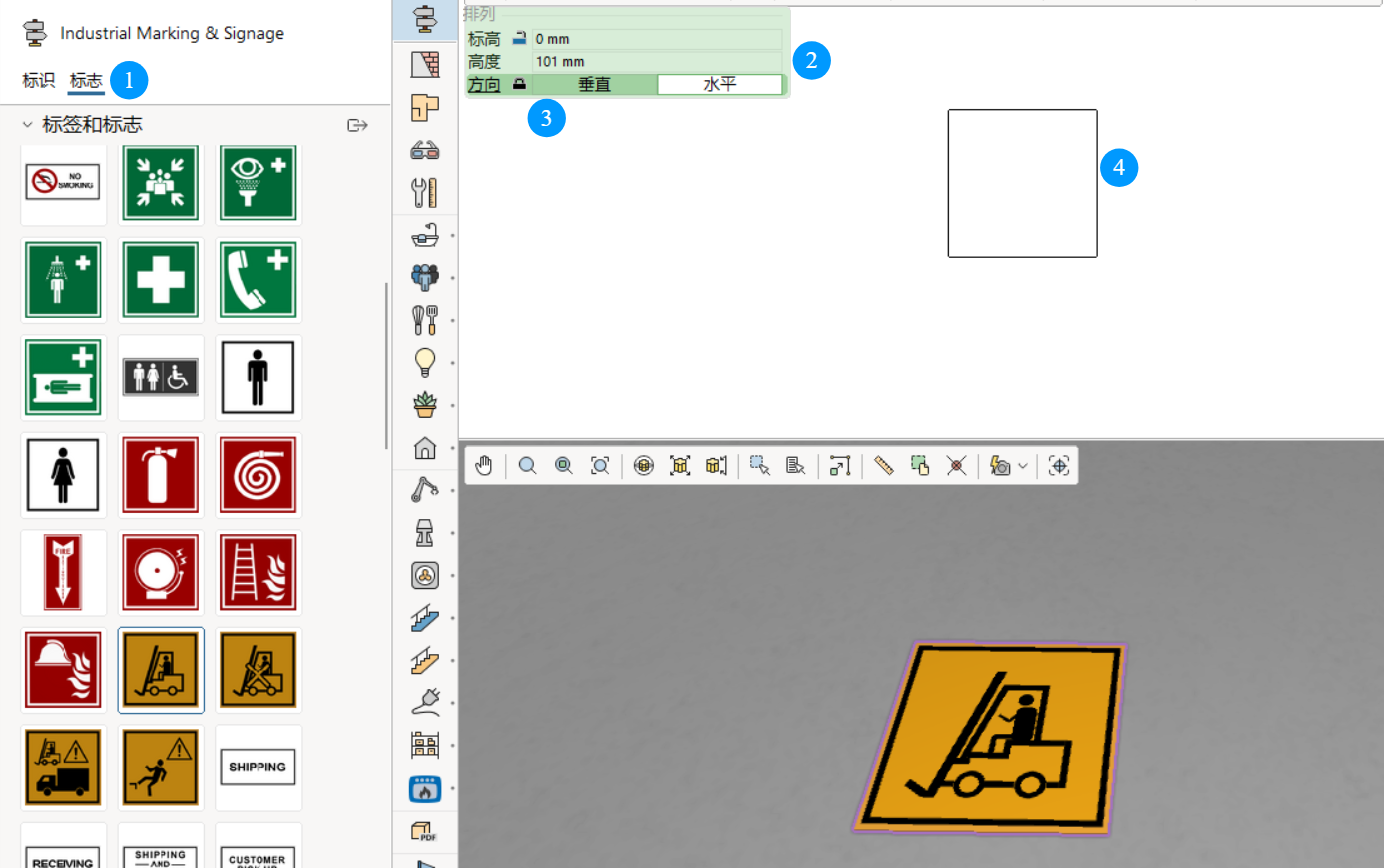

按照以下步骤在图纸中放置标志：

1. 左键单击需要使用的标志，再将光标移至绘图视图。
2. 通过快捷属性中的高度参数调整标志尺寸。
3. 选择摆放方向：横向或纵向。
4. 在绘图视图内单击左键放置标志。
5. 如有需要，放置完成后仍可调整快捷属性。
