请以本文为起点，了解更多关于Essential Shelving插件的信息。

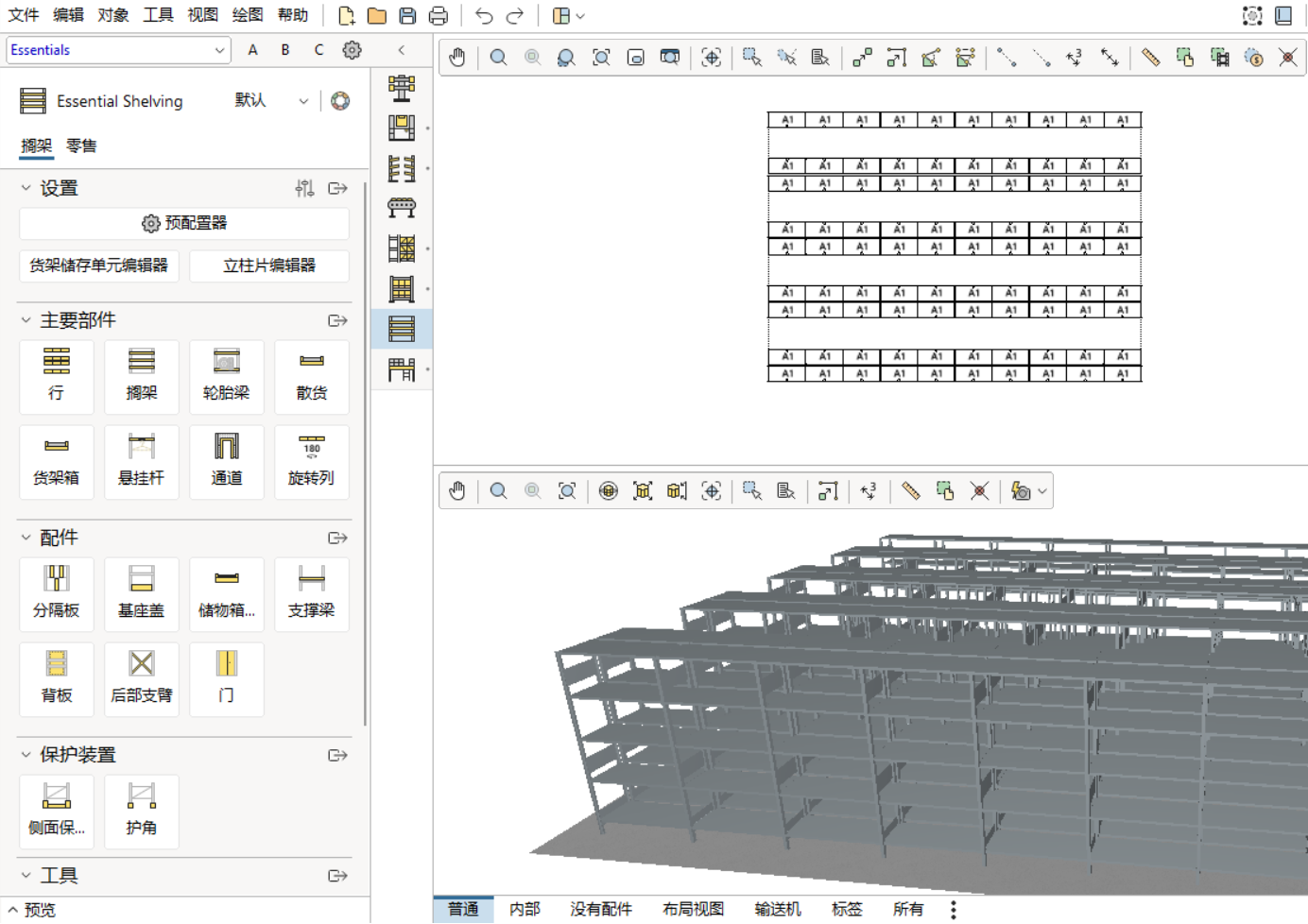

CET物料搬运与 Essential Shelving插件界面预览

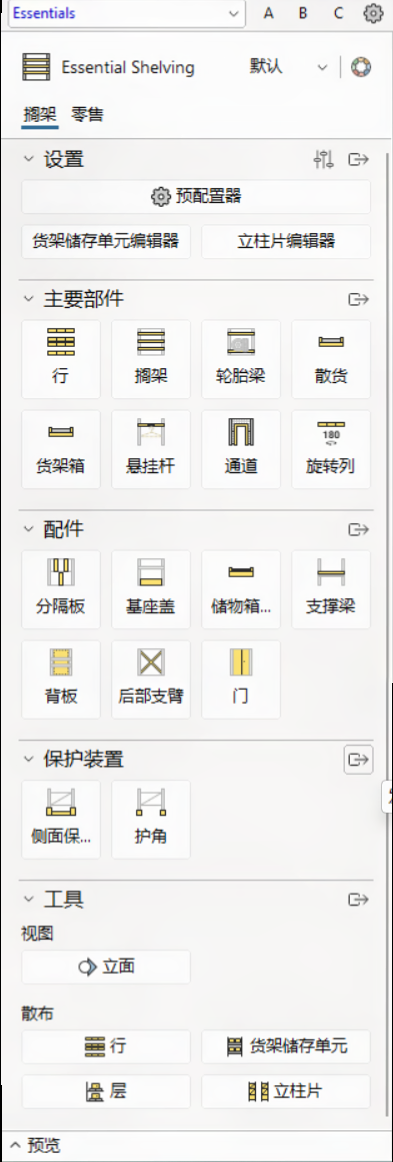

安装和组件选项卡

在Essentials部分查找Shelving组件选项卡。该选项卡以一个黄色搁架框架标识。

• 单击该选项卡以预览该插件的视图模式和组件部分。

搁架和零售搁架

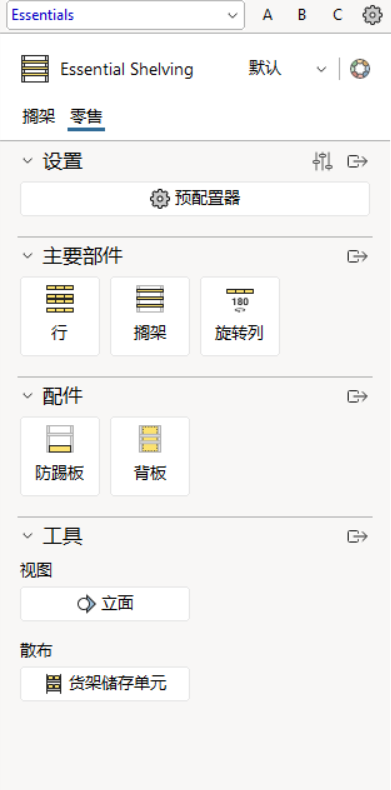

插件顶部有两个选项卡，可让您在“搁架”和“零售搁架”之间切换。选择您要使用的组件类型对应的选项卡。

组件设置

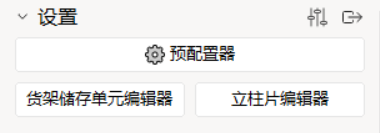

设置

开始之前，请花一些时间查看这些关键编辑器，并结合您的项目需求，预先确定需要哪些产品。请注意，零售搁架选项卡仅包含预配置器。

如何使用这些配置器？

• 预配置器用于预先确定搁架的组件和属性

• 货架储存单元编辑器用于创建/修改货架储存单元属性的具体细节

• 立柱片编辑器让您能够创建/修改立柱片类型的具体细节

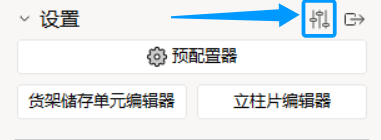

• 查看配置按钮允许您从下拉列表中选择一个预配置。在预配置器中添加预配置后，它们将显示在该下拉列表中。

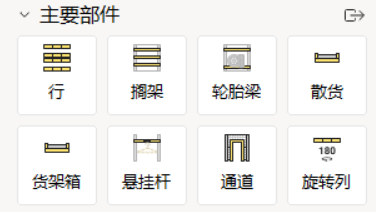

主要部件

使用这些工具，可以在您的图纸中创建和编辑搁架系统。

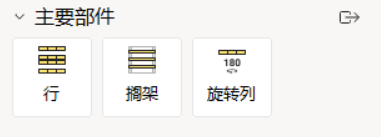

上方为搁架，下方为零售搁架

查看下方的易于阅读的表格，其中列出了主要部件及其功能。

图标	名称	功能
	行	用于根据所选预配置添加列和通道
	搁架	用于添加一个搁架
	轮胎梁	用于为轮胎存储添加横梁
	散货	用于添加散装货物箱式货架
	货架箱	用于向搁架添加货架箱
	悬挂杆	用于向搁架添加悬挂杆
	通道	用于在列内添加开口
	旋转列	用于将特定/选中的列精确旋转180°

配件和保护装置

还可以添加配件和防护装置来定制搁架，并提高防护和安全性。

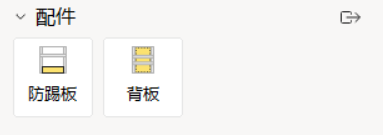

上方为搁架，下方为零售搁架

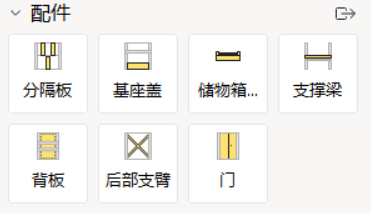

查看下方易于阅读的表格，其中列出了不同类型的配件及其功能。

图标	名称	功能
	分隔板	在搁架内添加立柱分隔板
	基座盖	在搁架单元的底部添加一个盖板
	储物箱前侧	在货架前缘添加一个货箱前挡边
	支撑梁	用于为货架添加额外支撑
	背板	在搁架隔间的背面添加一个背板
	后背支臂	在搁架隔间的背面添加金属支撑
	门	在货架前部添加金属防护网

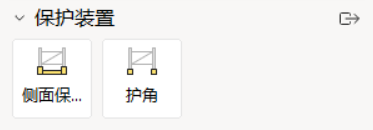

查看下方易于阅读的表格，其中列出了不同类型的保护装置及其功能。

图标	名称	功能
	侧面保护装置	用于“通道端部”框架，以保护暴露在交叉通道处的底座和立柱
	护角	为暴露在交叉通道处的外框立柱添加防护

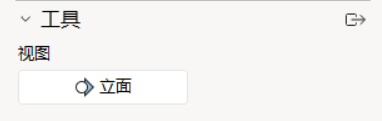

工具

使用这些工具让您的项目更清晰、更有条理。

立面工具可创建可编辑和打印的立面视图。

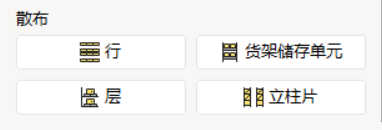

散布工具

将设置从一种结构类型复制并粘贴到另一种结构类型。

拾取行用于将一整排搁架的设置复制并替换到另一排。

拾取货架储存单元用于将一个货架储存单元的设置复制并替换到另一个货架储存单元。

拾取层用于将一个隔间层的设置复制并替换到另一个隔间层。

拾取立柱片用于将一个立柱片的设置复制并替换到另一个立柱片。

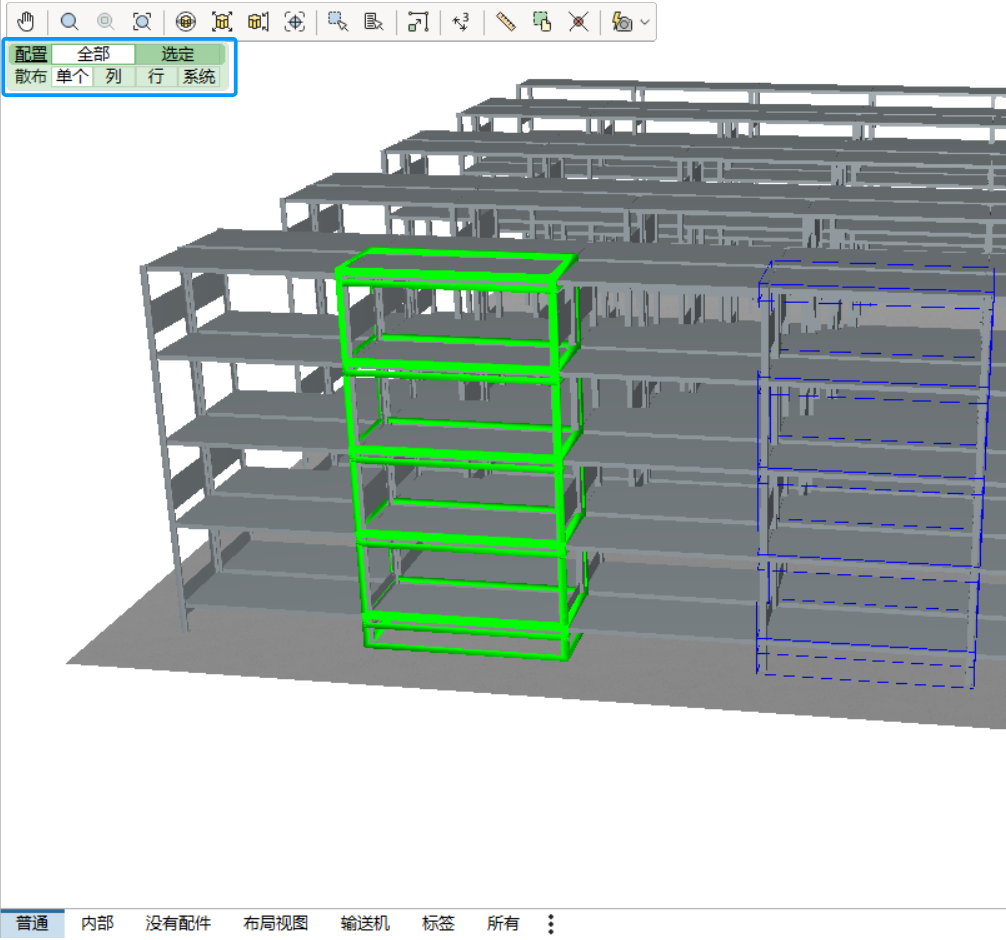

要使用散布工具，请先选择一种散布选项，然后选择您要复制的组件。所选组件将在图纸视图中以深色高亮显示。接着选择想要应用这些设置的位置。请务必使用快速属性来定义您希望如何应用所选内容。

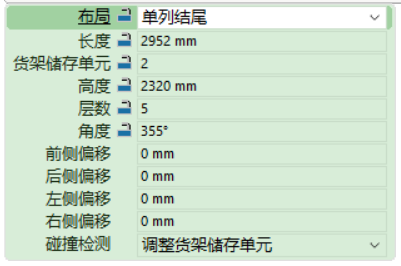

快速属性对话框

绿色快速属性框提供了一种快速有效的方式，让您在工作时更改产品。当从Essential Shelving插件中选择工具时，以及单击图纸中的对象时，该对话框都会出现。

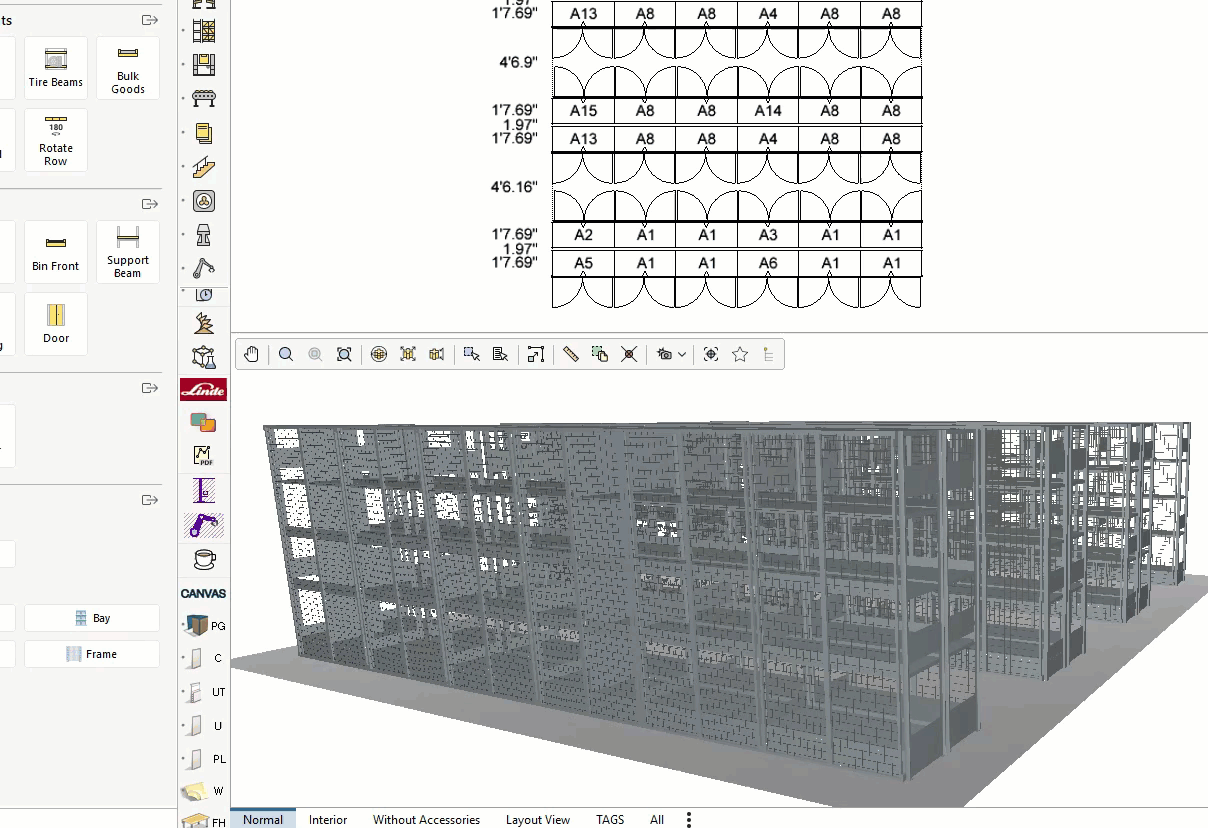

视图模式

视图模式允许您控制项目中对象的可见性。视图模式选项位于CET底部，就在2D/3D绘图空间下方。不同插件的视图模式可能有所不同。Essential Shelving引入了三种插件专属模式。

如何使用这些视图模式？

• 内部视图显示不带门的搁架，同时隐藏底板和货箱

• 无配件视图显示未应用任何配件的搁架

• 布局视图将隐藏与Essential Shelving插件相关的所有2D/3D对象，但以矩形显示列
