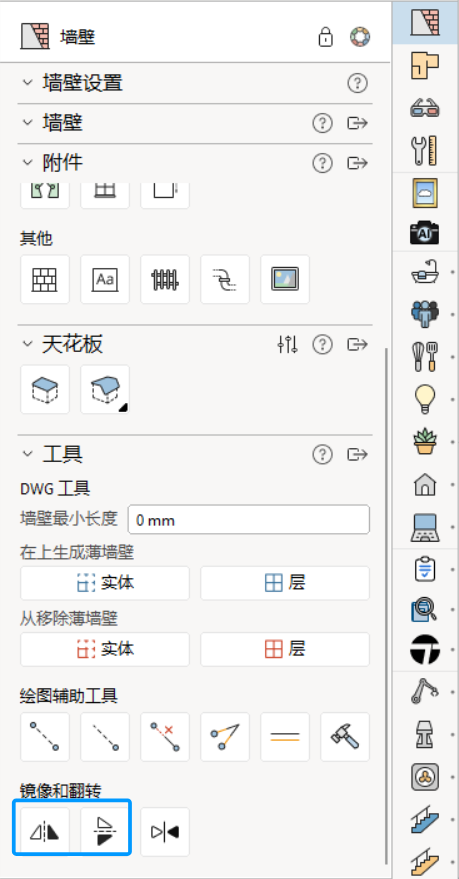

在“墙壁绘图”选项卡中，用户可找到翻转或镜像CET中对象的相关工具。这些工具可应用于墙壁和Configura创建的插件中的其他模型（如植物花卉、办公附件、家等）。

翻转工具

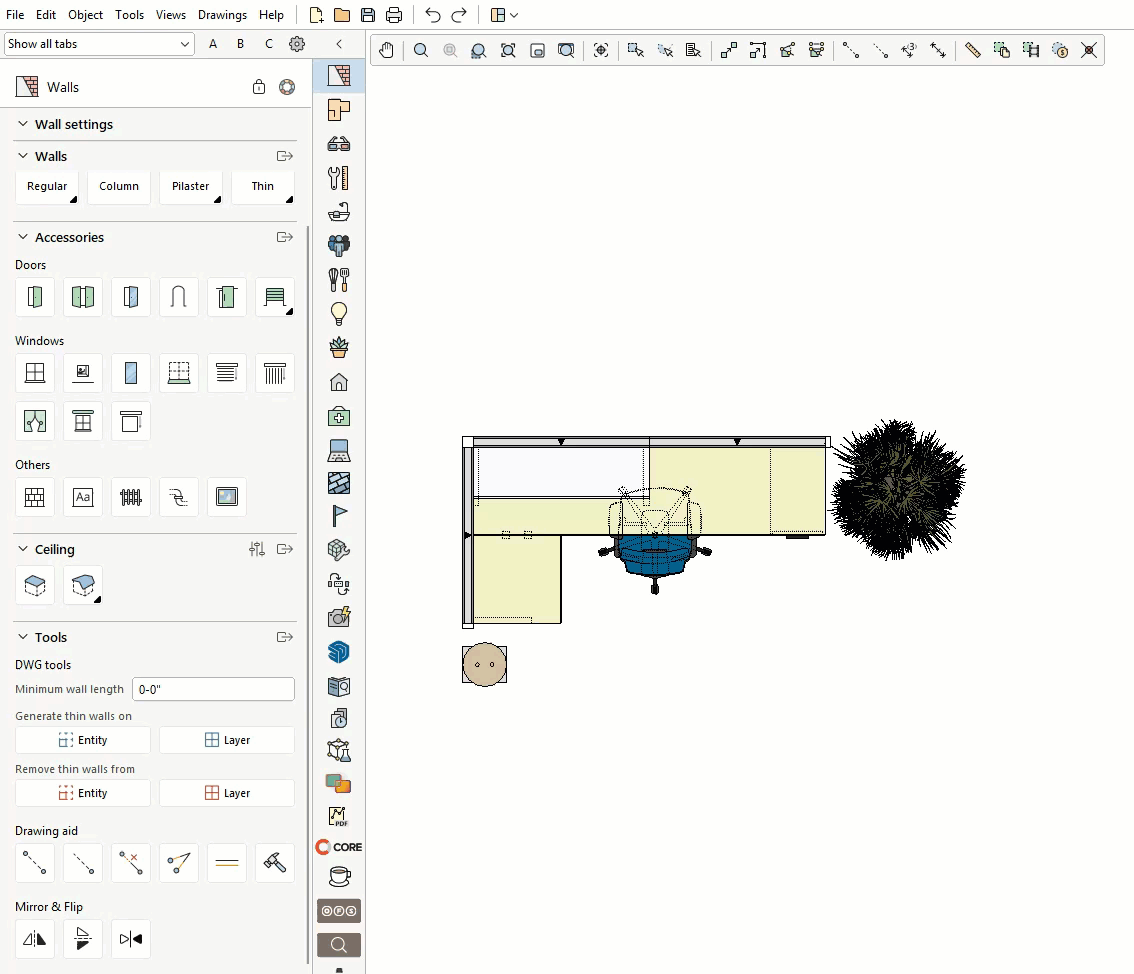

翻转图形后会把翻转后的对象显示在绘图区域的对应位置。该工具不会复制原对象，用户可以使用镜像工具进行复制。

“水平翻转”和“垂直翻转”是同一个工具，但从不同的状态开始。这意味着，如果从使用“水平翻转”工具开始，则可以在使用该工具时在“快速属性”框中切换到“垂直翻转”，无需结束使用该工具。

要翻转墙壁和附件时，请执行以下步骤：

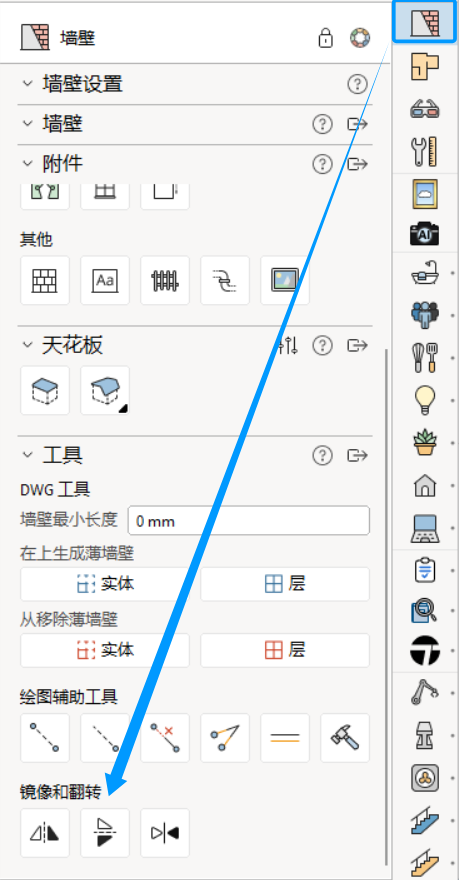

1. 在“墙壁绘图”选项卡中用鼠标左键单击“水平翻转”或“垂直翻转”后松开。
2. 将光标移到绘图区域，将其悬停在要翻转的对象上方。
   如果已经在绘图区域中选择了对象，则被选中的所有对象将被翻转。如果未选择任何对象，或将鼠标悬停在不在选择范围内的对象上方，则光标下的任何对象都将被翻转。该工具会考虑用户在使用单个选择模式还是分组选择模式。
3. 如果需要，选中绿色“快速属性”框中的“忽略不兼容”选项。
4. 高亮显示正确的对象后，单击鼠标左键。

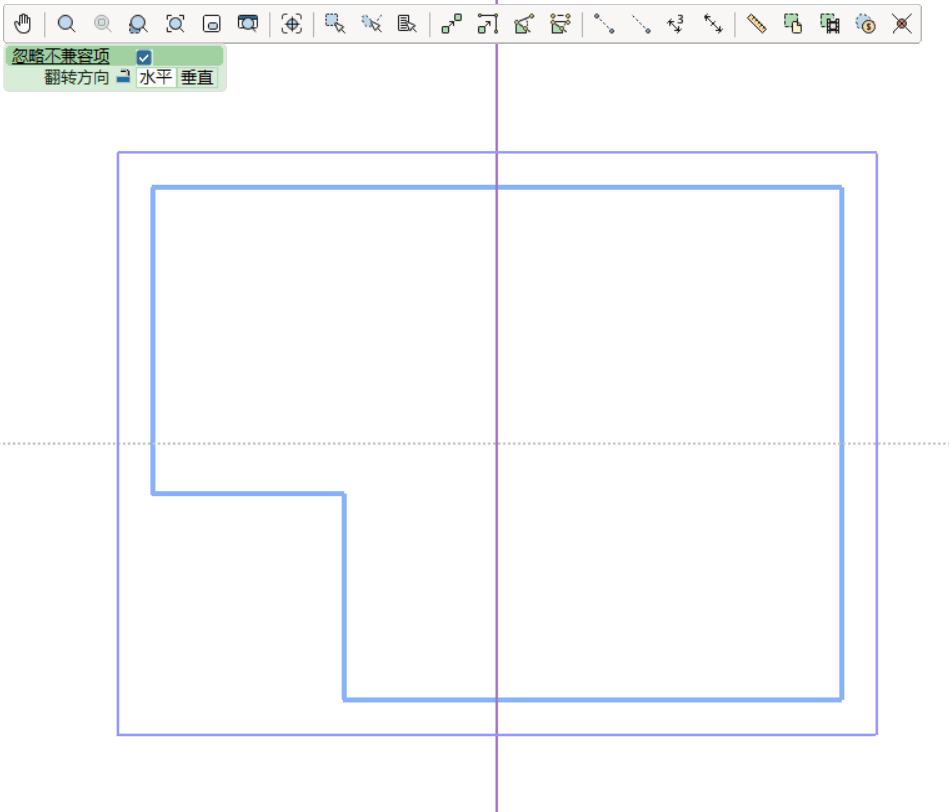

5. 若要继续翻转其他对象，可保持该工具的激活状态。可在“快速属性”框中实现水平翻转和垂直翻转的切换。
   按Tab键可以移动到“快速属性”框中的下一行；按空格键可以选中和取消所选复选框，或在同一行的各个选项之间移动。
6. 完成后，按键盘上的Esc键或将光标移到绘图区域之外可以退出命令。

镜像工具

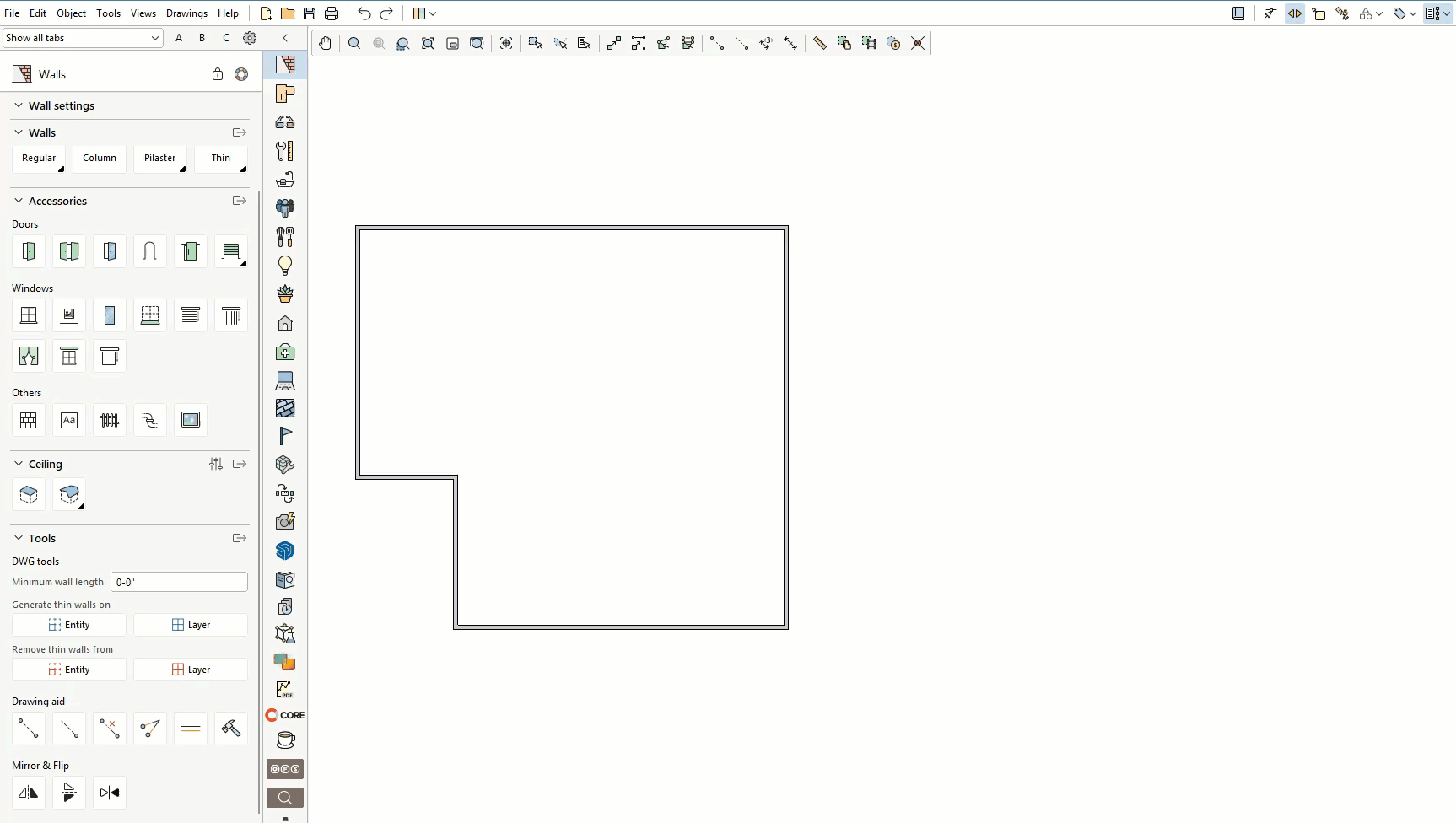

镜像工具会对你选择的对象以一条直线为对称轴进行镜像复制。用户可以将该直线设置为任意角度，该工具会生成对应的镜像。

要镜像绘图中的对象，请执行以下步骤：

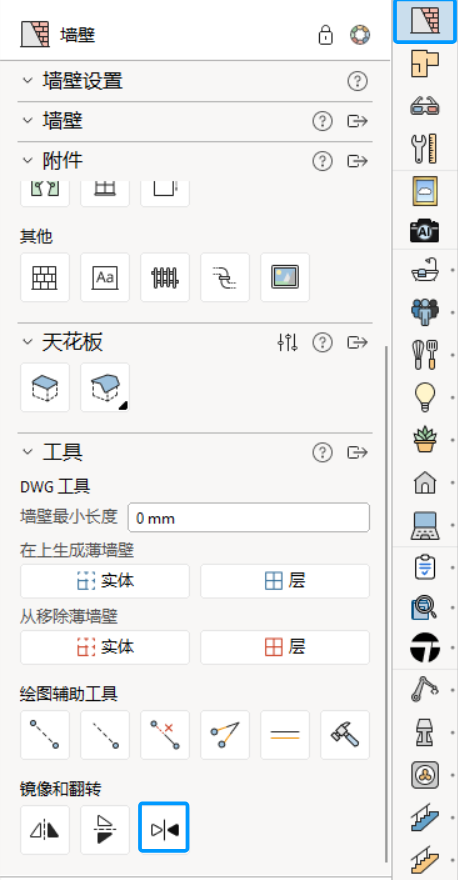

1. 在“墙壁绘图”选项卡中用鼠标左键单击“直线镜像”后松开。
• • 如果用户尚未选择，用户将被提示使用光标末端的矩形选择工具进行选择。选择对象后，用户才能继续执行镜像操作。

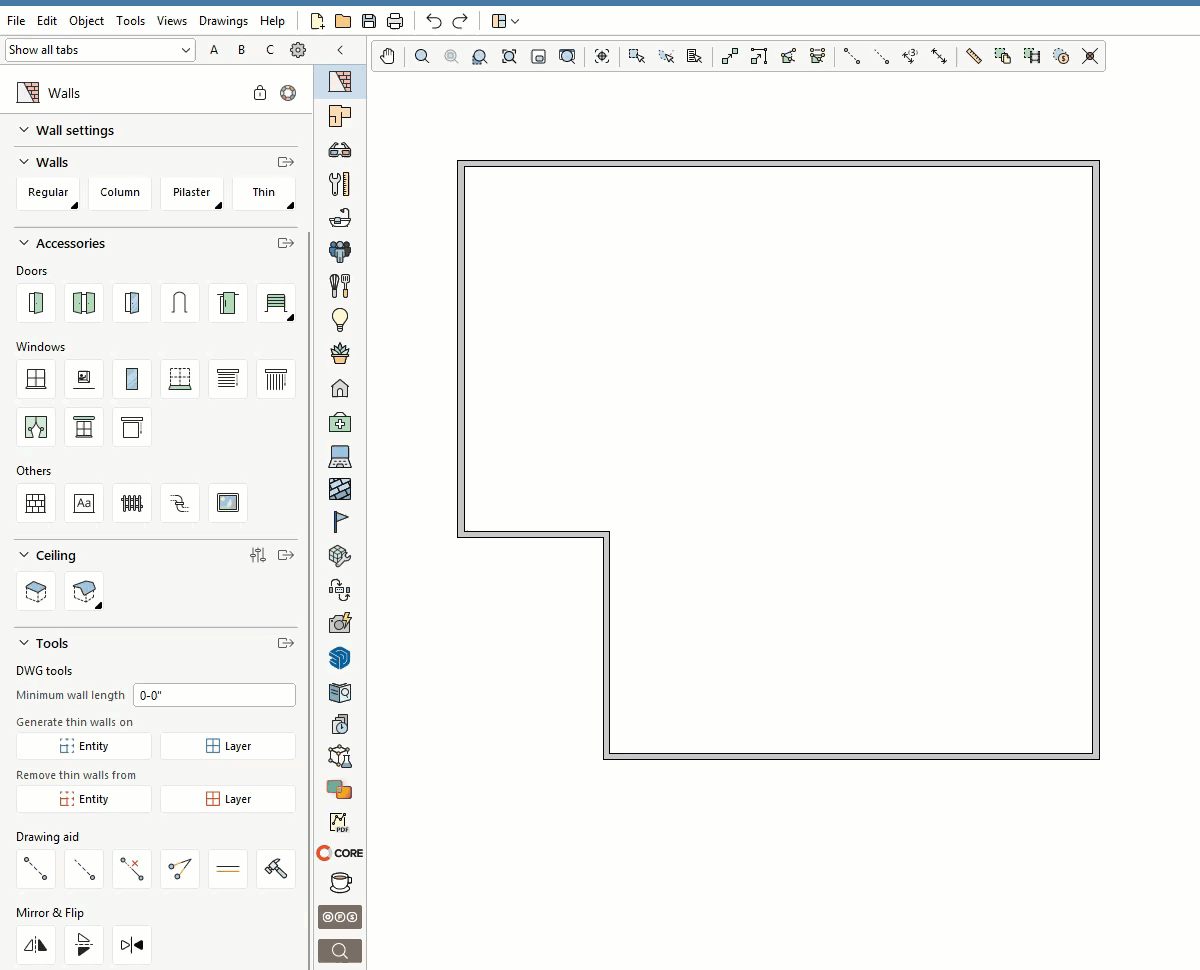

2. 按住鼠标左键拖动设置对称轴的角度。或者，用户可单击鼠标左键放置直线的起点，然后对于第四步，只需再次单击鼠标左键即可完成角度设置。
3. 此时，用户将看到镜像对象的预览效果。
4. 松开鼠标按键。
5. 根据需要，继续生成其他角度的镜像。
6. 完成后，按键盘上的Esc键或将光标移到绘图区域之外以退出命令。

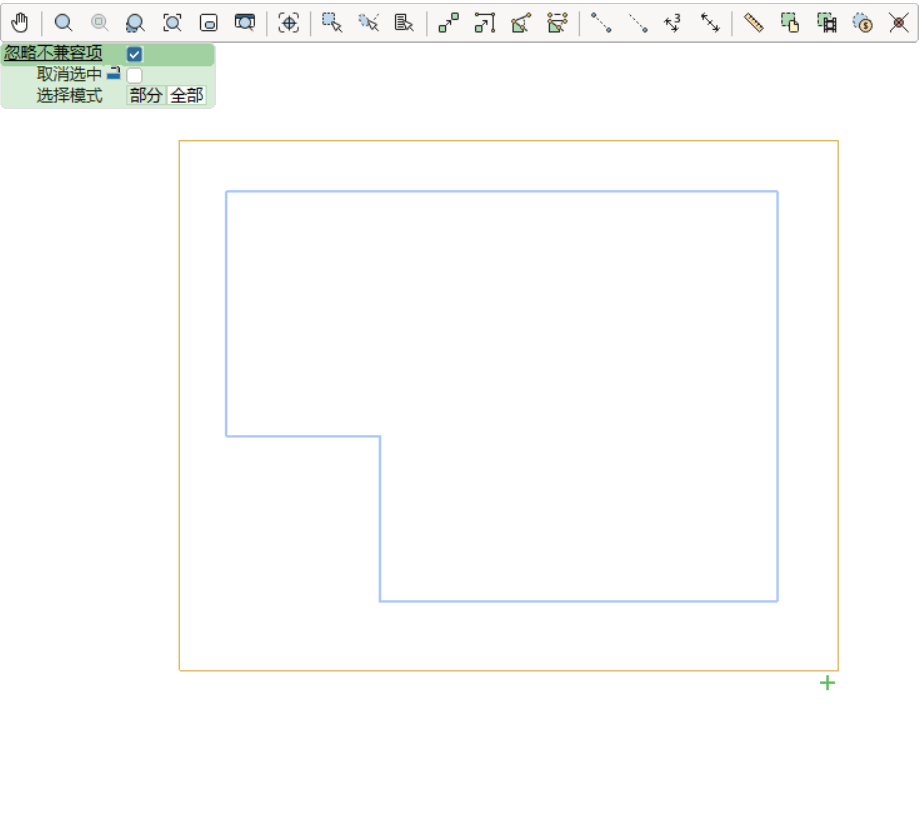

请注意，如果使用镜像工具时未选择任何内容，则该工具将作为矩形选择工具开始，且用户需要选择一个镜像的目标对象：

直线镜像的快速属性

使用“直线镜像”工具时，您将在“快速属性”框中看到选项，这些选项根据所处的模式而有所不同。如果启动工具时未在绘图中选择任何对象，则将处于选择模式。在这种情况下，用户将看到以下属性：

• 忽略不兼容：忽略无法镜像的对象。在下方了解更多。
• 部分/全部：确定如何将对象包含在选择中。
  • 部分：与矩形虚线重叠的对象将包含在选择中
  • 全部：只有完全位于矩形实线内的对象才会包含在选择中

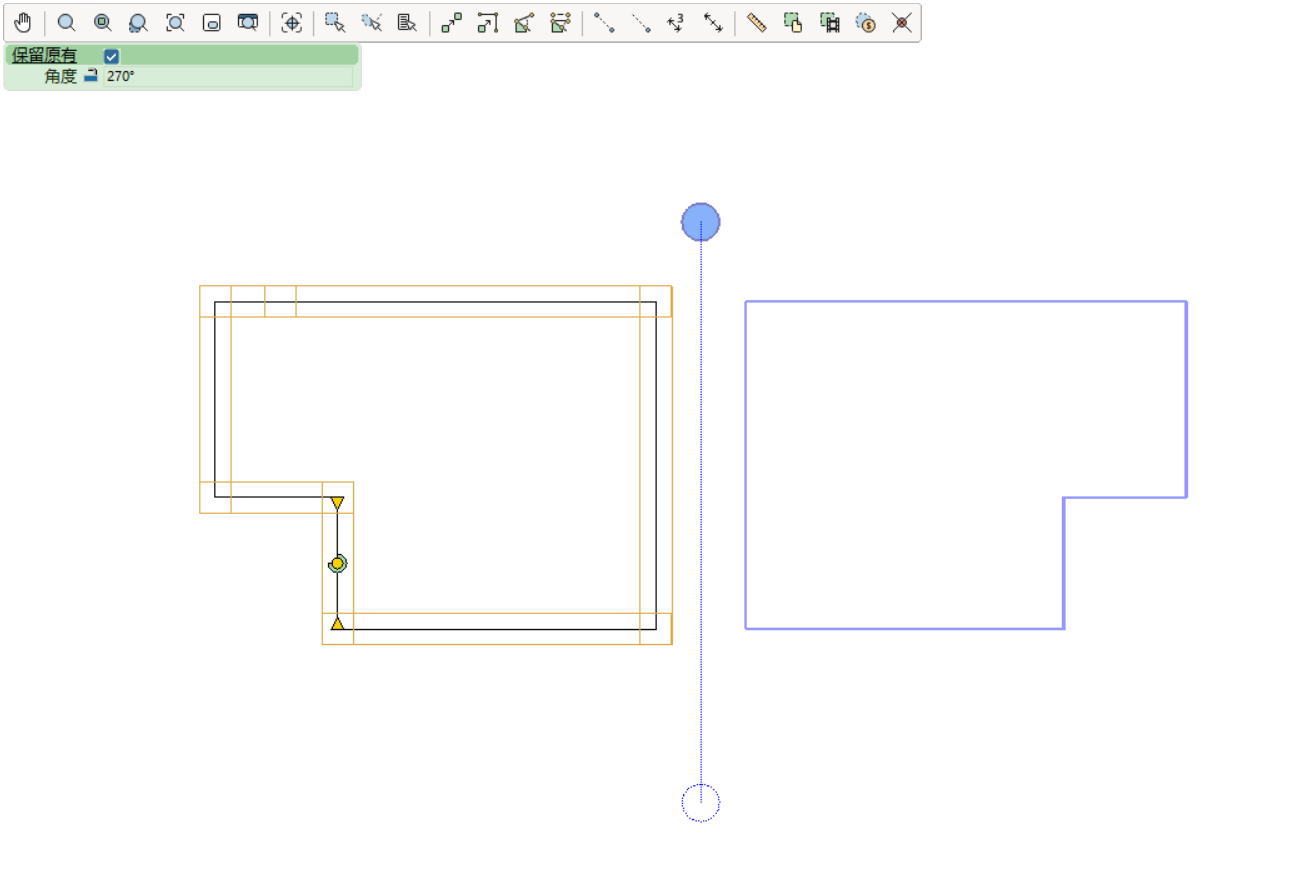

如果已在绘图中选择了对象，则将在镜像模式下启动该工具。在这种情况下，用户将看到以下属性：

• 保留原有：用户选定的原始对象将保留在绘图中。如果要删除原始版本并仅保留镜像版本，请取消选中。
• 角度：输入坐标轴的特定角度。解锁状态时，角度将由光标位置决定。

忽略不兼容

使用翻转或镜像工具时，用户会注意到绘图中以蓝色突出显示的对象将被翻转。任何以红色突出显示的内容都是不兼容的。

在“快速属性”框中，选中“忽略不兼容”，以便于翻转或镜像所有兼容对象。如果未选中该选项，则选择中的任何不兼容对象都将阻止该工具执行，使其无法翻转或镜像任何对象，甚至是兼容对象。
