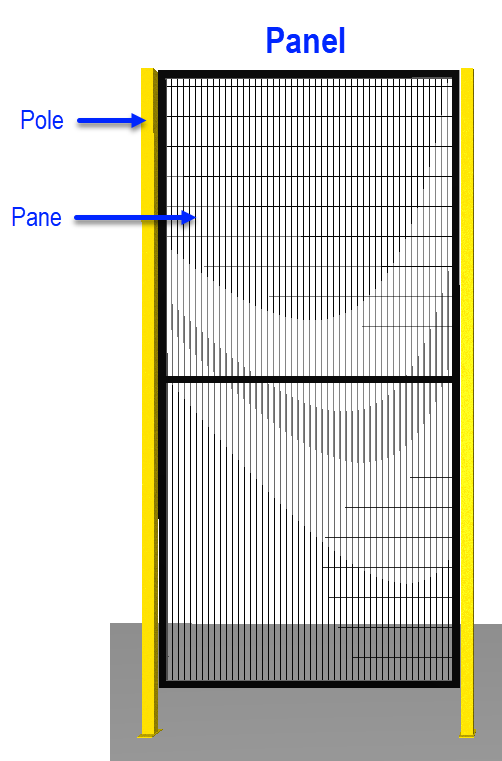

窗格和支柱是栅栏面板结构的组成部分。一块面板可以被拉伸到不同的宽度和高度，以实现多种多样的拼接形式，还可以根据项目需求，选择合适的窗格造型。

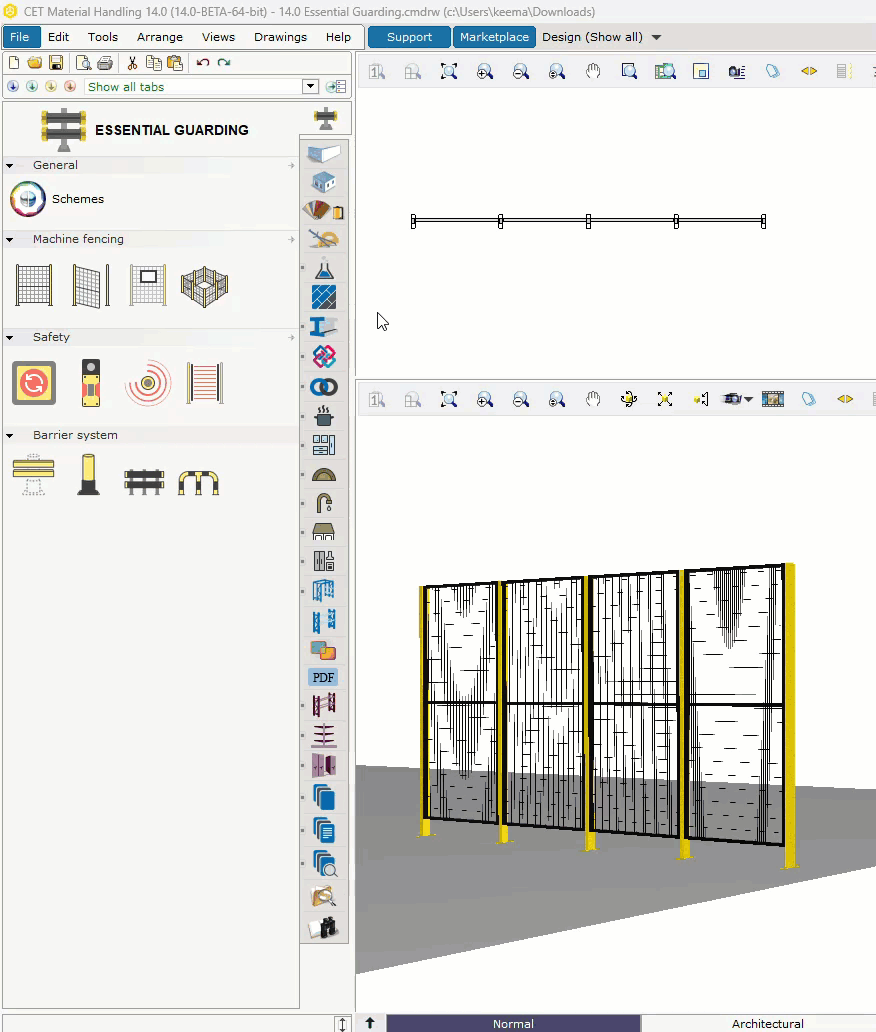

切换单选/多选模式，调整面板的高度、宽度以及其他特性。

• 多选模式下，通过上下拽动面板顶部和底部的黄色拉伸点，实现高度拉伸；


• 单选模式下，可点击选中单块窗格，修改其外观造型。

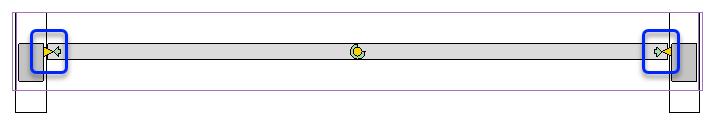

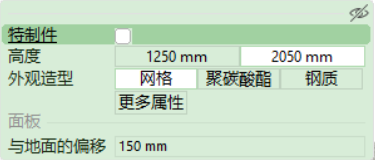

2D面板上的黄色箭头用于调整宽度。在“快速特性” 框的下拉菜单中选择指定的宽度。

如果需要特定的宽度，请先勾选“特制件”并输入所需宽度。

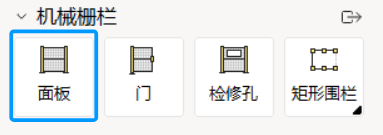

面板工具

“面板工具”可放置一块带窗格和支柱的面板或替换绘图中现有面板。

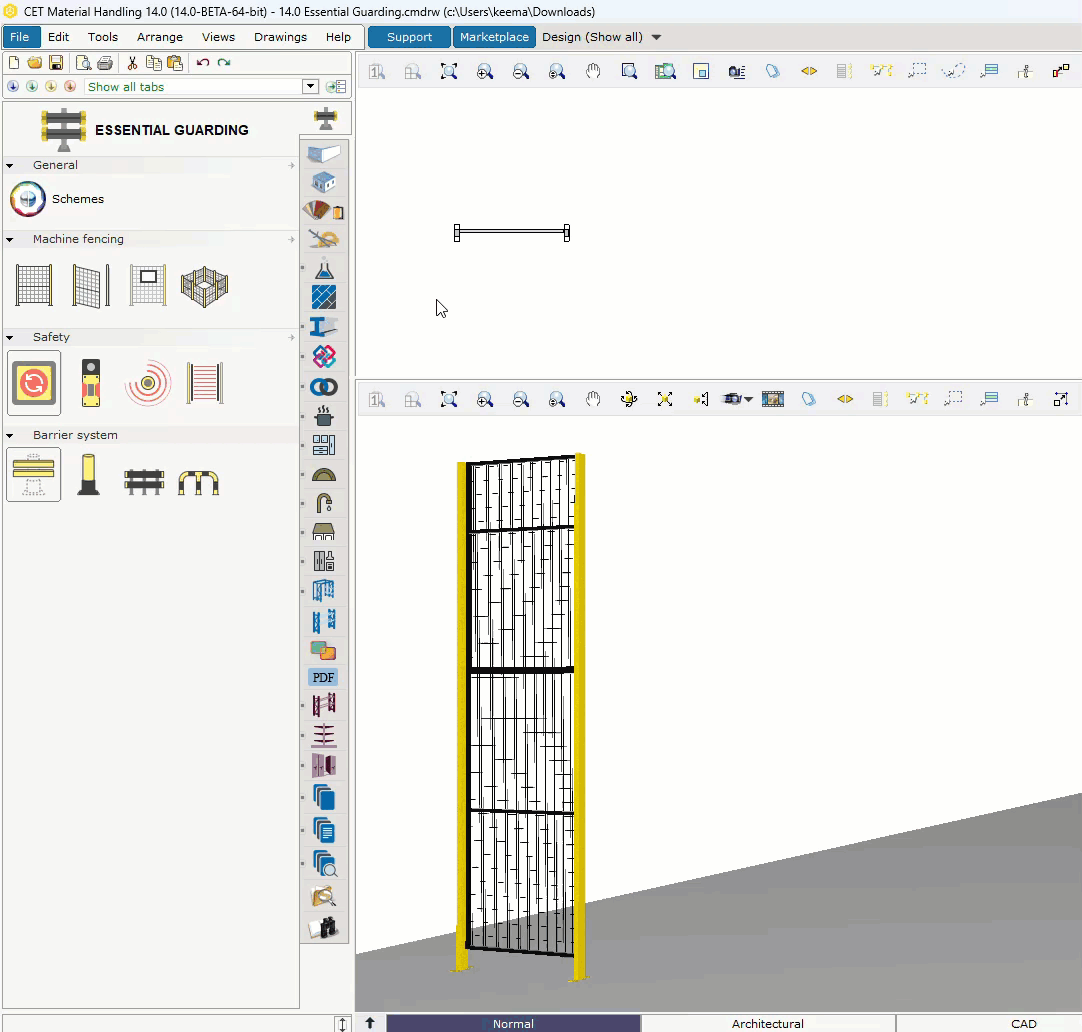

请遵循以下步骤，以创建一块机械栅栏：

1. 在“基本防护”插件选项卡上，点击“面板”按钮；


2. 将光标移动到绘图区域，光标会带上一块面板图标；


3. 单击以放置一块两侧均有支柱的独立面板；


4. 移动光标以规划下一个面板的放置；
   面板和柱子具有捕捉属性，当将多个面板并排放置时，会产生类似磁性的效果。柱子的四个侧面各有两个 “捕捉”点，这使您可以根据需求，实现面板间90°垂直拼接。


5. 再次单击以放置另一个独立面板；


6. 重复步骤3和4，直达符合所需的设计要求；


7. 完成后，按Esc键或将光标移离绘图区域以释放命令。

插入矩形栅栏区域

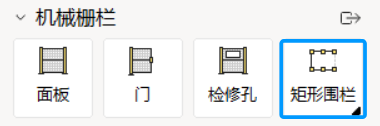

“插入矩形栅栏区域”是非常方便 用于添加矩形栅栏的工具，而不是一次只能手动地插入一块面板。

请遵循以下步骤，以实现快速创建机械栅栏：

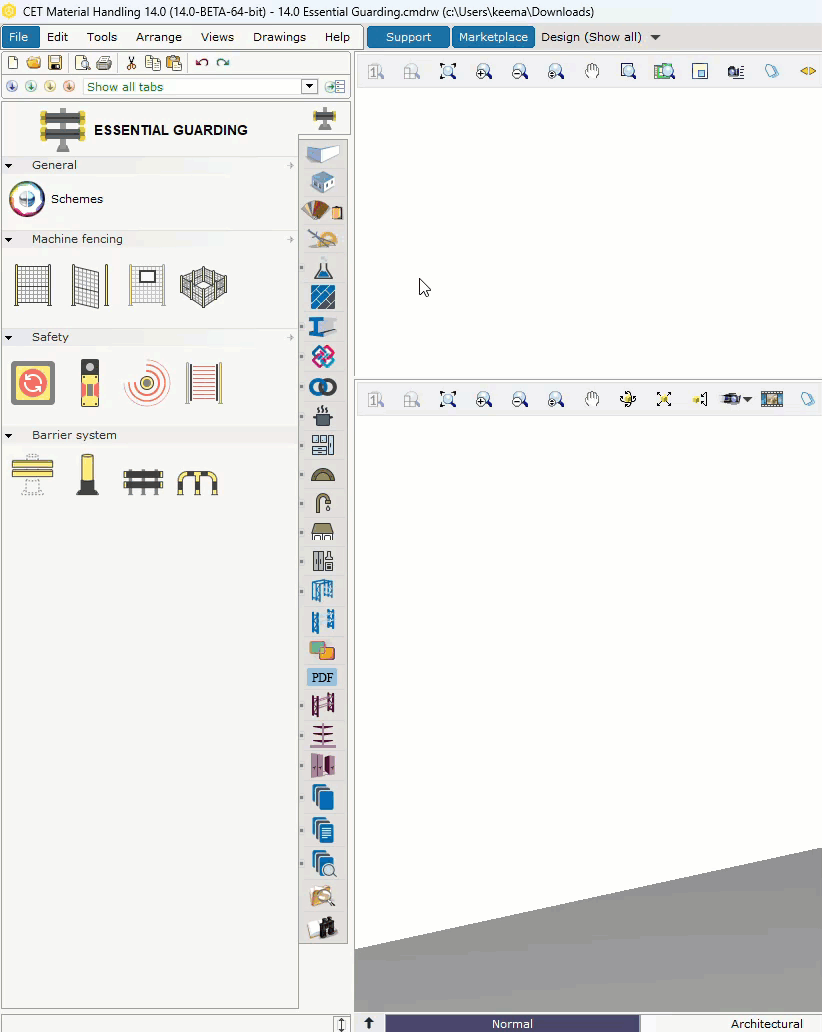

1. 在“基本防护”插件选项卡上，点击“插入矩形栅栏区域”按钮；


2. 移动光标至绘图区域，光标会带一个圆形图标；


3. 单击鼠标，以确定矩形起点；


4. 按照以下步骤，创建矩形区域：
   • 沿所需方向移动光标，直到矩形达到所需长度；


   • 单击确定长度；


   • 沿所需方向移动光标，直到矩形达到所需宽度；


   • 单击确定宽度。


5. 完成后，按Esc键或将光标移离绘图区域以释放命令。

“门”工具

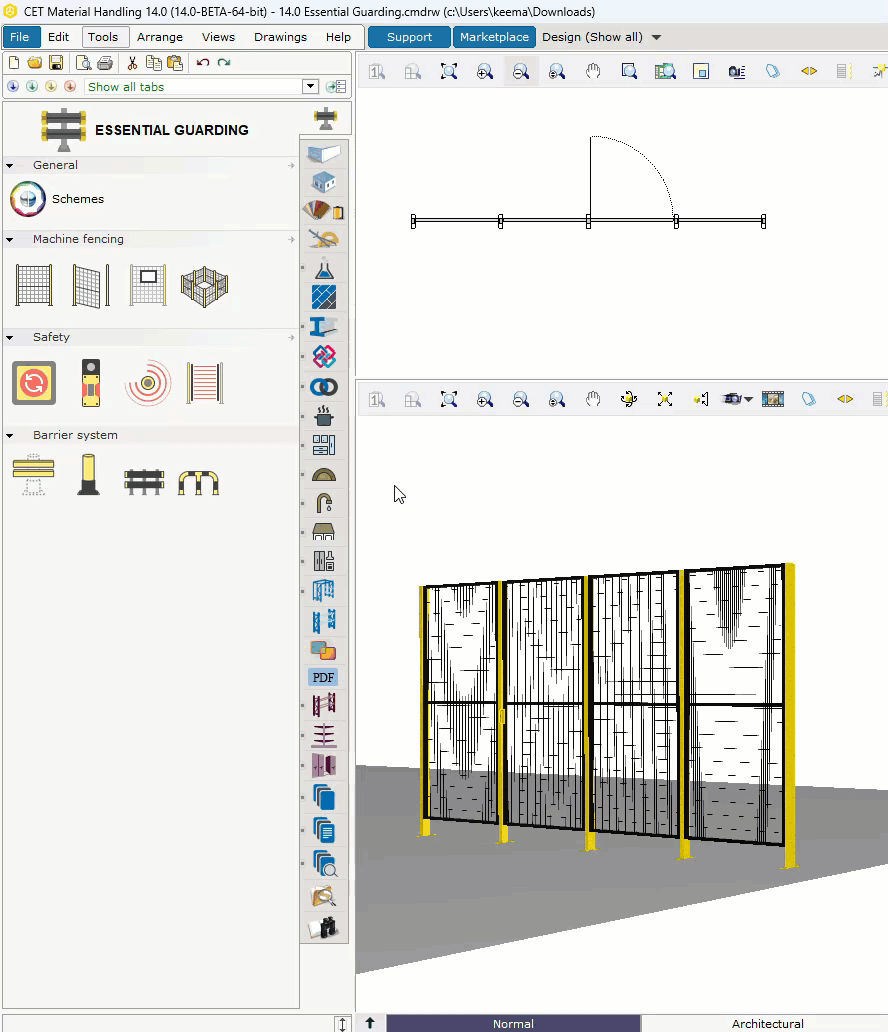

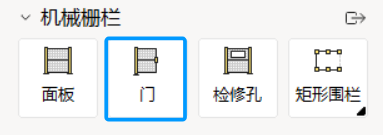

“门” 工具可在绘图中插入一个带有拉伸连接器的门，作为能够打开和关闭的入口。它可以替代绘图中已放置的现有栅栏面板或可作为新的组件添加至绘图中。

您可以修改门的打开方向，确保它们正确对齐，并决定门是向内开还是向外开。此外，还可以调整开门的角度。

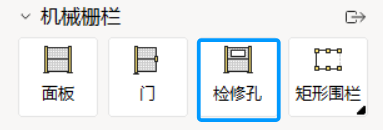

“检修孔”

“检修孔”工具可用于在面板中开孔。
