欢迎来到 CET 13.5 小发布 QA 测试指南。在还没开始测试之前请先和编程员确认 13.5 小发布的迁移工作(如有)已经完成。

错误修正

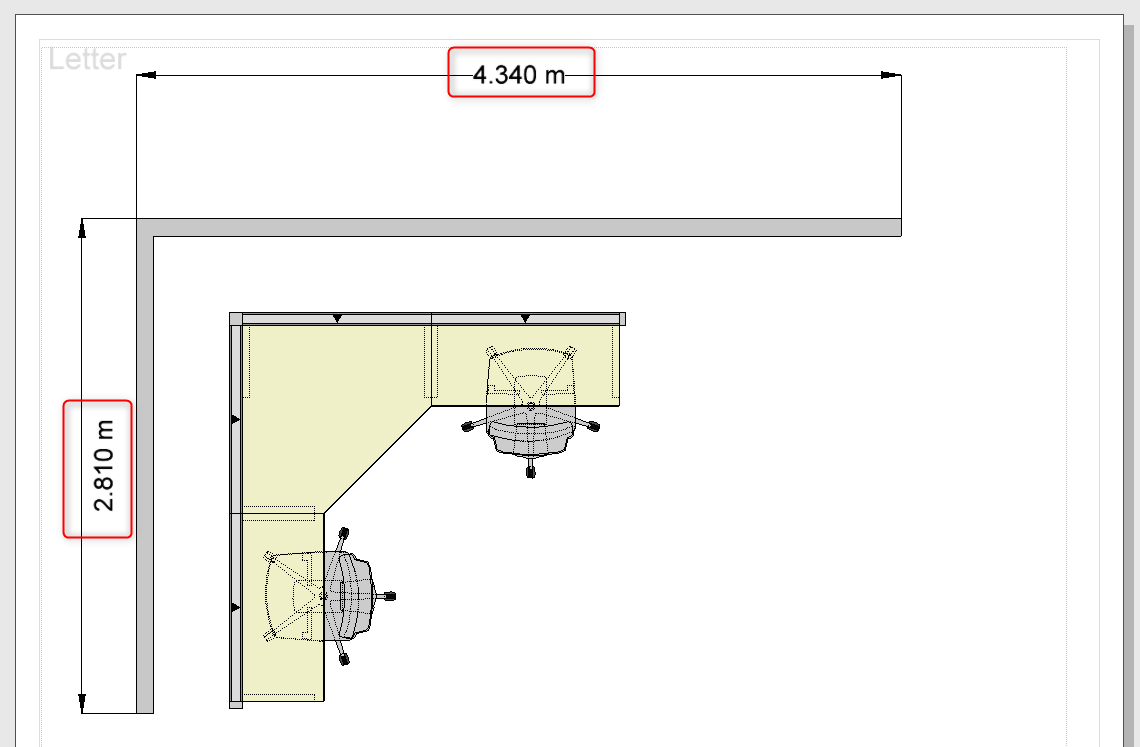

重新打开绘图时2D视图剪辑上的尺寸不准确

在 CET 13.5 小发布中，开发人员修复了在保存绘图并重新打开到 CET 时，连接到图纸空间中视图剪辑上的尺寸显示不正确的问题。

确保尺寸依然正确的显示制造商产品的大小非常重要。若要进行测试，请按照以下测试说明进行操作：

1. 使用您的制造商插件，在绘图空间中放置一些产品。
2. 导航到图纸空间，接着画出一个 2D 视图剪辑，确保它覆盖绘图空间中的产品。
3. 在图纸空间上的菜单栏， 点击尺寸工具，然后把开始和结束测量的点放到视图剪辑里的产品上。
4. 接着保存绘图。
5. 将保存的绘图重新加载回 CET。
6. 回到图纸视图，确保尺寸依然像之前一样在视图剪辑上显示测量值，并显示准确。
7. 更进阶的测试，您可以使用不同的或您首选的 *距离单位重复测试。

取放材料工具不准确

之前“挑选和设定材质”工具一直不准确，它并不会从使用者指定的产品中拾取材质，而是从周围拾取错误的材质。使用您的制造商插件，确保此完成修复的工具能完美适用于您的产品非常重要。

要对此进行测试，请遵循以下测试说明：

1. 使用您的制造商插件，放置多个包含不同材质的产品。您可以放置多个相同的产品，并在快捷属性中将它们更改为不同的材质，但为了达到多变，我们鼓励使用拥有不同材质的产品。

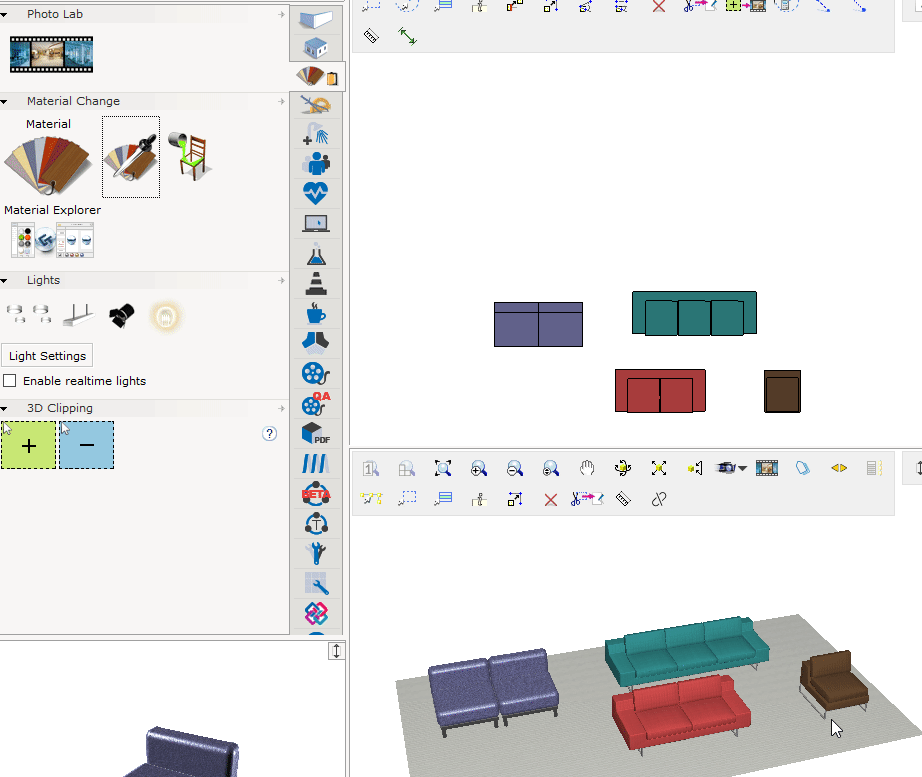

2. 在 ”3D“ 组件选项卡的“材质更换”下，点选 “挑选和设定材质”工具。
3. 选择工具后，从您的产品中挑选任何一面图层的材料，并应用于其它产品上。确保它从已单击选中的图层里应用正确的材料。
4. 在 2D 空间中重复测试，确保能够从显示不同图层的 *属性框里选择并应用材质，而且应用的材质是准确的。

更改部件标记区域颜色时同时更改CAD文本颜色

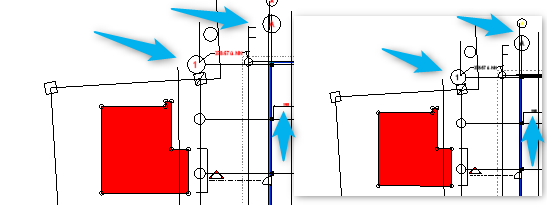

开发人员修复了当整个部件标记区域颜色更改时，CAD 文本也一起改变颜色的错误。对于经验丰富的 CAD 用户，必须确保此修复适用于您的 CAD 文件。下图显示了一小段修复前后的通用平面图。

依据上图，左图显示了 CET 13.5 中的情况与 CET 13.5 小发布中的修复版本（右图）的对比。CAD 文本会保留其颜色（黑色），并不会遵循已更改为（红色）的部件标记颜色。

若要对此进行测试，请按照以下测试说明进行操作：

1. 将您想要的 CAD 平面图导入 CET 里。
2. 打开部件标记，部件标记 CAD 的一个区域，先不要关闭对话框，但将其存放在某个角落。
3. 导航到图纸视图，画出覆盖 CAD 平面图的 2D 视图剪辑。
4. 在 “工具（图纸）>工程图视图“ 中，将 ”显示部件标签颜色” 添加到 2D 视图剪辑。
5. 带回部件标记对话框，对部件标记区域的颜色进行更改。
6. 然后观察视图剪辑的变化，确保 CAD 文本不会改变颜色。

计算功能选项选择

在CET 13.5 小发布里，开发人员修复了计算里物品视图（报价单）选项的开启模式。之前，对于位于物品视图底部的选项很难完整的被打开。因此，确保于您的制造商插件里选项可以完整打开并应用是很重要的。

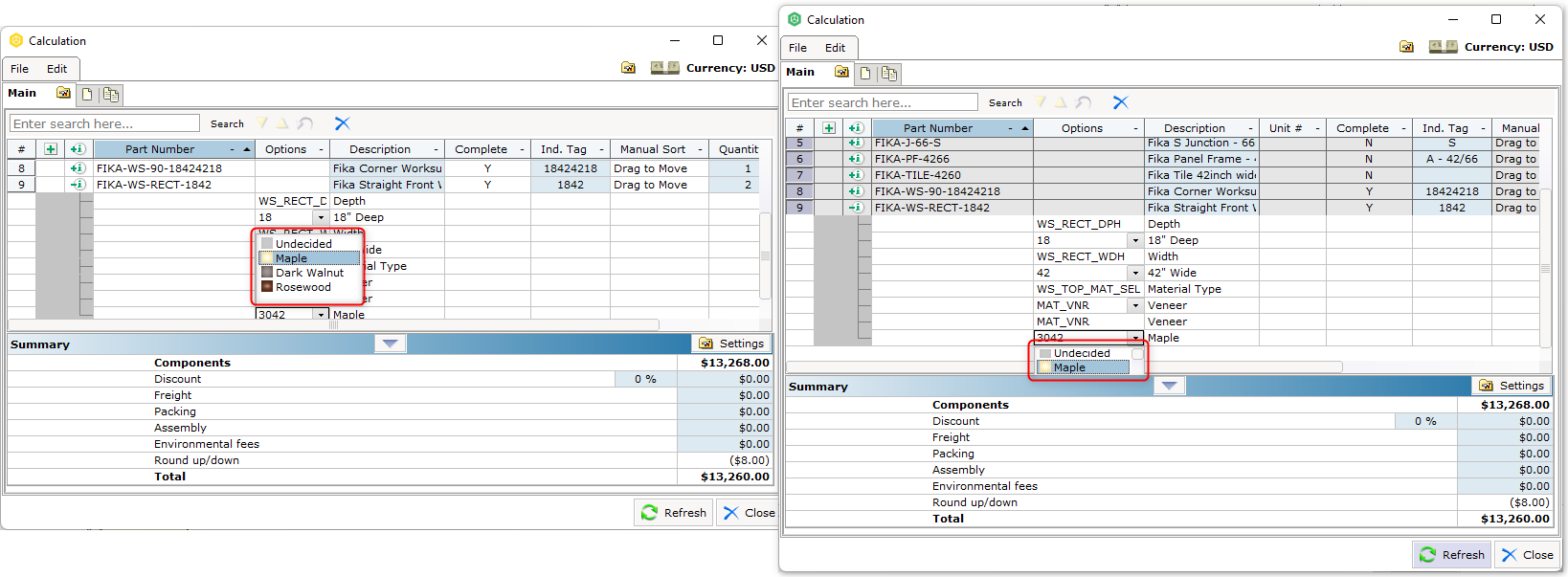

上图显示了 13.5 小发布（左）中的修复版本和 13.5（右）中的未修复版本之间的区别。

要对此进行测试，请按照以下测试说明进行操作：

1. 使用您的制造商插件，放置一些有标价的产品。
2. 然后，打开计算 (报价单)。
3. 到列表的最底部，展开拥有选项的物品列表。
4. 然后，确保可以清楚地看到完整的选项并且易于选择。还要确保在单击时可以将选项应用于产品。

DWG 导出改进

DWG 的导出模块做了一些改进，从 CET 导出的 DWG 输出文件现在比之前占用更小的空间。确保导出到 DWG 仍然对您正常操作很重要。请遵循以下的冒烟测试说明：

1. 使用您的制造商插件，在新的绘图里导入 DWG 文件。然后，在 ”文件 > 导入和导出“  里单击“导出图形”，并保存为 DWG。

2. 导出完成后，请检查导出 DWG 的文件大小，确保其大小合理。
   • 如果大小比原始 DWG 文件大十倍/很多, 请向 devsupport@configura.com 报告。例如：原始 DWG 文件的大小为100 MB，导出的 DWG 文件大小为1GB++。

3. 性能方面，确保 DWG 的导出不会比之前 *慢。
