Essential Mezzanine

Essential Mezzanineエクステンションには、図面内にメザニン（中二階）を配置するためのツールが含まれています。

概要

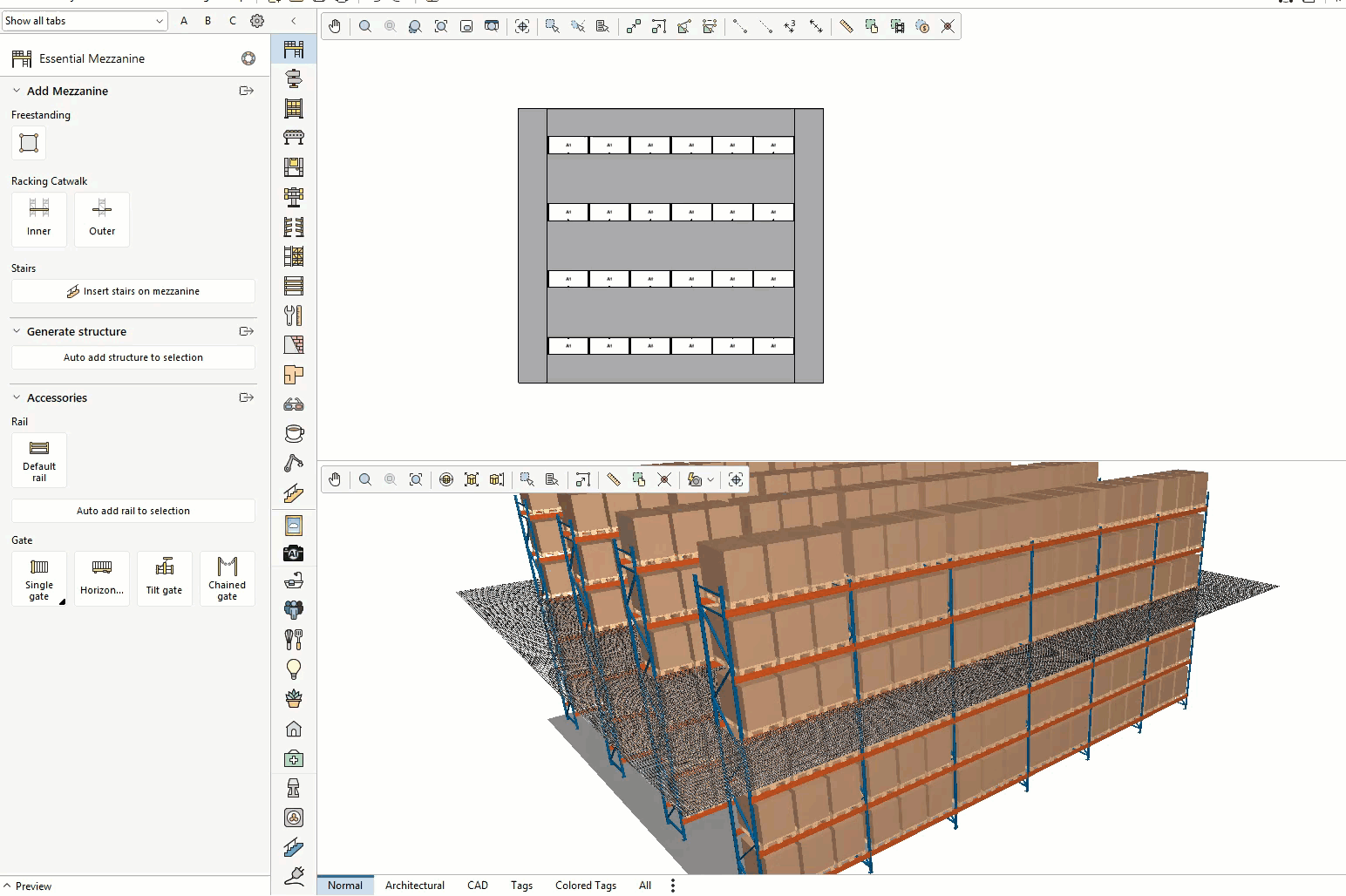

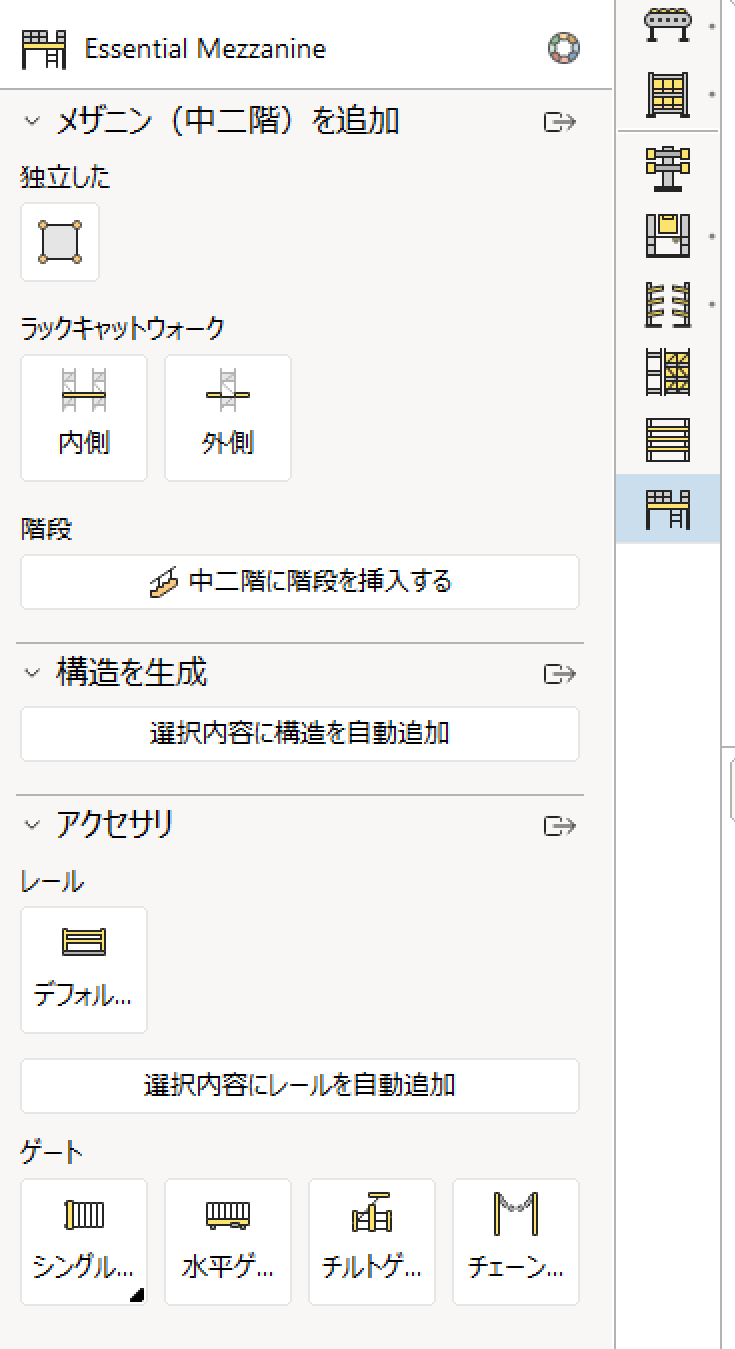

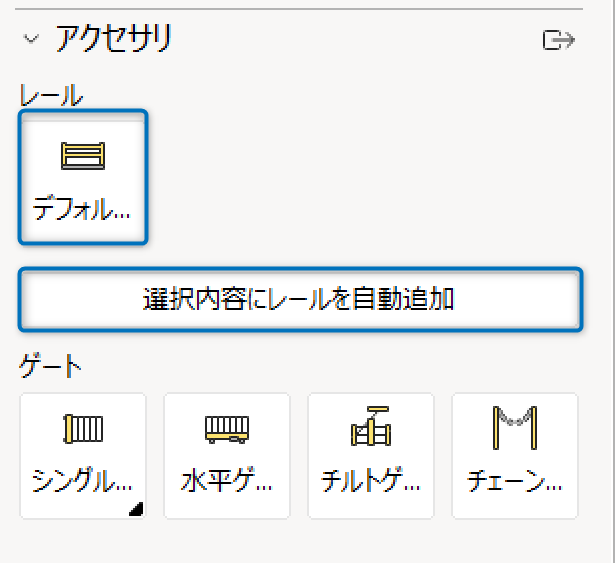

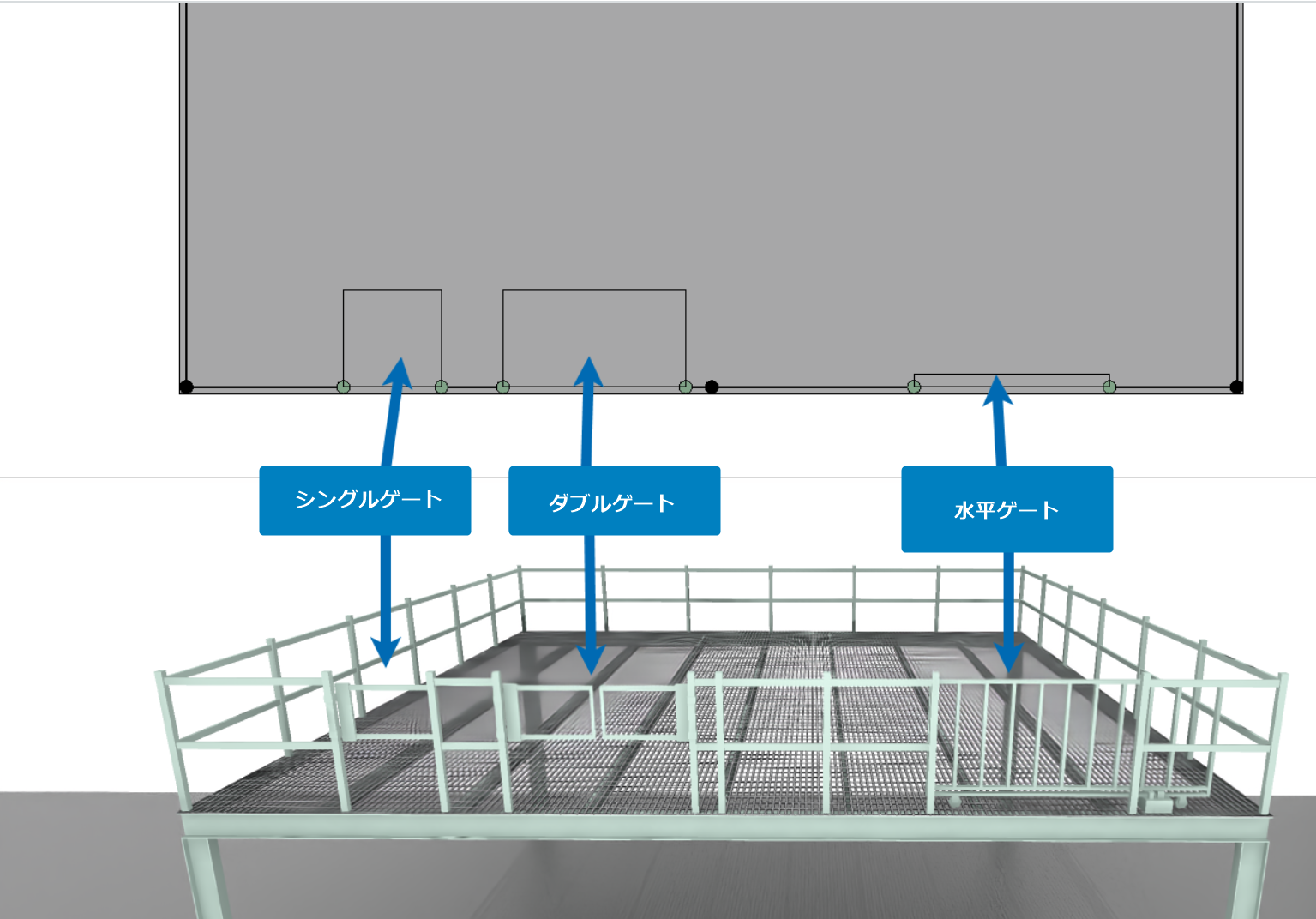

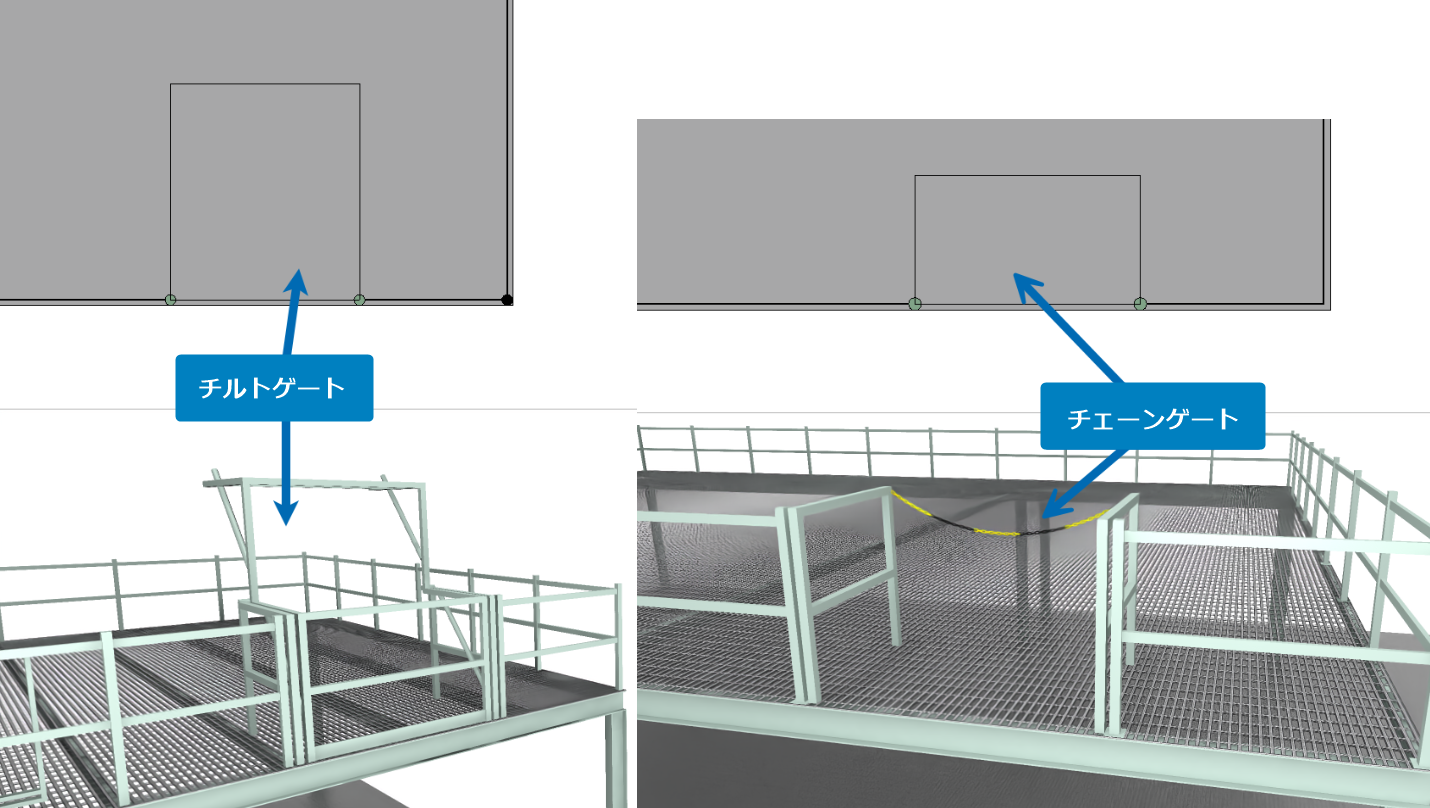

このエクステンションは、メザニンを追加、構造を生成、およびアクセサリの3つのセクションに分かれています。

自立型（独立型）メザニンの追加

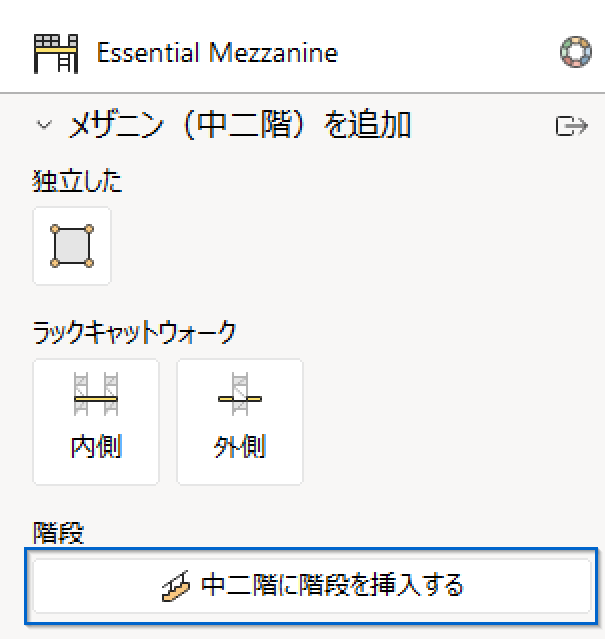

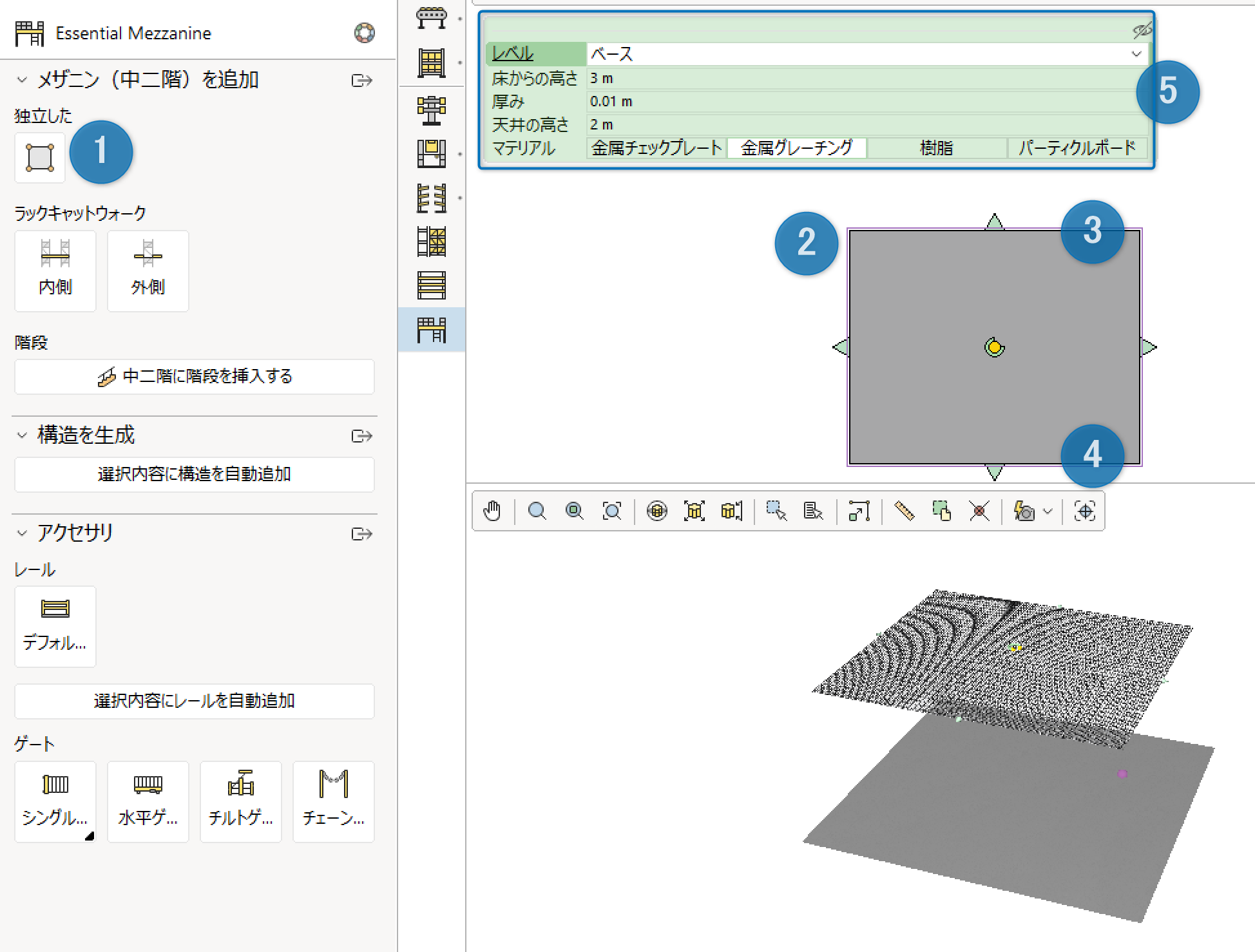

メザニン追加セクションは、自立型（独立型）とラックキャットウォークに分かれています。自立型メザニンは、以下の手順で図面に配置できます：

自立型メザニンを追加を左クリックし、カーソルを図面ビューに移動します。
メザニンの配置したい場所で左クリックし、開始点を決定します。
カーソルを横に移動し、メザニンの幅を調整して、左クリックします。クイックプロパティで値を指定することも可能です。
カーソルを上下に移動して、メザニンの奥行きを調整し、左クリックします。これもクイックプロパティで値を指定できます。
メザニンを選択してクイックプロパティで調整を行います。

メザニンを配置するとき、デフォルトのレベルの代わりに新しいレベルを選択できます。これにより図面内に新しいレベルが作成されます。レベルの操作について詳しく知りたい場合は、表示レベルとアクティブレベルのヘルプ記事をご覧ください。

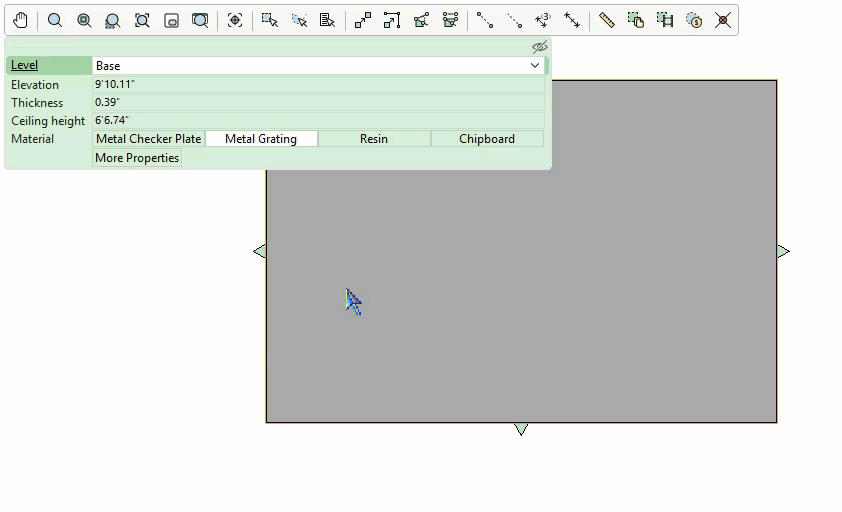

メザニンを配置した後、ダブルクリックすると異なるクイックプロパティが開き、メザニンの形状を変更できます。これらのツールでは、点の追加、削除、線のタイプの変更、線の移動、点をドラッグが可能です。

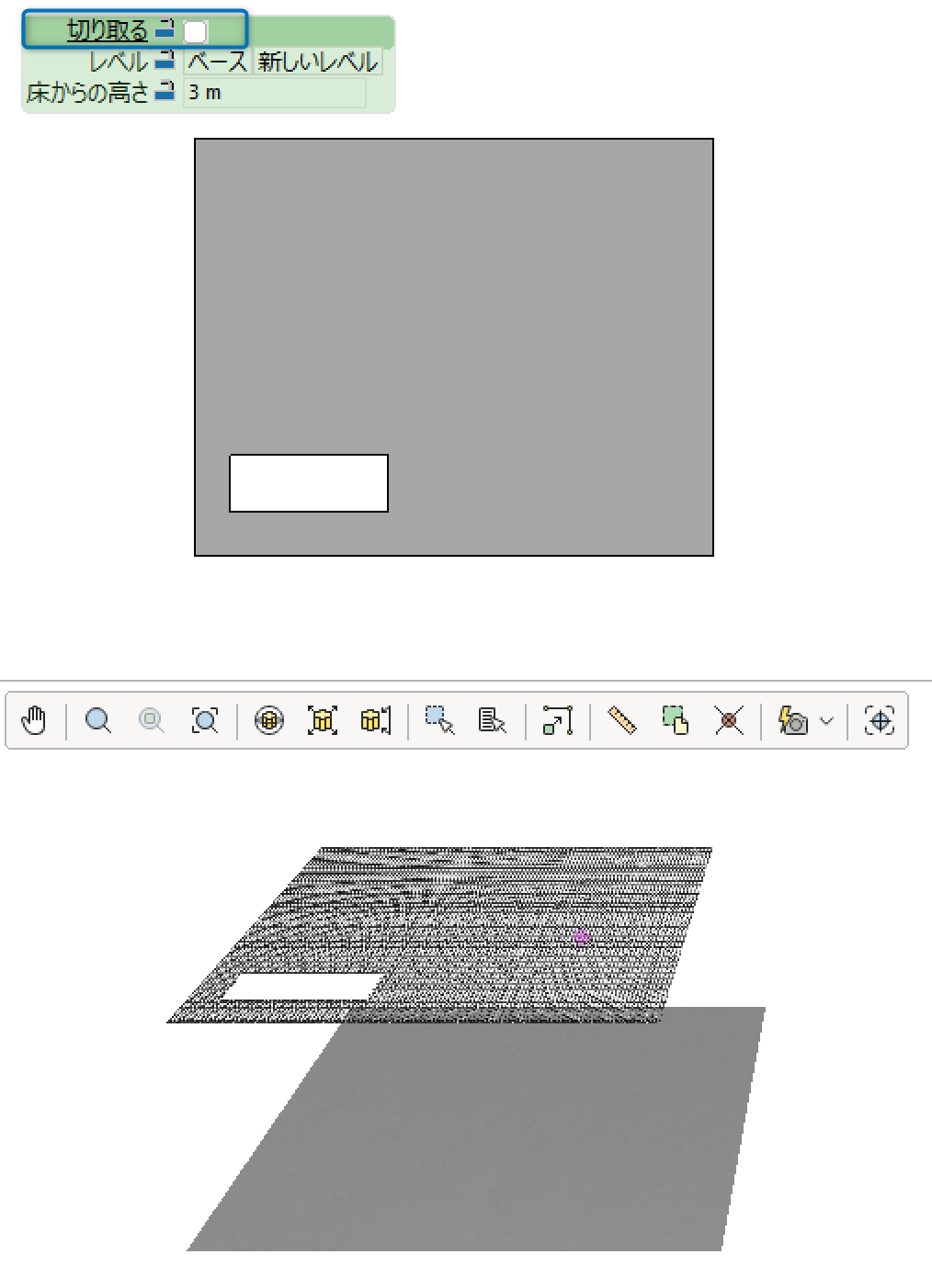

また、独立型メザニンツールを左クリックし、クイックプロパティで「切り取る」を選択することで、メザニンに切り欠きを追加できます。以下のように、新しいメザニンを配置するのと同じ方法で既存のメザニン内に切り欠きを配置できます。

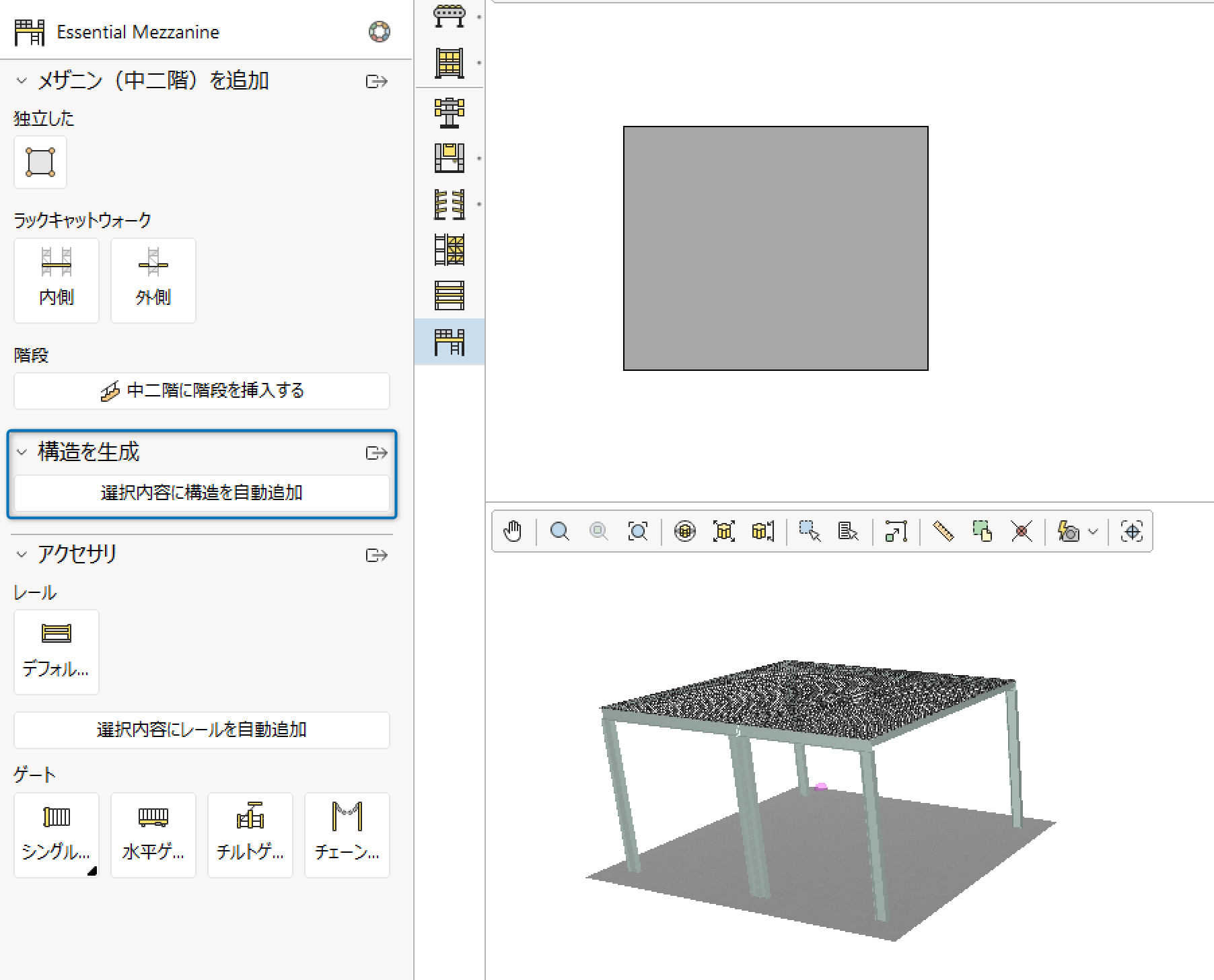

メザニンを配置した後、構造を生成ツールを使用してサポートを自動生成できます。サポートを追加したいメザニンを選択し、選択内容に構造を自動追加を選択してください。

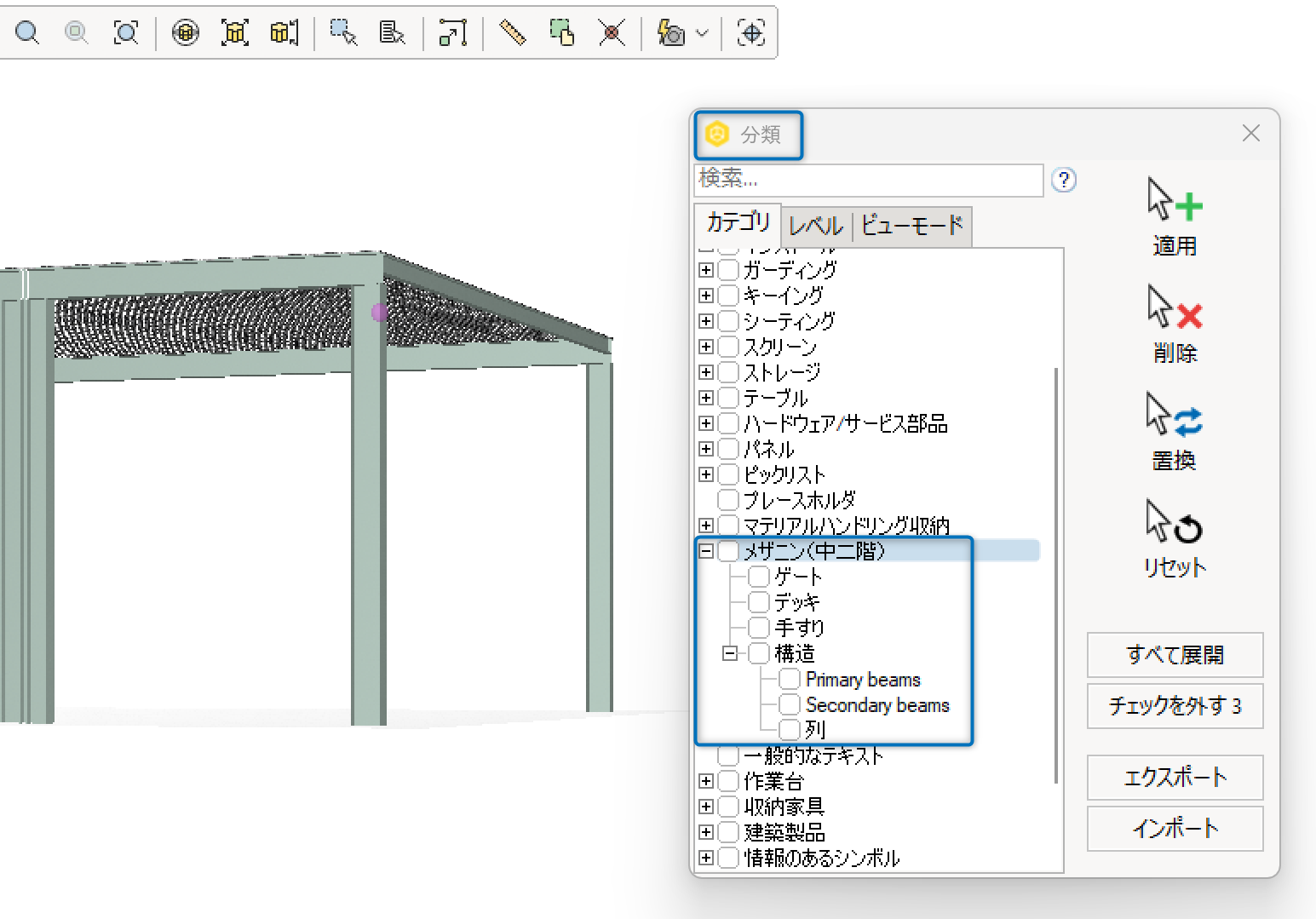

メザニンにサポートを追加した後は、梁や柱を個別に選択して調整や削除が可能です。柱、メインビーム、サブビームはそれぞれ独立して分類されています。

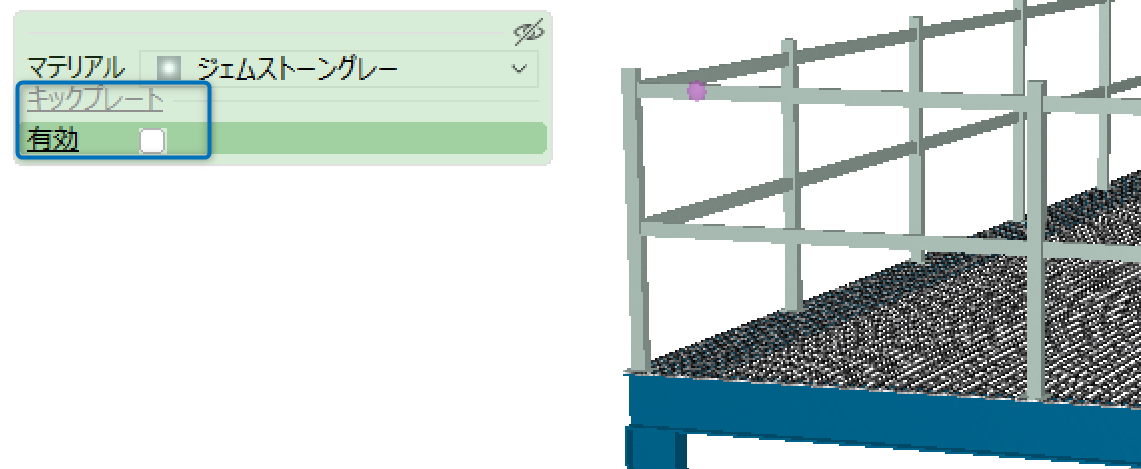

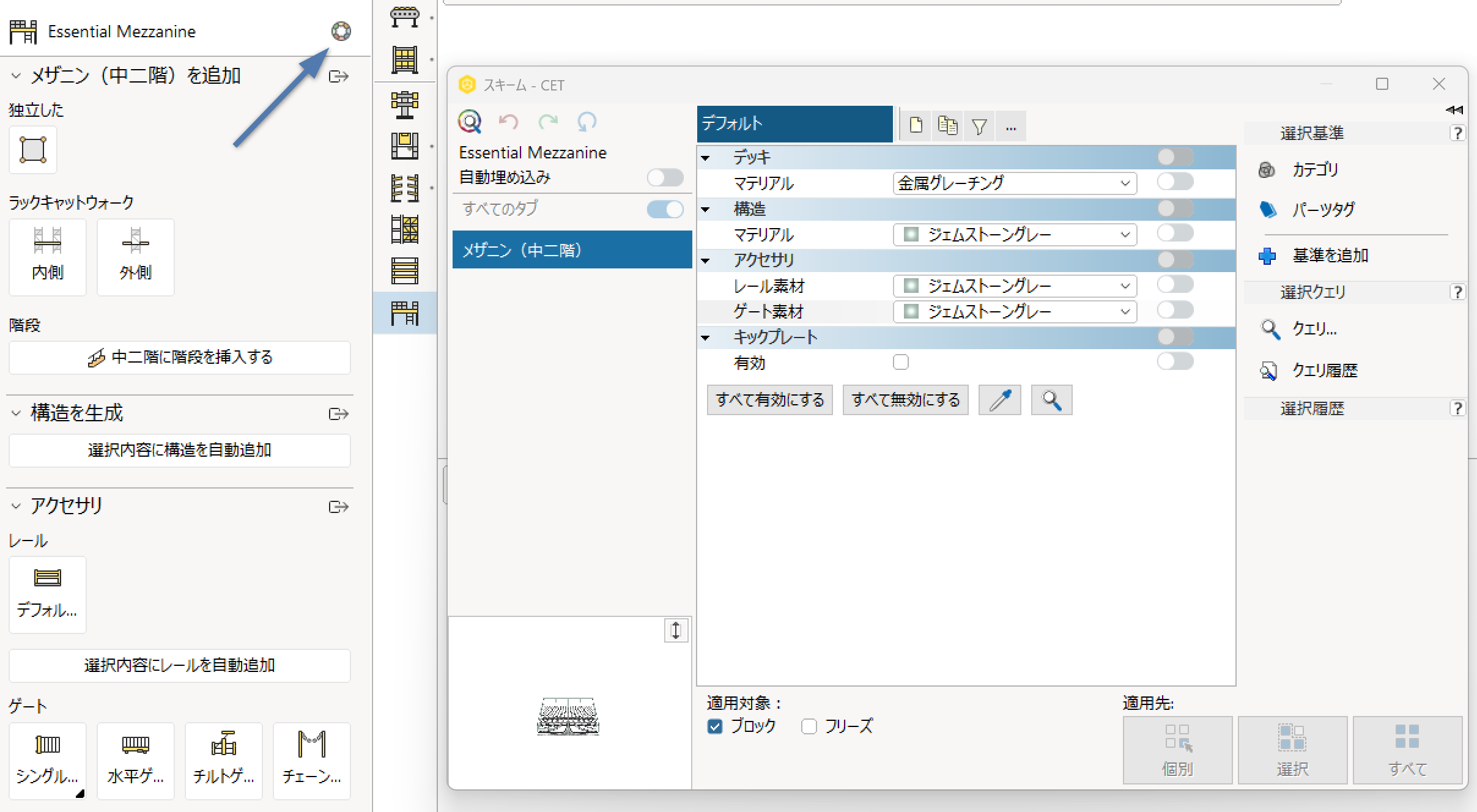

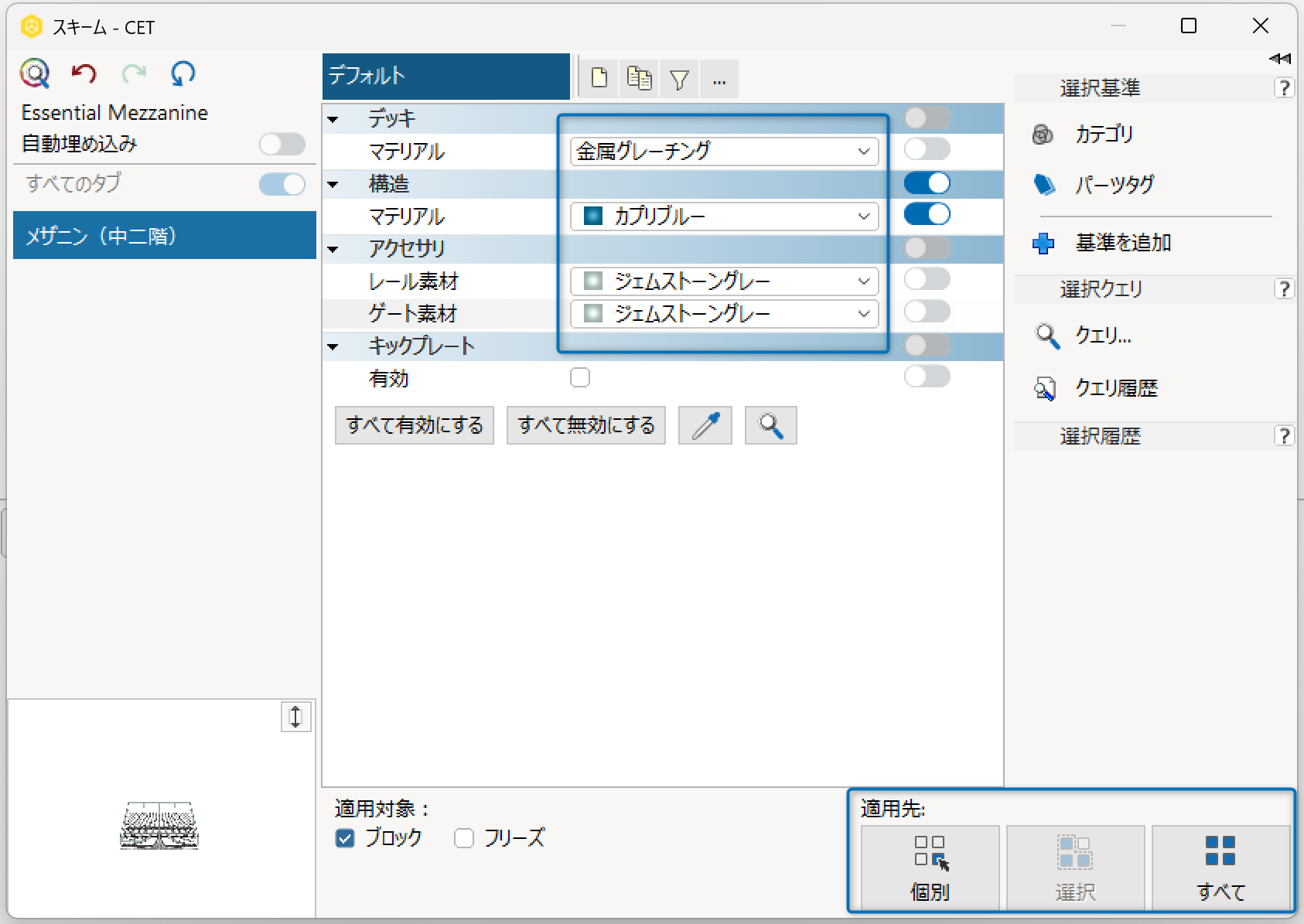

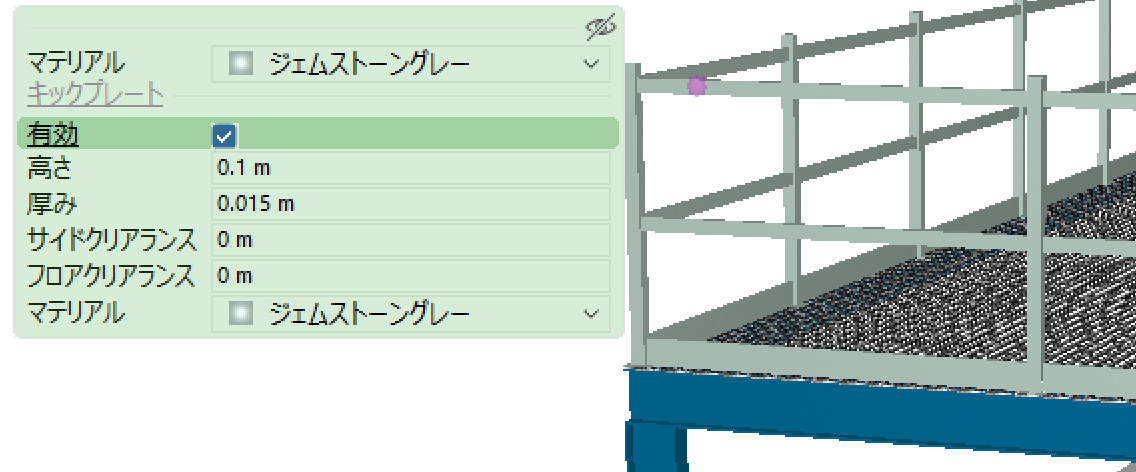

Essential Mezzanineスキームを使用して、メザニンのデッキ、構造、アクセサリ、キックプレートのマテリアルを調整できます。マルチカラーの円をクリックするとスキームダイアログが開きます。

マテリアルのドロップダウンメニューでマテリアル択し、適用先ツールで、マテリアルの適用範囲を指定します。

ラックキャットウォークの追加

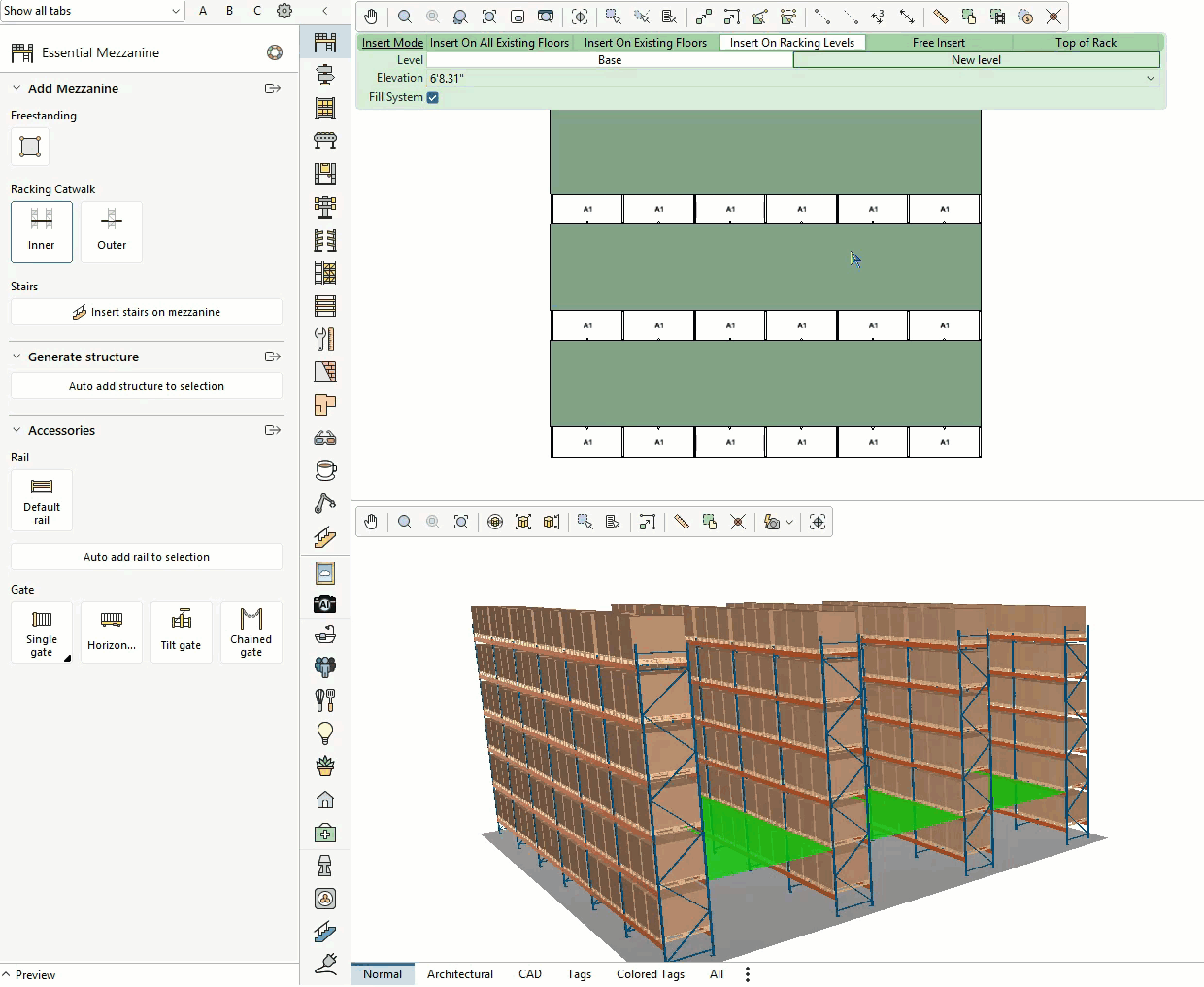

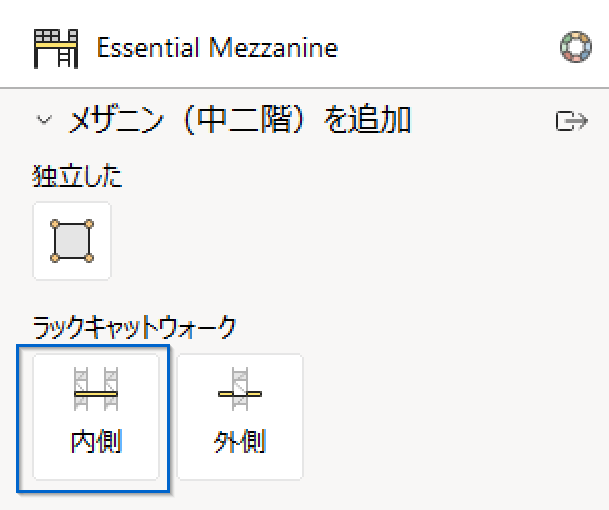

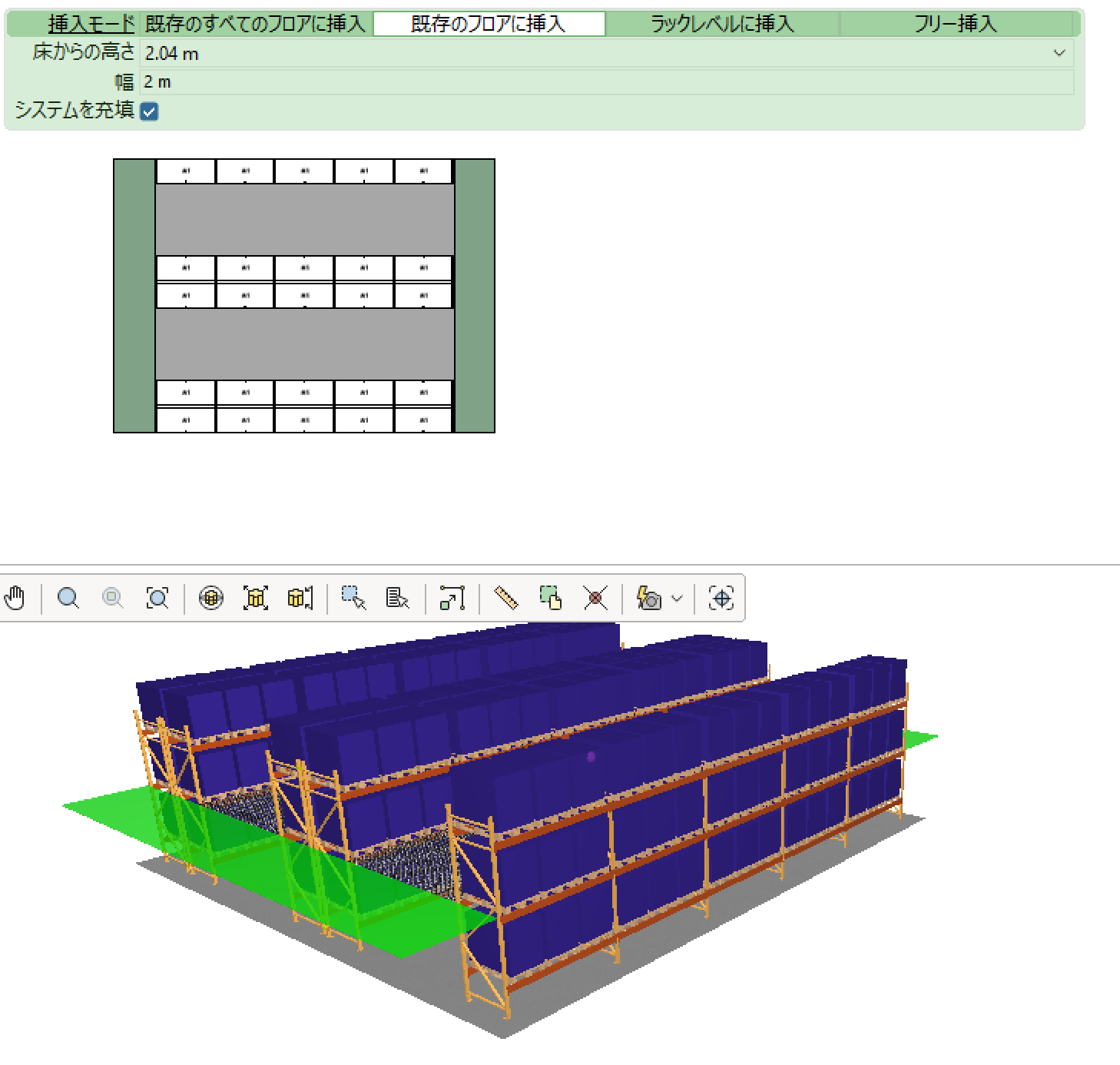

既存のラックシステムにメザニンを追加するには、ラックキャットウォークツールを使用します。内側ツールは、ラックシステム内の通路エリアにメザニンを追加できます。内側ツールを選択し、メザニンを追加したいラックシステムの通路上にカーソルを合わせると、通路エリアが緑色に変わります。挿入モードプロパティのラックレベルに挿入オプションを使用すると、クイックプロパティでさらに多くのオプションが利用可能になります。TABキーでクイックプロパティの床からの高さに移動し、スペースキーを押すと、ビームレベルを切り替えてメザニンの配置位置を選択できます。

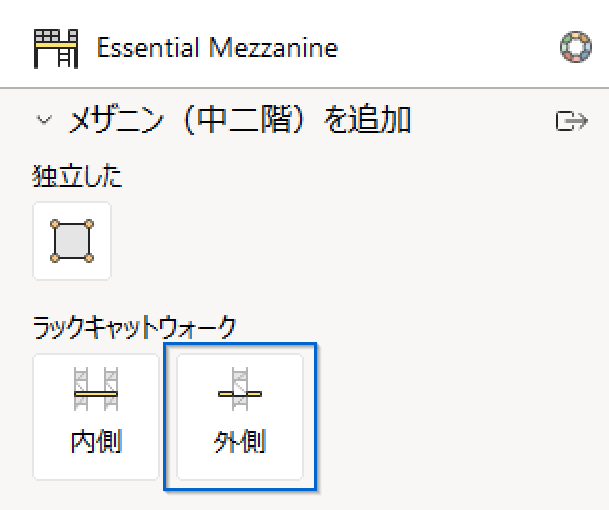

同様に、ラックの外周にメザニンを追加することができます。外側ツールを選択し、キャットウォークを追加したいラックシステム上にカーソルを合わせてください。既存のキャットウォークがある場合は、「既存のフロアに挿入」オプションを使って内側キャットウォークと同じ高さに追加できます。また、他の挿入モードも選択可能です。
