CADファイルを使用した壁の生成方法

DWG図面を使用して作業する場合、図面の線に壁を配置するための2つの機能が使用できます。

これらの機能は、壁の作図エクステンションタブのツールセクション、またはツールエクステンションタブのCADセクションにあります。

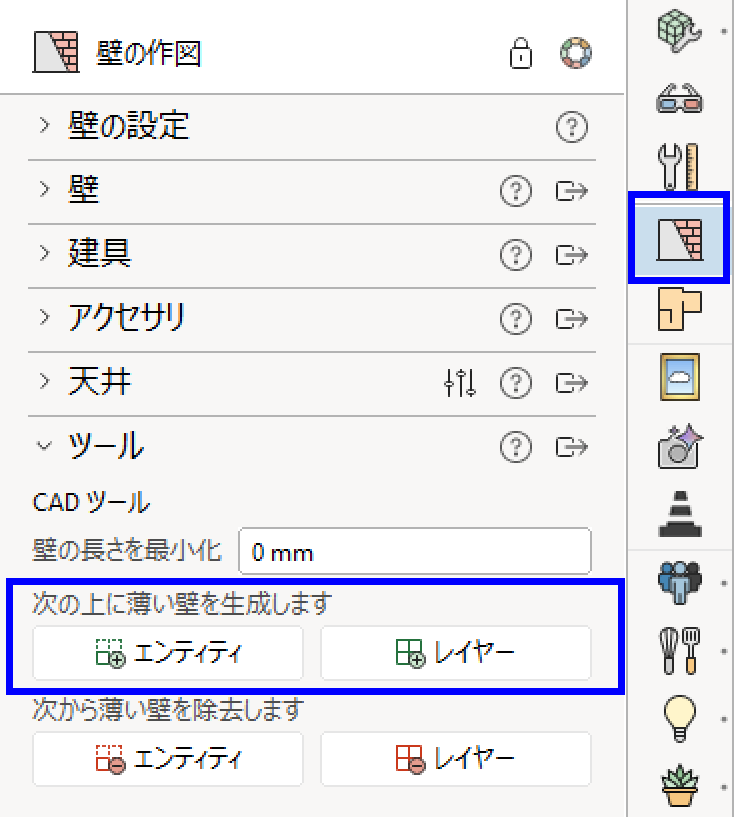

壁の作図エクステンションタブのツールセクション

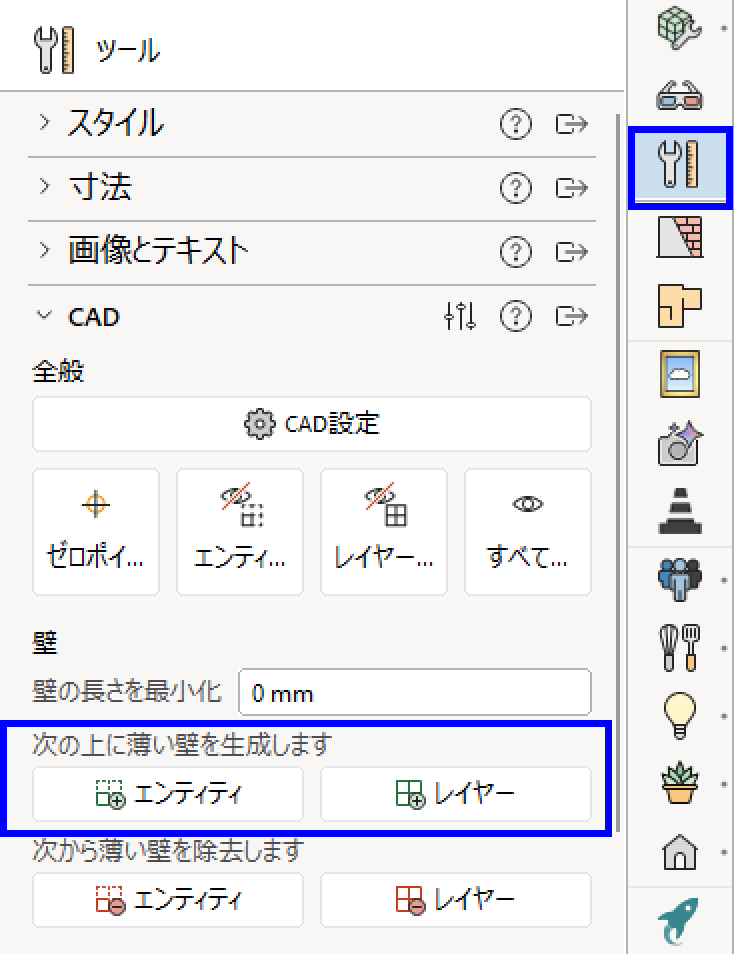

ツールエクステンションタブのCADセクション

DWG図面のレイヤーのすべての線に壁を自動的に配置するには、次の手順に従います。

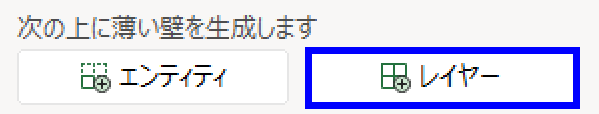

壁の作図エクステンションタブのツールセクションにあるレイヤーから薄い壁を生成するアイコンをクリックします。
（または、ツールエクステンションタブのCADセクションから選択します。）
カーソルを図面エリアに移動させ、DWG図面のレイヤーにカーソルを合わせます。
カーソルを合わせているレイヤーの名前がヘルプテキストに表示されます。
レイヤーを左クリックします。
クリックしたDWGレイヤー内のすべての線に薄い壁が配置されます。

選択した範囲内の線だけに壁を生成するには、ツールを有効にした状態で、マウスの左ボタンを押しながらドラッグします。

DWG図面のレイヤー全体ではなく、特定の線または線のグループ（エンティティ）に壁を自動的に配置するには、次の手順に従います。

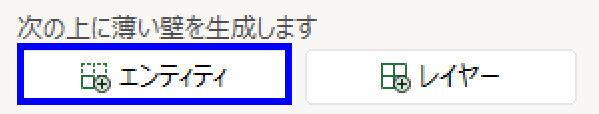

壁の作図エクステンションタブのツールセクションにあるエンティティから薄い壁を生成するアイコンをクリックします。
（または、ツールエクステンションタブのCADセクションから選択します。）
カーソルを図面エリアに移動させ、DWG図面のエンティティにカーソルを合わせます。
壁を配置するDWG図面の線を1回クリックします。
選択した線または線のグループにのみ壁が配置されます。

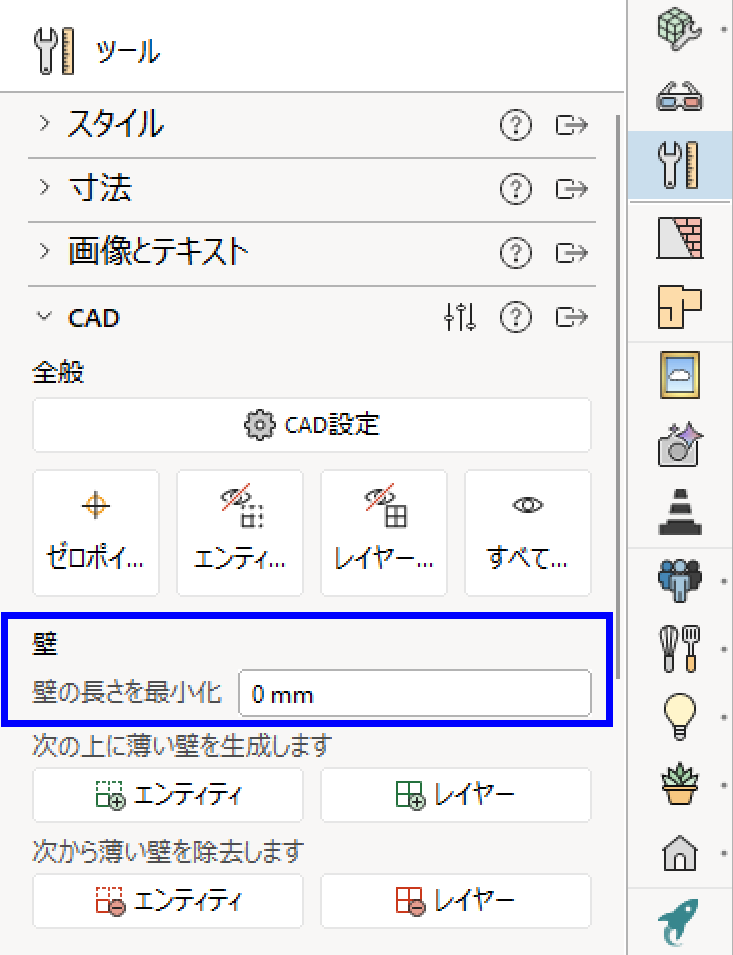

薄い壁を生成するツールで配置される壁をより細かく調整するには、壁の最小値の長さを入力します。指定した長さより短い線には、壁が配置されなくなります。

自動配置された壁を削除する方法

上記のツールを使用してDWGのレイヤーまたはエンティティから壁を生成した場合は、次のツールを使用して削除できます。

これらの機能は、壁の作図エクステンションタブのツールセクション、またはツールエクステンションタブのCADセクションにあります。

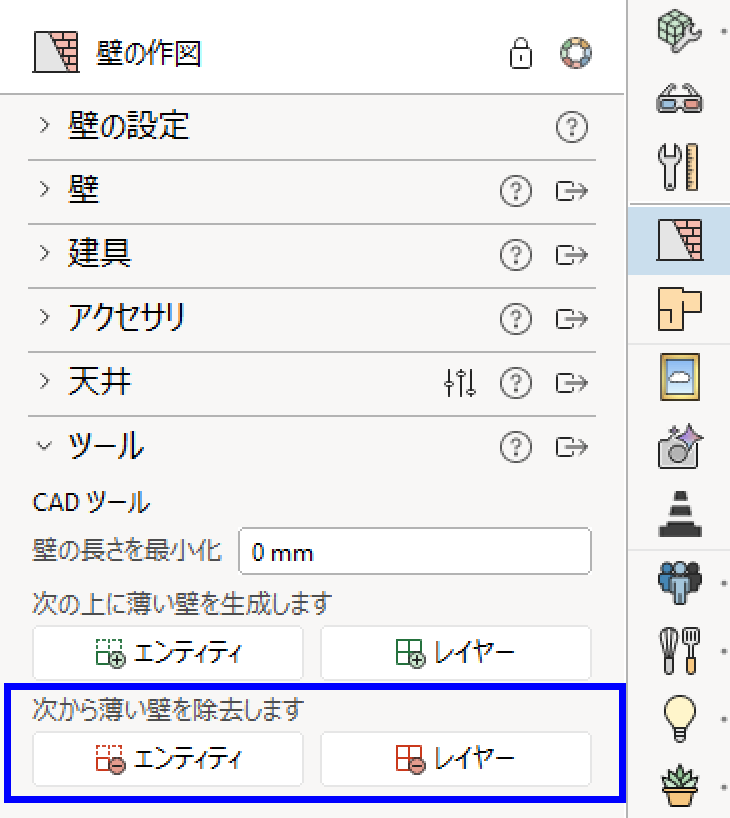

壁の作図エクステンションタブのツールセクション。

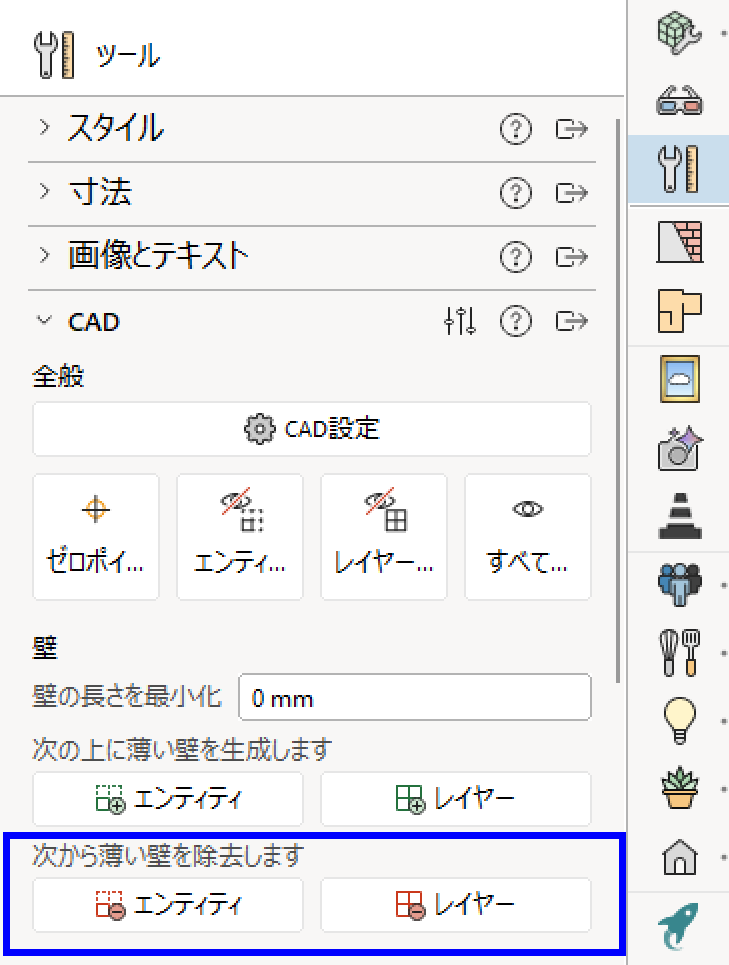

ツールエクステンションタブのCADセクション。

DWGのレイヤーすべての線に自動的に配置された壁を削除するには、次の手順に従います。

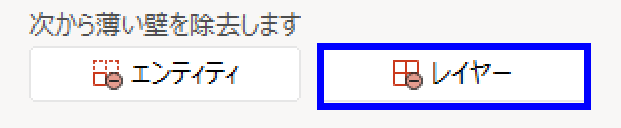

壁の作図エクステンションタブのツールセクションにあるDWGレイヤーから薄い壁を削除アイコンをクリックします。
または、ツールエクステンションタブのCADセクションから選択することもできます。
2Dまたは3Dの作図エリアにカーソルを移動し、自動生成された壁を削除するレイヤーを含むCAD図面にカーソルを合わせます。
一度左クリックをします。
選択した壁と同じDWGレイヤーの線上に配置されている壁も削除されます。

選択範囲内の壁を削除する場合は、ツールを有効にした状態で、マウスの左ボタンを押しながらドラッグして範囲を選択します。

DWG図面のエンティティに自動的に配置した壁を削除するには、次の手順に従います。

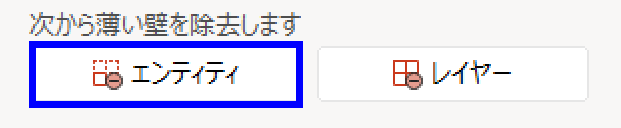

壁の作図エクステンションタブのツールセクションにあるDWGエンティティから薄い壁を削除アイコンをクリックします。
または、ツールエクステンションタブのCADセクションから選択することもできます。
2Dまたは3Dの作図エリアにカーソルを移動し、DWGエンティティ上の壁にカーソルを合わせます。
削除したい壁を1度クリックします。
選択した壁のみが削除されます。
