異なる種類の階段、踊り場、および手すりを配置するためのツールを含む個別の階段拡張機能があります。 この拡張機能をダウンロードしてインストールすると、CETデザイナーに2つの独立したコンポーネントタブが追加されます。オフィスや家庭の環境に適したコンポーネントを備えた商業用階段と、工業およびストレージセクター用の階段を備えた工業用階段です。
商業用階段タブのアイテム 工業用階段タブのアイテム
どちらのカテゴリでも、カスタム階段、またはIBC、OSHA、ISOなどの建築基準に従う階段を挿入できます。

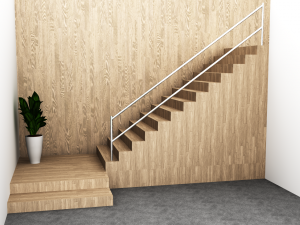

これらのコンポーネントを使用するには、コンポーネントを左クリックしてマウスボタンを離します。 次に、カーソルを図面エリアに移動し、クリックしてコンポーネントを配置します。 配置時に、設定を編集できる緑色のプロパティボックスが表示されます。 配置後に階段、踊り場、または手すりを選択し、緑色のプロパティボックスで設定を編集することもできます。 これらの設定を変更すると、階段梁の有無にかかわらず、さまざまなスタイルの階段を作成できます。 ここではいくつかの例を示します。

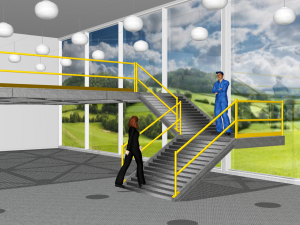

カスタム階段は手すりなしで配置されますが、建築基準法に従う工業用階段の手すりは自動的に追加されます。
踊り場の同じ側に複数の階段を配置できます。
